射频电路设计与分析方法

本文主要对射频功率放大器电路设计进行介绍，主要介绍了射频功率放大器电路设计思路部分，以及部分设计线路图

一、阻抗匹配设计

大多数PA都内部集成了到50欧姆的阻抗匹配设计网络，不过也有一些高功率PA将输出端匹配放在集成芯片外部，以减小芯片面积。

常用的匹配设计有微带线匹配设计、分立器件匹配设计网络等，在典型设计中有可能会将两者共同使用，以改善因为分立器件数值不连续带来的匹配设计不佳的问题。

PA阻抗匹配设计原理和射频中的阻抗匹配相同，都是共轭匹配设计，主要实现功率的最大传输。常用工具可以使用Smith圆图来观察阻抗匹配设计变化，同时用ADS软件来完成仿真。

二、谐波抑制

由本人微博《射频功率放大器 PA 的基本原理和信号分析》得知，谐波一般是由器件的非线性产生的倍频分量。谐波抑制对于CE、FCC认证显得尤为重要。由于谐波的频率较分散，所以一般采用无源滤波器来衰减谐波分量，达到抑制谐波的效果。

不仅PA，其它器件包括调制信号输出端都有可能产生谐波，为了避免PA对谐波进行放大，有必要在PA输入端即添加抑制电路。

上图所示无源滤波器常用于2.4G频段的芯片输出端位置，该滤波器为五阶低通滤波器，截止频率约为3GHz，对2倍频和3倍频的抑制分别达到45.8dB和72.8dB。

使用无源滤波器实现谐波抑制有以下优点：

l 简单直接，成本有优势

l 良好的性能并且易于仿真

l 可以同时实现阻抗匹配设计

三、系统设计优化

系统设计优化主要从电源设计，匹配网络设计出发，实现PA性能的稳定改善。

3.1 电源设计

功率放大器是功耗较大的器件，在快速开关的时候瞬间电流非常大，所以需要在主电源供电路径上加至少10uF的陶瓷电容，同时走线尽量宽，让电容放置走线上，充分利用电容储能效果。PA供电电源一般有开关噪声和来自其它模块的耦合噪声，可以在PA靠近供电管脚处放置一些高频陶瓷电容。有必要也可以加扼流电感或磁珠来抑制电源噪声。

125k收发射频电路设计

摘要：

一、引言

二、发射频电路设计原理

1.发射频电路的基本组成部分

2.发射频电路的工作原理

三、125k收发射频电路的设计

1.设计目标与要求

2.电路参数的选择

3.电路元件的布局与优化

四、电路仿真与测试

1.仿真软件的选择与设置

2.测试指标与方法

3.测试结果与分析

五、结论与展望

正文：

一、引言

随着无线通信技术的快速发展，射频电路设计在现代通信系统中发挥着越来越重要的作用。本文主要介绍了一种125k收发射频电路的设计方法，旨在为射频电路设计领域的研究者和工程师提供一定的参考价值。

二、发射频电路设计原理 1.发射频电路的基本组成部分

发射频电路主要包括射频发射器、射频放大器、射频开关、频率合成器、功率放大器等部分。这些部分相互配合，共同实现信号的发射功能。

2.发射频电路的工作原理

发射频电路的工作原理主要包括信号产生、信号放大、信号调制、信号发射等环节。首先，信号产生电路产生射频信号；然后，信号经过射频放大器进行放大；接下来，射频开关对信号进行切换；随后，频率合成器对信号进行频率合成；最后，功率放大器对信号进行进一步放大，并通过天线发射出去。

三、125k收发射频电路的设计

1.设计目标与要求

本设计旨在实现一款125kHz的收发射频电路，要求具备较高的稳定性、可靠性和实用性。设计过程中需要充分考虑电路的性能指标，如频率范围、输出功率、线性度、谐波抑制等。

2.电路参数的选择

在设计过程中，根据电路性能要求，合理选择电路元件的参数。例如，选用适当的电感、电容、电阻等元器件，以满足电路的频率响应、匹配性和稳定性等要求。

3.电路元件的布局与优化

电路元件的布局对于电路的性能具有重要影响。在设计时，应充分考虑电路元件的布局原则，如减小相互干扰、优化信号路径、合理分配空间等。同时，采用电磁仿真软件对电路进行优化，以提高电路的性能。

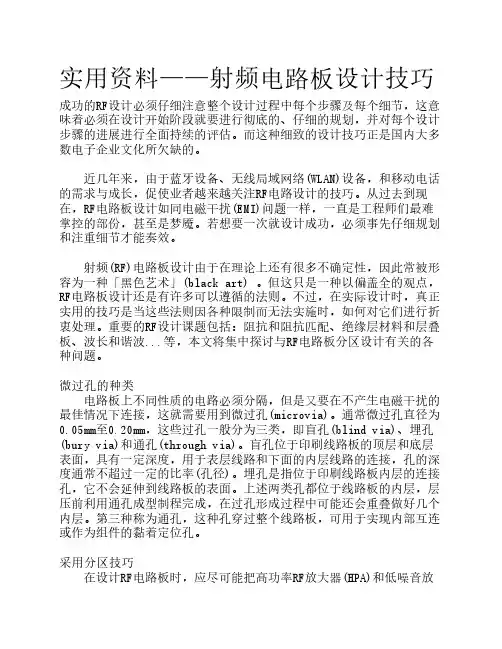

实用资料——射频电路板设计技巧

成功的RF设计必须仔细注意整个设计过程中每个步骤及每个细节，这意

味着必须在设计开始阶段就要进行彻底的、仔细的规划，并对每个设计

步骤的进展进行全面持续的评估。而这种细致的设计技巧正是国内大多

数电子企业文化所欠缺的。

近几年来，由于蓝牙设备、无线局域网络(WLAN)设备，和移动电话

的需求与成长，促使业者越来越关注RF电路设计的技巧。从过去到现

在，RF电路板设计如同电磁干扰(EMI)问题一样，一直是工程师们最难

掌控的部份，甚至是梦魇。若想要一次就设计成功，必须事先仔细规划

和注重细节才能奏效。

射频(RF)电路板设计由于在理论上还有很多不确定性，因此常被形

容为一种「黑色艺术」(black art) 。但这只是一种以偏盖全的观点，

RF电路板设计还是有许多可以遵循的法则。不过，在实际设计时，真正

实用的技巧是当这些法则因各种限制而无法实施时，如何对它们进行折

衷处理。重要的RF设计课题包括：阻抗和阻抗匹配、绝缘层材料和层叠

板、波长和谐波...等，本文将集中探讨与RF电路板分区设计有关的各

种问题。

微过孔的种类

电路板上不同性质的电路必须分隔，但是又要在不产生电磁干扰的

最佳情况下连接，这就需要用到微过孔(microvia)。通常微过孔直径为

0.05mm至0.20mm，这些过孔一般分为三类，即盲孔(blind via)、埋孔

(bury via)和通孔(through via)。盲孔位于印刷线路板的顶层和底层

表面，具有一定深度，用于表层线路和下面的内层线路的连接，孔的深

度通常不超过一定的比率(孔径)。埋孔是指位于印刷线路板内层的连接

孔，它不会延伸到线路板的表面。上述两类孔都位于线路板的内层，层

压前利用通孔成型制程完成，在过孔形成过程中可能还会重叠做好几个

内层。第三种称为通孔，这种孔穿过整个线路板，可用于实现内部互连

或作为组件的黏着定位孔。

采用分区技巧

在设计RF电路板时，应尽可能把高功率RF放大器(HPA)和低噪音放大器(LNA)隔离开来，简单的说，就是让高功率RF发射电路远离低噪音

射频电路设计

是无线通信领域中的关键技术，它与无线通信的性能和特性直接相关。的目的是为了实现高效的信号传输、抗干扰能力强、信噪比高、频谱资源利用效率高、低功耗等性能优异的无线通信系统。

一、的基本概念

射频电路是指在无线通信系统中用于调制、解调、放大、滤波和发射、接收无线信号的电路。由于无线通信系统中信号的频率一般在几百万赫兹到几千兆赫兹之间，因此射频电路工作在高频范围内，其特点是频率高、电压小、电流大、噪声大、传输距离短等。

的主要任务是实现信号的滤波、放大、混频、调制等操作，从而完成信号的处理和传输。一般来说，需要考虑以下方面的因素：

1.频段和带宽：确定射频电路工作的频率范围和工作带宽。

2.信号处理的功能：确定射频电路要实现的信号处理功能，如滤波、放大、混频、调制等。

3.电路结构和拓扑：确定射频电路的具体拓扑结构和电路元件，并进行系统级的优化设计。

二、中的关键技术

1.滤波技术：滤波是射频信号处理中最常用的技术之一，它的主要作用是将所需的信号从噪声和干扰中分离出来。滤波器一般分为低通、带通、高通和带阻滤波器。在设计射频电路时，需要根据实际情况进行合理的滤波器选择和设计。

2.放大技术：放大器是中最常用的元件之一，它的主要功能是将信号增强到足够的水平以便在后续处理中进行正常传输。在中，需要根据具体设计要求选择合适的放大器拓扑结构和参数。

3.混频技术：混频器用于将两个不同频率的信号相乘，产生出新的频率，这个过程叫做混频。在接收端，混频器主要用于将接收到的高频信号转换为中频信号，同时滤波器用于去除混频后的高频信号。

4.调制技术：调制用于将基带信号（低频）和射频信号（高频）结合起来。在通信系统中，调制技术是实现高效传输的关键。常见的调制方式包括振幅调制、频率调制和相位调制等。

5.射频功率放大技术：射频功率放大器是一种用于放大射频信号的放大器，通常要求具有高效、大功率、尽可能小的失真等特点。在中，功率放大器的设计是一个非常关键的环节，其设计的好坏直接影响整个无线通信系统的性能。
