引言

超声波流量计是一种常用的流量测量设备，它利用超声波技术来测量液体、气体以及蒸汽等流体的流量。本文将介绍超声波流量计的工作原理、应用场景以及选型时的一些建议。

工作原理

超声波流量计利用超声波在介质中的传播速度与介质流速之间的关系来测量流量。它通过发射一束超声波，并利用接收器接收超声波的反射信号来计算流速。

超声波在介质中的传播速度受到介质密度、温度和流速的影响。通常情况下，流体的密度和温度变化较小，因此主要通过测量超声波传播时间来计算流速。 超声波流量计通常包括一个发射器和一个或多个接收器。发射器和接收器之间的距离确定了测量路径。当超声波经过流体时，它的传播速度会受到流体流速的影响。接收器接收到反射的超声波信号，并将其传递给测量设备。通过测量超声波的传播时间和路径长度，可以计算出流体的流速。

应用场景

超声波流量计在许多领域都有广泛的应用，特别是在工业自动化领域中。以下是一些常见的应用场景：

1. 液体流量测量：超声波流量计可用于测量液体流量，例如供水管道、化工流程、石油和天然气管道等。

2. 气体流量测量：超声波流量计也可用于测量气体流量，例如空调系统、天然气和石油气流动等。

3. 蒸汽流量测量：超声波流量计在蒸汽系统中也有广泛的应用，可用于测量蒸汽的流量和质量。 由于超声波流量计具有非接触式、无压力损失、广泛测量范围和高精度等优点，因此被广泛应用于液体、气体和蒸汽的流量测量。

选型建议

在选择超声波流量计时，需要考虑以下因素：

1. 测量介质：不同的超声波流量计适用于不同的介质，例如液体、气体或蒸汽。确保选购的超声波流量计适用于要测量的介质。

2. 测量范围：不同的超声波流量计有不同的测量范围。根据实际需求选择合适的测量范围。

3. 精度要求：超声波流量计的精度常常是选择的关键因素。根据应用需求选择适当的精度。

4. 环境条件：考虑超声波流量计将使用的环境条件，例如温度、压力和湿度。选择适应环境条件的超声波流量计。

未知驱动探索，专注成就专业

1

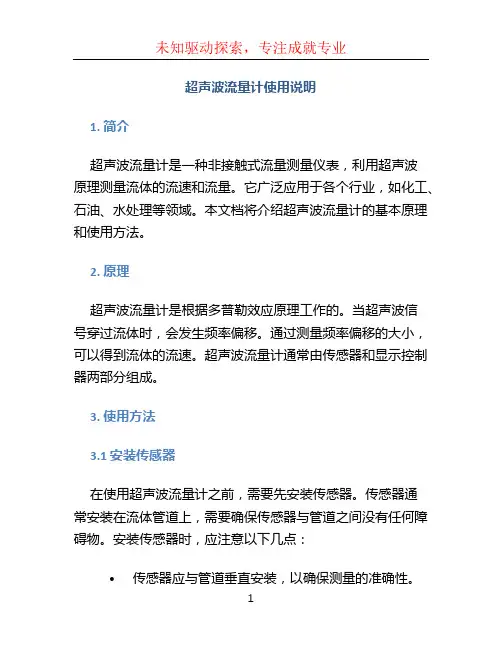

超声波流量计使用说明

1. 简介

超声波流量计是一种非接触式流量测量仪表，利用超声波原理测量流体的流速和流量。它广泛应用于各个行业，如化工、石油、水处理等领域。本文档将介绍超声波流量计的基本原理和使用方法。

2. 原理

超声波流量计是根据多普勒效应原理工作的。当超声波信号穿过流体时，会发生频率偏移。通过测量频率偏移的大小，可以得到流体的流速。超声波流量计通常由传感器和显示控制器两部分组成。

3. 使用方法

3.1 安装传感器

在使用超声波流量计之前，需要先安装传感器。传感器通常安装在流体管道上，需要确保传感器与管道之间没有任何障碍物。安装传感器时，应注意以下几点：

• 传感器应与管道垂直安装，以确保测量的准确性。 未知驱动探索，专注成就专业

2

• 传感器与管道之间应有适当的距离，以避免信号衰减。

• 传感器的位置应选择在流体流速稳定的区域，避免影响测量结果。

3.2 连接显示控制器

将传感器与显示控制器连接。通常情况下，显示控制器提供了相应的接口和线缆。按照说明书连接传感器与显示控制器，并确保连接牢固稳定。

3.3 设置参数

在连接好传感器和显示控制器之后，需要进行参数设置。根据实际测量需求，设置超声波流量计的采样频率、工作范围等参数。不同的流体和管道可能需要不同的参数设置，因此需要根据实际情况进行调整。

3.4 启动测量

完成参数设置后，可以启动测量。显示控制器会实时显示流体的流速和流量。同时，可以将测量结果通过接口输出，方便进行数据记录和分析。 未知驱动探索，专注成就专业

3

3.5 定期维护

为了保证测量的准确性，需要定期对超声波流量计进行维护。主要包括清洁传感器表面、检查连接线路是否松动等。同时，应及时更换损坏的部件，避免影响测量结果。

4. 注意事项

4.1 温度影响

超声波流量计的测量结果可能会受温度变化的影响。因此，在使用过程中应注意流体的温度变化。需根据实际情况对测量结果进行修正，以保证准确性。

超声波流量计检定规程

超声波流量计检定规程

1.检测准备

1.1 确认被测装置的型号、规格及检定范围。

1.2 确定检定点和检定流量值，按要求安装流量计。

1.3 将仪器启动，并根据使用说明进行调整和校准。

2.检定方法

2.1 静态检定

在静态状态下，通过使用标准容器装量的方法，分别用超声波流量计和标准容器进行装量，并比较两种方式统计的体积，按照以下公式计算相对误差：

误差（%）= |（被测装置装量值-标准值）| / 标准值× 100

要求误差值应小于1%。

2.2 动态检定

在指定检定点，通过使用标准流量计和超声波流量计测量流量值。在重复多次测量后，根据公式计算相对误差：

误差（%）= |（被测装置测量值-标准值）| / 标准值× 100

要求误差值应小于1%。

3.检定结果

根据检定方法的结果，对被测装置进行评估，并附上检定报告。

4.检定周期

超声波流量计检定周期为1年。

5.检定记录

要求对所有的检定数据进行记录，包括检定点、流量值、相对误差等，以便于后续跟踪和分析。

- 1 - 超声波明渠流量计液位比对方法

超声波明渠流量计常用于河流、渠道等水体流量测量。为确保测量结果准确可靠，需要对其进行液位比对。

具体比对方法如下：

1. 确定比对点：选择一个直线平稳的水流段，保证液位高度变化小于5cm，并在该点上测定水流速度。

2. 安装流量计：将超声波明渠流量计安装在比对点上，注意保证水流与流量计传感器平行。

3. 测量液位：使用液位计在比对点处测量水位高度，并记录下来。

4. 测量流量：打开超声波明渠流量计，记录下测量得到的流量数值。

5. 计算比对误差：使用液位计测量的水位高度，结合测量得到的流量数值，计算比对误差。比对误差应控制在±5%以内。

6. 调整流量计参数：根据比对误差的计算结果，对超声波明渠流量计的参数进行调整，以达到更精确的测量结果。

7. 重复比对：重复以上步骤，直至比对误差满足要求。

总之，超声波明渠流量计的液位比对是确保其测量结果准确可靠的重要步骤，需要认真对待，并根据比对结果进行相应的调整。
