T梁运输、架设实施细则

T梁吊运存放安全操作规程

一、前言

T梁是建筑施工中常用的结构构件之一，进行吊装和存放时需要严格遵守操作规程，以确保人员和财产安全。本文档旨在总结和规范T梁吊运和存放的操作流程，提高施工现场的工作效率和安全性。

二、T梁吊运

2.1 准备工作

1. 施工前，需要检查起重机械的运行和安全状况，确保能够正常使用。

2. 确认起重机的工作范围和负载能力，并制定相应方案，避免超载操作。

3. 对于需要进行高空吊装的情况，要确保吊装现场的周围无人工作，以及设立警戒区，确保施工现场的安全。

2.2 吊装操作流程

1. 将T梁从堆放区域运输至起吊点，使用钢丝绳或吊索进行绑扎，确保牢固且垂直。

2. 吊装前，要先进行试吊操作，以测试绑扎是否牢固，避免因悬挂不稳导致事故。

3. 吊装时，人员应站稳在安全区域，指挥员应指挥操作员慢慢升高起重机起吊T梁，避免突然甩起，影响安全性和稳定性。 4. 在T梁被升到指定高度后，指挥员应指挥操作员慢慢将T梁移向设定的位置。

5. 将T梁安装到指定位置后，进行架设或安装工作，人员须站稳在安全区域，以避免施工时T梁滑落或掉落引发意外事件。

2.3 注意事项

1. 在实际操作中，应严格限制工地内人员的行动范围，及时清理施工现场，以确保安全生产。

2. 吊装前，要组织钢丝绳或吊索的检查，避免使用破损或断裂的起重工具。

3. 在吊装时，人员要保持警惕，确保现场周边无人行动，防止不慎抛物和意外伤害。

4. 对于体积较大，重量较大的T梁，如不能使用一个起重工具完成，应采取多个起重机同时操作的方式进行吊运。

三、T梁存放

3.1 存放场地

1. 对于T梁的中期存放，应选用具备平整和稳定性的场地，以确保T梁受力均衡，减少变形和质量损失。

2. 在T梁的长期存放上，需选择防荒漠化、防洪涝的场地作为储藏和保护措施。

3. 对于一些特殊材料和环境条件，需要采用特殊的存放方式进行保护。 3.2 存放要求

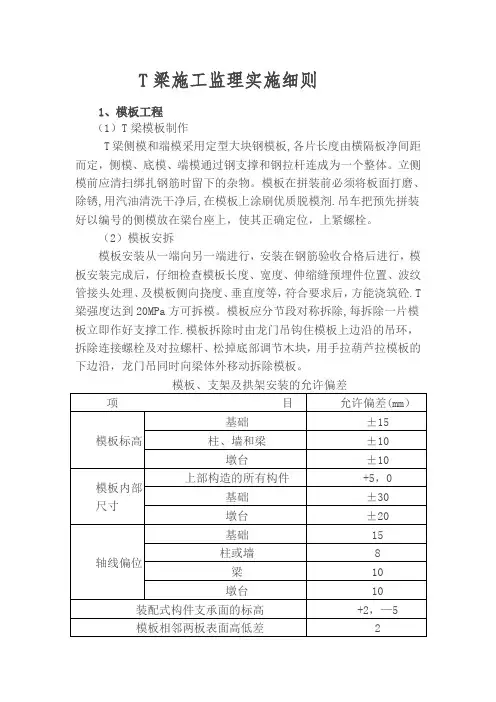

T梁施工监理实施细则

1、模板工程

（1）T梁模板制作

T梁侧模和端模采用定型大块钢模板,各片长度由横隔板净间距而定，侧模、底模、端模通过钢支撑和钢拉杆连成为一个整体。立侧模前应清扫绑扎钢筋时留下的杂物。模板在拼装前必须将板面打磨、除锈,用汽油清洗干净后,在模板上涂刷优质脱模剂.吊车把预先拼装好以编号的侧模放在梁台座上，使其正确定位，上紧螺栓。

（2）模板安拆

模板安装从一端向另一端进行，安装在钢筋验收合格后进行，模板安装完成后，仔细检查模板长度、宽度、伸缩缝预埋件位置、波纹管接头处理、及模板侧向挠度、垂直度等，符合要求后，方能浇筑砼.T梁强度达到20MPa方可拆模。模板应分节段对称拆除,每拆除一片模板立即作好支撑工作.模板拆除时由龙门吊钩住模板上边沿的吊环，拆除连接螺栓及对拉螺杆、松掉底部调节木块，用手拉葫芦拉模板的下边沿，龙门吊同时向梁体外移动拆除模板。

模板、支架及拱架安装的允许偏差

项 目 允许偏差(mm）

模板标高 基础 ±15

柱、墙和梁 ±10

墩台 ±10

模板内部尺寸 上部构造的所有构件 +5，0

基础 ±30

墩台 ±20

轴线偏位 基础 15

柱或墙 8

梁 10

墩台 10

装配式构件支承面的标高 +2，—5

模板相邻两板表面高低差 2 模板表面平整 5

预埋件中心线位置 3

预留孔洞中心线位置 10

预留孔洞截面内部尺寸 +10，0

支架和拱架 纵轴的平面位置 跨度的1/1000或30

曲线形拱架的标高(包括建筑拱度在内） +20,－10

2、钢筋工程

（1)T型梁普通钢筋按骨架钢筋在梁体内所处位置不同可分为：梁肋钢筋（腹板钢筋、马蹄钢筋)、横隔板钢筋、梁端钢筋（锚板内钢筋、封锚钢筋）、面板钢筋、定位钢筋、支座垫板及其它部分钢筋。加工和绑扎严格按照设计和规范要求执行，钢筋绑扎采用钢筋固定架进行绑扎可以保证钢筋绑扎质量，如遇到与T梁预应力管道冲突时可移动普通钢筋，保证预应力管道位置准确。特别注意预埋墩顶连续端的伸出钢筋和预应力孔道。

T梁架设施工专项施工方案

1．1架桥机架设方案

⑴架桥机拼装：架梁采用1台公路架桥机，架桥机组件用汽车运到工地，在 桥头路基上组装。

⑵运梁与喂梁：梁在预制场内用龙门吊起梁移梁到地面的运梁平车上，地面 运梁平车将梁运到桥位处，然后用桥梁龙门吊将梁吊起放在桥面地运梁小车。用 运梁平车运梁喂梁。

⑶T梁运输技术保障：

T梁运输采用与架桥机配套的运梁小车。运梁小车自带发动机，能够 独立行走。运梁施工安全是重中之重。主要应注意以下几点：

A、运梁车的设计荷载要满足30米T梁的运梁要求并有一定的安全储备；

B、运梁车轨道要按设计要求的规格选用以保证行车的平稳；在铺设轨道时， 横向坡度要水平，纵向坡度不得超过3%。枕木间距要确保安全；

C、运梁车轨道要铺设坚实。对于基础是土方填筑的轨道区段要视填筑情况 采取铺设足够长度的道木做轨枕以保证轨道平顺使走行运梁车的安全， 施工期间应经常维护保持轨道平顺。对于铺设于已完成T梁吊装的区段， 轨道要加强与T梁的联接固定防止侧弯造成脱轨的危险；

D、梁片装车时，梁的重心与车辆纵向中心线的偏差不得超过10mm,梁片应 按设计支点放置，梁片不得偏吊、偏放、放落梁时，应先撑好再松钩。 汽车和牵引车运梁时，走行速度不得超过5KM/h。运梁车前后均应有专 人负责指挥；

E、运梁车前后轴处至少有一处带转盘，以防止在装、落梁及道轨转弯时梁 体安全；

F、装梁后先用运梁车上支撑装置支撑梁体也可增加木方支撑。运梁时一定 要用手拉葫芦将梁体固定，防止T梁在运输过程中倾倒。卸梁时要先挂 绳后逐渐松开横向支护；

G、运梁车在下坡道上行驶时除用最低档速外，应使用刹车；

H、运梁车必须在已吊完T梁已做横向联接并采取了应力扩散措施后方可前 行。动梁车轨道应安放在已安装的T梁梁肋上;

1．2架桥机架设梁方法及控制措施

⑴架梁准备：

复核墩台线、水平、跨度及线路中线、水准点。检查孔跨、预制梁的长度、 预制梁的通气孔疏通。架设电力线路以满足架桥机的使用要求。全面检查起重机 和架桥机性能。

T梁架设专项施工方案

一、项目背景及目标

想到这个项目，脑海中浮现出施工现场的热闹场景，工人们忙碌的身影，以及那些等待架设的T梁。项目的目标是确保T梁架设的安全、高效、优质，满足工程进度和施工质量要求。

二、施工准备

1.施工人员：想象着施工现场，我想到要选拔一批经验丰富、技能娴熟的施工人员，对他们进行T梁架设的专业培训，确保他们具备较强的操作能力。

2.施工材料：想到T梁、预应力钢筋、混凝土等主要材料，我决定对这些材料进行严格的质量检查，确保其符合国家标准。

3.施工设备：想象着施工现场的各种设备，如吊车、平板车、混凝土搅拌车等，我决定对这些设备进行全面的检查和调试，确保其正常运行。

三、施工方法

1.T梁预制：脑海中浮现出预制厂的场景，我决定采用标准化、规模化的生产方式，确保T梁的质量和尺寸精度。

2.T梁运输：想象着T梁从预制厂到施工现场的运输过程，我决定采用专业的平板车运输，并采取防护措施，确保T梁在运输过程中的安全。

（1）测量放样：确保T梁架设的准确性，我决定使用全站仪进行测量放样，确定T梁的位置。 （2）基础处理：对T梁基础进行加固处理，确保其承载能力。

（3）T梁安装：采用吊车将T梁准确吊放到预定位置，并用高强度螺栓进行连接。

（4）焊接作业：对T梁连接处进行焊接，确保结构的稳定性。

（5）验收：验收T梁架设质量，确保满足设计要求。

四、施工安全措施

1.安全培训：想到施工现场的安全隐患，我决定对所有施工人员进行安全培训，提高他们的安全意识。

2.安全防护：施工现场设置安全防护网，确保施工现场的安全。

3.应急预案：制定应急预案，确保在突发事件发生时，能够迅速、有效地应对。

4.安全检查：定期对施工现场进行安全检查，发现安全隐患及时整改。

五、施工进度及质量控制

1.施工进度：制定详细的施工进度计划，确保工程按时完成。

2.质量控制：对施工过程进行全面监控，确保T梁架设质量满足设计要求。
