实验一高频小信号调谐放大器

学习文档 仅供参考 实验一 高频小信号谐振放大器

一、实验目的

1．高频小信号谐振放大器的工作原理及电路构成和电路元器件的作用。

2．了解高频小信号的质量指标和谐振放大器的性能。

3．掌握L,C参数对谐振频率的影响。

4．分析单调谐回路放大器的质量指标，测量电压增益，测量功率增益；测量放大器的频率。

二、预习要求

1．复习什么是高频小信号放大器工作原理〔中心频率及频谱宽度范围〕？

2．复习什么是谐振放大器？

3．这类放大器，按负载性质可分为：_谐振放大器,_非谐振放大器。

三、实验内容

1．参照电路原理图1-1连线。

2．图1-1为一单调谐回路中频放大器，已知回路电容和回路电感，计算工作频率f0〔谐振〕，计算方法及计算结果写入实验报告，具体见实验报告要求。

3．放置观测点时，选择菜单“Markers”—〉“Mark Voltage/Level”。

学习文档 仅供参考 图1-1 小信号谐振放大器

4. 在“Analysis Setup”选项卡中设定：

V1参数，AC=100mV、VOFF =0V，Vampl=300mV，freq=10MegHz。V2参数DC=12V。在AC Sweep中设定参数：①在AC Sweep Type中选 Decade。 ②在Sweep

Parameters 中选pts/Decade为20、Stort Fred为10k、End Fred为500MEG。③AC Sweep Type中选 Output Voltoge为V(A)、1/V为V1 、Lntervat为10。

5. 观察瞬态分析的波形输出及频谱是否合理，不合理注意电路是否连接正确。

四、实验报告

1．根据输入信号的幅度和频率，测出输出信号的幅度和频率，完成表1-1。

表1-1

幅度〔mV〕 频率〔MHz〕

输入信号 300 10M

输出信号 10M

2．做出输入信号和输出信号的频域波形〔根据图形输出〕；

个人收集整理-仅供参考

1 / 9 高频小信号调谐放大器

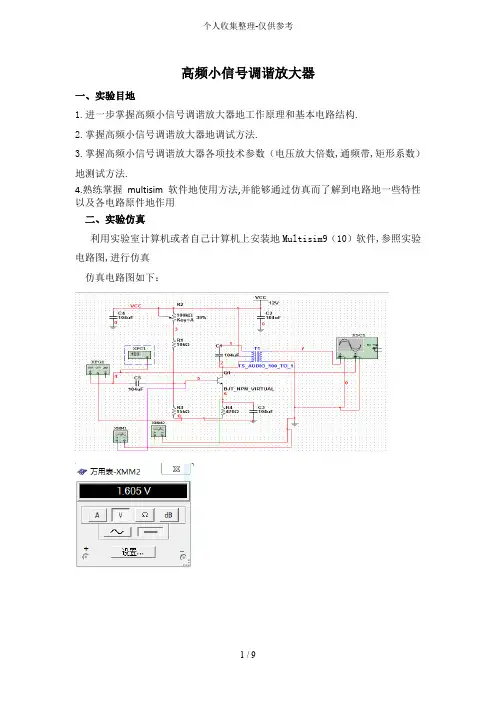

一、实验目地

1.进一步掌握高频小信号调谐放大器地工作原理和基本电路结构.

2.掌握高频小信号调谐放大器地调试方法.

3.掌握高频小信号调谐放大器各项技术参数（电压放大倍数,通频带,矩形系数）地测试方法.

4.熟练掌握multisim软件地使用方法,并能够通过仿真而了解到电路地一些特性以及各电路原件地作用

二、实验仿真

利用实验室计算机或者自己计算机上安装地Multisim9（10）软件,参照实验电路图,进行仿真

仿真电路图如下： 个人收集整理-仅供参考

2 / 9

六、数据处理

()fMHz 7 8 9 9.7 9.8 9.9 10 10.1 10.2 10.3

()iumV 15 15 15 15 15 15 15 15 15 15

()oumV 19 28 55 120 128 138 143 150 140 130

(/)uoiAuu 1.27 1.87 3.67 8.00 8.53 9.20 9.53 10.00 9.33 8.67

个人收集整理-仅供参考

3 / 9 ()fMHz 10.4 10.5 10.6 10.7 11 12 13 14 15 16

()iumV 15 15 15 15 15 15 15 15 15 15

()oumV 120 100 90 80 64 39 28 24 20 18

(/)uoiAuu 8.00 6.67 6.00 5.33 4.27 2.60 1.87 1.60 1.33 1.20

78910111213141516255075100125150uo(mV)f(MHz)

二、实验仿真

利用实验室计算机或者自己计算机上安装地Multisim9（10）软件,参照实验电路图,进行仿真

仿真电路图如下： 个人收集整理-仅供参考

4 / 9

使得晶体满足：

1.发射极正偏:beVV,且0.6beVV

基于Multisim的通信电路仿真实验

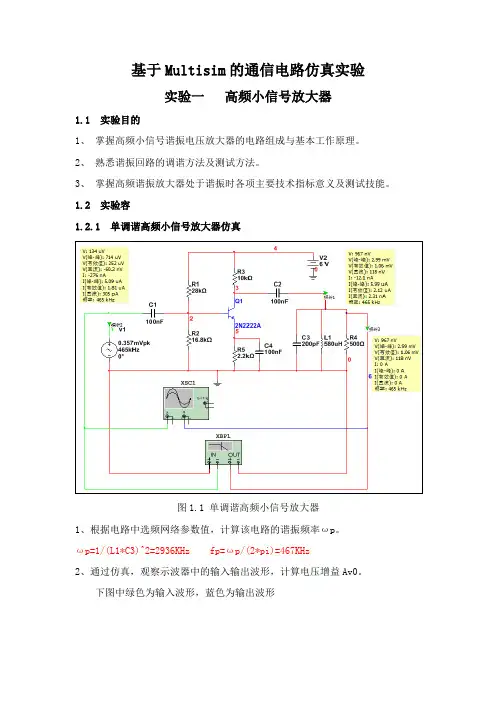

实验一 高频小信号放大器

1.1 实验目的

1、 掌握高频小信号谐振电压放大器的电路组成与基本工作原理。

2、 熟悉谐振回路的调谐方法及测试方法。

3、 掌握高频谐振放大器处于谐振时各项主要技术指标意义及测试技能。

1.2 实验容

1.2.1 单调谐高频小信号放大器仿真

图1.1 单调谐高频小信号放大器

1、根据电路中选频网络参数值，计算该电路的谐振频率ωp。

ωp=1/(L1*C3)^2=2936KHz fp=ωp/(2*pi)=467KHz

2、通过仿真，观察示波器中的输入输出波形，计算电压增益Av0。

下图中绿色为输入波形，蓝色为输出波形 Avo=Vo/Vi=1.06/0.252=4.206

3、利用软件中的波特图仪观察通频带，并计算矩形系数。

通频带BW=2Δf0.7=7.121MHz-28.631KHz=7.092MHz

矩形系数Kr0.1=(2Δf0.1)/( 2Δf0.7)=

（14.278GHz-9.359KHz）/7.092MHz=2013.254

4、改变信号源的频率（信号源幅值不变），通过示波器或着万用表测量输出

电压的有效值，计算出输出电压的振幅值，完成下列表，并汇出f~Av

相应的图，根据图粗略计算出通频带。 Fo(KHz)

65 75 165 265 365 465 1065 1665 2265 2865 3465

4065

Uo(mV) 0.669 0.765 1 1.05 1.06 1.06 0.977 0.816 0.749 0.653 0.574 0.511

Av 2.655 3.036 3.968 4.167 4.206 4.206 3.877 3.238 2.972 2.591 2.278 2.028

5、在电路的输入端加入谐振频率的2、4、6次谐波，通过示波器观察图形，

体会该电路的选频作用。

2次谐波

- 1 - 实验一 小信号调谐放大电路

一、实验目的

1．熟悉THKGP高频电子线路综合实验箱、示波器、扫频仪、频率计、高频信

号发生器、低频信号发生器、万用表的使用；

2．了解谐振回路的幅频特性分析——通频带与选择性。

3．了解信号源内阻及负载对谐振回路的影响，并掌握频带的展宽。

二、预习要求

实验前，预习第一章：基础知识；第二章：高频小信号放大电路；

三、实验原理与参考电路

高频小信号放大器电路是构成无线电设备的主要电路，它的作用是放大信道中

的高频小信号。为使放大信号不失真，放大器必须工作在线性范围内，例如无线电

接收机中的高放电路，都是典型的高频窄带小信号放大电路。窄带放大电路中,被放

大信号的频带宽度小于或远小于它的中心频率。如在调幅接收机的中放电路中，带

宽为9KHz，中心频率为465KHz，相对带宽Δf/f

0约为百分之几。因此，高频小信

号放大电路的基本类型是选频放大电路，选频放大电路以选频器作为线性放大器的

负载，或作为放大器与负载之间的匹配器。它主要由放大器与选频回路两部分构成。

用于放大的有源器件可以是半导体三极管，也可以是场效应管，电子管或者是集成

运算放大器。用于调谐的选频器件可以是LC谐振回路，也可以是晶体滤波器，陶

瓷滤波器，LC集中滤波器，声表面波滤波器等。本实验用三极管作为放大器件，LC

谐振回路作为选频器。在分析时，主要用如下参数衡量电路的技术指标：中心频率、

增益、噪声系数、灵敏度、通频带与选择性。

单调谐放大电路一般采用LC回路作为选频器的放大电路，它只有一个LC回

路，调谐在一个频率上，并通过变压器耦合输出，图1-1为该电路原理图。

N

NRCR

RRRCCN

CEc

4

5412

322113

0f1f0.707

f0f21u

中心频率为f0 带宽为Δf=f2-f

1

图1-1、单调谐放大电路

四、实验内容

首先在实验箱上找到本次实验所用到的单元电路，然后接通实验箱电源，并按

下+12V总电源开关K
