感温火灾探测器接线说明书

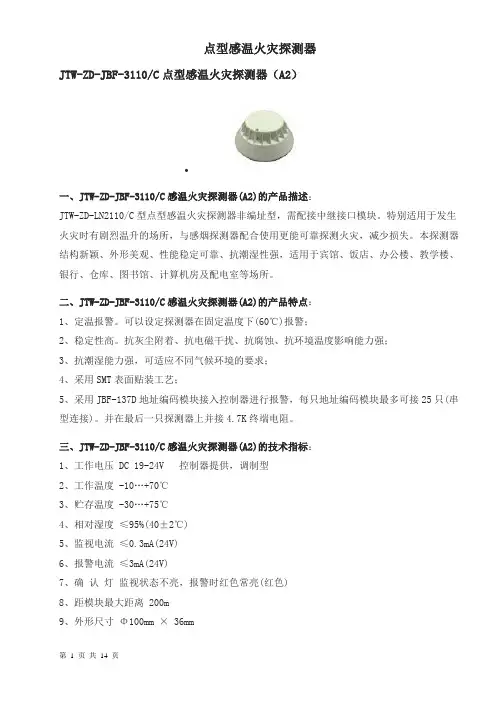

第 1 页 共 14 页 点型感温火灾探测器

JTW-ZD-JBF-3110/C点型感温火灾探测器（A2）



一、JTW-ZD-JBF-3110/C感温火灾探测器(A2)的产品描述：

JTW-ZD-LN2110/C型点型感温火灾探测器非编址型，需配接中继接口模块。特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。

二、JTW-ZD-JBF-3110/C感温火灾探测器(A2)的产品特点：

1、定温报警。可以设定探测器在固定温度下(60℃)报警；

2、稳定性高。抗灰尘附着、抗电磁干扰、抗腐蚀、抗环境温度影响能力强；

3、抗潮湿能力强，可适应不同气候环境的要求；

4、采用SMT表面贴装工艺；

5、采用JBF-137D地址编码模块接入控制器进行报警，每只地址编码模块最多可接25只(串型连接)。并在最后一只探测器上并接4.7K终端电阻。

三、JTW-ZD-JBF-3110/C感温火灾探测器(A2)的技术指标：

1、工作电压 DC 19-24V 控制器提供，调制型

2、工作温度 -10„+70℃

3、贮存温度 -30„+75℃

4、相对湿度 ≤95%(40±2℃)

5、监视电流 ≤0.3mA(24V)

6、报警电流 ≤3mA(24V)

7、确 认 灯 监视状态不亮，报警时红色常亮(红色)

8、距模块最大距离 200m

9、外形尺寸 Φ100mm × 36mm 第 2 页 共 14 页 10、线 制 二总线，分极性

11、执行标准 GB4716-1993《点型感温火灾探测器技术要求及试验方法》

四、JTW-ZD-JBF-3110/C感温火灾探测器(A2)的安装与接线：

1、JTW-ZD-LN2110/C点型感温火灾探测器(A2)采用非编址感温探测器配非编址探测器专用底座JBF-FD/C；

1、如何根据不同的工业场所选择合适的感温电缆？

选择感温电缆产品时，不仅要考虑环境温度，还要考虑火灾性质等多方面的因素，特别是热源附近突然短时高温可能对线型感温火灾探测器的影响，所以应根据环境温度的变化或报警灵敏度的要求选择合理的感温电缆的等级。

其次，针对不同场所选择不同护套，能有效减小环境对线型感温火灾探测器的伤害，提高系统火灾探测的可靠性，延长线型感温火灾探测器的使用寿命。普通场所选择常规产品即可，爆炸场所必须使用防爆型。

2、感温电缆在不同场所的安装使用时要遵循哪些原则？

在工业场所的实际应用中，如果需要选择可恢复式感温电缆作为环境温度的探测报警装置，有哪些安装方法和原则需要遵循呢？

以可恢复式缆式线型定温火灾探测器JTW-LD-SF500（青岛中阳消防感温电缆型号）为例，在实际安装应用中应遵循以下几个基本原则：

1）感温电缆的最大使用长度不超过1000m，同时必须满足相关设计规范的要求，一般不超过200m，由于环境温度的原因可能实际应用长度会由所限制。但是可以通过信号电缆将感温电缆的信号远程传送。传送电缆的铜芯截面积不小于1mm2，长度不大于2ｋm，线芯之间绝缘阻值不低于1000 MΩ/ｋｍ。

2）如果使用其他厂家的控制器，应通过微电脑处理器经其输入模块转接，并单独提供DC24V电源。

3）在感温电缆安装过程中要避免用金属直接压在感温电缆上，两者之间应有泡沫材料或橡胶隔离，避免热量直接传递在感温电缆上而造成过热，可能引起随之而来的误报。

4）安装期间不要将其在地上拖拉摩擦、用脚踩或将重物压在上面，也不要将感温电缆拉的过直，在两个紧固件之间稍微有些下垂是正常的。同时不要将紧固件压得太紧，因为可能压裂外套或挤压内部的绝缘体而引起不必要的麻烦。

5）感温电缆可以采用直线悬挂、缠绕式或正弦波式附设，布线时必须是连续无抽头、无分支的连续布线。

6）感温电缆最小弯曲半径为10公分，不得硬性折弯或扭曲。感温电缆的最小固定直线距离为1米，弯曲部分应增加固定点。

线型光纤感温火灾探测器应用

线型光纤感温火灾探测器（喇曼散射技术）是一种无电检测技术，本身非常安全，拉曼散射的工作原理主要是根据入射光在光纤内通过时，由于光纤本体所处的温度不同而引起该处的光线散射率不同，进而影响光线发射端收到的散射光的强度发生变化，从而计算该处的温度值。

由于光线在光纤内的传输速度是定量的，因此根据发射端收到散射光的先后顺序和时间间 隔，就可以计算光纤本体沿线的温度分布。线型光纤感温火灾探测器可以抵抗一切电磁干扰。

而缆式感温探测器尽管也采取相关屏蔽措施，可以抵抗弱电环境的干扰，但无法在强电磁场的环境中，特别是在有高压电力设施时普泰安线型光纤感温火灾探测器可对电缆进行实时在线温度监测，可以在设定的温度报警，而缆式感温探测器只能对设定的温度（如65℃、85℃、105℃）进行报警，无法判断在不报警情况下的温度状况和温度发展趋势， 对于比较昂贵的模拟量4芯缆式感温探测器虽然可对报警温度可调，但是精度不高。

线型光纤感温火灾探测器的光纤材料是石英，耐高温，寿命长；而普通的2芯缆式感温探测器采用的是热敏绝缘材料，往往在报警后绝缘材料的热敏特性破坏，并成短路状态，难以恢复，不可再使用，只能重新更换，维护工作量大。即使是模拟量4芯缆式感温探测器即使在报警后能恢复常态，但在遇到高 温后就很难恢复。线型光纤感温火灾探测器不会由于强电干扰而形成误报，而 缆式感温探测器在有强电的环境中经常误报。线型光纤感温火灾探测器非常安全，由于没有任何电信号，不会在电磁场的环境中出现放电或短路等现象；而缆式感温探测器由于采用电信号，当导线之间绝缘非常脆弱时，容易产生大电流或短路从而形成电火花并产生火灾，特别是在有强电磁场的高压电缆隧道内采用缆式感温探测器容易由于感温本身的质量问题而形成火灾，因此，使用电信号的缆式感温探测器 本身也会对现场电缆系统的安全运行造成隐患。

目前在北京地区的电缆隧道，为防止电线短路引发火灾，已 经禁止一切有电信号的感温技术引入电缆隧道。

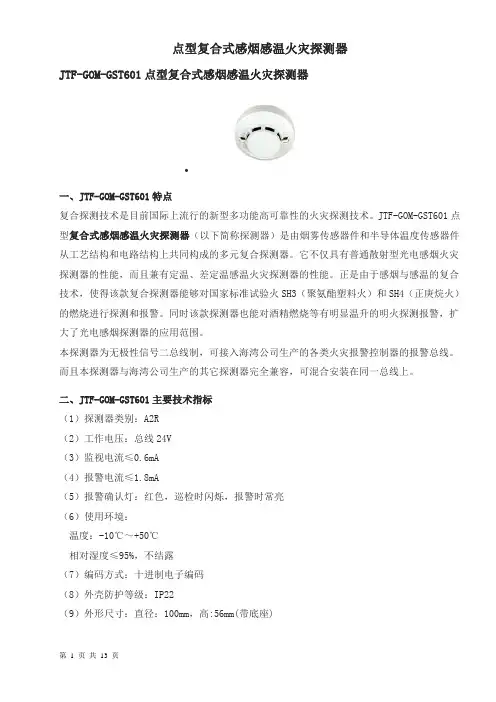

第 1 页 共 13 页 点型复合式感烟感温火灾探测器

JTF-GOM-GST601点型复合式感烟感温火灾探测器

•

一、JTF-GOM-GST601特点

复合探测技术是目前国际上流行的新型多功能高可靠性的火灾探测技术。JTF-GOM-GST601点型复合式感烟感温火灾探测器（以下简称探测器）是由烟雾传感器件和半导体温度传感器件从工艺结构和电路结构上共同构成的多元复合探测器。它不仅具有普通散射型光电感烟火灾探测器的性能，而且兼有定温、差定温感温火灾探测器的性能。正是由于感烟与感温的复合技术，使得该款复合探测器能够对国家标准试验火SH3（聚氨酯塑料火）和SH4（正庚烷火）的燃烧进行探测和报警。同时该款探测器也能对酒精燃烧等有明显温升的明火探测报警，扩大了光电感烟探测器的应用范围。

本探测器为无极性信号二总线制，可接入海湾公司生产的各类火灾报警控制器的报警总线。而且本探测器与海湾公司生产的其它探测器完全兼容，可混合安装在同一总线上。

二、JTF-GOM-GST601主要技术指标

（1）探测器类别：A2R

（2）工作电压：总线24V

（3）监视电流≤0.6mA

（4）报警电流≤1.8mA

（5）报警确认灯：红色，巡检时闪烁，报警时常亮

（6）使用环境：

温度：-10℃～+50℃

相对湿度≤95%，不结露

（7）编码方式：十进制电子编码

（8）外壳防护等级：IP22

（9）外形尺寸：直径：100mm，高:56mm(带底座) 第 2 页 共 13 页 三、JTF-GOM-GST601保护面积

建议参考点型感烟火灾探测器和点型感温火灾探测器的设置要求，具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。

四、结构特征、安装与布线

探测器的外形结构示意图如图1-10：

本探测器的安装及布线与JTY-GD-G3型点型光电感烟火灾探测器相同。
