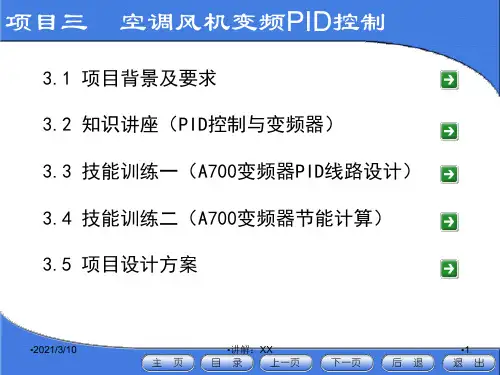

空调风机变频PID控制

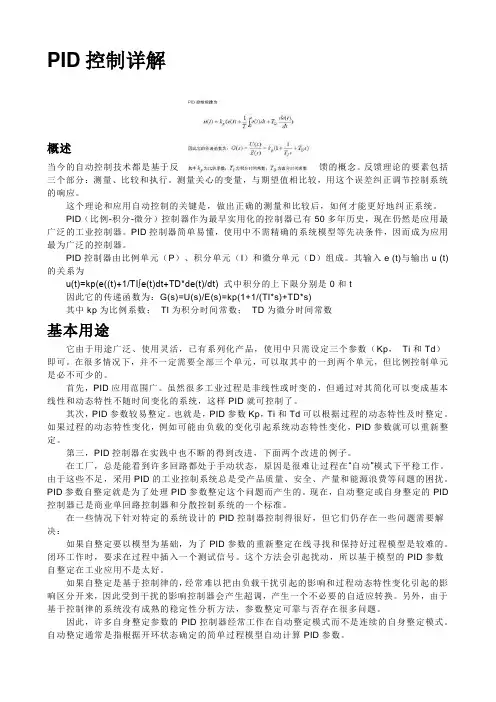

PID控制详解概述当今的自动控制技术都是基于反馈的概念。

反馈理论的要素包括三个部分：测量、比较和执行。

测量关心的变量，与期望值相比较，用这个误差纠正调节控制系统的响应。

这个理论和应用自动控制的关键是，做出正确的测量和比较后，如何才能更好地纠正系统。

PID（比例-积分-微分）控制器作为最早实用化的控制器已有50多年历史，现在仍然是应用最广泛的工业控制器。

PID控制器简单易懂，使用中不需精确的系统模型等先决条件，因而成为应用最为广泛的控制器。

PID控制器由比例单元（P）、积分单元（I）和微分单元（D）组成。

其输入e (t)与输出u (t)的关系为u(t)=kp(e((t)+1/TI∫e(t)dt+TD*de(t)/dt) 式中积分的上下限分别是0和t因此它的传递函数为：G(s)=U(s)/E(s)=kp(1+1/(TI*s)+TD*s)其中kp为比例系数；TI为积分时间常数；TD为微分时间常数基本用途它由于用途广泛、使用灵活，已有系列化产品，使用中只需设定三个参数（Kp，Ti和Td）即可。

在很多情况下，并不一定需要全部三个单元，可以取其中的一到两个单元，但比例控制单元是必不可少的。

首先，PID应用范围广。

虽然很多工业过程是非线性或时变的，但通过对其简化可以变成基本线性和动态特性不随时间变化的系统，这样PID就可控制了。

其次，PID参数较易整定。

也就是，PID参数Kp，Ti和Td可以根据过程的动态特性及时整定。

如果过程的动态特性变化，例如可能由负载的变化引起系统动态特性变化，PID参数就可以重新整定。

第三，PID控制器在实践中也不断的得到改进，下面两个改进的例子。

在工厂，总是能看到许多回路都处于手动状态，原因是很难让过程在“自动”模式下平稳工作。

由于这些不足，采用PID的工业控制系统总是受产品质量、安全、产量和能源浪费等问题的困扰。

PID参数自整定就是为了处理PID参数整定这个问题而产生的。

现在，自动整定或自身整定的PID 控制器已是商业单回路控制器和分散控制系统的一个标准。

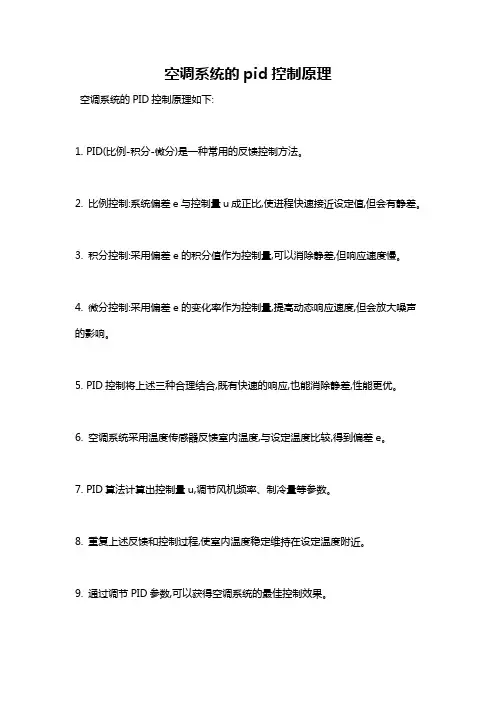

空调系统的pid控制原理
空调系统的PID控制原理如下:
1. PID(比例-积分-微分)是一种常用的反馈控制方法。

2. 比例控制:系统偏差e与控制量u成正比,使进程快速接近设定值,但会有静差。

3. 积分控制:采用偏差e的积分值作为控制量,可以消除静差,但响应速度慢。

4. 微分控制:采用偏差e的变化率作为控制量,提高动态响应速度,但会放大噪声的影响。

5. PID控制将上述三种合理结合,既有快速的响应,也能消除静差,性能更优。

6. 空调系统采用温度传感器反馈室内温度,与设定温度比较,得到偏差e。

7. PID算法计算出控制量u,调节风机频率、制冷量等参数。

8. 重复上述反馈和控制过程,使室内温度稳定维持在设定温度附近。

9. 通过调节PID参数,可以获得空调系统的最佳控制效果。

综上,PID控制利用反馈原理使空调系统稳定、快速达到设定状态,是一种常用而有效的控制策略。

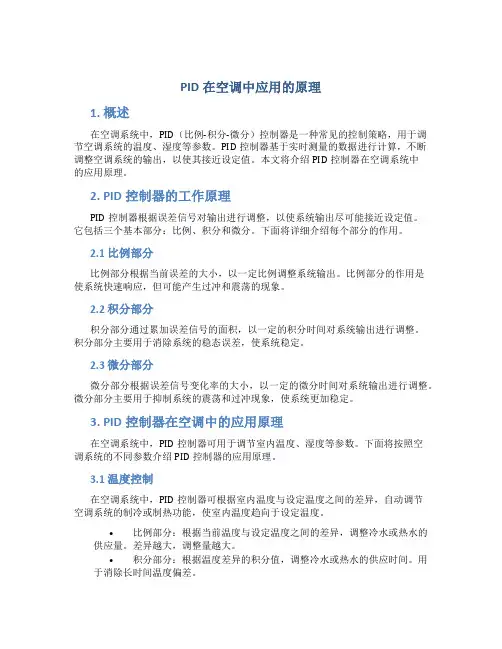

PID在空调中应用的原理1. 概述在空调系统中，PID（比例-积分-微分）控制器是一种常见的控制策略，用于调节空调系统的温度、湿度等参数。

PID控制器基于实时测量的数据进行计算，不断调整空调系统的输出，以使其接近设定值。

本文将介绍PID控制器在空调系统中的应用原理。

2. PID控制器的工作原理PID控制器根据误差信号对输出进行调整，以使系统输出尽可能接近设定值。

它包括三个基本部分：比例、积分和微分。

下面将详细介绍每个部分的作用。

2.1 比例部分比例部分根据当前误差的大小，以一定比例调整系统输出。

比例部分的作用是使系统快速响应，但可能产生过冲和震荡的现象。

2.2 积分部分积分部分通过累加误差信号的面积，以一定的积分时间对系统输出进行调整。

积分部分主要用于消除系统的稳态误差，使系统稳定。

2.3 微分部分微分部分根据误差信号变化率的大小，以一定的微分时间对系统输出进行调整。

微分部分主要用于抑制系统的震荡和过冲现象，使系统更加稳定。

3. PID控制器在空调中的应用原理在空调系统中，PID控制器可用于调节室内温度、湿度等参数。

下面将按照空调系统的不同参数介绍PID控制器的应用原理。

3.1 温度控制在空调系统中，PID控制器可根据室内温度与设定温度之间的差异，自动调节空调系统的制冷或制热功能，使室内温度趋向于设定温度。

•比例部分：根据当前温度与设定温度之间的差异，调整冷水或热水的供应量。

差异越大，调整量越大。

•积分部分：根据温度差异的积分值，调整冷水或热水的供应时间。

用于消除长时间温度偏差。

•微分部分：根据温度差异的变化率，调整冷水或热水的供应速度。

用于抑制温度的过冲和震荡。

3.2 湿度控制在空调系统中，PID控制器可根据室内湿度与设定湿度之间的差异，自动调节空调系统的加湿或除湿功能，使室内湿度趋向于设定湿度。

•比例部分：根据当前湿度与设定湿度之间的差异，调整加湿或除湿的风扇速度。

差异越大，调整量越大。

•积分部分：根据湿度差异的积分值，调整加湿或除湿的设备工作时间。

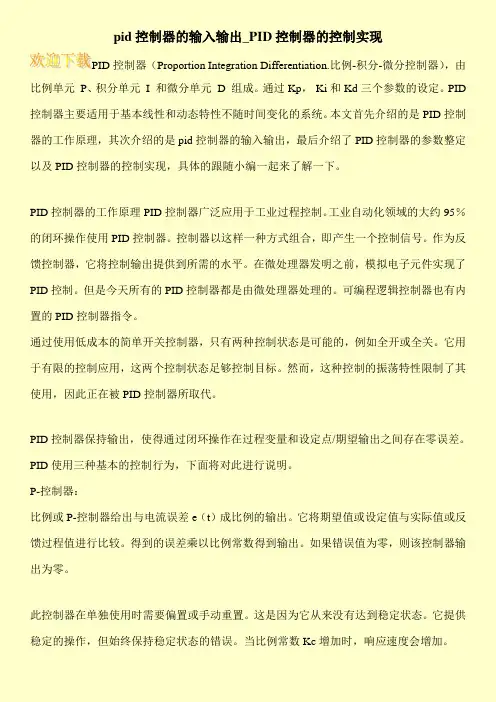

pid控制器的输入输出_PID控制器的控制实现PID控制器（Proportion Integration Differentiation.比例-积分-微分控制器），由比例单元P、积分单元I 和微分单元D 组成。

通过Kp，Ki和Kd三个参数的设定。

PID 控制器主要适用于基本线性和动态特性不随时间变化的系统。

本文首先介绍的是PID控制器的工作原理，其次介绍的是pid控制器的输入输出，最后介绍了PID控制器的参数整定以及PID控制器的控制实现，具体的跟随小编一起来了解一下。

PID控制器的工作原理PID控制器广泛应用于工业过程控制。

工业自动化领域的大约95％的闭环操作使用PID控制器。

控制器以这样一种方式组合，即产生一个控制信号。

作为反馈控制器，它将控制输出提供到所需的水平。

在微处理器发明之前，模拟电子元件实现了PID控制。

但是今天所有的PID控制器都是由微处理器处理的。

可编程逻辑控制器也有内置的PID控制器指令。

通过使用低成本的简单开关控制器，只有两种控制状态是可能的，例如全开或全关。

它用于有限的控制应用，这两个控制状态足够控制目标。

然而，这种控制的振荡特性限制了其使用，因此正在被PID控制器所取代。

PID控制器保持输出，使得通过闭环操作在过程变量和设定点/期望输出之间存在零误差。

PID使用三种基本的控制行为，下面将对此进行说明。

P-控制器：比例或P-控制器给出与电流误差e（t）成比例的输出。

它将期望值或设定值与实际值或反馈过程值进行比较。

得到的误差乘以比例常数得到输出。

如果错误值为零，则该控制器输出为零。

此控制器在单独使用时需要偏置或手动重置。

这是因为它从来没有达到稳定状态。

它提供稳定的操作，但始终保持稳定状态的错误。

当比例常数Kc增加时，响应速度会增加。

pid变频压缩机控制原理随着科技的不断发展，变频技术在各个领域都有广泛的应用。

在制冷行业中，pid变频压缩机控制原理被广泛应用于空调、冷柜、冷库等设备中。

本文将介绍pid变频压缩机控制原理的基本概念、工作原理和应用场景。

一、pid变频压缩机控制原理的基本概念pid变频压缩机控制原理是指利用pid控制算法对变频压缩机进行精确控制的方法。

pid控制算法是一种常见的控制算法，它通过不断调整控制器的输出，使被控对象的输出值尽可能接近设定值。

pid 控制算法由比例、积分、微分三个部分组成，分别对应于控制器的比例环节、积分环节和微分环节。

二、pid变频压缩机控制原理的工作原理pid变频压缩机控制原理的工作原理可以分为以下几个步骤：1. 传感器采集：首先，通过传感器对压缩机的运行状态进行实时监测，包括压力、温度、流量等参数。

2. 反馈信号处理：将传感器采集到的信号经过放大、滤波等处理后，得到准确的反馈信号。

3. 设定值设定：根据用户的需求，设定压缩机的运行目标，例如设定温度、湿度等。

4. pid控制算法计算：将反馈信号与设定值进行比较，得到误差值。

然后，使用pid控制算法对误差值进行计算，得到控制器的输出信号。

5. 变频器控制：将控制器的输出信号传递给变频器，通过调整变频器的频率，控制压缩机的运行速度。

6. 压缩机控制：根据变频器的输出信号，控制压缩机的转速和运行状态，使其尽可能接近设定值。

三、pid变频压缩机控制原理的应用场景pid变频压缩机控制原理在制冷行业有着广泛的应用。

它可以根据实际需求对压缩机的运行状态进行精确控制，实现能耗的最优化。

以下是几个应用场景的介绍：1. 空调系统：在空调系统中，pid变频压缩机控制原理可以根据室内温度的变化，调整压缩机的运行速度，实现室内温度的稳定控制。

2. 冷柜：在冷柜中，pid变频压缩机控制原理可以根据货物的负载情况，调整压缩机的运行状态，实现货物的最佳保鲜效果。

3. 冷库：在冷库中，pid变频压缩机控制原理可以根据库内温度的变化，调整压缩机的运行速度，实现库内温度的稳定控制，提高冷藏效果。

PID介绍
3.1 PID原理介绍
工作过程中，应用最为广泛的调节器控制为比例、积分、微分控制，简称PID控制，又称PID调节。

PID控制问世至今已70多年历史，已其结构简单、稳定性好、调整方便、工作可靠而成为工业控制主要技术。

当被控对象结构和参数不能狗完全掌握，或者得不到精确数学模型时，控制理论其他技术也难以采用时，系统控制器结构和参数须要靠经验和现场调试来确定，这时使用PID控制技术最为方便可靠。

即当我们不完全了解一个系统和被控对象，或不能用有效测量手段来获得系统参数时，最适合用PID控制技术。

PID控制算法，实际中也有PD,PID控制。

PID控制器就是根据系统误差，利用比例、积。

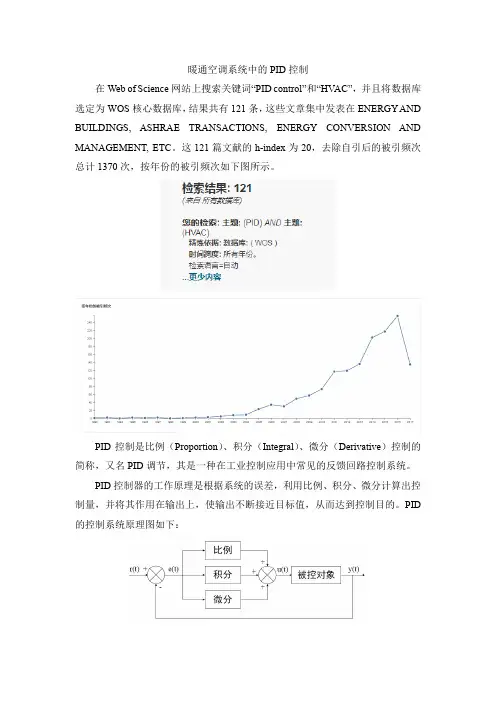

暖通空调系统中的PID控制在Web of Science网站上搜索关键词“PID control”和“HV AC”，并且将数据库选定为WOS核心数据库，结果共有121条，这些文章集中发表在ENERGY AND BUILDINGS, ASHRAE TRANSACTIONS, ENERGY CONVERSION AND MANAGEMENT, ETC。

这121篇文献的h-index为20，去除自引后的被引频次总计1370次，按年份的被引频次如下图所示。

PID控制是比例（Proportion）、积分（Integral）、微分（Derivative）控制的简称，又名PID调节，其是一种在工业控制应用中常见的反馈回路控制系统。

PID控制器的工作原理是根据系统的误差，利用比例、积分、微分计算出控制量，并将其作用在输出上，使输出不断接近目标值，从而达到控制目的。

PID 的控制系统原理图如下：图中，r(t)是给定值（设定值），y(t)是系统实际输出值，两者之差构成控制偏差e(t)，e(t)是PID控制器的输入，计算后，PID控制器输出计算结果u(t)，作为被控对象的输入。

举个栗子，比如你希望目标的出风温度是15℃，然后使用PID控制器来操控表冷阀和加热阀，假设现在实际出风温度是13℃，可计算出来误差是2℃，然后PID控制器自动运算后，将得到的运算结果转化为0-10V的电压信号传递给表冷阀或加热阀执行器，然后又得到一个误差，重复计算，重复控制。

PID的控制规律如下：u(t)=K p[e(t)+1T I∫e(t)dtt+T Dde(t)dt]+u0式中，e(t)——给定值与被控变量的偏差；K p——比例系数T I——积分时间常数T D——微分时间常数t——从开始调节到输出当前控制量所经过的时间u0——PID调节开始前，执行器的输入控制信号，为固定值PID控制中的比例项，积分项和微分项分别如下。

u p(t)=K p e(t)u I(t)=K p 1T I∫e(t)dttu D(t)=K p T D de(t) dt在很多情况下，PID控制并不一定需要全部的三项控制作用，可以选择一种或几种的控制方式组合，比如：比例控制（P）、比例积分控制（PI）、比例微分控制（PD）、比例微分积分控制（PID）。

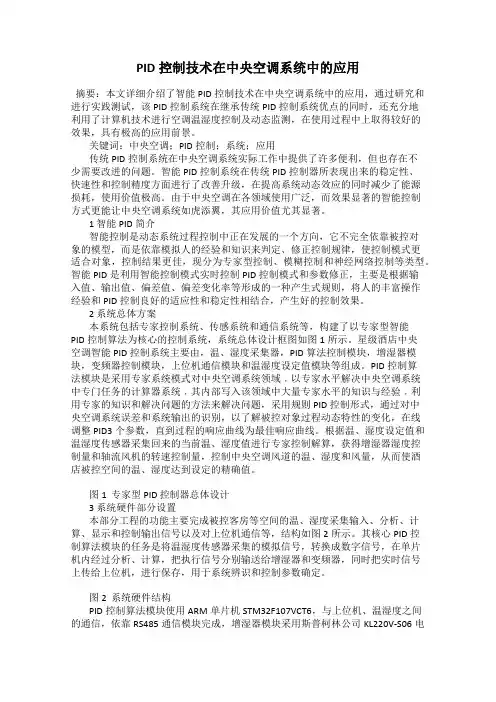

PID控制技术在中央空调系统中的应用摘要：本文详细介绍了智能PID控制技术在中央空调系统中的应用，通过研究和进行实践测试，该PID控制系统在继承传统PID控制系统优点的同时，还充分地利用了计算机技术进行空调温湿度控制及动态监测，在使用过程中上取得较好的效果，具有极高的应用前景。

关键词：中央空调；PID控制；系统；应用传统PID控制系统在中央空调系统实际工作中提供了许多便利，但也存在不少需要改进的问题。

智能PID控制系统在传统PID控制器所表现出来的稳定性、快速性和控制精度方面进行了改善升级，在提高系统动态效应的同时减少了能源损耗，使用价值极高。

由于中央空调在各领域使用广泛，而效果显著的智能控制方式更能让中央空调系统如虎添翼，其应用价值尤其显著。

1 智能PID简介智能控制是动态系统过程控制中正在发展的一个方向，它不完全依靠被控对象的模型，而是依靠模拟人的经验和知识来判定、修正控制规律，使控制模式更适合对象，控制结果更佳，现分为专家型控制、模糊控制和神经网络控制等类型。

智能PID是利用智能控制模式实时控制PID控制模式和参数修正，主要是根据输入值、输出值、偏差值、偏差变化率等形成的一种产生式规则，将人的丰富操作经验和PID控制良好的适应性和稳定性相结合，产生好的控制效果。

2 系统总体方案本系统包括专家控制系统、传感系统和通信系统等，构建了以专家型智能PID控制算法为核心的控制系统，系统总体设计框图如图1所示。

星级酒店中央空调智能PID控制系统主要由，温、湿度采集器，PID算法控制模块，增湿器模块，变频器控制模块，上位机通信模块和温湿度设定值模块等组成。

PID控制算法模块是采用专家系统模式对中央空调系统领域﹐以专家水平解决中央空调系统中专门任务的计算器系统﹐其内部写入该领域中大量专家水平的知识与经验﹐利用专家的知识和解决问题的方法来解决问题，采用规则PID控制形式，通过对中央空调系统误差和系统输出的识别，以了解被控对象过程动态特性的变化，在线调整PID3个参数，直到过程的响应曲线为最佳响应曲线。

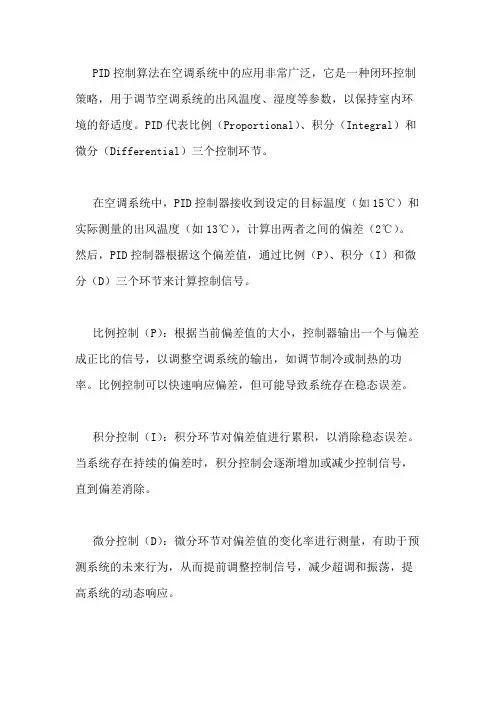

PID控制算法在空调系统中的应用非常广泛，它是一种闭环控制策略，用于调节空调系统的出风温度、湿度等参数，以保持室内环境的舒适度。

PID代表比例（Proportional）、积分（Integral）和微分（Differential）三个控制环节。

在空调系统中，PID控制器接收到设定的目标温度（如15℃）和实际测量的出风温度（如13℃），计算出两者之间的偏差（2℃）。

然后，PID控制器根据这个偏差值，通过比例（P）、积分（I）和微分（D）三个环节来计算控制信号。

比例控制（P）：根据当前偏差值的大小，控制器输出一个与偏差成正比的信号，以调整空调系统的输出，如调节制冷或制热的功率。

比例控制可以快速响应偏差，但可能导致系统存在稳态误差。

积分控制（I）：积分环节对偏差值进行累积，以消除稳态误差。

当系统存在持续的偏差时，积分控制会逐渐增加或减少控制信号，直到偏差消除。

微分控制（D）：微分环节对偏差值的变化率进行测量，有助于预测系统的未来行为，从而提前调整控制信号，减少超调和振荡，提高系统的动态响应。

在实际应用中，PID控制器的参数（Kp、Ki、Kd）需要根据空调系统的特定特性进行调整。

通常，调整过程从比例控制开始，然后加入积分控制，最后根据需要加入微分控制。

通过适当的参数调整，PID控制器可以实现对空调系统的精确控制，确保室内温度稳定在设定值附近，同时避免过度反应和系统振荡。

变频空调的控制算法优化研究空调是现代生活中必不可少的电器之一，特别是在炎热的夏季，空调成为了人们最直接的凉爽方式。

其中，变频空调以其智能控制、节能环保等多种优点成为了消费者的首选。

而变频空调的稳定运行和高效节能正是得益于其中的控制算法的优化。

本篇文章将探讨变频空调控制算法的优化研究。

一、变频空调控制算法概述变频空调的主要控制算法包括PID控制算法、神经网络控制算法和模糊控制算法。

PID控制算法是一种传统的控制算法，其利用目标值与当前值之差的比例、积分和微分的组合来控制系统输出。

神经网络控制算法是仿照人类神经系统构建的一个优化模型，学习过程中不断通过误差反馈来慢慢调整各个参数极限值。

模糊控制算法则是利用模糊逻辑来控制系统的输出信号。

这些控制算法各有优劣，不同的算法在不同的应用环境中有着不同的适用性。

二、Pid控制算法在变频空调中的应用Pid控制算法是最传统的控制算法，其用于变频空调的控制也有着不同的优化方式。

其中最常见的是增量式PID控制算法。

这种算法是在运行时只需计算当前误差与上一次误差之差，从而减少计算量。

在变频空调中，增量式PID控制算法可针对空调设备极限值进行优化，从而实现最优空调设备输出。

三、神经网络控制算法在变频空调中的应用神经网络控制算法依靠训练的学习过程从而自适应于特定问题。

在变频空调中，神经网络控制算法往往需要运用预测模型，通过学习训练以得出特定环境下的最优控制方案。

四、模糊控制算法在变频空调中的应用模糊控制算法对于复杂性高、存在较多影响因素的系统更有效。

在变频空调中，模糊控制算法可对室内外多个环境参数据以判断最优空调模式。

比如，对温度、湿度、室内外气体等信息进行模糊分类可帮助优化空调设备的输出效率。

五、结语变频空调的控制算法优化对于空调设备的节能效率和稳定运行来说至关重要。

不同的控制算法可根据不同的应用场合来进行选择和优化，以达到最优的运行效果。

当然，未来随着人工智能、物联网等新技术的发展，空调行业将会有更大的改革和创新。

变风量空调系统风机总风量控制方法变风量空调系统是根据房间的冷热负荷需求，通过控制风机的转速来调节空调系统的送风风量。

风机总风量控制是变风量空调系统中的一个重要环节，它直接影响到空调系统的运行效果和节能程度。

下面将介绍几种常用的风机总风量控制方法。

一、风机变频控制方法采用变频驱动器控制风机的转速，通过调整驱动器的频率来改变风机的转速，从而达到控制风机总风量的目的。

这种方法具有调节精度高、能耗低等优点，可以根据实际需求进行灵活调整。

二、风机多段调速方法将风机的电机分为多个不同容量的段，通过切换不同容量的电机来控制风机的总风量。

这种方法能够根据实际情况选择合适的电机容量，节省能耗，但是调节精度相对较低。

三、叶片调角控制方法采用叶片调角机构控制风机叶片的角度，从而改变风机叶轮的进风面积，进而调节风机的总风量。

这种方法调节范围广，控制精度高，但是叶片调角机构的造价较高，维护成本也较高。

四、风机负荷调节方法通过监测空调系统的冷热负荷，采用模糊控制、PID控制等方法，调节风机的转速，使空调系统的送风风量适应实际负荷需求。

这种方法能够根据实际情况进行动态调节，达到节能降耗的目的。

五、压力差控制方法通过监测空调系统的进出风口压力差，通过控制风机的转速来调节该压力差，从而控制风机总风量。

这种方法通过实时监测压力差来调节风机转速，可以实现较为精确的控制效果。

六、联动控制方法将风机的控制与其他设备如空调末端装置、新风机、排风机等设备的控制进行联动控制，根据实际需求协同工作，实现整体系统的风量控制。

这种方法能够根据不同设备的状态灵活调整风量，提高系统的整体效率。

以上是几种常用的风机总风量控制方法，每种方法都有其适用的场景和优缺点，具体应根据实际项目需求来选择。

在实际应用中，可以按照风量需求、能耗要求、控制精度等多方面综合考虑，选择最适合的控制方法，以达到节能、舒适的空调系统运行效果。
