实验一:CCS入门实验

实验目的:1. 熟悉CCS集成开发环境，掌握工程的生成方法;熟悉SEED-DEC643实验环境; 掌握CCS集成开发环境的调试方法。

2.学习用标准C 语言编写程序;了解TI CCS开发平台下的C 语言程序设计方法和步骤; 熟悉使用软件仿真方式调试程序。

3. 学习用汇编语言编写程序; 了解汇编语言与 C 语言程序的区别和在设置上的不同;了解TMS320C6000 汇编语言程序结果和一些简单的汇编语句用法学习在CCS 环境中调试汇编代码。

4. 在了解纯C 语言程序工程和汇编语言程序工程结构的基础上，学习在C 工程中加入汇编编程的混合编程方法; 了解混合编程的注意事项;理解混合编程的必要性和在什么情况下要采用混合编程

5. 熟悉CCS集成开发环境，掌握工程的生成方法; 熟悉SEED-DEC643实验环境;掌握CCS集成开发环境的调试方法。

实验原理:CCS 提供了配置、建立、调试、跟踪和分析程序的工具，它便于实时、嵌入式信号处理程序的编制和测试，它能够加速开发进程，提高工作效率。CCS 提供了基本的代码生成工具，它们具有一系列的调试、分析能力

序。使用此命令后，要重新装载.out 文件后，再执行程序。

使用 CCS常遇见文件简介

1. program.c: C 程序源文件;

2. program.asm: 汇编程序源文件;

3. filename.h: C 程序的头文件，包含DSP/BIOS API模块的头文件; 4.

filename.lib: 库文件; 5. project.cmd: 连接命令文件;

6. program.obj: 由源文件编译或汇编而得的目标文件;

7. program.out: 经完整的编译、汇编以及连接后生成可执行文件; 8.

program.map: 经完整的编译、汇编以及连接后生成空间分配文件; 9.

project.wks: 存储环境设置信息的工作区文件 。

P.S(CMD文件中常用的程序段名与含义

1. .cinit 存放C程序中的变量初值和常量;

2. .const 存放C程序中的字符常量、浮点常量和用const声明的常量;

3. .text 存放C程序的代码;

4. .bss 为C 程序中的全局和静态变量保留存储空间;

5. .far 为C 程序中用far声明的全局和静态变量保留空间;

6. .stack 为 C 程序系统堆栈保留存储空间，用于保存返回地址、函数间的参数传递、存储局部变量和保存中间结果;

7. .sysmem 用于 C 程序中malloc、calloc 和 realloc 函数动态分配存储空间。

CCS常用指令简介

1. 设置断点

将光标放置在需要设置断点的程序行前，选择 Debug?Breakpoints，即可完成一 个断点的设置。

2. CCS提供3 种方法复位目标板

1) Reset DSP: Debug ?Reset D，初始化所有的寄存器内容并暂停运行中的程

2) Restart: Debug ? Restart ，将 PC 值恢复到当前载入程序的入口地址。

3) Go main: Debug ?Go main ，将程序运行到主程序的入口处暂停。 3. CCS提供4 种执行操作 1) 执行执行: Debug ?Run ，程序运行直到遇到断点为止。 2) 暂停执行:

Debug ?Halt ，程序停止运行。

3) 动画执行: Debug ?Animate，用户反复运行程序，直到遇到断点为止。 4)

自由执行: Debug ?Run Free ，禁止所有断点运行程序。 4. CCS提供4 种单步执行操作

1) 单步进入: 快捷键F8，Debug ?step into ，当调试语句不是基本的汇编指

令时，此操作进入语句内部。

2) 单步执行: Debug ? step Over ，此命令将函数或子函数当作一条语句执

行，不进入内部调试。

3) 单步跳出: Debug ?step Out ，此命令作用为从子程序中跳出。 4) 执行到光标处: 快捷键crtl+F10，Debug ? Run to Cursor，此命令作用为 将程序运行到光标处。

5. 内存、寄存器与变量的操作

1) 查看变量: 使用view ?Watch Window命令。

2) 查看寄存器: 使用view ?Registers ?CPU Registers 命令。 3) 查看内存:

使用view ?memory命令。

6. Graph 的设置即图形显示

1) 选择View ?Graph ?Time/Frequency。

Graph Title，Start Address， 2) 在弹出的 Graph Property Dialog对话窗中， 将

Acquisition Buffer Size，Display Data Size，DSP Data Type 等的属性可改变 为如 下图所示(也可根据具体需要设置属性)。向下滚动右侧的滚动条或调整

dialog 框的大小可看到所有的属性。

3) 点击 OK，将出现所设的图形窗口。 4) 可以在图形上单击右键，选择―Float In Main Table‖，这时图形将浮现在主窗口 中，以便观察。

实验步骤:

CCS使用

一:创建源文件

1. 进入CCS 环境

2. 打开CCS 选择 File ?New ?Source File 命令

3. 编写源代码并保存

4. 保存源程序名为math.c，选择File ?Save。

5. 创建其他源程序(如.cmd)可重复上述步骤。

二:创建工程文件

1. 打开CCS，点击Project-->New,创建一个新工程，其中工程名及路径可任意指定。 2. 在 Project 中填入工程名，Location 中输入工程路径;其余按照默认选项，点击完成即

可完成工程创建。

3. 点击Project选择add files to project，添加工程所需文件。

4. 在弹出的对话框中的下拉菜单中分别选择.c 点击打开，即可添加源程序

math.c 添加到

工程中

5. 同样的方法可以添加文件 math.cmd、rts.lib 到工程中;在下面窗口中可以看到math.c、

math.cmd、rts.lib(rts55.lib)文件已经加到工程文件中。

三:设置编译与连接选项

1. 点击Project选择Build Opitions。 2. 在弹出的对话框中设置相应的编译参数，一般情况下，按默认值就可以。

3. 在弹出的对话框中选择连接的参数设置，设置输出文件名(可执行文件与空间分配 文件)，堆栈的大小以及初始化的方式。

四:工程编译与调试

1. 点击Project ?Build all，对工程进行编译，如正确则生成 out文件;若是修改程序 可以使用Project ?Build命令，进行编译连接，它只对修改部分做编译连接工作。 可节省编译与连接的时间。编译通过，生成.out文件。

2. 点击File ?load program，在弹出的对话框中载入debug 文件夹下的.out可执行 文件。

3. 装载完毕。

4. 点击debug ?Go Main回到C 程序的入口。

5. 打开File ?Workspace ?Save Workspace 保存调试环境，以便下次调试时不需 6. 重新进行设置。只要 File ?Workspace ?Load Workspace即可恢复当前设置。 C语言的使用

1.进入CCS 环境，添加 pjt文件，点击 Project ?open 命令。

2.在弹出的对话框中选中hello.pjt文件添加该工程文件。

3.添加GEL 文件，即右键点击工程视窗中的GEL files，在弹出的菜单中选择

laod GEL 命令。在弹出的对话框中添加DEC643.gel文件

4.添加.out文件，即使用File?Load Program 菜单命令。装载hello.out 文件，进行调试。(.out文件一般存放在程序文件夹的debug文件夹中) 五:运行程序，在CCS中显示结果“hello world～”。表明实验成功 汇编语言的使用

1.进入CCS 环境。

2.装入HelloAssem.pjt工程文件， 添加DEC643.gel文件。

3.装载HelloAssem.out 文件，进行调试。 4.运行程序，查看结果。

混合语言编程

1.进入CCS环境。

2.装入ComplexProg.pjt工程文件， 添加DEC643.gel文件。

3.装载ComplexProg.out文件，进行调试。

4.执行程序，观察结果。

简单应用试验的调试

1.进入CCS 环境。

2.点击Project ?open命令，在弹出的对话框中添加math.pjt文件。 3. 添加GEL 文件,即右键点击工程视窗中的 GEL files，在弹出的菜单中选择 laod

gel 命令。在弹出的对话框中添加DEC643.gel文件。

4.使用projiect?Bulid命令编译当前程序。使用projiect?Bulid all 命令编译整个工程 程序

5.添加.out 文件，即使用 File?Load Program 菜单命令。.out 文件一般存放在math 文件下的debug文件夹中。

6.点击debug ?Go Main回到C 程序的入口main( )函数处

7.使用F5快捷键，运行程序，在Stdout观察窗中查看程序运行结果。

实验二:DEC板卡应用实验

实验目的:

1，熟悉使用SEED-DEC643板控制SEED-DTK_MBoard 上交通灯的方法;掌握DSP

扩展数字 I/O口的方法; 了解SEED-DEC643的硬件系统。

2，了解直流电机驱动的原理;了解PWM对直流电机的驱动原理; 了解PWM调速实

现过程。

合集下载

DSP实验报告

DSP实验报告

DSP实验报告

学院：信息科学与工程学院

班级：电子信息工程 姓名：

学号：

实验一 液晶显示器控制显示实验

一、实验目的

通过实验学习使用5509ADSP的扩展I/O端口控制外围设备的方法，了解液晶显示器的显示控制原理及编程方法。

二．实验设备 计算机，ICETEK-VC5416-EDU 实验箱。

三、实验步骤

1．实验准备：

（1）连接实验设备；

（2）将ICETEK-CTR板的供电电源开关拨动到“开”的位置。

2．设置Code Composer Studio 2.21在硬件仿真(Emulator)方式下运行；

3．启动Code Composer Studio 2.21：选择菜单Debug→Reset CPU；

4．打开工程文件：

工程目录：C:\ICETEK\VC5509AS60\VC5509AS60\Lab0403-LCD\LCD.pjt

浏览LCD.c文件的内容，理解各语句作用；

5．编译、调试、下载程序；

6．运行程序观察结果：按照功能描述依次显示；

7．结束程序运行，退出CCS。

四、实验结果与分析

实验结果：运行时从屏幕四个角画4条直线，倾角均与边线成45度角，线的另一端，4个数字从9-0同步倒计时。 然后，屏幕右上角开始一个一个出现 教学试验箱 5个字滚动到左边一个一个逐渐消失，然后从右下角开始一个一个出现，滚动到左边一个个消失,滚动两次，然后从左下角发出一个五角星，沿着45度角走，遇到边沿开始反弹，持续进行。

实验分析：灵活使用控制字，可以实现复杂多变的显示，改变控制字符库即可实现不同的字符和图像显示。当使用点阵图形显示时需要在DSP内。

收获总结：通过lcd液晶的实验，熟练地掌握了通过改变控制字符库控制液晶显示的方法。液晶的多样化显示是一门很深的学问，也非常有研究性可用性。此次实验，我们初步掌握了其显示原理，为以后更深一步地研究它打下了基础。

实验二：外设控制实验—发光二极管阵列显示实验

dsp实验报告

dsp实验报告

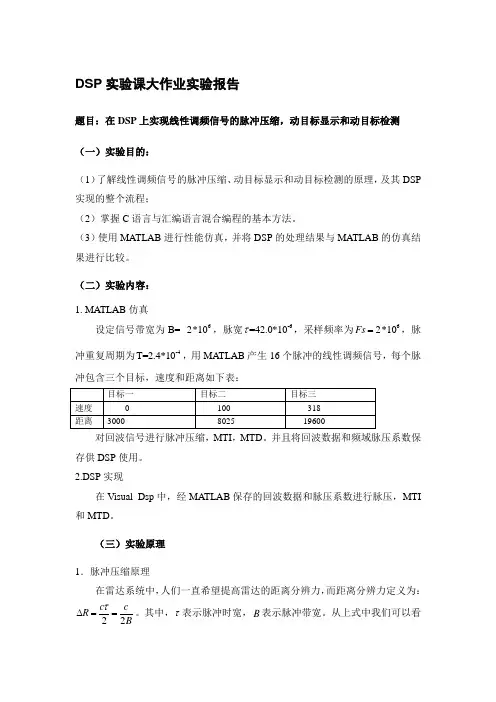

DSP实验课大作业实验报告

题目：在DSP上实现线性调频信号的脉冲压缩，动目标显示和动目标检测

（一）实验目的：

（1）了解线性调频信号的脉冲压缩、动目标显示和动目标检测的原理，及其DSP实现的整个流程；

（2）掌握C语言与汇编语言混合编程的基本方法。

（3）使用MATLAB进行性能仿真，并将DSP的处理结果与MATLAB的仿真结果进行比较。

（二）实验内容：

1. MATLAB仿真

设定信号带宽为B= 62*10，脉宽-6=42.0*10，采样频率为62*10Fs，脉冲重复周期为-4T=2.4*10，用MATLAB产生16个脉冲的线性调频信号，每个脉冲包含三个目标，速度和距离如下表：

目标一 目标二 目标三

速度 0

100 318

距离 3000 8025 19600

对回波信号进行脉冲压缩，MTI，MTD。并且将回波数据和频域脉压系数保存供DSP使用。

2.DSP实现

在Visual Dsp中，经MATLAB保存的回波数据和脉压系数进行脉压，MTI和MTD。

（三）实验原理

1．脉冲压缩原理

在雷达系统中，人们一直希望提高雷达的距离分辨力，而距离分辨力定义为：22ccRB。其中，表示脉冲时宽，B表示脉冲带宽。从上式中我们可以看出高的雷达分辨率要求时宽小，而要求带宽B大。但是时宽越小雷达的平均发射功率就会很小，这样就大大降低了雷达的作用距离。因此雷达作用距离和雷达分辨力这两个重要的指标变得矛盾起来。然而通过脉冲压缩技术就可以解决这个矛盾。脉冲压缩技术能够保持雷达拥有较高平均发射功率的同时获得良好的距离分辨力。

在本实验中，雷达发射波形采用线性调频脉冲信号（LFM），其中频率与时延成正比关系，因此我们就可以将信号通过一个滤波器，该滤波器满足频率与时延成反比关系。那么输入信号的低频分量就会得到一个较大的时延，而输入信号的高频分量就会得到一个较小的时延，中频分量就会按比例获得相应的时延，信号就被压缩成脉冲宽度为1/B的窄脉冲。

DSP实验报告 2

DSP实验报告 2

姓名： 班级：自动化15 学号：2015

实验一 数据存储实验

一 实验目的

1。掌握TMS320F2812程序空间的分配；

2。掌握TMS320F2812数据空间的分配；

3。能够熟练运用TMS320F2812数据空间的指令。

二 实验步骤与内容

实验步骤

1. 在进行DSP实验之前，需先连接好仿真器、实验箱及计算机,连接方法如下所示：

2. F2812CPU板的JUMP1的1和2脚短接，拨码开关SW1的第二位置ON；其余OFF

3. E300底板的开关SW4的第2位置ON，其余位置OFF.其余开关设置为OFF.

4. 上电复位

在硬件安装完成后，确认安装正确、各实验部件及电源连接无误后，启动计算机，接通仿真器电源，此时，仿真器上的指示灯应点亮，否则DSP开发系统与计算机连接存在问题。

5. 运行CCS程序

1) 待计算机启动成功后,实验箱220V电源置“ON",实验箱上电

2) 启动CCS5.5，工作环境的路径选择：E:\E300Program\E300 TechV-2812\normal ；

6. 成功运行CCS5.5程序后，出现如下图所示界面:

7. 右键点击Project Explorer窗口下的工程文件“e300_01_mem”，选择“Open Project"命令打开该工程，如下图所示，可以双击才看左侧源文件；

8. 点击菜单栏Project/Build All命令编译整个工程，编译完成后点击按钮进入仿真模式，完全进入后如下图所示：

9. 用“View"下拉菜单中的“Memory/Browser”查看内存单元,参数设置如下图:注意:下面的参数设置都是以16进制。

此时可以观测到以0x003F9020为起始地址的存储单元内的数据；

10. 单击按钮，开始运行程序,一段时间后,单击按钮，停止程序运行，0x003F9020H～ 0x3F902FH单元的数据的变化，如下图所示：

DSP综合实验报告

DSP综合实验报告

基于DSP的三段式电流保护

综

合

实

验

基于DSP的三段式电流保护

一、实验目的：

1．通过DSP程序的设计模拟继电保护跳闸实验，进一步了解DSP在继电保护中的应用。

2.理论与实践相结合，强化学生的工程实际能力。

3.通过具体电路的设计和调试，加深对电力系统微机保护整个流程的理解，锻炼运用常用算法编程解决问题的能力。

4.通过实验线路的设计，计算及实际操作，使理论与实践相结合，增加感性认识，使书本中的知识更加巩固。培养动手能力，增强对DSP运用的能力,培养分析查找故障的能力。

二、硬件电路：

2·1实验设备

DSP板、仿真器、直流电源、吸锡器、电烙铁、万用表，示波器、调压器、灯泡、螺丝刀、导线若干

2·2 DSP芯片F2812介绍

DSP2812功能比单片机强大的多,TMS320F2812 是美国TI 公司推出的C2000

平台上的定点32 位DSP 芯片，适合用于工业控制，电机控制等，用途广泛，应该相当于单片的升级版。运行时钟也快可达150MHz，处理性能可达150MIPS，每条指令周期6.67ns。IO口丰富，对用户一般的应用来说足够了。两个串口。具有12位的0~3.3v的AD转换等。具有片内128k×16位的片内FLASH，18K ×16

位的SRAM，一般的应用系统可以不要外扩存储器。

(1).ADC编程

TMS320F2812带有两个8选1多路切换器和双采样/保持器的12位ADC，模拟量输入范围为 0～3V，最快转换速率为80ns，选用10kSPS采样率，并采用EVA的定时器（0.1ms）自动触发方式，可同时采样4个通道，并采用每次转换结束的中断方式来纪录采样结果（右移4位）。转换结果=（212-1）×（输入的模拟信号-ADCLO）/3 ADC转换时，首先初始化DSP系统，然后设置PIE中断矢量表，再初始化ADC模块，接着将ADC中断的入口地址装入中断矢量表并开中断，然后再启动0.1ms定时器，同时等待ADC中断，最后在ADC中断中读取ADC转换结果，并用软件启动下一次中断。
