IPDATA-CCNA实验手册 标准版_NoRestriction

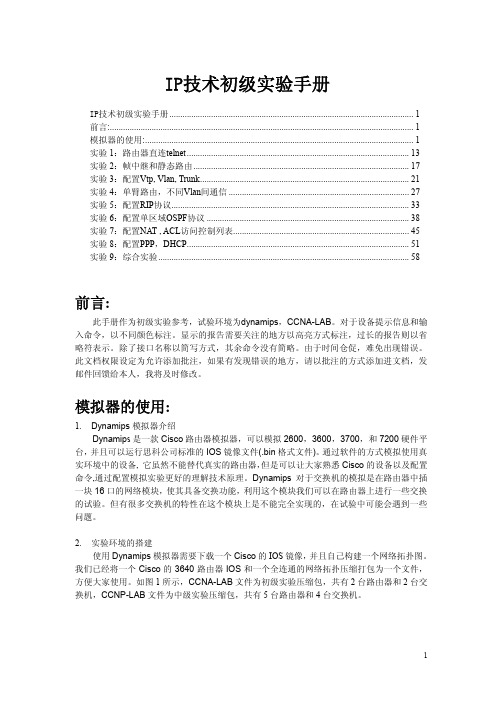

IP技术初级实验手册IP技术初级实验手册 (1)前言: (1)模拟器的使用: (1)实验1：路由器直连telnet (13)实验2：帧中继和静态路由 (17)实验3：配置Vtp, Vlan, Trunk (21)实验4：单臂路由，不同Vlan间通信 (27)实验5：配置RIP协议 (33)实验6：配置单区域OSPF协议 (38)实验7：配置NAT , ACL访问控制列表 (45)实验8：配置PPP，DHCP (51)实验9：综合实验 (58)前言:此手册作为初级实验参考，试验环境为dynamips，CCNA-LAB。

对于设备提示信息和输入命令，以不同颜色标注。

显示的报告需要关注的地方以高亮方式标注，过长的报告则以省略符表示。

除了接口名称以简写方式，其余命令没有简略。

由于时间仓促，难免出现错误。

此文档权限设定为允许添加批注，如果有发现错误的地方，请以批注的方式添加进文档，发邮件回馈给本人，我将及时修改。

模拟器的使用:1. Dynamips模拟器介绍Dynamip s是一款Cisco路由器模拟器，可以模拟2600，3600，3700，和7200硬件平台，并且可以运行思科公司标准的IOS镜像文件(.bin格式文件)。

通过软件的方式模拟使用真实环境中的设备, 它虽然不能替代真实的路由器，但是可以让大家熟悉Cisco的设备以及配置命令,通过配置模拟实验更好的理解技术原理。

Dynamips对于交换机的模拟是在路由器中插一块16口的网络模块，使其具备交换功能，利用这个模块我们可以在路由器上进行一些交换的试验。

但有很多交换机的特性在这个模块上是不能完全实现的，在试验中可能会遇到一些问题。

2.实验环境的搭建使用Dynamips模拟器需要下载一个Cisco的IOS镜像，并且自己构建一个网络拓扑图。

我们已经将一个Cisco的3640路由器IOS和一个全连通的网络拓扑压缩打包为一个文件，方便大家使用。

如图1所示，CCNA-LAB文件为初级实验压缩包，共有2台路由器和2台交换机，CCNP-LAB文件为中级实验压缩包，共有5台路由器和4台交换机。

一、实验目的学习使用ACL（访问控制列表）来控制网络访问。

二、实验设备路由器三台，pc两台，连线若干三、实验内容1、按上图连接好网络，设置好主机名。

2、设置主机IP：A：f0:192.168.1.1/24,s0:200.1.1.1/30B: s0:200.1.2.1/30;s1:200.1.1.2/30C:s1:200.1.2.2/30;f0:192.168.2.1/24Ftp server：192.168.1.2/24 gateway：192.168.1.1/24Web server：192.168.2.2/24 gateway：192.168.2.1/24咨询电话：咨询：实验目的：熟悉RIP协议的配置方法，和使用CISCO发现协议访问其他路由器。

实验要求：熟练配置RIP协议，掌握RIP v1和RIPv2的区别与特点。

实验设备：三台CISCO1721路由器，两台PC，交叉双绞线两根，Serial连线两根。

实验步骤：1、设置三台路由器的主机名为A，B，C。

将pc1与A的以太网口相连，pc2与C的以太网口相连。

将A的S0口与B的S1口相连，将B的S0口与C的S1口相连。

咨询电话：咨询：Pc1 Pc21、按上图将pc、交换机和路由器连接好。

2、在特权模式下设置子网掩码的格式，用term ip netmask-format命令。

命令格式为：router#term ip bitcount | decimal | hexadecimal3、为pc和路由器设置IP。

Pc1---192.168.1.1/24，网关为：192.168.1.2，A：f0---192.168.1.2/24，S0---192.168.3.1/24。

B：S1---192.168.3.2/24，S0---192.168.4.1/24。

C：S1---192.168.4.2/24，f0---192.168.2.2/24。

Pc2---192.168.2.1/24，网关为192.168.2.2。

静态路由实验实验1：基本静态路由配置实验需求： R1 能通访问（ping通）R3实验配置步骤：R1的基本配置：--- System Configuration Dialog ---Continue with configuration dialog? [yes/no]: n！Router>enable ----进入特权模式Router#config t ---进入全局配置模式Router(config)#hostname R1 ---修改系统的名字R1(config)#interface f0/0 ----进入到接口配置下R1(config-if)#ip address 12.1.1.1 255.255.255.0 ----接口配置地址R1(config-if)#no shutdown ---开启接口R2的基本配置：--- System Configuration Dialog ---Continue with configuration dialog? [yes/no]: n！Router>enable ----进入特权模式Router#config t ---进入全局配置模式Router(config)#hostname R2 ---修改系统的名字R2(config)#interface f0/0 ----进入到接口配置下R2(config-if)#ip address 12.1.1.2 255.255.255.0 ----接口配置地址R2(config-if)#no shutdown ---开启接口！R2(config)#interface f0/1 ----进入到接口配置下R2(config-if)#ip address 23.1.1.2 255.255.255.0 ----接口配置地址R2(config-if)#no shutdown ---开启接口R3的基本配置：--- System Configuration Dialog ---Continue with configuration dialog? [yes/no]: n！Router>enable ----进入特权模式Router#config t ---进入全局配置模式Router(config)#hostname R3 ---修改系统的名字R1(config)#interface f0/1 ----进入到接口配置下R1(config-if)#ip address 23.1.1.3 255.255.255.0 ----接口配置地址R1(config-if)#no shutdown ---开启接口R1上配置去往23.1.1.0/24 网段的静态路由R1(config)#ip route 23.1.1.0 255.255.255.0 12.1.1.2！R1#show ip route ---查看路由表12.0.0.0/24 is subnetted, 1 subnetsC 12.1.1.0 is directly connected, FastEthernet0/023.0.0.0/24 is subnetted, 1 subnetsS 23.1.1.0 [1/0] via 12.1.1.2R3上配置去往12.1.1.0/24网段的静态路由R3(config)#ip route 12.1.1.0 255.255.255.0 23.1.1.2！R3(config)#do sh ip routeGateway of last resort is not set12.0.0.0/24 is subnetted, 1 subnetsS 12.1.1.0 [1/0] via 23.1.1.223.0.0.0/24 is subnetted, 1 subnetsC 23.1.1.0 is directly connected, FastEthernet0/1测试R1-到-R3的通信R1#ping 23.1.1.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 23.1.1.3, timeout is 2 seconds: ..!!!备注：前面丢掉了2个包，说明再做ARP地址解析的时候丢弃的。

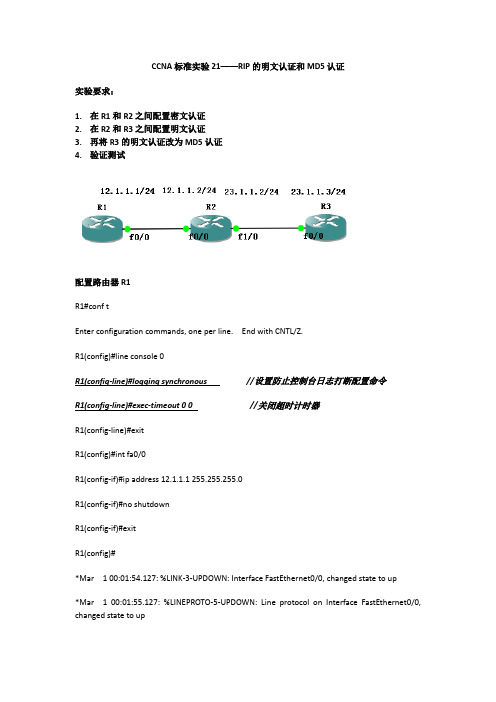

CCNA标准实验21——RIP的明文认证和MD5认证实验要求：1.在R1和R2之间配置密文认证2.在R2和R3之间配置明文认证3.再将R3的明文认证改为MD5认证4.验证测试配置路由器R1R1#conf tEnter configuration commands, one per line. End with CNTL/Z.R1(config)#line console 0R1(config-line)#logging synchronous //设置防止控制台日志打断配置命令R1(config-line)#exec-timeout 0 0 //关闭超时计时器R1(config-line)#exitR1(config)#int fa0/0R1(config-if)#ip address 12.1.1.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exitR1(config)#*Mar 1 00:01:54.127: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up*Mar 1 00:01:55.127: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upR1(config)#router rip //启用RIP协议R1(config-router)#version 2 //启用版本2R1(config-router)#network 12.1.1.0 //宣告网段R1(config-router)#exitR1(config)#配置路由器R2R2#conf tEnter configuration commands, one per line. End with CNTL/Z.R2(config)#line console 0R2(config-line)#logging synchronousR2(config-line)#exec-timeout 0 0R2(config-line)#exitR2(config)#int fa0/0R2(config-if)#ip address 12.1.1.2 255.255.255.0R2(config-if)#no shutdownR2(config-if)#exitR2(config)#in*Mar 1 00:03:57.947: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up*Mar 1 00:03:58.947: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upR2(config)#int fa1/0R2(config-if)#ip address 23.1.1.2 255.255.255.0R2(config-if)#no shutdownR2(config-if)#exitR2(config)#*Mar 1 00:04:22.155: %LINK-3-UPDOWN: Interface FastEthernet1/0, changed state to up*Mar 1 00:04:23.155: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0, changed state to upR2(config)#router ripR2(config-router)#version 2R2(config-router)#network 12.1.1.0R2(config-router)#network 23.1.1.0R2(config-router)#exitR2(config)#配置路由器R3R3#conf tEnter configuration commands, one per line. End with CNTL/Z.R3(config)#line console 0R3(config-line)#logging synchronousR3(config-line)#exec-timeout 0 0R3(config-line)#exitR3(config)#int fa0/0R3(config-if)#ip address 23.1.1.3 255.255.255.0R3(config-if)#no shutdownR3(config-if)#exitR3(config)#*Mar 1 00:06:05.763: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up*Mar 1 00:06:06.763: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upR3(config)#router ripR3(config-router)#version 2R3(config-router)#network 23.1.1.0R3(config-router)#exitR3(config)#在R1上配置MD5认证R1(config)#key chain ccna //创建一个名为ccna的钥匙包R1(config-keychain)#key 1 //定义钥匙的序号R1(config-keychain-key)#key-string ccna //定义钥匙的密码R1(config-keychain-key)#exitR1(config-keychain)#exitR1(config)#int fa0/0 //进入接口配置模式R1(config-if)#ip rip authenR1(config-if)#ip rip authentication ?key-chain Authentication key-chainmode Authentication modeR1(config-if)#ip rip authentication mode ?md5 Keyed message digesttext Clear text authenticationR1(config-if)#ip rip authentication mode md5 //配置该接口的认证模式为MD5^R1(config-if)#ip rip authentication key-chain ccna //在该接口调用上面定义的钥匙R1(config-if)#首先验证一下（注意在验证之前一定要清除所有路由器的路由表）R1#show ip route *R2#show ip route *R3#show ip route *R1#ping 23.1.1.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 23.1.1.2, timeout is 2 seconds:.....Success rate is 0 percent (0/5)R1#注意：RIP认证要在同一链路的路由器端到端接口同时配置下面在路由器R2上配置RIP认证R2(config)#key chain ccnaR2(config-keychain)#key 1R2(config-keychain-key)#key-string ccnaR2(config-keychain-key)#exitR2(config-keychain)#exitR2(config)#int fa0/0R2(config-if)#ip rip authentication ?key-chain Authentication key-chainmode Authentication modeR2(config-if)#ip rip authentication mode md5R2(config-if)#ip rip authentication key-chain ccnaR2(config-if)#再次验证配置R1#ping 23.1.1.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 23.1.1.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 28/42/64 ms R1#下面在路由器R2和R3之间的接口配置明文认证R2(config)#key chain ciscoR2(config-keychain)#key 2R2(config-keychain-key)#key-string ciscoR2(config-keychain-key)#exitR2(config-keychain)#exitR2(config)#int fa1/0R2(config-if)#ip rip authentication ?key-chain Authentication key-chainmode Authentication modeR2(config-if)#ip rip authentication mode text //明文认证R2(config-if)#ip rip authentication key-chain cisco //接口调用明文认证R2(config-if)#exitR2(config)#验证配置R1#ping 23.1.1.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 23.1.1.3, timeout is 2 seconds: .....Success rate is 0 percent (0/5)R1#在R3上配置明文认证R3(config)#key chain ciscoR3(config-keychain)#key 2R3(config-keychain-key)#key-string ciscoR3(config-keychain-key)#exitR3(config-keychain)#exitR3(config)#int fa0/0R3(config-if)#ip rip authentication mode textR3(config-if)#ip rip authentication key-chain ciscoR3(config-if)#exitR3(config)#再次验证R1#ping 23.1.1.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 23.1.1.3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 48/77/92 ms R1#将R3的认证模式改为密文认证R3(config)#int fa0/0R3(config-if)#ip rip authentication mode md5R3(config-if)#ip rip authentication key-chain ciscoR3(config-if)#验证配置R1#ping 23.1.1.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 23.1.1.3, timeout is 2 seconds: .....Success rate is 0 percent (0/5)R1#注意：认证路由器不仅认证模式一致，而且认证密码也要一致。

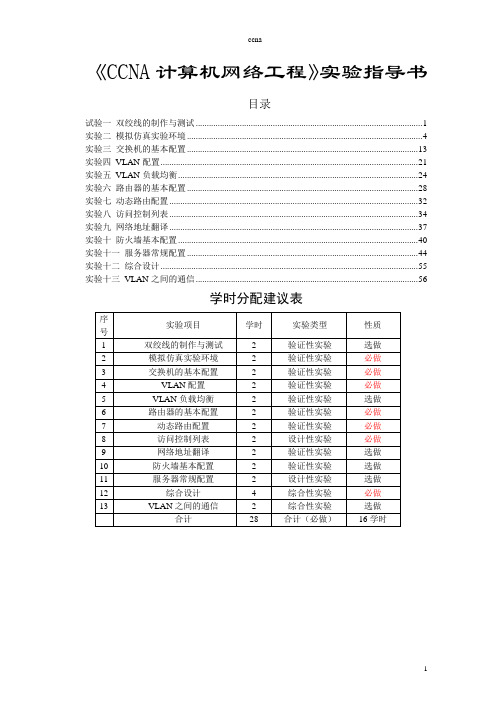

ccna《CCNA计算机网络工程》实验指导书目录试验一双绞线的制作与测试 (1)实验二模拟仿真实验环境 (4)实验三交换机的基本配置 (13)实验四VLAN配置 (21)实验五VLAN负载均衡 (24)实验六路由器的基本配置 (28)实验七动态路由配置 (32)实验八访问控制列表 (34)实验九网络地址翻译 (37)实验十防火墙基本配置 (40)实验十一服务器常规配置 (44)实验十二综合设计 (55)实验十三VLAN之间的通信 (56)学时分配建议表序实验项目学时实验类型性质号1 双绞线的制作与测试2 验证性实验选做2 模拟仿真实验环境 2 验证性实验必做3 交换机的基本配置 2 验证性实验必做4 VLAN配置 2 验证性实验必做5 VLAN负载均衡 2 验证性实验选做6 路由器的基本配置 2 验证性实验必做7 动态路由配置 2 验证性实验必做8 访问控制列表 2 设计性实验必做9 网络地址翻译 2 验证性实验选做10 防火墙基本配置 2 验证性实验选做11 服务器常规配置 2 设计性实验选做12 综合设计 4 综合性实验必做13 VLAN之间的通信 2 综合性实验选做合计28 合计（必做）16学时试验一 双绞线的制作与测试一、实验目的：1、 了解传输介质的分类2、 了解与布线有关的标准与标准组织3、 掌握三类UTP 线缆的用途与制作4、 了解UTP 线缆测试的主要指标，并掌握简单网络线缆测试仪的使用二、相关知识介绍：1UTP 线缆的分类：UTP 按照性能与质量的不同可以分为 一类线缆（CAT 1） 二类线缆（CAT 2） 三类线缆（CAT 3） 四类线缆（CAT 4） 五类线缆（CAT 5） 超五类线缆（CAT 5e ） 六类线缆（CAT 6）其中只有CAT 3、CAT 4、CAT 5、CAT 5E 和CAT 6可以用于局域网。

CAT 5的传输速率为10Mbps 至100Mbps ，阻抗为100Ohm ，线缆的最大传输距离为100米。

ＣＣＮＡ　实验手册标准实验目录前言.............................................................................................................................................................- 3 - 第1篇：设备管理专题实验...........................................................................................................................- 4 - 实验01：熟悉互联操作系统..................................................................................................................- 4 - 实验02：路由器的物理模块配置..........................................................................................................- 6 - 实验03：路由器的基本配置................................................................................................................- 12 - 实验04：思科发现协议CDP................................................................................................................- 15 - 实验05：管理路由器的配置文件........................................................................................................- 16 - 实验06：路由器、交换机密码的恢复................................................................................................- 16 - 实验07：路由器IOS映像文件管理......................................................................................................- 18 - 实验08：Telnet登录设备配置..............................................................................................................- 21 - 实验09：使用SDM配置设备................................................................................................................- 22 - 第2篇：交换原理专题实验.........................................................................................................................- 27 - 实验10：Catalyst 2900配置.................................................................................................................- 27 - 实验11：交换机端口安全....................................................................................................................- 30 - 实验12：虚拟局域网配置....................................................................................................................- 32 - 实验13：VLAN中继协议VTP..............................................................................................................- 35 - 实验14：生成树协议STP.....................................................................................................................- 37 - 实验15：无线局域网配置....................................................................................................................- 38 - 第3篇：路由协议专题实验.........................................................................................................................- 40 - 实验16：IP地址相关练习题.................................................................................................................- 40 - 实验17：单臂路由通信解决方案........................................................................................................- 44 - 实验18：静态路由与默认路由实验....................................................................................................- 46 - 实验19：路由信息协议(RIP)实验.......................................................................................................- 47 - 实验20：增强内部网关协议(EIGRP)实验..........................................................................................- 49 - 实验21：开放式最短路径优先协议(OSPF)实验................................................................................- 51 - 第4篇：广域网专题实验.............................................................................................................................- 52 - 实验22：串口链路HDLC、PPP封装实验...........................................................................................- 52 - 实验23：串口链路帧中继封装实验....................................................................................................- 54 - 第5篇：业务应用专题实验.........................................................................................................................- 57 - 实验24：IP访问控制列表(IP Access-List)...........................................................................................- 57 - 实验25：网络地址翻译(NAT)..............................................................................................................- 61 -第1篇：设备管理专题实验实验01：熟悉互联操作系统实验目的掌握超级终端配置要点了解IOS的启动过程。

CCNA 实验手册实验一：1900系列交换机基本配置1.设置交换机的主机名为open-lab2.管理IP地址：10.1.1.13.默认网关10.1.1.2544.查看交换机IOS版本，运行的配置，IP地址，接口e0/1的信息步骤：1.全局配置模式hostname open-lab会看到显示的变化2.ip address 10.1.1.1 255.255.255.03.ip default-gateway 10.1.1.2544.show version, show running-config, show ip, show int e0/1. 注意Tab和“?”键的使用实验二：路由器的基本配置1.配置主机名：将相应的路由器设置相应的主机名，如路由器1设为R12.设置登陆欢迎信息Welcome to open-lab3.在路由器的一个接口上设置其描述，如R1的s0与R2相连，描述为to R24.查看路由器的IOS版本，IOS文件名，flash大小，flash可用空间。

查看CPU的利用率。

步骤：1.hostname R12.banner Welcome to open-lab3.interface s0description to R24.show version; IOS文件名有两种方法查看：show flash, show version; show processes实验三：设置路由器或交换机的控制进程1.将VTY的密码设为cisco2.设置进入特权模式的密码为cisco并加密3.配置CONSOLE线，防止通过CONSOLE口的会话超时4.配置CONSOLE线，重新显示被打断的输入信息。

步骤：1.line vty 0 4password cisco2.enable secret cisco3.line con 0exec-timeout 0 04.logging synchronous实验四：路由器间的通讯1.配置接口的IP地址地址规则：前2位是192.168，后两位为X.X。

建策CCNA机架说明1.首先确保您的PC是自动获取IP2.查看用什么方式登录到设备上，如果是用以太网线telnet登录时，请按照以下步骤。

3.开始，运行，CMD ，回车，测试是否可以PING通192.168.1.2234.输入telnet 192.168.1.2235.telnet成功后，会出现输入密码的界面，输入ccna，进入了为TerminalServer的路由器的用户模式。

5．当您第一次登陆到机架的时候，请输入r1进入1号机器，退出请同时按CTRL+SHIFT+6，松开后按X,退出到TerminalServer.同理r2 进入2号，r3进入3号机器。

6．之后您想再次登陆到1号机器的时候，请输入1 即可，2 号机器请输入2，3号机器请输入3。

7．当遇到线路不通或无法登陆时，请输入clear line & (&为您认为不通的那条线路)，比如2号线路登陆不进去，则clear line 2,之后按回车清除线路后，请输入r2让路由器重新认一次。

如果是用console口登陆时则是直接打开超级终端并将COM口设置为默认值。

如遇其他问题，请找相关实验老师。

实验一认识设备端口及连接一、路由器接口1. 局域网接口（1）A UI端口AUI端口它就是用来与粗同轴电缆连接的接口，它是一种“D”型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。

路由器可通过粗同轴电缆收发器实现与10Base-5网络的连接。

但更多的则是借助于外接的收发转发器（AUI-to-RJ-45），实现与10Base-T以太网络的连接。

当然，也可借助于其他类型的收发转发器实现与细同轴电缆（10Base-2）或光缆（10Base-F）的连接。

AUI接口示意图如图1所示。

此主题相关图片如下：（2）．RJ-45端口RJ-45端口是我们最常见的端口了，它是我们常见的双绞线以太网端口。

因为在快速以太网中也主要采用双绞线作为传输介质，所以根据端口的通信速率不同RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。

CCNA思科配置实验思科配置实验（适用于CCNA）1. 设置计算机ip地址设置PCA 的IP地址为：10.65.1.1 255.255.0.0 网关：10.65.1.2 设置PCB 的IP地址为：10.66.1.1 255.255.0.0 网关：10.66.1.2 设置ROA f0/0 IP 为：10.65.1.2 255.255.0.0设置ROA f0/1 IP 为：10.66.1.2 255.255.0.0设置计算机PCA的ip地址和网关的操作：[rootPCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0 [rootPCA root]# ifconfig[rootPCA root]# route add default gw 10.65.1.2[rootPCA root]# route设置计算机PCB的ip地址和网关的操作：[rootPCB root]# ifconfig eth0 10.66.1.1 netmask 255.255.0.0 [rootPCB root]# ifconfig[rootPCA root]# route add default gw 10.66.1.2[rootPCA root]# route2. 双击Router A，配置路由器的接口IP地址：router>enrouter#conf trouter(config)#hostname roaroa(config)int f0/0roa(config-if)#ip address 10.65.1.2 255.255.0.0roa(config-if)#no shutdown (默认是shutdown)roa(config-if)#exitroa(config)int f0/1roa(config-if)#ip address 10.66.1.2 255.255.0.0roa(config-if)#no shutroa(config)int s0/0roa(config-if)#ip address 10.67.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#clock rate 64000roa(config)int s0/1roa(config-if)#ip address 10.68.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#exitroa(config)#ip routing (默认是关闭的)3．检查网络联通情况[rootPCA root]# ping 10.65.1.2 (通) (ping自己的网关) [rootPCA root]# ping 10.66.1.2 (通) (ping f0/1) [rootPCA root]# ping 10.66.1.1 (通) (ping PCB) [rootPCA root]# ping 10.67.1.2 (不通) (端口空时down) [rootPCA root]# ping 10.68.1.2 (不通) (端口空时down)[rootPCB root]# ping 10.66.1.2 (通) (ping自己的网关) [rootPCB root]# ping 10.65.1.2 (通) (ping f0/0) [rootPCB root]# ping 10.65.1.1 (通) (ping PCA) [rootPCB root]# ping 10.67.1.2 (不通) (端口s0/0空时down) [rootPCB root]# ping 10.68.1.2 (不通) (端口s0/1空时down)roa#ping 10.65.1.1 (通) (ping PCA)roa#ping 10.65.1.2 (通) (ping f0/0)roa#ping 10.66.1.1 (通) (ping PCB)roa#ping 10.66.1.2 (通) (ping f0/1)roa#ping 10.67.1.2 (不通) (端口s0/0空时down)roa#ping 10.68.1.2 (不通) (端口s0/1空时down)下面我们做这个几个小实验：(1) 将路由器的接口f0/0关闭roa#conf troa(config)#int f0/0roa(config-if)#shutdownroa(config-if)#endroa#ping 10.65.1.2 (不通，端口down掉)roa#show int f0/0 (f0/0 is down，line proto is down) [rootPCA root]# ping 10.65.1.2 (不通)激活f0/0端口:roa(config)#int f0/0roa(config-if)#no shutroa(config-if)#endroa#ping 10.65.1.2 (通)去掉PCA与f0/0的连线roa#sh int f0/0 (f0/0 is up，line proto is down)roa#ping 10.65.1.2 (不通)roa#sh int s0/0 (s0/0 is down，line proto is down)roa#sh int s0/1 (s0/1 is down，line proto is down) serial口当没有连线时(2) 关闭路由器的路由roa#conf troa(config)#no ip routing[rootPCA root]# ping 10.65.1.2 (通) (ping 自己的网关)[rootPCA root]# ping 10.66.1.1 (不通)(路由器不能转发了)[rootPCB root]# ping 10.66.1.2 (通) (ping 自己的网关)[rootPCB root]# ping 10.65.1.1 (不通)(路由器不能转发了)计算机可以ping与其相连的端口，但不能ping通下面的计算机，因为no ip routing后不具备转发的功能了。
