浅析红外测温技术在变电运行中的应用

红外测温技术在变电运行中的应用发布时间：2022-10-08T05:29:18.664Z 来源：《新型城镇化》2022年19期作者：郭文波[导读] 红外热像仪具有普查效率高、检测灵敏可靠、不停电、安全性好等优点，可以清楚地显示故障部位和故障的严重程度，能够进行设备缺陷热分布场的分析，比传统的预防性试验更能有效地检测出与运行电压、负荷电流有关的设备缺陷。

目前，电力系统都在由计划检修向状态检修过渡，红外诊断技术可以为状态检修提供有利的科学依据。

随着电力工业的高速发展和普及，应用红外成像技术已经成为电力企业科技进步的必然需求。

郭文波内蒙古电力（集团）有限公司呼和浩特供电分公司内蒙古呼和浩特 010050摘要：红外热像仪具有普查效率高、检测灵敏可靠、不停电、安全性好等优点，可以清楚地显示故障部位和故障的严重程度，能够进行设备缺陷热分布场的分析，比传统的预防性试验更能有效地检测出与运行电压、负荷电流有关的设备缺陷。

目前，电力系统都在由计划检修向状态检修过渡，红外诊断技术可以为状态检修提供有利的科学依据。

随着电力工业的高速发展和普及，应用红外成像技术已经成为电力企业科技进步的必然需求。

关键词：红外测温技术；变电运行；应用1 红外测温技术的应用原理红外测温技术是一种基于红外线技术为基本原理的设计模式，能够实现对电气设备的温度检测工作，以此保证电气设备的正常运行。

红外测温技术的设计原理为：根据物质构成的基本成分，即原子与分子，两者的组成与分布排列方式各不相同，并按照一定的序列作出排序。

众多的原子与分子处于不同的排列组合模式下，而每一种排列方式均会形成一种物质，也便造就了物质的差异化特性。

原子与分子在运动阶段，拥有高速运转的特性，且存在一定的运转规律，在整个高速运转阶段能够向外界产生一种辐射热量，该辐射热量被称为热辐射现象。

鉴于此，红外测温技术便是依据热辐射热量实现电气设备的温度检测，继而保障设备处于正常的工作温度范围之内。

论红外测温技术在变电运行中的应用随着现代科技的不断发展，红外测温技术在各个行业中得到了广泛的应用，其中在变电运行中的应用更是备受关注。

红外测温技术通过测量目标物体发出的红外辐射来获取物体的温度信息，具有非接触、快速、准确的特点，因此在变电运行中起着非常重要的作用。

以下将详细介绍红外测温技术在变电运行中的应用。

红外测温技术在变电设备检测中发挥了重要作用。

在变电设备运行过程中，由于电流的不断通过和设备自身的损耗，设备会产生一定的热量，存在着过载、短路等故障可能。

传统的温度测量需要直接接触被测物体，不仅存在安全隐患，而且对设备的正常运行造成了一定的影响。

而采用红外测温技术，可以在不接触设备的情况下，迅速准确地获取设备表面的温度信息，及时发现设备的异常热点，及时进行故障排查和处理，确保设备的安全稳定运行。

红外测温技术在电力线路巡检中也发挥了重要作用。

电力线路是电力系统的重要组成部分，其运行状态直接关系着电网的稳定性和安全性。

而传统的电力线路巡检需要人员亲临现场，耗费人力物力，而且存在一定的安全隐患。

而采用红外测温技术，可以在无需接触电力线路的情况下，远程快速地获取线路的温度信息，及时发现线路存在的潜在故障隐患，及时进行维护和修复，提高线路的安全可靠性。

红外测温技术在变电站环境监测中也发挥了重要作用。

变电站作为电力系统的重要节点，其环境参数的稳定与否直接关系着系统的运行状态。

而变电站的环境参数包括温度、湿度等，而通过红外测温技术可以及时快速地对变电站的环境参数进行监测，确保变电站的环境参数处于安全稳定的状态，保障电力系统的正常运行。

红外测温技术在变电运行中的应用是非常广泛的，它不仅可以提高变电设备的安全可靠性，降低人员巡检的成本，而且还可以提高电网系统的稳定性和安全性，是电力行业的一项重要技术。

相信随着科技的不断发展，红外测温技术在变电运行中的应用将会更加广泛，为电力系统的安全稳定运行提供更加有效的保障。

论红外测温技术在变电运行中的应用
红外测温技术是一种无接触，高精度的测温方法，通过对红外辐射能量的检测，可以准确地测量物体的表面温度。

在变电运行中，红外测温技术可以应用于变电设备的运行状态监测、故障诊断以及预防性维护等方面，以提高变电站的安全性和可靠性。

在变电设备的运行状态监测方面，红外测温技术可以用于测量变压器、断路器、隔离开关、电缆和电气连接的温度。

这些设备在运行中可能会产生过热现象，导致设备的故障和安全事故。

通过定期的红外测温，可以快速检测并识别设备的异常温度，及时采取合适的措施进行修复或更换，从而保障设备的安全运行。

在故障诊断方面，红外测温技术可以用于检测变电设备的故障特征。

例如，在变压器绕组结构中，如果存在绕组接头松动或者铜线短路等故障，就可能会导致故障区域局部温度升高。

通过红外测温技术可以精准地探测到这些异常温度，然后结合其他检测手段进行故障诊断和排查，并及时处理故障。

在预防性维护方面，红外测温技术可以用于检测设备的热负荷和功耗变化。

通过监测设备的表面温度变化，可以确定设备的热负荷和功耗变化情况，为设备的维护提供参考依据。

此外，通过红外测温技术监测设备的绝缘系统，可以发现潜在的故障风险，及时采取维护措施，避免设备失效。

总之，红外测温技术在变电运行中的应用非常广泛，可以有效的提高变电站的安全性和可靠性。

随着技术的发展和应用的推广，红外测温技术将在变电领域发挥越来越重要的作用，为变电站的安全运行保驾护航。

红外测温技术在变电运行中的应用分析内蒙古自治区乌兰察布市 012000摘要：随着社会不断的发展，人们对电力的需求不断增加，这对电力系统运行稳定性提出明确要求。

而变电系统运行状态直接对变电系统运行造成影响。

基于此，研究中将正对变电运行中红外测温技术应用方式进行分析，并结合实际案例分析该技术应用成效，以期为运维人员工作提供有力支持。

关键词：红外测温技术；变电运行；应用策略引言红外测温技术主要是指利用电子传感器从各种电气设备中获取热辐射数据，并通过其特性和功能将这些信号转换为图像和数据信号的技术。

通过检测温度变化，可以检测设备是否工作异常，尤其是红外测温技术的热图，不仅能在检测时取得更准确的结果，而且能快速地建立范围效应曲线。

1红外测温技术原理与优势红外测温技术属于基于红外辐射原理的现代化技术，其实际应用中需首先利用探测设备试选物体信号转换，随后依托于成像设备输出电信号，此过程中需保证信号精准性，最后利用显示设备将所采集物体位置与模拟对象温度展现出来即可掌握物体基本情况，并利用热成像获取其热量分布。

该技术应用于变电运行故障检测的原理为，利用温度感知结果，判断故障出现原因。

相较于常规检测技术，红外测温技术优势主要体现在：（1）在红外线支持下，该技术可在不直接接触物体情况下进行准确检测，即支持远距离检测；（2）该技术检测效率较高，可以在短时间内得到检测结果，方便快速排除设备故障；（3）该技术实际应用中支持多个设备同步检测，实用性较强；（4）该技术适用于多种设备检测。

在对难以接触、温度较高或检测难度较大的设备而言，红外测温技术可以有效辅助设备检测工作开展；（5）检测精度较高。

精度高是红外测温技术得到广泛认可与应用的重要基础。

利用该技术开展设备故障检测过程中，物体温度对检测结果影响相对较小，这就使得该技术所获取结果精度远高于常规检测方法。

2红外测温技术在变电运维中的应用需注意的问题2.1主观因素主观因素直接或间接影响此技术的应用质量。

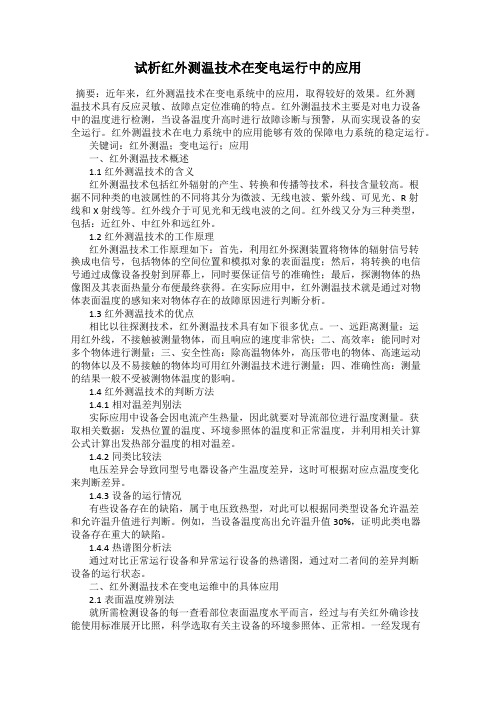

试析红外测温技术在变电运行中的应用摘要：近年来，红外测温技术在变电系统中的应用，取得较好的效果。

红外测温技术具有反应灵敏、故障点定位准确的特点。

红外测温技术主要是对电力设备中的温度进行检测，当设备温度升高时进行故障诊断与预警，从而实现设备的安全运行。

红外测温技术在电力系统中的应用能够有效的保障电力系统的稳定运行。

关键词：红外测温；变电运行；应用一、红外测温技术概述1.1红外测温技术的含义红外测温技术包括红外辐射的产生、转换和传播等技术，科技含量较高。

根据不同种类的电波属性的不同将其分为微波、无线电波、紫外线、可见光、R射线和X射线等。

红外线介于可见光和无线电波的之间。

红外线又分为三种类型，包括：近红外、中红外和远红外。

1.2红外测温技术的工作原理红外测温技术工作原理如下：首先，利用红外探测装置将物体的辐射信号转换成电信号，包括物体的空间位置和模拟对象的表面温度；然后，将转换的电信号通过成像设备投射到屏幕上，同时要保证信号的准确性；最后，探测物体的热像图及其表面热量分布便最终获得。

在实际应用中，红外测温技术就是通过对物体表面温度的感知来对物体存在的故障原因进行判断分析。

1.3红外测温技术的优点相比以往探测技术，红外测温技术具有如下很多优点。

一、远距离测量：运用红外线，不接触被测量物体，而且响应的速度非常快；二、高效率：能同时对多个物体进行测量；三、安全性高：除高温物体外，高压带电的物体、高速运动的物体以及不易接触的物体均可用红外测温技术进行测量；四、准确性高：测量的结果一般不受被测物体温度的影响。

1.4红外测温技术的判断方法1.4.1相对温差判别法实际应用中设备会因电流产生热量，因此就要对导流部位进行温度测量。

获取相关数据：发热位置的温度、环境参照体的温度和正常温度，并利用相关计算公式计算出发热部分温度的相对温差。

1.4.2同类比较法电压差异会导致同型号电器设备产生温度差异，这时可根据对应点温度变化来判断差异。

变电运维中红外测温技术的应用随着电力行业的不断发展，变电站的运维工作也变得日益重要。

作为电力系统的重要组成部分，变电站的正常运行对电网的稳定运行起着至关重要的作用。

而在变电站的运维过程中，红外测温技术的应用正变得越来越普遍。

本文将着重介绍变电运维中红外测温技术的应用及其重要性。

我们来介绍一下红外测温技术。

红外测温技术是一种利用红外线辐射测量目标表面温度的技术。

利用红外热像仪或红外测温枪等设备，可以在不接触目标表面的情况下，精确地测量目标的温度。

这种技术在变电运维中的应用，可以帮助人们及时、准确地发现变电站设备中存在的问题，从而保障电力系统的安全稳定运行。

在变电站的运维中，红外测温技术的应用主要体现在以下几个方面：1. 设备温度监测：变电站中的许多设备，如变压器、断路器、隔离开关等，都需要保持在一定的温度范围内才能正常运行。

利用红外测温技术，运维人员可以在不接触设备的情况下，迅速准确地监测设备的温度变化情况，及时发现异常情况并采取相应的应对措施。

2. 热负荷检测：变电站设备的正常运行需要消耗一定的电能，因此会产生一定的热量。

通过红外测温技术，可以对设备的热负荷进行检测，及时发现是否存在过热或者过载情况，为设备的运行状态提供及时的反馈。

3. 故障预警：红外测温技术还可以用于设备的故障预警。

通过对设备表面温度的监测，可以发现设备存在的潜在故障，如局部过热、接触不良等问题，避免设备由于故障产生危险并及时修复。

通过以上应用，可以看出红外测温技术在变电运维中的重要性。

其可以提高运维人员对变电站设备运行状态的监测能力，及时发现设备存在的问题，降低设备的故障率，保障电力系统的安全稳定运行。

红外测温技术还具有以下几点优势：1. 非接触测温：与传统的温度测量方式相比，红外测温技术无需接触目标表面，能够避免因接触而影响被测物体的温度分布，能够在运行中不中断设备的正常运行。

2. 呈像直观：红外测温技术通过红外热像仪可以呈现被测物体的热图像，通过观察热图像可以直观地了解设备的温度分布情况，快速判断设备是否存在异常情况。

红外测温技术在变电运行中的应用分析摘要：在变电站运行中，红外线技术已经得到了广泛的应用与推广，通过该技术，可以全面评估设备的运行状态，具有快速、准确、高效等多方面的优点，是一种现代化的检测技术。

红外测温技术是在红外线技术的基础上逐渐发展而来的技术，该技术主要的优势，就是可以在不影响设备运行状态的基础上完成检测，不仅保證了设备的运行效率，也能满足居民的用电需求，具有可行性。

关键词：红外测温技术;测温方法;影响因素;变电运行;应用引言红外测温技术是变电运行工作中的先进技术，其具备操作便捷且安全性高的特点，通过该种测温技术来检查电力系统当中的设备运行状态，能够提升运维工作效率。

因此，红外测温技术一经证实，就快速获得电力行业的肯定，如今该技术已经处于非常受欢迎的状态。

电力企业的变电运行工作关系到整个电力系统的安全和稳定，而将现金技术引入该工作中能够有效评估设备中可能存在隐患，并对设备的运行状态进行排查，强化变电运行工作力度。

1红外测温技术概述1.1红外测温技术的含义相比于其他类型的检修技术，红外测温技术的技术含量更高，其中蕴含了红外辐射的传播、产生等相关技术。

而事实上，如今我们所使用的红外测温技术中的红外辐射在电磁频谱中也占据十分重要的地位。

因不同电波具有不同属性，所以我们可以根据其性质将其分为紫外线、R射线和x射线等。

红外线则介于无线电波和可见光之间，我国的相关部门对红外线类型也进行了三种划分，分别是远红外、近红外和中红外。

1.2红外测温技术的工作原理红外测温技术在应用过程中首先会应用其内部的红外探测装置，将物体辐射功率转化为电信号，而后再将电信号应用成像设备给予输出，最终将信号传递的信息展现在屏幕上，探测人员就可以根据屏幕展现的图像对探测物体的热像图进行了解。

在实际应用中，该技术也可用于探测物表面温度的感知，而感知结果可以让检测者了解到故障存在的原因。

1.3红外测温技术的优点我国曾经应用的探测技术相比当前使用的红外测温技术差距很大，红外测温技术的优点众多，其不仅可以在未接触检测物的基础上对检测物进行远距离监测，同时也能快速对需要监测的物体进行实际运转情况检测。

红外测温技术在变电运行中的应用分析【摘要】随着电网规模的不断扩大，安全问题已成为变电设备运行过程中最重要的问题。

电气设备过热是引发事故，影响电网正常运行的主要缺陷。

红外测温技术可以对运行中的电力设备进行及时的检测。

本文通过对红外测温技术介绍，结合变电站日常维护测温的实例分析，提出红外测温技术注意事项【关键词】红外测温变电运行设备检测1 引言随着变电设备的数量的不断增加，设备带来的隐患也与日俱增。

红外测温技术自引进我国，由于其不停电、不接触、不取样，方便快捷等优点，目前已在变电站维护工作中广泛应用。

通过对设备缺陷的及时检测、早发现、早处理，大大提高了电网的安全性和稳定性。

2 红外测温技术运行原理物体内部的分子、原子、电子在运动过程中，向下跃迁会向外辐射能量，成为热辐射。

变电设备不同部位的电阻不同，因此在电流电压作用下，温度也各不相同。

由于物体都具有放射红外辐射的功能，并且温度越高，红外辐射越强。

红外测温技术通过将变电设备辐射功率信号，转变成能被看见的设备温度并显示变化情况。

诸如：天气、杂物、人为操作不当等因素引起的电力设备损耗、泄漏电及接触电阻增大，都会导致温度的上升。

红外测温会将温度过高部位变成图像信号，通过分析信号的变化技术专家找出问题所在，并及时处理。

3 红外测温技术在变电运行中的实际应用3.1 提高设备巡视工作质量设备运行人员每天都要对变电站设备进行巡视，主要工作方法为：目测、耳听、手摸等。

其中最常用、最直接的方法是目测，由于人的视力范围有限，只能发现一些易发现或表面问题，而不易察觉延展性问题。

如：一些变电设备在温度稍微升高时不会引起注意，只有温度过高时才会暴露设备缺陷，这时设备已经有所损坏，需耗费大量的人力物力。

红外测温技术能随时监控设备温度变化情况，弥补了人为目测带来的局限性，保证了变电设备的安全运行。

3.2 隔离开关刀口发热造成隔离开关刀口发热的主要因素是：隔离开关由于长期暴露在空气中，经过氧化作用，设备表面形成氧化膜，导致表面电阻和接触电阻增加，出现局部发热现象（见图1、图2所示）。

红外测温技术在变电运行中的应用摘要：变电运维是电力工程正常运行的重要组成部位，其正常可靠运行有着非常重要的作用。

而在变电运维工作中，会存在各种各样的因素直接影响着工作成效。

因此就需要将红外测温技术应用在变电运维中，确保电力设备的正常可靠运行。

本文针对红外测温技术在变电运维中的应用及注意事项进行了详细分析。

关键词：红外测温技术；变电运维；注意事项1红外测温技术的原理红外测温技术的产品质量监控在对设备的安全性和节能性上起着至关重要的作用，近些年来红外测温的设备在技术上不断地进行研发和创新，使其能够覆盖更多的范围，内部功能更加丰富，红外测温设备逐渐占据了市场的主导地位。

与其他的检测设备相比较，红外测温设备具有反应更快、无须接触、方便携带等优点，功能更加人性化，也更符合检测技术人员的需要。

红外测温技术简而言之就是利用红外线，对变电运行中的一些供电设备进行温度检测，主要是实时地对供电设备的运行进行分辨和检查其是否正常，或有无其他的故障。

主要的原理就是让原子和分子在规律的高速运动的过程中对热度产生一定的感应，若供电设备发热，红外测温设备就会感应到并且显示当前状况，相关技术人员看到了就能够及时进行维修，及时避免造成更大的损失。

2红外测温技术的优势2.1在排除常见变电事故方面具有重要价值当社会生产对电力能源的需求量比较大时，这就会导致变电设备承担着比较高的负荷，这自然会使整个系统中所有层级的变电设备都会具有比较大的压力，这极其容易导致变电故障的发生。

但是，红外测温技术应用后，就能够在一定程度上改善这种状况，因为在其具体的操作过程中，会存在一项变电设备故障排查的环节，它与设备查验的效果及设备发生故障时的速率紧密相联。

实践证明，我们想要对电力系统突发事故进行排查，就可以充分利用纵横范围进行温差的对比，最终得出相对应的结果。

我曾经在对相关数据进行定位的过程中，就对这一部分有所收获。

总之，红外测温技术在变电运行中应用后，就对于电力事故的判别产生积极意义，能够在很大程度上避免变电事故发生。

浅谈红外测温在变电运行中的应用摘要：电力系统是国家经济发展的命脉，而电力系统最重要的问题就是安全稳定问题，运行人员的职责之一就是及时发现运行中的安全隐患，积极配合相关部门消除缺陷。

随着电力系统的发展，红外测温技术在变电运行中的应用越来越广泛，尤其是在500kv变电站，一些高压设备隐蔽或发展中的缺陷无法直接发现，但可通过红外测温技术及时发现、准确的处理。

关键词：红外测温电网安全电压致热变电站内的开关、刀闸、to、jo、变压器、避雷器、套管和耦合电容器等各种设备，因为材质、工艺、安装、受潮、放电、老化等原因；存在着各种故障隐患，因此设备的状态检修日益为人们所重视。

红外检测技术以不可比拟的非接触式优点，在电力系统安全生产中发挥着越来越重要的作用，给状态检修提供了重要的依据。

1、红外测温的基本原理由于红外测温仪转换变电设备的辐射功率信号能反映变电设备温度及温度变化，从而得知变电设备的状态。

电力设备的每一种缺陷模式都有相应的表现，由于受环境温度变化、污秽、有害气体腐蚀、风雨雪物等自然力作用，再加上人为设备施工不当造成的设备老化、损坏和接触不良，这必将导致设备的介质损耗、漏电流和接触电阻的增大，从而引起相应的局部发热而使温度升高。

红外测温可得到与景物表面热分布相应的实时的图像。

检测到设备的特定部位的温度，根据温度信号及其变化，通过分析得到设备的缺陷类型，在掌握了设备缺陷类型的基础上，再由人或“专家分析系统”去处理，给出缺陷原因和解释。

2、红外测温的诊断方法2.1表面温度判断法主要根据测得的设备表面温度值，对照2$gb763的有关规定，可以确定一部分电流致热设备的缺陷，对于温度(或温升)超高标准的不能正常工作的设备，可根据设备温度超标的程度，设备负荷的大小，设备的重要性及设备承受机械应力的大小来确定设备缺陷的性质，对在小负荷下温升超标的设备和承受机械应力较大的设备缺陷要从严定性。

2.2温差判断法电流致热型设备若发现设备的热态异常，应按规定进行准确测量并计算相对温差值，判断设备的缺陷的程度，对于负荷小、温升小，相对温差大的设备，如果有条件改变负荷率，可增大负荷电流后进行复测，以确定设备的缺陷性质。
