压缩弹簧疲劳强度安全系数计算
压缩弹簧的疲劳强度安全系数是指弹簧的疲劳强度与设计荷载之比。
疲劳强度是指弹簧承受循环荷载时,不发生破坏的最大应力水平。
设计荷
载则是根据实际工作条件和需求确定的。
计算压缩弹簧的疲劳强度安全系数需要以下步骤:
1.确定工作条件和设计荷载。
包括使用环境的温度、压力、振动等因
素以及弹簧承受的荷载大小和循环次数等。
2.选择合适的弹簧材料。
根据工作条件和要求,选择具有较好耐疲劳
性能的材料,如高强度钢材等。
3.计算弹簧的疲劳强度。
根据弹簧的几何形状和材料特性,使用经验
公式或有限元分析等方法计算出弹簧在工作循环次数下的应力水平。
4.确定疲劳极限。
测试或参考材料数据库,确定所选材料的疲劳极限。
5.计算疲劳强度安全系数。
将弹簧的疲劳强度除以设计荷载,得到疲
劳强度安全系数。
一般要求安全系数大于1,通常为2-4
6.分析和评估结果。
根据计算结果和实际需求,对疲劳强度安全系数
进行评估,如是否满足设计要求、是否需要采取进一步措施提高强度等。
需要注意的是,压缩弹簧的疲劳寿命受多种因素影响,如弹簧形状、
材料、制造工艺等,而疲劳强度安全系数只是其中之一、因此,在实际设
计中,还需要综合考虑其他因素,如弹簧的疲劳曲线、应力集中因素、弹
簧预紧量等,以综合评估弹簧的可靠性和寿命。
2)感应加热或保护气氛感应加热热处理。
这项工艺一般在螺旋弹簧成形前的线材上进行,有些弹簧工厂把线材料热处理和弹簧制作放在一起以降低成本。
感应加热处理具有较好的强化效果,感应加热速度快,有助细化晶粒和减少表面脱碳,可以充分发挥和提高材料的强度和韧性。
3)表面氮化热处理工艺技术。
近年来,高应力气门弹簧或其他高应力离合器弹簧为了达到可靠的疲劳寿命,也采用表面氮化工艺技术,现在比较先进的工艺是低温气体氮化技术,一般氮化温度为(450~470)℃,气体氮化时间为(5~20)h。
(2)弹簧的喷丸强化工艺 1)组合喷丸工艺技术。
组合喷丸,一般也称多次喷丸工艺。
大多数经济的工艺是采用二次喷丸。
通过采用不同直径的丸粒喷丸来实现。
第一次采用较大丸粒来获得残余压应力和表面光洁度。
2)应力喷丸工艺。
应力喷丸工艺也是一项比较经典的喷丸工艺,只是因为难以应用于大批量生产,但近年来由于应力喷丸设备的快速发展,在高应力汽车悬架弹簧大批量生产中得到了较大发展。
特别是应力强化喷丸与其他喷丸工艺的组合应用具有很好的强化效果。
应力喷丸的预应力一般设定在(700~800)MPa,经应力抛丸后,残余应力的峰值可以达到(1200~1500)MPa,从而得到高的抗疲劳强度。
(3)弹簧的热强压工艺热强压工艺主要应用在要求高的抗永久变形量的螺旋弹簧上,是作为高级的防永久变形的稳定化处理工艺。
热强压工艺除可以显着提高抗永久变形外,还可以提高疲劳寿命。
拉簧、压簧的设计方法阅读:3179人次 更新时间:2009-12-23 8:57:54弹簧设计的任务是要确定弹簧丝直径d、工作圈数n以及其它几何尺寸,使得能满足强度约束、刚度约束及稳定性约束条件,进一步地还要求相应的设计指标(如体积、重量、振动稳定性等)达到最好。
具体设计步骤为:先根据工作条件、要求等,试选弹簧材料、弹簧指数C。
由于sb与d有关,所以往往还要事先假定弹簧丝的直径d。
接下来计算d、n的值及相应的其它几何尺寸,如果所得结果与设计条件不符合,以上过程要重复进行。
弹簧疲劳断裂原因弹簧是一种常见的机械零件,它广泛应用于各种机械装置及设备中。
但在使用过程中,弹簧很易发生疲劳断裂。
那么,引起弹簧疲劳断裂的主要原因是什么呢?1. 弹簧材质问题弹簧材质的选择十分重要。
如果材质选择不当,很可能会造成弹簧疲劳断裂。
弹簧材质应根据弹簧的使用条件来选择,比如加载、温度、湿度等等。
如果使用环境的温度、湿度等参数超出了弹簧材料所能承受的范围,那么就会导致弹簧变形,甚至疲劳断裂。
2. 加工工艺问题弹簧的加工工艺也很重要。
如果制作工艺不当,就会导致弹簧出现缺陷,比如表面裂纹、内部金属错层等。
这些缺陷都容易使弹簧出现疲劳断裂的情况。
3. 设计问题弹簧设计的合理性也是影响弹簧寿命的重要因素。
在弹簧设计时,应根据所要承受的载荷和使用环境,合理选择弹簧的强度和形状。
如果弹簧设计不合理,就会出现弹簧受力不均、应力集中等问题,从而导致弹簧极易疲劳断裂。
4. 使用环境问题弹簧的使用环境也会影响弹簧的寿命。
比如,弹簧在高温、低温、潮湿、腐蚀等恶劣环境下使用,都容易加剧弹簧的疲劳断裂。
5. 使用方式问题有些弹簧在使用时需要采用特定方式,如果不按照要求使用,也容易引起弹簧疲劳断裂。
比如,一些弹簧在使用时要求垂直放置或在特定的角度内使用,如果使用角度不对,就会让弹簧因载荷分布不均而出现疲劳断裂。
因此,要防止弹簧出现疲劳断裂,就必须从上述方面入手,选用合适的材料、科学严谨的制作工艺和设计要求、规范的使用方式,避免在使用过程中出现杂质、压痕、氢脆等因素,及时减轻弹簧的负载,在到达使用极限时可以进行更新或更换,这样才能使弹簧在使用中更加稳定、可靠。
弹簧工理论考试试题及答案一、选择题1. 弹簧工作时,哪一种力起主导作用?A. 弹性力B. 引力C. 摩擦力D. 静电力2. 弹簧的弹性系数受以下哪一项影响最大?A. 弹簧的材料B. 弹簧的直径C. 弹簧的长度D. 弹簧的形状3. 弹簧的拉伸或压缩变形与下列哪项成正比?A. 弹簧的长度B. 弹簧的直径C. 弹簧的弹性系数D. 弹簧的质量4. 下列哪项属于弹簧工作时的无效力?A. 重力B. 弹簧力C. 阻尼力D. 并联力5. 弹簧的导热性能与下列哪项因素有关?A. 弹簧的长度B. 弹簧的直径C. 弹簧的材料D. 弹簧的颜色二、简答题1. 简述弹簧的分类及应用领域。
弹簧可以分为压缩弹簧、拉伸弹簧、扭转弹簧和复合弹簧等几种分类。
压缩弹簧主要用于汽车悬挂系统、机械密封装置等;拉伸弹簧常见于门弹簧、机械传动系统中;扭转弹簧常用于钟表、测力仪器等领域;复合弹簧则结合了两种或多种类型的弹簧功能。
2. 解释弹性系数的含义并计算公式。
弹性系数是衡量弹性材料弹性性能的一个物理量,也被称为弹性模量或弹性恢复系数。
弹性系数的计算公式为弹簧恢复力与单位变形量之比。
3. 什么是刚度?如何计算?刚度是指弹簧对外力的抵抗程度,也可以看作是弹簧的硬度。
刚度可以用弹性系数来计算,刚度等于弹簧恢复力除以单位变形量。
4. 什么是疲劳强度?弹簧的疲劳强度受哪些因素影响?疲劳强度是指弹簧在循环应力作用下能够承受的次数,也是衡量弹簧耐久性能的指标。
弹簧的疲劳强度受到应力幅值、工作温度和工作环境等因素的影响。
三、计算题1. 已知一根弹簧的弹性系数为200 N/m,压缩长度为0.2 m,求所受力的大小。
解:F = k * ΔxF = 200 N/m * 0.2 mF = 40 N所受力的大小为40 N。
2. 一辆汽车的弹簧压缩长度为0.3 m,弹性系数为500 N/m。
若该汽车的质量为1200 kg,求其所受的弹簧力。
解:F = k * ΔxF = 500 N/m * 0.3 mF = 150 N所受的弹簧力为150 N。
弹簧疲劳测试,弹簧疲劳试验检测(二)引言概述:弹簧疲劳测试是一种重要的质量控制方法,用于评估弹簧在长期使用过程中是否会出现失效。
弹簧需要经受大量循环加载和卸载,这可能导致材料疲劳并最终引发断裂。
弹簧疲劳试验检测通过模拟实际使用条件来测试弹簧的耐久性和寿命,并确保产品的安全性和可靠性。
本文将详细介绍弹簧疲劳测试的原理、方法和常见的检测技术,以及如何评估测试结果并改进弹簧设计。
1. 弹簧疲劳测试的原理1.1 力学行为分析:弹簧在受力时的变形行为和应力分布情况对其疲劳性能有重要影响。
通过力学分析,可以确定适当的加载方式和加载范围,以模拟实际使用条件。
1.2 疲劳寿命预测:弹簧的疲劳寿命可根据材料的疲劳强度和加载条件进行预测。
预测模型的建立和参数确定是弹簧疲劳测试的重要内容之一。
2. 弹簧疲劳测试的方法2.1 恒载荷疲劳测试:将弹簧置于恒定的载荷下进行循环加载和卸载,以评估其在长期使用过程中的寿命和性能。
这种方法可以模拟一些常见的需求,如汽车悬挂系统中的弹簧。
2.2 变载荷疲劳测试:弹簧在实际使用中会受到不同幅度和频率的载荷,为了更准确地模拟这种使用条件,可以采用变载荷疲劳测试方法。
通过改变加载幅度和频率,评估弹簧在不同工况下的寿命和性能。
2.3 环境因素测试:弹簧在不同的环境条件下可能会表现出不同的疲劳行为。
通过模拟不同的温度、湿度和腐蚀等环境因素,评估弹簧在极端条件下的耐久性和寿命。
3. 弹簧疲劳试验检测的常见技术3.1 力学性能测试:包括张力和弯曲等力学性能的测试,以评估弹簧在受力过程中的变形行为和应力分布情况。
3.2 力学性能测试:通过加载和卸载测试,评估弹簧在循环加载过程中的寿命和性能。
常见的测试方法包括恒载荷疲劳试验和变载荷疲劳试验。
3.3 环境适应性测试:模拟不同环境条件下的温度、湿度和腐蚀等因素,评估弹簧在不同环境下的耐久性和寿命。
4. 评估测试结果并改进弹簧设计4.1 寿命评估:根据疲劳测试的结果,可以通过统计分析等方法评估弹簧的疲劳寿命和可靠性。
材料力学弹簧分析知识点总结材料力学中的弹簧分析是研究弹性体特性及其应力和变形行为的重要内容。
在工程领域中,弹簧被广泛应用于机械、汽车、电子和航空等各个领域。
通过对弹簧的分析,我们可以更好地理解其工作原理和性能特点。
本文将总结一些材料力学中关于弹簧分析的重要知识点。
一、弹簧的基本概念弹簧是一种具有弹性的零件,具有恢复原状的能力。
在工程中,常见的弹簧类型包括压簧、拉簧和扭簧等。
弹簧的主要作用是产生弹力,实现力的传递和储存。
二、弹簧的力学特性1. 线性弹性弹簧在弹性变形范围内,应力与应变呈线性关系。
这意味着应力是弹簧位移的线性函数,并且弹簧在加载和卸载过程中的力学特性相同。
2. 弹簧刚度刚度是弹簧的一个关键参数,表示单位位移引起的力的变化率。
弹簧的刚度越大,单位位移引起的力的变化越大,即弹簧越硬。
弹簧的刚度可以通过材料的弹性模量和几何参数来计算。
3. 应力-应变关系弹簧在加载时会产生应力和应变。
应力是单位面积上的力,应变是单位长度上的位移。
通常,弹簧的应力-应变关系可以用胡克定律来描述,即应力与应变成正比。
三、弹簧的分析方法1. 简化模型在分析弹簧时,我们可以使用简化模型来简化计算。
例如,我们可以将弹簧看作是一个弹性变形的理想弹簧,忽略其它因素的影响。
这种简化模型可用于初步设计和估算。
2. 受力分析在实际工程中,弹簧通常处于受力状态。
为了获得准确的结果,我们需要对弹簧的受力情况进行分析。
这包括计算受力的大小、方向和作用点等。
3. 应力和变形分析在分析弹簧时,我们需要计算其应力和变形。
通过应力分析,我们可以了解弹簧的强度和安全性。
而变形分析可以帮助我们确定弹簧的变形程度和工作性能。
四、弹簧的设计规范在进行弹簧设计时,我们需要遵守一些设计规范和标准。
这些规范通常包括弹簧的材料选择、尺寸设计、安装方式和使用条件等。
遵循这些规范可以确保弹簧的工作性能和寿命。
五、弹簧的应用领域弹簧广泛应用于各个领域,例如机械工程、汽车工程、电子工程和航空工程等。
弹簧的基本性能弹簧是机械部件。
它利用材料的弹性和结构特性在工作过程中变形,将机械能或动能转化为变形能(势能),或将变形能(势能)转化为机械能或动能。
应用程序:缓冲或减震,如破碎机的支承弹簧和车辆的悬架弹簧;机械储能,如原来的弹簧对钟表、仪表和自动控制机构;控制运动,如阀门上的弹簧、离合器、制动器和各种调节器;测力装置,如弹簧秤和测力计上的弹簧。
弹簧特性线:载荷与变形之间的关系曲线称为弹簧特性线。
弹簧大致有三种特征线:1)线性型2)递增型3)递减型弹簧刚度:载荷增量与变形增量之比,即产生单位变形所需的载荷,称为弹簧刚度。
压紧弹簧的刚度为K = (P2-P1) / (H1-H2)扭转弹簧的刚度为K = (T2-T1) /(扭转角2-扭转角1)特征线是弹簧的一种递增型,其刚度随载荷的增大而增大;弹簧越小,刚度越小;线性弹簧的刚度不随载荷的变化而变化。
它也被称为弹簧常数。
弹簧变形能弹簧的变形能与材料的剪切模量G和弹性模量E成反比。
因此,低模量有利于大变形能量需求;变形能的大小与最大工作应力的平方成正比,增大应力意味着材料需要高弹性极限,高弹性极限也对应高模量(应力起决定性作用)。
为了获得较大的变形能,弹簧材料的体积或应力可以增大,也可以两者同时增大。
弹簧疲劳强度在机械设备中,组成机器的部件产生的应力大致有两种:静应力和变应力。
零件或材料在静应力作用下的损伤是塑性变形或脆性断裂,其强度由材料的弹性极限或屈服强度和迁移极限来衡量。
零件或材料在应力作用下的失效是疲劳断裂,因此用疲劳强度来衡量其强度。
疲劳强度低于弹性极限或屈服强度等静应力强度。
变应力类型:稳定循环变应力、不稳定循环变应力、随机变应力。
影响疲劳强度的因素:屈服强度、表面状态、尺寸效应、冶金缺陷、腐蚀介质、温度影响弹簧疲劳试验的因素:内部因素,如化学成分、金相组织等;外部因素,如表面条件、形状大小、温度和周围介质。
弹簧疲劳强度的计算方法
弹簧的疲劳强度是指弹簧在经历多次循环加载后,仍能保持所需的力学性能和寿命。
以下是一种常见的弹簧疲劳强度计算方法:
1. 确定循环次数:首先需要确定弹簧在使用条件下预计要经历的循环次数,例如根据预期使用寿命和频率进行估计。
2. 计算应力幅值:根据加载情况和设计参数,计算弹簧在一个循环中的应力幅值(也称为弯曲应力范围)。
3. 查找材料疲劳性能数据:根据弹簧所用材料的材料数据手册或疲劳性能测试数据,查找相应的疲劳强度曲线。
4. 疲劳强度计算:根据材料的疲劳强度曲线和应力幅值,使用相应的疲劳强度计算公式来计算疲劳强度。
常见的疲劳强度计算公式包括Gerber公式、Goodman公式和Soderberg公式。
这些公式将应力幅值与材料参数进行比较,以判断弹簧是否足够耐久。
需要注意的是,弹簧的疲劳强度计算是一个复杂的工程问题,涉及到材料性能、几何形状、弹簧设计和实际使用条件等多个因素。
因此,建议在实际设计中,寻求专业工程师的指导和使用专业软件进行弹簧设计和疲劳强度计算。
疲劳失效的危害与疲劳强度一:综述疲劳失效是指材料在交变应力作用下,经过较长时间工作而毫无征兆地断裂的现象。
工程技术人员对疲劳问题的试验和研究已经经历了一个多世纪。
疲劳破坏现象的发现始于19世纪初叶。
产业革命后,随着蒸汽机车和机动运载工具的发展,以及机械设备的广泛应用,运动部件的破坏经常发生。
破坏往往发生在零部件的截面突变处,破坏处的名义应力不高,低于材料的抗拉强度和屈服点。
破坏事故的原因一度使工程师们摸不着头脑,直至1829年德国人Albert W.A.用矿山卷扬机焊接链条进行疲劳试验,破坏事故才被阐明。
1839年法国人J.V(彭赛列)在他的著作中首次使用了“疲劳”这个名词。
1943年,苏格兰人W.J.M(兰金)讨论了机车车轴的破坏,认为是由于运行过程中金属性能逐渐变坏所致。
第一次对疲劳强度进行系统试验的是德国人Wohler A.(沃勒),他首次提出了S-N曲线及疲劳极限的概念,为常规疲劳强度设计奠定了基础。
1884年J.包辛格发现了“循环软化"现象,是首先研究循环一应变关系的人。
1874年,w格伯做出了疲劳极限图即格伯抛物线。
1930年,英国人J.古德曼对疲劳极限图提出了简化设计,至今在常规疲劳设计中应用。
二:疲劳失效的危害疲劳失效是指材料在交变应力作用下,经过较长时间工作而毫无征兆地断裂的现象。
疲劳失效是结构失效的一种主要形式,机械结构中多数构件受到的都是或者近似是交变应力,而疲劳失效是无征兆至少说以目前的技术手段无法发现地发生的,且一般说来疲劳破坏时的最大应力远低于材料的抗拉强度,甚至远低于材料的屈服点,因此断裂往往是无明显塑性变形的低应力断裂。
因此工业中的疲劳失效若不加以有效预防,会造成人员和财物的巨大损失。
据资料统计,由疲劳裂纹引起的结构失效断裂事故占总断裂事故的70%--80%以上,约有50%--90%的机械结构的破坏属于疲劳破坏。
1954 年,世界上第一款商业客机de Havilland Comet 接连发生了两起坠毁事故;1965年日本为美国建造的Sedeo型半潜式平台在交货途中破损没,造成13人死亡;1980年Alexan-derkeyland号半潜式平台在北海沉没,使一百余人葬身海底。

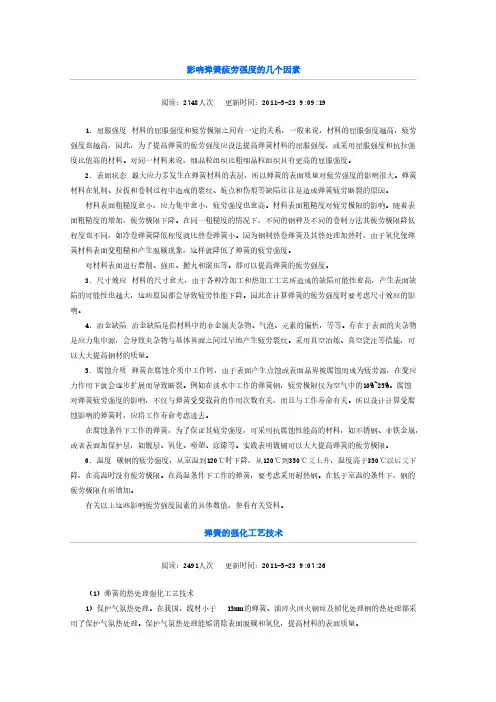

本文摘自再生资源回收-变宝网()影响弹簧疲劳强度的六个因素
弹簧是一种利用弹性来工作的机械零件。
用弹性材料制成的零件在外力作用下发生形变,除去外力后又恢复原状。
亦作“ 弹簧”。
一般用弹簧钢制成。
弹簧的种类复杂多样,按形状分,主要有螺旋弹簧、涡卷弹簧、板弹簧、异型弹簧等。
1.屈服强度材料的屈服强度和疲劳极限之间有一定的关系,一般来说,材料的屈服强度越高,疲劳强度也越高,因此,为了提高弹簧的疲劳强度应设法提高弹簧材料的屈服强度,或采用屈服强度和抗拉强度比值高的材料。
对同一材料来说,细晶粒组织比粗细晶粒组织具有更高的屈服强度。
2.表面状态最大应力多发生在弹簧材料的表层,所以弹簧的表面质量对疲劳强度的影响很大。
弹簧材料在轧制、拉拔和卷制过程中造成的裂纹、疵点和伤痕等缺陷往往是造成弹簧疲劳断裂的原因。
材料表面粗糙度愈小,应力集中愈小,疲劳强度也愈高。
材料表面粗糙度对疲劳极限的影响。
随着表面粗糙度的增加,疲劳极限下降。
在同一粗糙度的情况下,不同的钢种及不同的卷制方法其疲劳极限降低程度也不同,如冷卷弹簧降低程度就比热卷弹簧小。
因为钢制热卷弹簧及其热处理加热时,由于氧化使弹簧材料表面变粗糙和产生脱碳现象,这样就降低了弹簧的疲劳强度。
对材料表面进行磨削、强压、抛丸和滚压等。
都可以提高弹簧的疲劳强度。
3.尺寸效应材料的尺寸愈大,由于各种冷加工和热加工工艺所造成的缺陷可能性愈高,产生表面缺陷的可能性也越大,这些原因都会导致疲劳性能下降。
因此在计算弹簧的疲劳强度时要考虑尺寸效应的影响。
4.冶金缺陷冶金缺陷是指材料中的非金属夹杂物、气泡、元素的偏析,等等。
存在于表面的夹杂物是应力集中源,会导致夹杂物与基体界面之间过早地产生疲劳裂纹。
采用真空冶炼、真空浇注等措施,可以大大提高钢材的质量。
5.腐蚀介质弹簧在腐蚀介质中工作时,由于表面产生点蚀或表面晶界被腐蚀而成为疲劳源,在变应力作用下就会逐步扩展而导致断裂。
例如在淡水中工作的弹簧钢,疲劳极限仅为空气中的10%~25%。
腐蚀对弹簧疲劳强度的影响,不仅与弹簧受变载荷的作用次数有关,而且与工作寿命有关。
所以设计计算受腐蚀影响的弹簧时,应将工作寿命考虑进去。
在腐蚀条件下工作的弹簧,为了保证其疲劳强度,可采用抗腐蚀性能高的材料,如不锈钢、非铁金属,或者表面加保护层,如镀层、氧化、喷塑、涂漆等。
实践表明镀镉可以大大提高弹簧的疲劳极限。
6.温度碳钢的疲劳强度,从室温到120℃时下降,从120℃到350℃又上升,温度高于350℃以后又下降,在高温时没有疲劳极限。
在高温条件下工作的弹簧,要考虑采用耐热钢。
在低于室温的条件下,钢的疲劳极限有所增加。
