给排水管道系统例题(计算题)

  • 格式：ppt
  • 大小：8.41 MB
  • 文档页数：42

下载文档原格式

  / 42

合集下载

给水排水管道系统考试试卷A参考答案及评分标准 (2)

给水排水管道系统考试试卷A参考答案及评分标准 (2)

给排水管道系统（Ⅱ）考试试卷A参考答案及评分标准一、名词解释：（每题3分，共18分）1 径流系数：雨水径流量与降雨量的比值，其值大小受雨型，地形，地面覆盖等条件影响。

2 设计管段：在设计中采用的设计参数不变的管段叫设计管段，这些参数包括管径，坡度，流量，流速等3 管道衔接：指上游管段与下游管段的连接，管道衔接通常通过检查井。

其衔接形式分为管顶平接与水面平接。

4 污水出路：污水的处置与利用途径，污水出路一般分为直接排放，处理后利用等。

5 雨量累积过程线：即自记雨量计过程线，主要反应一场雨随降雨时间雨量的累积增长过程。

6 总泵站：管网末端设置的泵站，通常设在污水厂前。

二、问答题：（每题14分，共56分）1 室内及房屋排水系统—收集屋面雨水，并将其安全输送到室外。

街坊雨水排水系统—收集街坊雨水，将其输送出街坊，在街坊较小时一般不需单设街坊系统，可利用街坊道路沟直排。

街道雨水系统—主要组成有雨水口，检查井等，主要用于收集街坊及街道雨水。

雨水泵站—自流排水有困难时，往往需设泵站提升。

出水口—雨水最终通过出水口进入天然水体。

2 正交式：干管与等高线正交布置，比较适合雨水管道及污水干管布置。

截流式：干管与等高线正交，主干管平行等高线在低处布置，适合污水系统布置及截流式合流制布置。

平行式：干管与等高线近乎平行布置，适合坡度较大山区城市的各种排水管布置。

分区式：城市分为高低区时，低区排水困难时往往采用这种布置形式分散式：城市周围有较多污水出路的大城市，往往建多个污水厂，就近排放或利用环绕式：在城市周围建环流截流干管，污水集中处理后排放或利用。

3 工业企业排水与城市排水关系密切，当工业废水需排入城市下水道时，应满足排入下水道的水质要求，对下水道设施不产生有害影响。

当工业废水需通过污水厂处理时，应保证工业废水对生物处理不产生毒害。

当工业废水水质不能满足这些要求时，就应进行厂内污水预处理，达到相应的水质标准后，才允许排出厂区，有关工业废水的排放我国目前主要使用以下标准：《“三废”排放标准》，《污水中抑制生物处理的有害物质容许浓度》，《城市污水排入下水道水质标准的规定》等。

第3章 给排水计算练习题

第3章 给排水计算练习题

1.如下图3-1、3-2、3-3为某公共卫生间室内给排水工程，图中标注尺寸标高以m计，其余均以mm计。

管道和卫生器具参数如下：
1）给水管采用聚丙烯PPR塑料给水管，热熔连接；排水管采用硬聚氯乙烯UPVC 排水管，粘接连接。

2）采用自闭阀式冲洗蹲式大便器，洗涤盆水龙头分别为冷水单嘴和双嘴各一个，地漏选用塑料地漏安装，地面扫除口材质为塑料。

图3-1 卫生间给排水平面图
图3-2 给水系统图
图3-3 排水系统图
根据上面的图3-1、图3-2、图3-3，回答下列问题：
（1）水平管计算：根据平面图上标注的尺寸计算，如上图3-1某卫生间的平面图中排水系统，计算水平管道的长度时，参考图3-1-图3-3中标注的管径，在平面图中读取尺寸。

排水水平管道
De110：
De75：
De50：
（2）垂直管计算：根据系统图标注的标高进行计算，如图3-2某卫生间的平面图中的给水系统，计算垂直管道的长度时，依据系统图中管标注的管径和标高进行计算。

（4分）
JL-1中：De25
JL-2中：De25
（3）查询定额和清单，完成下面的表格。

给排水考试试题及答案

给排水考试试题及答案

给排水考试试题及答案一、选择题（每题2分，共20分）1. 给排水系统中，下列哪项不是给水系统的组成部分？A. 泵站B. 管网C. 污水处理厂D. 水塔2. 以下哪种材料不适合用作给水管道？A. 铸铁管B. 塑料管C. 铜管D. 钢筋混凝土管3. 排水系统中，下列哪项不是排水管道的组成部分？A. 检查井B. 雨水口C. 污水泵站D. 污水处理厂4. 给排水工程中，下列哪项不是水处理的常用方法？A. 沉淀B. 过滤C. 蒸馏D. 消毒5. 以下哪项不是给排水工程中常用的水质指标？A. pH值C. 硬度D. 温度6. 给排水工程中，下列哪项不是雨水收集系统的组成部分？A. 雨水收集池B. 雨水管网C. 污水处理厂D. 雨水渗透系统7. 给排水工程中，下列哪项不是污水处理的常用方法？A. 生物处理B. 化学处理C. 物理处理D. 热处理8. 以下哪种情况不需要进行水处理？A. 饮用水B. 工业用水C. 农业用水D. 雨水9. 给排水工程中，下列哪项不是排水系统的组成部分？A. 污水管网B. 雨水管网C. 给水管网D. 污水处理厂10. 给排水工程中，下列哪项不是水处理的常用设备？A. 沉淀池B. 过滤器D. 消毒器二、填空题（每题2分，共20分）1. 给水系统中，_________是输送水的主要管道。

2. 排水系统中，_________是收集和输送污水的主要管道。

3. 给排水工程中，_________是衡量水质好坏的重要指标之一。

4. 污水处理厂的主要功能是_________和_________。

5. 给排水工程中，_________是用于控制水流的设备。

6. 雨水收集系统的主要目的是_________和_________。

7. 给排水工程中，_________是用于储存水的设备。

8. 污水处理过程中，_________是去除水中固体颗粒的方法。

9. 给排水工程中，_________是用于输送水的机械。

给排水管道系统例题(计算题)

给排水管道系统例题(计算题)

Q1=2500*1.2*1000/(24*3600)=34.72L/s Q2=1800*1.22*1000/(24*3600)=25.42L/s Q3=1600*1.25*1000/(24*3600)=23.15L/s (2)G1、G2、G3各用水区域管段的比流量分别为 q1=34.72/[0.5*(260+150+120+140+150)]=0.0847 L/s.m q2=25.42/[0.5*(120+140+120+140)]=0.0978 L/s.m q3=23.15/[0.5*(140+140+140+140)]=0.0827 L/s.m (3)节点4的节点流量 Q04=0.5[(q1+q2)*L2-4+(q1+q3)*L4-7+(q2+q3)*L4-5=38.15L/s (4)节点4的节点流占总节点流量的百分比为 ： 38.15/(34.72+25.42+23.15+12)=36.92%
此时已经看出原来假设的H点并不是真正的控制
点，F、G、C点均低于28m水头，
且F点最低；亦即控制点为F点，且与28m水头相差
(27.0-26.7)=1．3m
将以上计算结果统一提升1.3，得：A点自由水头
为32.3m，即为所求。
2021/6/7
6
7．某城市地形平坦，地面标高5．0米；采用设有对置水塔的枝状管网供水，最高日 最高时供水量l40L／s，其中由水塔供水20％，节点流量、管段管径及其长度如图示， 若水塔箱内内底标高32．3米，要求管网最小服务水头20m，则管段C-F管径应为下 列何项? (水头损失h=aLq2，q以L／s计的a值为：
给排水考试题库及答案

给排水考试题库及答案

给排水考试题库及答案一、选择题1. 以下哪个不属于给排水工程的基本任务？（D）A. 保证供水的安全可靠B. 确保排水的畅通无阻C. 防止水污染D. 建设水利枢纽答案：D2. 给排水系统中，下列哪种管道属于压力管道？（C）A. 雨水管道B. 污水管道C. 给水管道D. 排水管道答案：C3. 以下哪个不属于给水处理的方法？（D）A. 沉淀B. 过滤C. 消毒D. 压缩答案：D4. 给水管道的敷设方式不包括以下哪种？（B）A. 地下敷设B. 地面敷设C. 架空敷设D. 埋地敷设答案：B二、填空题1. 给排水工程的主要内容包括________、________、________和________。

答案：给水工程、排水工程、水处理工程、管道工程2. 给水处理的方法有________、________、________、________等。

答案：沉淀、过滤、消毒、软化3. 给水管道的敷设方式有________、________、________和________。

答案：地下敷设、地面敷设、架空敷设、埋地敷设4. 排水系统主要由________、________、________和________组成。

答案：排水管道、检查井、泵站、排水设施三、判断题1. 给排水工程是城市建设的重要组成部分。

（√）2. 给水处理过程中，过滤是去除水中悬浮物的有效方法。

（√）3. 给水管道的敷设方式有地下敷设、地面敷设、架空敷设和埋地敷设。

（×）4. 排水系统中的泵站是用来提升污水或雨水的。

（√）四、简答题1. 简述给排水工程的基本任务。

答案：给排水工程的基本任务包括以下几个方面：（1）保证供水的安全可靠；（2）确保排水的畅通无阻；（3）防止水污染；（4）；（4）提高水资源的利用率。

2. 简述给水处理的方法及作用。

答案：给水处理的方法包括以下几种：（1）沉淀：去除水中悬浮物；（2）过滤：去除水中细小悬浮物；（3）消毒：杀灭水中细菌、病毒等微生物；（4）软化：降低水中硬度。

给排水管道系统例题(选择题训练)

给排水管道系统例题(选择题训练)

失之和
答案：（B）（D）
10.在供水量不变的条件下，下列关于给水管网中各种流量的叙述中，哪几项是 正确的？
(A)集中流量较大的管网，沿线流量较小 (B)沿线流量较小的管网，节点流量一定较小 (C)节点流量包括集中流量和管段流量 (D)在枝状网中，前一管段的设计流量等于其下游节点流量之和 答案：（A）（D）
扬程低 答案: ( B )
二、多项选择题
1、某城镇由一座地表水水厂和一座地下水厂联合通过一套给水管网供水，管网 中设有水塔。下列哪几项说法正确?
(A) 由地表水水厂、地下水水厂和水塔以及给水管网组成的统一给水系统 (B) 由地表水水厂和给水管网，地下水水厂和给水管网构成的分质给水系统 (C) 由地表水厂、地下水水厂和水塔以及给水管网组成的多水源给水系统 (D) 由地表水水厂、水塔及给水管网组成的分压给水系统 答案：（A） (C)
8. 进行环状管网水力计算一般是在初步的管段流量分配、选定管径及其 水头损失计算后再进行水力平差，其水力平差计算的原因包括下述哪几 项？ （A）因初步计算结果尚不能满足能量方程 （B）因初步计算结果尚不能满足连续性方程 （C）因初步计算结果尚不能符合经济管径要求 （D）因初步计算结果尚不能满足各环闭合差规定要求
(A) 靠近水厂出水管的管段的折算系数大于0.5 (B)靠近管网末端的管段的折算系数大于0.5 (C)越靠近水厂出水管的管段的折算系数越接近于0.5 (D) 越靠近管网末端的管段的折算系数越接近于0.5 答案：（B）（C）
7.在计算城市配水管网的比流量时，应扣除的因素是哪几项？ (A)穿越无建筑物地区的管线长度 (B)穿越无居民居住区的管线长度 (C)无集中流量流出的管线长度 (D)大用户的集中用水量 答案： （A）（D）
12.某小镇地形平坦，给水系统设置水塔，水塔或设在网中、或设在网后，若 设在网中或网后的水塔高度、容积和水深均相同，在转输最大转输流量时， 对于水厂二级泵站的实际扬程，以下哪种说法正确
给排水管网流量计算例题

给排水管网流量计算例题


[解]（1）管网定线（已知） （2）计算干管的总长度（略） （3）计算干管的比流量（略） （4）计算干管的沿线流量（略） （5）计算干管的节点流量（已知） （6）定出各管段的计算流量 （7）根据计算流量和经济流速，选取各管段的管径 （8）根据流量和管径计算各管段压降 （9）确定4为控制点，根据管道压降求出各节点水头和自由水压。
4．沿线流量：
管段 0～1
管段长度（m） 300
1～2
150
2～3
250
1～4
450
4～8
650
4～5
230
5～6
190
6～7 合计
205 2425
沿线流量（L/s） 300×0.0358＝10.74 150×0.0358＝5.37 250×0.0358＝8.95 450×0.0358＝16.11 650×0.0358＝23.27 230×0.0358＝8.23 190×0.0358＝6.80 205×0.0358＝7.34
管径（mm)
200l/s (1)
50l/s
800
700
400
60l/s
850
600
(4)
界限流量表
100
150
200
250
60l/s (3)
300
350
计算流量（ <5.8 l/s)
5.8~17.5
17.5~31
31~48.5
48.5~71
71~111
答：因为分配初始流量有无数各方案，所以该题要求 能正确分配初始流量，确定管径，计算各管段水头损 失，环闭合差和环校正流量，能正确调整各管段的流 量。以下为一个例子：
-2.599 0.032
给排水试题4

给排水试题4

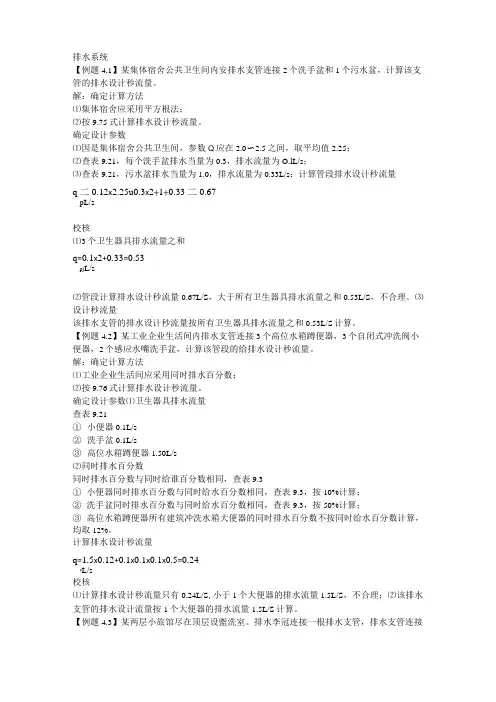

排水系统【例题4.1】某集体宿舍公共卫生间内安排水支管连接2个洗手盆和1个污水盆，计算该支管的排水设计秒流量。

解：确定计算方法⑴集体宿舍应采用平方根法；⑵按9.75式计算排水设计秒流量。

确定设计参数⑴因是集体宿舍公共卫生间，参数Q应在2.0〜2.5之间，取平均值2.25；⑵查表9.21，每个洗手盆排水当量为0.3，排水流量为O.lL/s；⑶查表9.21，污水盆排水当量为1.0，排水流量为0.33L/s；计算管段排水设计秒流量q二0.12x2.25u0.3x2+1+0.33二0.67p L/s校核⑴3个卫生器具排水流量之和q=0.1x2+0.33=0.53pj L/s⑵管段计算排水设计秒流量0.67L/S，大于所有卫生器具排水流量之和0.53L/S，不合理。

⑶设计秒流量该排水支管的排水设计秒流量按所有卫生器具排水流量之和0.53L/S计算。

【例题4.2】某工业企业生活间内排水支管连接3个高位水箱蹲便器，3个自闭式冲洗阀小便器，2个感应水嘴洗手盆，计算该管段的给排水设计秒流量。

解：确定计算方法⑴工业企业生活间应采用同时排水百分数；⑵按9.76式计算排水设计秒流量。

确定设计参数⑴卫生器具排水流量查表9.21①小便器0.1L/s②洗手盆0.1L/s③高位水箱蹲便器1.50L/s⑵同时排水百分数同时排水百分数与同时给谁百分数相同，查表9.3①小便器同时排水百分数与同时给水百分数相同，查表9.3，按10%计算；②洗手盆同时排水百分数与同时给水百分数相同，查表9.3，按50%计算；③高位水箱蹲便器所有建筑冲洗水箱大便器的同时排水百分数不按同时给水百分数计算，均取12%。

计算排水设计秒流量q=1.5x0.12+0.1x0.1x0.1x0.5=0.24p L/s校核⑴计算排水设计秒流量只有0.24L/S,小于1个大便器的排水流量1.5L/S，不合理；⑵该排水支管的排水设计流量按1个大便器的排水流量1.5L/S计算。

建筑给排水系统设计例题

建筑给排水系统设计例题

设计思路由建筑平面图、初定的给水方式绘给水管道平面图、轴测图，按以下步骤计算：1）根据轴测图选择最不利配水点，确定计算管路；（几个？）（H1+H4）2）以流量变化处为节点，从最不利开始进行节点编号，划分计算管路，并将节点间计算管路长度列于计算表中；3）按建筑物性质选设计秒流量公式，计算各管段的设计秒流量；（设计秒流量与额定流量？）4）根据管段的设计秒流量，查水力计算表，确定管道管径和水力坡度；5）确定给水管网沿程压力损失、局部压力损失（H2）；选择水表，计算水表的压力损失，判断水表的压力损失是否在允许范围（H3）；6）确定给水管道所需压力H，并校核初定给水方式。

直接给水：H0≥H，原方案可行；H0略<H，增大部分管段管径，H2+H3减小，来满足H0≥H；H0远<H，调整方案，增压；设水箱给水：h≥H2+H3+H4，水箱高度合适；h略<H2+H3+H4，增大部分管段管径，使H2+H3减小；提高水箱高度，h增加。

h远<H2+H3+H4，调整方案或增压；7）确定非计算管路各管段的管径；8）对于设置升压、贮水设备的给水系统，还应对其设备进行选择计算。

例题11.某5层10户住宅，每户卫生间内有低水箱坐式大便器1套，洗脸盆、浴盆各1个，厨房内有洗涤盆1个楼，该建筑有局部热水供应系统。

图2.4.2为该住宅给水系统轴测图，管材为镀锌钢管。

引入管与室外给水管网连接点到最不利配水点的高差为17.1m。

室外给水管网所能提供的最小压力H 0=270kPa。

试进行给水系统的水力计算。

解：根据轴测图选择最不利配水点为低水箱坐式大便器；故计算管路为0，1，2，……9；该建筑为普通住宅II类，选用设计秒流量公式2.3.1、2.3.2、2.3.3，计算各管段的设计秒流量，表2.2.1查用水定额q0=200L/(人.d)，用水时间24h，小时变化系数Kh=2.5，每户按3.5人计； 查表2.1.1得：低水箱坐式大便器N g=0.5，洗脸盆N g=0.75、浴盆N g=1.0，洗涤盆N g=1.0，每户卫生器具的当量总数N g=3.25，则最大用水时卫生器具给水当量平均出流概率U 0（按公式2.3.3）=200*3.5*2.5/(0.2*3.25*24*3600)*100%=3.12% 根据U 0，查表2.3.1找出对应的αc =0.0243，代入公式2.3.2求出同时出流概率U （只有一个卫生器具，则同时出流概率为100%），U ，代入公式2.3.1：求出该管段的设计秒流量q g 。

建筑给排水例题集

建筑给排水例题集

3计算U0值
⑴立管A和立管C 立管A和立管C的卫生器具设置、每户人数、用水定额和时变
化系数都相同，其卫生器具给水当量平均出流率也相同。
U 010 2 .2 15 43 .0 .5 86 24 .5 0 5 02.8％
⑵立管B和立管D 立管B和立管D的卫生器具设置、每户人数、用水定额和时变
化系数都相同，其卫生器具给水当量平均出流率也相同。
2. 热水平均出流率U02
⑴确定热水用水定额
查表8.1.1，计算用水平均定额为 q0=(60+100)×0.5=80 L/（人·d）
⑵确定热水时变化系数，查表8.11（注册参考书），
时变化系数的内插值为
4.1 3 3.8 840
K h4.1 3
3.93 (25 200 ) 0
住 居住 宅 人数
≤100
立管B和D为Ⅲ类住宅，每户有两个卫生间，设坐便器 （Ng=0.5）、洗脸盆（Ng=0.75）各两只、浴盆（Ng=1.2）和 淋浴器（Ng=0.75）各一只，厨房内设洗
涤盆（Ng=1.0）一只，有洗衣机（Ng=1.0）和家用燃气 热水器。24小时供水，每户按4人计算。用水定额和时变 化系数均按设计规范的平均值计算。
分别计算给水系统和热水供应系统的卫生器具给水当量平 均出流率U01和U02
解：
1.给水平均出流率U01
⑴确定给水用水定额
因有集中热水供应，给水用水定额应减去热水用水定 额部分，查表2.2.1 和8.1.1，得用水定额的平均值 q0=(180+320)×0.5－ (60+100)×0.5=170L/（人·d）
⑷热水平均出流率U02值
U 02 0.2 8 3 0.4 2 3 8.9634 20 .3% 0
给排水试题及答案下载

给排水试题及答案下载

给排水试题及答案下载一、单项选择题（每题2分，共20分）1. 给排水系统中，以下哪种管道主要用于输送生活污水？A. 给水管B. 排水管C. 雨水管D. 消防管答案：B2. 给排水系统中，以下哪种管道主要用于输送雨水？A. 给水管B. 排水管C. 雨水管D. 消防管答案：C3. 给排水系统中，以下哪种管道主要用于输送消防用水？A. 给水管B. 排水管C. 雨水管D. 消防管答案：D4. 给排水系统中，以下哪种管道主要用于输送饮用水？A. 给水管B. 排水管C. 雨水管D. 消防管答案：A5. 给排水系统中，以下哪种管道主要用于输送工业废水？A. 给水管B. 排水管C. 雨水管D. 工业废水管答案：D6. 给排水系统中，以下哪种管道主要用于输送工业用水？A. 给水管B. 排水管C. 雨水管D. 工业用水管答案：A7. 给排水系统中，以下哪种管道主要用于输送生活废水？A. 给水管B. 排水管C. 雨水管D. 生活废水管答案：B8. 给排水系统中，以下哪种管道主要用于输送生活用水？A. 给水管B. 排水管C. 雨水管D. 生活用水管答案：A9. 给排水系统中，以下哪种管道主要用于输送雨水和生活污水？A. 给水管B. 排水管C. 雨水管D. 雨水和污水管答案：D10. 给排水系统中，以下哪种管道主要用于输送工业废水和生活污水？A. 给水管C. 雨水管D. 工业废水和污水管答案：D二、多项选择题（每题3分，共15分）11. 给排水系统中，以下哪些管道主要用于输送生活用水？A. 给水管B. 排水管C. 雨水管D. 生活用水管答案：A、D12. 给排水系统中，以下哪些管道主要用于输送工业用水？A. 给水管B. 排水管D. 工业用水管答案：A、D13. 给排水系统中，以下哪些管道主要用于输送雨水？A. 给水管B. 排水管C. 雨水管D. 消防管答案：C14. 给排水系统中，以下哪些管道主要用于输送消防用水？A. 给水管B. 排水管C. 雨水管D. 消防管答案：D15. 给排水系统中，以下哪些管道主要用于输送工业废水？A. 给水管B. 排水管C. 雨水管D. 工业废水管答案：D三、判断题（每题2分，共20分）16. 给排水系统中，给水管和排水管可以共用。

给排水专业考试题目及答案

给排水专业考试题目及答案一、单项选择题（每题2分，共20分）1. 给排水系统中，用于排除雨水的设施被称为：A. 污水管道B. 雨水管道C. 给水管道D. 再生水管道答案：B2. 以下哪个不是给水处理的基本步骤？A. 混凝B. 沉淀C. 过滤D. 消毒答案：D3. 给排水管道系统中，用于减少水压波动的设备是：A. 阀门B. 水塔C. 泵站D. 过滤器答案：B4. 以下哪个不是排水管道设计时需要考虑的因素？A. 管道材料B. 管道直径C. 管道长度D. 管道颜色答案：D5. 给排水系统中，用于防止污水倒灌的装置是：A. 检查井B. 阀门C. 倒流防止器D. 过滤器答案：C6. 给排水管道系统中，用于测量流量的设备是：A. 压力表B. 流量计C. 温度计D. 液位计答案：B7. 给排水系统中，用于储存和调节水量的设施是：A. 水塔B. 水池C. 水箱D. 水井答案：C8. 以下哪个不是给排水管道的连接方式？A. 焊接B. 法兰连接C. 螺纹连接D. 螺栓连接答案：D9. 给排水系统中，用于减少管道噪音的措施是：A. 增加管道厚度B. 使用消音器C. 增加管道长度D. 增加管道直径答案：B10. 给排水管道系统中，用于防止管道冻结的措施是：A. 保温B. 加热C. 增加流速D. 降低压力答案：A二、多项选择题（每题3分，共15分）11. 给排水系统中，以下哪些是常见的水质处理方法？A. 沉淀B. 过滤C. 消毒D. 氧化还原答案：ABCD12. 给排水管道系统中，以下哪些是常见的管道材料？A. 铸铁管B. 钢管C. 聚乙烯管D. 不锈钢管答案：ABCD13. 以下哪些是给排水系统中常见的水泵类型？A. 离心泵B. 轴流泵C. 混流泵D. 往复泵答案：ABCD14. 给排水系统中，以下哪些是管道设计时需要考虑的因素？A. 管道的流量B. 管道的压力C. 管道的材质D. 管道的走向答案：ABCD15. 以下哪些是给排水系统中常见的阀门类型？A. 闸阀B. 蝶阀C. 球阀D. 止回阀答案：ABCD三、判断题（每题2分，共20分）16. 给排水系统中，雨水和污水可以共用一套管道系统。

给排水例题

1.计算下图所示给水系统的JL-1、JL-2、JL-3立管长度。

解：（1）J L-1立管1）DN70:标高从-1.300m到1.000m,长度为1.0m-(-1.3)m=2.3m2）DN50: 标高从1.000m到13.100m,长度为13.1m-1.0m=12.1m.（2）J L-2立管1)DN50: 标高从10.600m到13.100m,长度为13.1m-10.6m=2.5m2)DN40: 标高从4.200m到10.600m,长度为10.6m-4.2m=6.4m3)DN32: 标高从1.000m到4.200m,长度为4.2m-1.0m=3.2m（3）J L-3立管1)DN50: 标高从11.950m到13.100m,长度为13.1m-11.95m=1.15m2）N40：标高从5.550m到11.950m，长度为11.95m-5.55m=6.4m。

3）DN32：标高从2.350m到5.550m，长度为5.55-2.35m=3.2m垂直管道合计：DN70为2.3mDN50为12.1m+2.5m+1.15m=15.75mDN40为6.4m+6.4m=12.8mDN32为3.2m+3.2m=6.4m2.计算下图所示卫生间排水系统中各水平管道的长度。

解：(1) De110 从PL-1 立管中心量至清扫口中心，其长度为：4.4m。

(2)De75 从排水横管三通（1号）量至小便槽三通（2号）其长度为：2.7m；小便槽内两个地漏间之长为：2m；再从PL-1立管中心量至三通（3号）处为：0.6m。

合计 De75:2.7m+2.0m+0.6m=5.3m。

(3)De50 从3号三通处量至最远的地漏处为：2.8m;从3号三通量至排水栓处为：0.25m+0.25m=0.5m,合计De50：2.8m+0.5m=3.3m 。

2号D e110D e503.某砖混结构住宅给水工程，层高2.9m，镀锌钢管DN15工程量为100m，DN20工程量为150m，DN25工程量为150m，DN32工程量为200m，以上钢管均不保温；DN40的水平长度为135m，其中需保温部分为90m，DN40的立管穿过3层（不保温），DN50的水平长度为220m，其中需保温部分为120m，DN50的立管穿过4层（不保温）。

给排水课本例题

1.两条相同直径管道并联使用，管径分别为DN200、DN300、DN400、DN500、DN600、DN700、DN800、DN900、DN1000和DN1200，试计算等效管道直径。

解：采用曼宁公式计算手头损失，n=2,m=5.333,计算结果见下表，如两条DN500管道并联，等效管道直径为：mm d N i m648500*2)(d 333.52n ===双管并联等效管道直径双并联管直径（mm)200 300 400 500 600 700 800 900 1000 1200 等效管道直径（mm)259 389 519 648 778 9081037116712971556我国华东地区某城镇规划人口80000，其中老师去人口33000，自来水普及率95%，新市区人口47000，自来水普及率100%，老市区房屋卫生设备较差，最高日综合生活用水定额采用260L/(cap ·d),新市区房屋卫生设备比较先进和齐全，最高日综合生活用水量定额采用350L/(cap ·d);主要用水工业企业及其用水资料见表1；城市浇洒道路面积为7.5hm2,用水量定额采用1.5L/（m2·次），，每天浇洒1次，大面积绿化面积13hm2,用水量定额采用2.0L/（m2·d ）.试计算最高日设计用水量。

某城镇主要用水工业企业用水量计算资料 表1 企业 代号 工业产值 （万元/d ） 生产用水 生产班制 每班职工人数 每班淋浴人数 定额（m3/万元） 复用率（%） 一般车间 高温车间 一般车间 污染车间 F01 16.67 300 40 0~8,8~16,16~24 310 160 170 230 F02 15.83 150 30 7~15,15~23 155 0 70 0 F03 8.20 40 0 8~1620 220 20 220 F04 28.24 70 55 1~9,9~17,17~1 570 0 0 310 F05 2.79 120 0 8~16 110 0 110 0 F06 60.60 200 60 23~7,7~15,15~23 8200 350 140 F073.38808~1695950解：城市最高日综合生活用水量为： d N Q m i i /24600100014700035095.0330002601000q 3111=⨯⨯+⨯⨯==∑工业企业生产用水量2Q 计算见表2，工业企业职工的生活用水和淋浴用水量3Q 计算见表3。

给排水计算题

计算题：1.某工业区，居住区人口为4000人，居民生活污水定额（平均日）=80（L/人·d），工厂最大班职工人数1000人，其中热车间职工占25%，热车间70%职工淋浴，一般车间10%职工淋浴。

求该工业区生活污水总设计流量。

2. 某雨水管网平面布置如图所示，各汇水区域面积（hm2）及进水管渠点如图示，已知设计重现期P＝1a，暴雨强度公式：i = 22 / (t+18.8)0.8 (mm/min)经计算，径流系数ψ＝0.6，地面集水时间t1＝10min，折减系数m＝2，各管长（m）与流速（m/s）为：L1~2＝150、L2~3＝180、L4~3＝250、L3~5＝250、v1~2＝1.0、v2~3＝1.2、v4~3＝0.85、v3~5＝1.2。

试计算各管段雨水设计流量。

3. 某城镇最高时总用水量为284.7 L/s ，其中集中供应工业用水量为189.2 L/s 。

干管各管段编号及长度如图6-6所示，管段4-5、1-2及2-3为单侧配水，其余为两侧配水。

试求：（1）干管的比流量；（2）各管段的沿线流量；（3）各节点流量。

6居住区3 图3 节点流量计算（单位：m ）[解] 按长度比流量法计算。

1．配水干管计算长度：因二泵站～4为输水管，不参与配水，其计算长度为零，4～5、1～2、2～3管段为单侧配水，其计算长度按实际长度的一半计入，其余均为双侧配水管段，均按实际长度计入，则：m m m m L 4350382075637565.0=⨯++⨯⨯=∑ 2．配水干管比流量：m s L msL s L q s ./0219.04350/2.189/7.284_==3．沿线流量：管段1-2的沿线流量为：s L m m s L L q q s /3.87565.0./0219.02121=⨯⨯==--各管段的沿线流量计算见表6-1。

各 管 段 的 沿 线 流 量 计 算 表6-14. 节点流量计算：如节点5的节点流量为：s LsLsLsLqqqqql/6.21)/0.18/6.16/3.8(5.0)(5.05.02565545=+ +=++==---∑各节点的节点流量计算见表6-2。

给排水考试试题

给排水考试试题一、选择题（每题2分，共20分）1. 给排水系统中，以下哪项不是给水系统的组成部分？A. 管道系统B. 水塔C. 污水处理厂D. 水泵2. 在排水系统中，下列哪项不是常见的排水方式？A. 地面排水B. 管道排水C. 屋顶排水D. 风力排水3. 给水管道的最小设计流速通常不低于多少？A. 0.3 m/sB. 0.6 m/sC. 1.0 m/sD. 1.5 m/s4. 下列哪项不是排水管道设计时需要考虑的因素？A. 管道材质B. 管道直径C. 管道长度D. 管道颜色5. 给排水工程中，水锤现象通常发生在哪种情况下？A. 管道堵塞B. 阀门快速关闭C. 管道维修D. 水压过高6. 以下哪种材料不适合用于饮用水管道？A. 不锈钢B. 聚乙烯C. 铸铁D. 聚氯乙烯（PVC）7. 在给排水系统中，检查井的主要作用是什么？A. 储存污水B. 便于管道检修和疏通C. 分配水流D. 增加管道强度8. 给排水工程中，什么是水头损失？A. 水的重量损失B. 水流经过管道时的能量损失C. 水质下降D. 水量减少9. 下列哪项不是给排水管道施工过程中的质量控制要点？A. 管道接口的严密性B. 管道的坡度C. 管道的材质D. 施工人员的着装10. 在给排水系统中，什么是正交排水？A. 水流垂直向下流动B. 水流与管道轴线垂直相交C. 水流与管道轴线平行D. 水流与管道轴线成45度角相交二、判断题（每题1分，共10分）11. 给排水系统中的阀门可以根据需要任意开关。

（）12. 所有给排水管道都必须进行定期的清洗和维护。

（）13. 给水管道的管径越大，其水头损失也越大。

（）14. 排水管道的设计流速越快，排水效果越好。

（）15. 给排水工程中的水表是用来测量水的体积流量的。

（）16. 管道的敷设深度不需要考虑当地的冰冻线。

（）17. 给排水系统中，管道的连接方式只能是焊接。

（）18. 所有的排水管道都需要设置检查井。

给排水试题及答案

给排水试题及答案一、选择题（每题2分，共10分）1. 下列关于给水管道的描述中，错误的是（）。

A. 给水管道应采用耐腐蚀材料B. 给水管道的内壁应光滑C. 给水管道应有良好的密封性D. 给水管道可以随意穿越建筑物的承重墙答案：D2. 排水系统中，检查井的作用是（）。

A. 收集污水B. 储存雨水C. 便于检修和清通管道D. 过滤污水中的固体颗粒答案：C3. 下列关于雨水收集系统的描述中，正确的是（）。

A. 雨水收集系统主要用于收集生活污水B. 雨水收集系统可以减少城市内涝C. 雨水收集系统会增加城市地下水位D. 雨水收集系统会增加城市用水量答案：B4. 污水处理厂的主要目的是（）。

A. 提取污水中的有用物质B. 减少污水的体积C. 去除污水中的有害物质D. 增加污水的可饮用性答案：C5. 给排水工程中，常用的水质监测指标包括（）。

A. 温度B. 浊度C. 硬度D. 以上都是答案：D二、填空题（每题2分，共10分）1. 给水管道的敷设应避免穿越______，以减少管道的损坏和维护成本。

答案：建筑物的承重墙2. 排水管道的坡度应根据______来确定，以保证水流的通畅。

答案：管道的材质和管径3. 雨水收集系统的设计应考虑______，以防止雨水的过量收集。

答案：雨水的蒸发量4. 污水处理厂的运行成本中，______是主要的支出之一。

答案：能源消耗5. 水质监测中，浊度的单位通常是______。

答案：NTU（浊度单位）三、简答题（每题5分，共20分）1. 简述给水管道的维护要点。

答案：给水管道的维护要点包括定期检查管道的腐蚀和磨损情况，及时更换老化或损坏的管道，保持管道的清洁，防止堵塞和污染。

2. 描述排水管道的常见问题及其解决方法。

答案：排水管道的常见问题包括堵塞、腐蚀和泄漏。

解决方法包括定期清理管道内的沉积物，使用耐腐蚀材料或涂层保护管道，以及及时修补或更换损坏的管道。

3. 解释雨水收集系统在城市排水中的作用。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
则有下式成立： 32．3m=hdc+hcf+20+5 hdc=9.26×10—6×1200×182=3.6m hcf=32.3-20-5-3.6=3.7m 3.7=acFLcFqcF2=aX l000×202 acF=9.25×10-6 此值小于DN200的a值9．26×10-6且最接近，故选用DN200。
答案：（C）
解析：水厂设计水量Q=240000*1.10=11000 m3/h 原水输水管道的漏损水量Qlou= 11000*6%=660 m3/h 取水泵房的设计流量=11000+660=11660 m3/h
4.某管网用水区域，管段长度和节点关系如图所示， 下表所列为各区域最高日
用水量，管网中节点 6 有集中用水Q1=12L/s ，用管线比流量法计算节点 4 的
将以上计算结果统一提升1.3，得：A点自由水头 为32.3m，即为所求。
7．某城市地形平坦，地面标高5．0米；采用设有对置水塔的枝状管网供水，最高日 最高时供水量l40L／s，其中由水塔供水20％，节点流量、管段管径及其长度如图示， 若水塔箱内内底标高32．3米，要求管网最小服务水头20m，则管段C-F管径应为下 列何项? (水头损失h=aLq2，q以L／s计的a值为：
5. 图示某环状网计算简图，管段内流量为初始分配的流量，经水力平 差计算得各环的校正流量分别为+4.7L/s、+1.4L/s、-2.3L/s，则管段 3-4、4-5经校正后的流量应为何项？ （A）q3-4=76.7L/s、 q4-5=37.6L/s （B） q3-4=76.7L/s、 q4-5=33.0L/s （C） q3-4=86.1L/s、 q4-5=42.4L/s （D） q3-4=86.1L/s、 q4-5=47.0L/s
•主要解题思路： 水塔底标高要满足在最高用水时最不利点的用水要求。通过分析，水厂与水塔均向F 点供水，DC段水流方向由D到C，流量18L／s；CF段水流方向由C到F，流量20L／s。
则有下式成立：
DNl00, 373 X 10-6；DNl50, 42.9 X 10-6；DN200, 9.26 X 10—6；DN250, 2.82 X 10-6) (A)DNl00 (B)DNl50 (C)DN200 (D)DN250 答案：C
•主要解题思路： 水塔底标高要满足在最高用水时最不利点的用水要求。通过分析，水厂与水塔均向F 点供水，DC段水流方向由D到C，流量18L／s；CF段水流方向由C到F，流量20L／s。
解析： (1)此题考点就是基本概念的理解。即《室外给水设计规范》第9．1．2条：水
处理构筑物的设计水量，应按最高日供水量加水厂自用水量确定。这里的设计水 量已包含水厂自用水量。
(2)水厂的设计规模与水厂的设计水量不同。设计规模一般指出厂水量，通常以 最高日供水量表达。设计水量指包括了自用水系数在内的水量。
答案：（B）
• 主要解答过程： 按6层建筑确定的最小服务水头为28m。 不失一般性，先假设H点为控制点。 则E点自由水头为： 28+20+3.2-24=27.2 则F点自由水头为： 27.2+24+0.5-25=26.7
其他各点自由水头类似求得，结果为： G点27.2; C点26.8; B点30.6; D点28.4; A点31.0。 此时已经看出原来假设的H点并不是真正的控制 点，F、G、C点均低于28m水头， 且F点最低；亦即控制点为F点，且与28m水头相差 (27.0-26.7)=1．3m
节点流量占总节点流量的百分比为下列哪项?
（A）18.51%
（B）21.18% （C）36.92% （2、G3供水区域最高日最高时用水量分别为：
Q1=2500*1.2*1000/(24*3600)=34.72L/s Q2=1800*1.22*1000/(24*3600)=25.42L/s Q3=1600*1.25*1000/(24*3600)=23.15L/s (2)G1、G2、G3各用水区域管段的比流量分别为 q1=34.72/[0.5*(260+150+120+140+150)]=0.0847 L/s.m q2=25.42/[0.5*(120+140+120+140)]=0.0978 L/s.m q3=23.15/[0.5*(140+140+140+140)]=0.0827 L/s.m (3)节点4的节点流量 Q04=0.5[(q1+q2)*L2-4+(q1+q3)*L4-7+(q2+q3)*L4-5=38.15L/s (4)节点4的节点流占总节点流量的百分比为 ： 38.15/(34.72+25.42+23.15+12)=36.92%

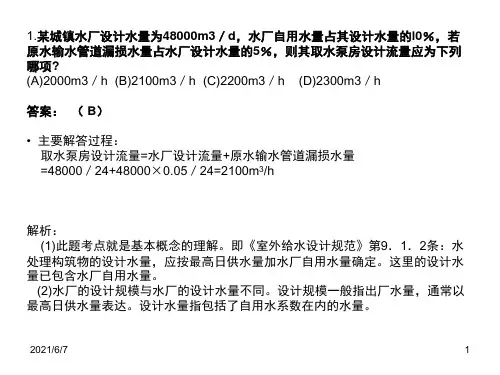

1.某城镇水厂设计水量为48000m3／d，水厂自用水量占其设计水量的l0％，若 原水输水管道漏损水量占水厂设计水量的5％，则其取水泵房设计流量应为下列 哪项? (A)2000m3／h (B)2100m3／h (C)2200m3／h (D)2300m3／h
答案： （ B）
• 主要解答过程： 取水泵房设计流量=水厂设计流量+原水输水管道漏损水量 =48000／24+48000×0.05／24=2100m3/h
答案：（B）
解析：q3-4 = 80-4.7+1.4=76.7L/s
q4-5 = 40-4.7-2.3=33L/s
6.图示环状配水管网，要求配水管网的最小服务水头按直接供水建筑 层数为6层确定。则水厂二级泵站出厂处(A点)的自由水头应为多少? ？ (A)33.3m (B)32.3m (C)31.0m (D)28.3m
2 、某城镇采用地表水源，水厂设计规模 240000m3/d， 水厂自用水量为最高 日供水量的 10% ，供水管网漏损水量为最高日供水量的8%，原水输水管道 漏损水量为水厂设计水量的 6%，则该城镇水厂取水泵房的设计流量为下列哪 项? (A) 11000m3/h (B) 11600m3/h ( C) 11660 m3/h ( D) 12508 m3/h
