光控电子开关电路制作

声光控开关的制作与调试制作声光控开关的步骤如下：材料准备：1.声音传感器：用于检测环境中的声音信号。

2.光敏电阻：用于检测环境中的光强度信号。

3.继电器：用于控制电器开关。

4.电路板：用于搭建电路。

5.导线：用于连接电路的各个部分。

6.电源：用于供电。

电路搭建：1.将声音传感器和光敏电阻连接到电路板上。

2.使用导线将声音传感器和光敏电阻连接到继电器的输入端。

3.使用导线将继电器的输出端连接到电器开关上。

4.将电源连接到电路板上以供电。

调试声光控开关的步骤如下：1.调试声音传感器：a.将声音传感器连接到电源和示波器。

b.对传感器进行敲击或发出声音，观察示波器上是否有变化。

c.根据示波器上的波形调整传感器的灵敏度，使其能够准确检测环境中的声音信号。

2.调试光敏电阻：a.将光敏电阻连接到电源和示波器。

b.改变环境光线的强度，观察示波器上是否有变化。

c.根据示波器上的波形调整光敏电阻的灵敏度，使其能够准确检测环境中的光强度信号。

3.测试继电器：a.将继电器输出端连接到示波器，并将继电器输入端连接到声音传感器和光敏电阻。

b.发出声音或改变环境光线的强度，观察示波器上继电器是否响应。

c.根据实际需求调整继电器的灵敏度，使其能够准确地根据声音或光线信号控制电器开关。

4.连接电器开关：a.将继电器输出端连接到电器开关上。

b.发出声音或改变环境光线的强度，观察电器开关是否正常工作。

c.如有需要，对继电器输出端进行调整，以确保电器开关能够根据声音或光线信号正确地进行开关。

总结：制作和调试声光控开关需要先准备好所需材料，并按照一定的步骤进行操作。

通过调试声音传感器、光敏电阻和继电器，可以确保声光控开关能够准确地感应环境中的声音和光线，并控制电器开关的开启和关闭。

在调试过程中，根据示波器上的波形和继电器的响应情况，进行相应的调整，以确保声光控开关的灵敏度和响应速度达到预期效果。

最后，连接电器开关并进行测试，确保声光控开关能够正常地控制电器的开关操作。

本文介绍的节电开关,在白天或光线较亮时,节电开关呈关闭状态,灯不亮；夜间或光线较暗时，节电开关呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、拍手声等都能开启节电开关。

灯亮后经过40秒左右的延时节电开关自动关闭，灯灭。

该开关适用于楼道、走廊、洗涮间、厕所等公共场合，能节电并延长灯泡使用寿命。

电路采用四与非门集成电路4011作为中心元件，结合外围电路，实现各项功能，该节电开关还有以下特点：
▲采用单线出入可直接替代原手控开关，不用另接线，便于安装。

▲声控灵敏度高在其附近的脚步声、说话声等均可将开关启动。

▲寿命长该节电开关全部采用无触点元件，不用担心使用寿命。

▲耗电省节电开关自身耗电小于0.5W。

▲安装方便节电开关采用86型通用电气开关盒设计。

一、电路原理介绍：
二、安装说明：
1、二极管、三极管安装时注意极性不要装反，线路板上都有标识，制作时请严格按标识插件；
2、三极管安装时必须控制其高度，安装时尽量插到底，装入盒子后，若太高的话会将电路板顶起，造成盖子无法正常安装；
3、电容安装时应采用卧式安装，否则太高了会顶到盒子；
4、驻体话筒必须焊出两根引线后方能安装于线路板上，可用剪下来的电阻引脚来焊，其中驻体话筒在安装时，有极性之分，中间的为正，与外壳相连的为负；
我们焊接好的电路板照片如下图，制作时若有不清楚，可以看图进行参考：
元件全部安装好后的声光控开关外型如下图：
集成电路声光控开关全套散件：11元（此报价不含运费，购买时请注意！）。

红外线光控开关电路图及工作原理特点该装置采用锁相环单音检测电路ＬＭ５６７构成自发射自接收的闭环控制形式。

就是说，把ＬＭ５６７产生的方波电信号调制在红外线光信号上并发射出去，红外线光敏二极管接收该信号，并把其变为电信号，经放大，又被该ＬＭ５６７自身检测.这样，ＬＭ５６７自身的振荡频率与要接收的信号频率永远相同，即使由于某种原因使ＬＭ５６７的振荡频率发生了变化.在一定的频带宽度内，由于ＬＭ５６７只对与自身振荡频率非常接近的信号产生响应，而对其他频率的干扰信号不响应,所以，该装置具有可靠性高、抗干扰性强、安装调试简单的特点。

该装置可应用于自动门、自动水龙头、防盗报警、危险区域误入报警、警戒区域侵入报警等控制。

工作原理电路原理图见图１。

红外线光敏二极管ＰＨ检测到由红外线发射二极管ＬＥ发出的红外线光信号,并将其转换成电信号。

该信号经由ＩＣ１Ａ构成有源高通滤波器,滤除外界低频干扰信号；再经ＩＣ１Ｂ、ＩＣ１Ｃ两级固定增益放大器的放大、以及ＩＣ１Ｄ可调增益限幅放大器的放大，进入锁相环单音检测电路ＩＣ２的第③脚。

ＩＣ２检测到与自身振荡频率相同的信号后，其第⑧脚输出低电平，使继电器ＤＬ吸合，触点Ｓ１、Ｓ２接通，控制其他设备。

ＩＣ２第⑧脚的最大吸入电流为１００ｍＡ.ＩＣ２第⑤脚输出的方波信号，经Ｃ８、Ｒ１６组成的微分电路和Ｎ１、Ｎ２驱动电路，使红外线发射二极管发出该频率调制的红外线光信号。

微分电路使正方波信号变为低占空比的方波信号。

用低占空比方波调制红外线发射管，可提高红外线发射管的工作效率,即其峰值电流很大，而平均工作电流却很小。

这样,有利于红外线光敏二极管的接收。

电阻Ｒ１２、Ｒ１３和电解电容Ｅ３是集成电路ＩＣ１的中点电位偏置电路，使ＩＣ１工作于单电源方式。

该装置有两种工作方式。

一种是：红外线发射二极管和红外线光敏二极管都在同一侧，构成反射检测方式，见图２。

另一种是:红外线发射二极管在一侧，而红外线光敏二极管在另一侧，构成对射式检测方式，见图３.一般情况下,反射式控制距离可达两米，对射式控制距离可达五米.控制距离的远近可由调节电位器Ｗ来控制,Ｗ的阻值越大,ＩＣ１Ｄ放大器的增益越大，控制距离越远.反之，控制距离越近.如果给红外线发射二极管或光敏二极管一方加上光学透镜,可增加控制距离；给双方都加上光学透镜，更可增加控制距离。

一、实验目的1. 了解光控开关的工作原理和基本结构。

2. 掌握光控开关的制作方法及调试技巧。

3. 分析光控开关在实际应用中的优缺点。

二、实验原理光控开关是一种利用光电效应实现自动控制的开关装置。

其基本原理是：当环境光线强度低于设定阈值时，光敏元件（如光敏电阻）的电阻值降低，电路导通，使负载（如灯泡）点亮；当环境光线强度高于设定阈值时，光敏元件的电阻值升高，电路断开，使负载熄灭。

三、实验器材1. 光控开关模块2. LED灯3. 杜邦线4. 面包板5. 电源6. 光源（如手电筒）四、实验步骤1. 将光控开关模块、LED灯、杜邦线和面包板准备好。

2. 将光控开关模块的输出端（一般标记为“OUT”）与LED灯的正极连接。

3. 将LED灯的负极与面包板的地线连接。

4. 将光控开关模块的输入端（一般标记为“A”或“L”）与面包板的地线连接。

5. 将面包板接入电源。

6. 打开电源开关，观察LED灯的亮灭情况。

五、实验现象与分析1. 在光线充足的环境下，LED灯熄灭，说明光控开关处于关闭状态。

2. 在光线较暗的环境下，LED灯点亮，说明光控开关处于开启状态。

实验现象表明，光控开关能够根据环境光线强度自动控制LED灯的亮灭，实现了自动控制的目的。

六、实验结论1. 光控开关是一种利用光电效应实现自动控制的开关装置，具有节能、环保等优点。

2. 光控开关在实际应用中，如路灯、户外照明等，具有良好的效果。

3. 光控开关的灵敏度和阈值可通过调整光敏元件的参数进行调节。

七、实验拓展1. 设计一个光控开关电路，实现对多个LED灯的自动控制。

2. 研究光控开关在不同环境光线下的工作性能，如阴雨天、雾霾天等。

3. 探索光控开关在其他领域的应用，如智能家居、安防系统等。

八、注意事项1. 在实验过程中，注意安全，避免触电事故。

2. 实验器材的连接要牢固，防止接触不良导致电路故障。

3. 调整光敏元件的参数时，要细心操作，避免损坏元件。

通过本次实验，我们对光控开关的工作原理和基本结构有了深入了解，掌握了光控开关的制作方法及调试技巧。

光控开关暗通/亮通电路原理图基于555芯片的光控开关电路设计
前面我们已经介绍过光控开关的电路了，但是没有讲过加入555（芯片）控制的光控电路；今天我们讲解两款功能一样、状态相反的光控（开关电路）。

在学习过程中，可以对照之前的电路，找出相同点及不同点对比学习，效果会更好。

本电路比较简单，好学易上手。

光控开关暗通电路
光控开关暗通电路
原理简介
在图中，555 电路接成施密特触发器，（光敏电阻）器RG白天受光照射呈低（电阻），故555电路的阀值端第6脚与触发端第2脚电位均高于（电源）电压+6V的2/3，处于复位状态，第3脚输出低电平，继电器K1不工作。

晚上，环境光线变暗，RG呈现高电阻，使得555第2脚电位下降，当降至电源电压+6V的1/3时，555电路置位，第3脚输出高电平，K1得电吸合。

实现在光线变暗的时候接通继电器，即暗通。

调节RP1阻值，可调整光控阅值。

光控开关亮通电路
光控开关亮通电路
原理简介
上图是另一个接法的亮通式光控开关电路，白天RG受光照射呈低电阻，555 电路复位，第3脚输
出低电平，继电器K得电吸合；夜间光敏电阻RG呈现高电阻，555电路置位，第3脚输出高电平，继电器K释放，从而实现白天继电器动作闭合，夜间释放。

实现在光线较强时接通继电器，即亮通。

电路提示
在两个电路中，电阻R1、（电容）C1构成积分电路，可起吸收抗干扰的作用，可防止夜间短暂光浅变化使电路发生误翻转。

如果对于555芯片组成的光控电路不算理解，可参考光控开关电路案例，然后再进行对比学习，更容易理解些。

声光控开关电路的设计声光控开关电路主要由一系列元器件构成，包括声音或光线传感器、比较器、动作电路以及驱动电路等。

声音或光线传感器用于检测外部环境中的声音或光线信号，并将其转化为电信号。

比较器则用于将传感器输出的电信号与预设的阈值进行比较，确定开关的状态。

动作电路负责实现开关状态的转换。

驱动电路则用于控制外部设备的开关。

在设计声光控开关电路时，首先需要确定所需的控制范围以及阈值。

控制范围是指传感器能够检测到的信号范围，包括声音或光线的强弱程度。

阈值则是确定开关状态的临界值，当信号达到或超过阈值时，开关将切换状态。

接下来是选择合适的传感器。

传感器的选择需要根据具体的应用场景确定。

例如，如果用于声控灯，可以选择一个声音传感器，如果用于光控器材，可以选择一个光线传感器。

然后是选择合适的比较器。

比较器的作用是将传感器输出的电信号与预设的阈值进行比较，并输出一个高或低电平。

常用的比较器有操作放大器、比较器芯片等。

在选择比较器时需要考虑其工作电压范围、速度、功耗等参数。

接下来是设计动作电路。

动作电路负责根据比较器输出的电平信号来实现开关的切换。

动作电路可以采用继电器、晶体管等器件来实现。

在设计动作电路时需要考虑电路的稳定性、可靠性以及响应速度等因素。

最后是设计驱动电路。

驱动电路的作用是控制外部设备的开关。

驱动电路可以采用继电器、晶体管等器件来实现。

在设计驱动电路时需要考虑外部设备的电压、电流以及功率等参数。

在进行声光控开关电路的实际搭建时，需要注意以下几个方面。

首先是保证电路的可靠性和安全性，避免电路出现故障或电击等问题。

其次是对电路进行测试和调试，检查电路的工作状态和稳定性。

最后是对电路进行优化和改进，进一步提高电路的性能和功能。

总的来说，声光控开关电路的设计包括确定控制范围和阈值、选择传感器和比较器、设计动作电路和驱动电路等。

设计时需要注意电路的可靠性、稳定性和安全性，并进行测试和调试来确保电路的正常工作。

《物理实验Ⅰ课程设计》题目: 光控电路开关的设计与制作学院（系）: 理学院专业: 光信息科学与技术班级: 光学****班学生姓名：***指导教师：***评阅人：***设计（论文）所在单位: 西安石油大学理学院完成时间：2014年3月摘要光控灯和声光控灯是居家照明的重要组成部分（如楼道、卫生间、小巷等），它们的出现使我们的生活方便许多，既可避免摸黑找开关造成的摔伤碰伤，又可杜绝楼道灯有人开、没人关浪费能源的现象。

介绍了用三极管和与非门芯片实现光控灯的原理，重点介绍了实现方法和具体细节，及制作过程中遇到的问题和相应的解决方案。

关键词：光控灯、光敏电阻、三极管、发光二极管目录引言 (1)1光控灯 (2)1.1实验原理 (2)1.2实验器材 (2)1.3元器件介绍 (2)1.4实际电路 (4)1.5光控灯的实现 (4)1.6电路的测试与调试 (4)2总结 (7)3参考文献 (7)光控电路开关的设计与制作***●引言随着现代科学技术的发展，越来越多的高科技节能产品出现在我们生活的方方面面，声控灯、光控灯是居家照明的重要组成部分，光控灯是由光控开关和LED灯组合而成。

声控灯由麦克风，放大电路和LED灯组成。

在地球资源日渐衰竭的今日，环保、节能是当今各产业发展的重心，尤其是需要消耗大量电力的照明产业，基于此目的的研发工作更是趋向环保、节能的特性上著眼。

因此，开发新型高效、节能、寿命长、环保的电路对居家照明节能具有十分重要的意义。

由此声控、光控LED灯的诸多优点在现在正逐渐取代传统的照明设备，是照明产品的新兴光源，有「绿色照明」光源之称，未来将光芒耀眼，发展潜力无限。

声控、光控LED具有节能、体积小、发热量低、寿命长、耗电量小、反应速度快、易控制等众多优点，极大的满足了人们日常生活的需要，因此十分被灯饰业者看好。

光控灯，安装方便，使用寿命长。

集光学、材料和电路技术为一体组成的自动照明开关，白天或光线较强时，开关电路为自锁状态，LED灯不亮，当光线黑暗时或晚上来临时，开关自动打开，LED灯亮，从而实现了白天自动熄灭夜间自动打开的目的，节省了人为的控制。

简单实用的用CD4011构成声光控开关灯电路（含线路板图）简单实用的用CD4011构成声光控开关灯电路原理图：印刷线路板图：这款简单声光控制电子开关具有声音信号和光信号控制功能，当有光照射时，开关电路处于关闭状态，而当光信号比较弱时，开关电路受声音信号的控制，使用这种开关，人们不必在黑暗中摸索开关，也不必担心点长明灯费电和损坏灯泡，夜间只要有脚步声，灯便自动点亮，延时一分钟左右后自动熄灭。

特别适用于自动控制路灯照明及走廊和楼道等片的短时照明。

一、电路组成及工作原理声、光控制电子开关电路如下图所示。

1、电路组成电路主要由以下几部分组成。

(1)、声音信号输入电路。

由话筒MIC、电阻R1.、R2、R3、电容C1和三极管T1组成。

声音信号经话筒MIC转换为电信号后经C1耦合至T1放大，最后由T1的集电极输出并送入集成电路IC1的2脚。

(2)、光信号输入电路。

由电阻R4和光敏电阻Rg组成。

光的强弱经光敏电阻Rg转换为高、低电平后送入集成电路IC1的1脚。

(3)、桥式整流电路。

由二极管D2、D3、D4、D5组成。

其功能是将220V的交流市电转换为脉动直流电压。

(4)、降压滤波电路。

由电阻R5、R6和电容C2组成。

其功能是对桥式整流电路输出的脉动直流电压进行降压滤波，获得10V左右的直流电压，作为控制电路的直流电源。

(5)、延时电路。

由二极管D1、电阻R8和电容C3组成。

延时时间由R8和C3决定，按图中所示参数值可延时约60～70S。

二极管D1起隔离作用。

(6)、控制电路。

由集成电路IC1、电阻R7和双向可控硅T2组成，其作用是控制开关的通断。

这里双向可控硅T2起开关作用。

集成电路IC1是整个电子开关的核心元件，型号为.TC4011BP。

它是四-二输入与非门集成电路。

其中1、2脚和3脚分别为与非门1的输入和输出端；5、6和4脚分别为与非门2的输入和输出端；8、9和10脚分别为与非门3的输入和输出端；12、13和11脚分别为与非门4的输入和输出；7和14脚分别是接地和电源脚。

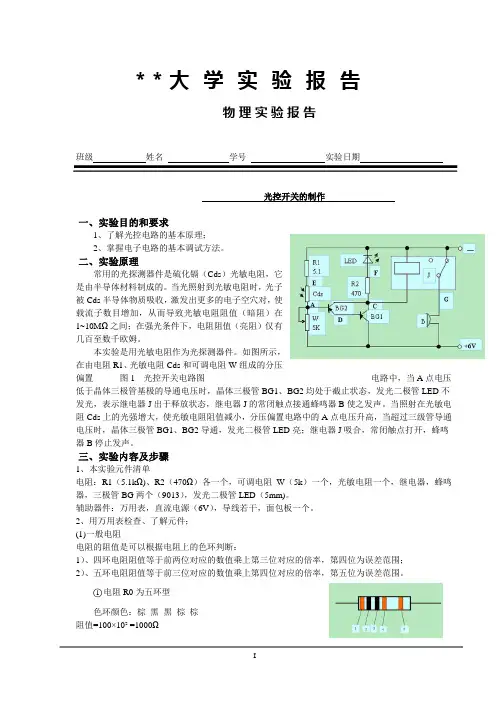

**大学实验报告物理实验报告班级姓名学号实验日期光控开关的制作一、实验目的和要求1、了解光控电路的基本原理；2、掌握电子电路的基本调试方法。

二、实验原理常用的光探测器件是硫化镉（Cds）光敏电阻，它是由半导体材料制成的。

当光照射到光敏电阻时，光子被Cds半导体物质吸收，激发出更多的电子空穴对，使载流子数目增加，从而导致光敏电阻阻值（暗阻）在1~10MΩ之间；在强光条件下，电阻阻值（亮阻）仅有几百至数千欧姆。

本实验是用光敏电阻作为光探测器件。

如图所示，在由电阻R1、光敏电阻Cds和可调电阻W组成的分压偏置图1 光控开关电路图电路中，当A点电压低于晶体三极管基极的导通电压时，晶体三极管BG1、BG2均处于截止状态，发光二极管LED不发光，表示继电器J出于释放状态，继电器J的常闭触点接通蜂鸣器B使之发声。

当照射在光敏电阻Cds上的光强增大，使光敏电阻阻值减小，分压偏置电路中的A点电压升高，当超过三级管导通电压时，晶体三极管BG1、BG2导通，发光二极管LED亮；继电器J吸合，常闭触点打开，蜂鸣器B停止发声。

三、实验内容及步骤1、本实验元件清单电阻：R1（5.1kΩ)、R2（470Ω）各一个，可调电阻W（5k）一个，光敏电阻一个，继电器，蜂鸣器，三极管BG两个（9013），发光二极管LED（5mm)。

辅助器件：万用表，直流电源（6V），导线若干，面包板一个。

2、用万用表检查、了解元件；(1)一般电阻电阻的阻值是可以根据电阻上的色环判断：1）、四环电阻阻值等于前两位对应的数值乘上第三位对应的倍率，第四位为误差范围；2）、五环电阻阻值等于前三位对应的数值乘上第四位对应的倍率，第五位为误差范围。

○1电阻R0为五环型色环颜色：棕黑黑棕棕阻值=100×10² =1000Ω误差为±1%实测阻值为992Ω本实验R1用两个R0的电阻并联成；图2 电阻R0 ○2电阻R2为四环型色环颜色：绿棕红金阻值=51×10² =5100Ω=5.1kΩ误差为±5%实测阻值为5.02kΩ图3 电阻R2○3光敏电阻A、在光照情况下，测量光敏电阻的阻值，即为光敏电阻的亮阻；B、在遮光情况下，测量光敏电阻的阻值，即为光敏电阻的暗阻；（2)发光二极管发光二极管有两个接线柱，一个长的一个短的，长端为正极，短端为负极。

三极管组成的光控开关电路原理图_四款光控开关电路图什么是光控开关光控开关/光控时控器采用先进的嵌入式微型计算机控制技术，融光控功能和普通时控器两大功能为一体的多功能高级时控器（时控开关），根据节能需要可以将光控探头（功能）与时控功能同时启用，将达到最佳节能效果。

是路灯、景观灯、广告灯箱、霓虹灯等设备的最佳节能控制装置；可广泛应用于街道、铁路、车站、航道、学校及供电部门等一切需要时间控制的应用场所。

现在国内主要的品牌有灯联网、艾贝斯等，代表型号有ET101.1、ET102.1等。

光控开关功能和用途本系列智能光控开关，可以根据用户设定的时间（光照度门限）值，自由控制用电器的电源开关。

广泛用于路灯、霓虹灯、广告灯等需要按时间控制电源开关的用电设备。

用户可以根须需求设定四组开关灯时间，可以实现多时段开关灯。

用户也可以利用光控探头采集当地光照度，实现根据光照度开关灯。

四款光控开关电路图电路图一：光控开关在室内5~6 米范围内，可用手电光进行遥控，可以很方便地开启或关闭家用电器。

工作原理：电路如图192 所示。

由三极管VT1、光电二极管等组成光接收电路。

每接收到光照一次，就使由三极管VT2、VT3组成的双稳态电路发生翻转，通过三极管VT4 去驱动继电器K 工作，以控制家用电器的电源开关。

电路图二：声光控节能灯座节电效果显著，采用该灯座白天灯不亮，夜间有声音灯即亮该灯座电路简洁，声控部分采用了驻极体话筒，电路见附图所示220V电源经桥式整流220kΩ电阻降压100μF电容滤波后得到5V电压供给数字集成电路HD14011工作白天有光照时，光电二极管2CU呈低阻状态，IC的{1} {2}脚为低电位，{3}脚为高电位，白天不论有无声音，即不论{4}脚电位如何，{13}脚始终钳位于高电位，{12}脚也为高电位因此{11}脚为低电位，可控硅截止，灯泡不亮夜晚无光照时，U呈高阻状态，{3}脚为低电位，这时若有人发出声响，驻极体话筒拾取信号，经{5} {6}脚输入到放大器放大后由臆脚输出当{4}脚为低时，{13}脚也为低，{11}脚为高，触发可控硅BT169导通，灯泡点亮同时10μF电容充电，充电之初{8} {9}脚为高电位，使{12}脚为低电位声音过后，{13}脚恢复高电位，但由于{12}脚为低电位，所以{11}脚继续保持高电位，灯继续点亮10μF电容继续充电几十秒钟后，{8} {9}脚为低电位，{11}脚也翻转为低电位，可控硅截止，灯灭。

NE555 声光控制智能开关电路
声光控制智能开关是一种节能、方便的电子自动开关，它电路简单，组装容易、成功率高。

适用于办公楼、学校、住宅、公寓工厂、旅社等场合，真正做到人到灯亮，人走灯灭的效果。

一、电路原理分析
电路如下图，它是以时基电路IC-NE555 为核心元件，构成的暂稳态电路。

1.当环境亮度大时，光电二极管VD1 受到光线的影响，阻值减小，RP2 与VD1 分压值较低，IC 的4 脚电压很低，IC 被强制复位，此时即使驻极体传声器BM 接收到声音，IC 的3 脚输出低电平。

双向晶闸管VS 无触发信号，呈截止断开状态，灯泡H 不亮。

2.天黑时，由于光电二极管VD1 不受光照影响。

因此阻值增大，IC 的4 脚电压升高，此时当有声响时，驻极体传声器BM 将声音信号转换成电信号，VT1 放大加至IC 的2 脚，使IC 的3 脚输出端由低电平转为高电平，。

自制太阳能光控开关一、工作原理本光控开关如附图所示，该电路由非晶硅电池（光电池）、继电器、可调电阻、三极管、9V直流电源、手动开关等构成。

继电器主接点1、2为线圈接点，3、4接常闭触点，3、5接常开触点，其中3、4、5与负载电路相连。

当光照的光通量大于220 Lm 时，将S处于闭合位置，电源电压使三极管正偏导通，继电器吸合，使控制负载的常闭触点3、4断开，常开触点3、5闭合，使路灯或灯塔回路断开，将其熄灭。

当遇着阴雨天，光照恰好在220 Lm以下值，且路灯处于熄灭状态时，需要将复位开关S断开，继电器释放，使电路恢复原始状态。

二、元件选取非晶硅电池采用6个导通单元，37.82cm2，引出正负极；继电器采用高灵敏度的，其动作电压为9V，内阻在300Ω～2kΩ均可用。

表1室外，下午2：00。

光源：太阳(电气参数)光源开路电压带负载电压最小工作电压(开路)最小电压的电池面积电池材料最小导通单元数环境温度太阳4V1．2V2．3V18．9cme非晶硅3个23℃注：测试的太阳能电池分为6个导通单元，37．82cm(平方)。

表2 在房间里，晚上8；00，光源：照明灯泡（物理参数）光源(白炽灯)光通量(Lm)光源与电池板的垂直距离(Cm)太阳能电池面积(Cm2)继电器启动时光源与电池板距离(Cm)备注40瓦(磨砂)245637.827环境温25瓦2203.537.824度14℃三、制作与调整光控开关电路部分应放在室外工作，但不能受雨、露、雾及潮气的侵蚀。

为此可采用以下两种措施进行保护。

1.给光电池加上玻璃罩。

找一个废旧大灯泡，用软铅笔沿要割去的位置画线，用串有100瓦灯泡的市电接在画线的断开处通电（注：操作时请注意安全），则灯泡自然从画线处断开。

再用细砂纸轻轻地把断口磨平，玻璃罩就做成了，玻璃罩内放光电池，并用环氧树脂粘牢，封上火漆，从罩内引出光电池的正负极。

2.把光电池固定在一个塑料盒表面上，在盒上钻上小孔，将电路的其他部分置于盒内，放上干燥剂，引出负载线和开关线，再将塑料盒紧闭即可。

目录1.控制电路的常见类型 12.声光控制电路的原理 33.电路的工作原理 44.制作过程 64.1元器件的选择 64.2仿真 64.3安装制作 74.4调试过程 75.元件清单 86.心得体会 9参考文献 111.控制电路的常见类型控制电路的常见类型有声光控制、开关控制、电源控制、红外控制、照明控制、温度控制和可控硅控制以及交通灯控制等等。

不同的电路他们的工作原理不同，作用和功能也就不相同了。

在交通灯控制电路里面又有不同的分类，例如基于CIPH9806芯片的交通灯控制电路，该电路具有工作安全、可靠、外围电路简单、维护方便等多种特点，在我国大中型城市的交通灯控制系统中具有广泛的应用前景。

其原理图如下：图1 基于CIPH9806芯片的交通灯控制电路原理图其中，CIPH9806是一种可用于交通灯控制的集成电路芯片，具有东西和南北两个方向来往车辆的通行时间设置与显示功能，且具有允许执行特殊任务的车辆通行，而禁止普通车辆通行以及恢复正常交通秩序等功能。

芯片引脚功能CIPH9806芯片的引脚排列如图1所示，具体引脚功能说明如下：RX：串行数据输出端，用于输出显示时间；TX：串行时钟输出端。

该端每输出一个脉冲，“RX”端输出一位二进制位数据；RST：复位端，高电平有效；XTAL1，XTAL2：晶体振荡器接入端，接6MHz晶振；DF：双功能输入端，低电平有效。

若当前为正常交通状态，该端有效一次后，进入紧急车辆的通行状态。

在当前状态，若该端再一次有效后，则重新恢复为正常交通状态。

因此，在“DF”端可接入按键，以实现正常交通状态与紧急车辆通行状态的相互切换；INC：时间增量输入端，负脉冲有效。

该端有效一次，可使东西方向车辆通行时间增加5s；DEC：时间减量输入端，正脉冲有效。

该端有效一次，则可使东西方向车辆的通行时间减少5s；NC：无用端，接10kΩ上拉电阻；GND：电源地；VDD：正电源，接5V；COM0,COM1,COM2：是三位共阴极显示器扫描输出线，低电平有效。

红外线光控开关电路图及工作原理一、特点该装置采用锁相环单音检测电路ＬＭ５６７构成自发射自接收的闭环控制形式。

就是说，把ＬＭ５６７产生的方波电信号调制在红外线光信号上并发射出去，红外线光敏二极管接收该信号，并把其变为电信号，经放大，又被该ＬＭ５６７自身检测。

这样，ＬＭ５６７自身的振荡频率与要接收的信号频率永远相同，即使由于某种原因使ＬＭ５６７的振荡频率发生了变化。

在一定的频带宽度内，由于ＬＭ５６７只对与自身振荡频率非常接近的信号产生响应，而对其他频率的干扰信号不响应，所以，该装置具有可靠性高、抗干扰性强、安装调试简单的特点。

该装置可应用于自动门、自动水龙头、防盗报警、危险区域误入报警、警戒区域侵入报警等控制。

二、工作原理电路原理图见图１。

红外线光敏二极管ＰＨ检测到由红外线发射二极管ＬＥ发出的红外线光信号，并将其转换成电信号。

该信号经由ＩＣ１Ａ构成有源高通滤波器，滤除外界低频干扰信号；再经ＩＣ１Ｂ、ＩＣ１Ｃ两级固定增益放大器的放大、以及ＩＣ１Ｄ可调增益限幅放大器的放大，进入锁相环单音检测电路ＩＣ２的第③脚。

ＩＣ２检测到与自身振荡频率相同的信号后，其第⑧脚输出低电平，使继电器ＤＬ吸合，触点Ｓ１、Ｓ２接通，控制其他设备。

ＩＣ２第⑧脚的最大吸入电流为１００ｍＡ。

ＩＣ２第⑤脚输出的方波信号，经Ｃ８、Ｒ１６组成的微分电路和Ｎ１、Ｎ２驱动电路，使红外线发射二极管发出该频率调制的红外线光信号。

微分电路使正方波信号变为低占空比的方波信号。

用低占空比方波调制红外线发射管，可提高红外线发射管的工作效率，即其峰值电流很大，而平均工作电流却很小。

这样，有利于红外线光敏二极管的接收。

电阻Ｒ１２、Ｒ１３和电解电容Ｅ３是集成电路ＩＣ１的中点电位偏置电路，使ＩＣ１工作于单电源方式。

该装置有两种工作方式。

一种是：红外线发射二极管和红外线光敏二极管都在同一侧，构成反射检测方式，见图２。

另一种是：红外线发射二极管在一侧，而红外线光敏二极管在另一侧，构成对射式检测方式，见图３。
