O型圈密封知识全

O形橡胶密封圈知识介绍O形橡胶密封圈是一种广泛应用于机械密封领域的圆形密封件，具有良好的密封性能和耐磨性，常用于静态密封和动态密封。

O形橡胶密封圈主要由橡胶材料制成，具有良好的弹性和耐高温、耐腐蚀等特性，适用于各种工况下的密封要求。

O形橡胶密封圈的种类繁多，常见的有NBR、EPDM、SILICONE、VITON 等多种材料。

不同的材料适用于不同的工作环境和介质，确保密封件长期有效的密封性能。

O形橡胶密封圈在机械密封领域中具有广泛的应用，如汽车、机械设备、航空航天等领域。

O形橡胶密封圈的结构简单，主要由圆环形的橡胶密封件组成，可根据不同的要求设计成不同的截面形状，如圆形、方形、椭圆形等。

O形橡胶密封圈的截面形状和尺寸对密封效果有很大的影响，需要根据实际需求设计合适的尺寸和形状。

O形橡胶密封圈的工作原理是通过外力的压缩使其变形，产生密封作用。

当O形橡胶密封圈处于封闭状态时，密封圈的橡胶材料会填充填充间隙，形成密封效果，防止介质的泄漏。

在工作过程中，O形橡胶密封圈需要经常更换和保养，以保证其密封性能。

在选择和使用O形橡胶密封圈时，需要注意以下几点：1.根据工作环境和介质的要求选择合适的材料，不同材料有不同的耐磨性、耐温性、耐腐蚀性等特性。

2.根据密封要求选择合适的截面形状和尺寸，截面形状对密封性能有很大的影响，需要根据实际需求进行设计。

3.定期检查和更换O形橡胶密封圈，防止老化、变形等问题影响密封效果。

4.在安装O形橡胶密封圈时，要注意避免受力过大、拉伸变形等情况，以确保密封效果。

总的来说，O形橡胶密封圈是一种简单有效的密封件，具有很好的密封性能和耐磨性，适用于各种工况下的密封要求。

在选择和使用O形橡胶密封圈时，需要注意选择合适的材料和尺寸，定期检查和更换，以保证其密封性能。

O形橡胶密封圈的广泛应用将为机械密封领域的发展提供有力支持。

O圈密封知识总结一、O圈密封介绍O形密封圈是一种挤压型密封，挤压型密封的基本工作原理是依靠密封件发生弹性变形，在密封接触面上造成接触压力，接触压力大于被密封介质的内压，则不发生泄漏，反之则发生泄漏。

O形密封圈具有以下特点：1)结构尺寸小，装拆方便。

2)静、动密封均可使用，用作静密封时几乎没有泄漏。

3)使用单件O形密封圈，有双向密封作用。

4)动摩擦阻力较小。

5)价格低廉。

用于静密封时的密封原理在静密封中以O形圈应用最为广泛。

如果设计、使用正确，O形密封圈在静密封中可以实现无泄漏的绝对密封。

O形圈装入密封沟槽后，其断面一般受到5%—28%的压缩变形。

静密封取较大的压缩率值，动密封取较小的压缩率值。

这是因为合成橡胶在低温下要压缩，所以静密封O形圈的预压缩量应考虑补偿它的低温收缩量。

二、O圈密封失效的原因1、永久性变形1）设计时名义压缩量和拉伸量过大，导致O圈发生永久性变形；2）使用环境：设计时没有考虑产品使用环境的温度。

温度在零下工作的O 形圈，其初始压缩可能由于温度的急剧降低而减小或完全消失。

高温会加速橡胶材料的老化。

工作温度越高，O形圈的压缩永久变形就越大。

3）长时间的高压作用会使O形圈发生永久变形。

高压作用相当于给O圈增加了外力。

当永久变形大于40%时，O形圈就失去了密封能力而发生泄漏。

几种胶料的耐热性界限为：丁腈橡胶70℃，三元乙丙橡胶100℃，氟橡胶140℃。

同一材料的O形圈，在同一温度下，截面直径大的O形圈压缩永久变形率较低。

2、间隙咬伤1）设计时配合间隙过大，导致间隙挤出现象发生；2）零件的同心度不良；3）橡胶硬度不合格，O形圈材料硬度越小，则O形圈的间隙挤出现象越严重；压力达到10Mpa时要加挡圈；3、扭曲现象1）沟槽过宽，O圈可以在槽内活动；2）O圈过大，放入沟槽内有褶皱现象，装配后直接割伤或形成缝隙；4、O圈机械损伤1、O圈成形时自身有缺陷（缺胶、截面直径不一致）；2、装配时划伤；。

O型圈知识-寿命分析O型密封圈是典型的挤压型密封。

O型圈截面直径的压缩率和拉伸量是密封设计的主要内容，对密封性能和使用寿命有重要意义。

O型密封圈有良好的密封效果很大程度上取决于O型圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。

2.1．压缩率压缩率W通常用下式表示：W=（d0-h）/d0 ×100%式中d0-----O型圈在自由状态下的截面直径(mm);h------O型圈槽底与被密封表面的距离（沟槽深度），即O型圈压缩后的截面高度(mm)在选取O形圈的压缩率时,应从如下3方面考虑：1．要有足够的密封接触面积；2．摩擦力尽量小；3．尽量避免永久变形。

从以上这些因素不难发现,他们相互之间存在矛盾。

压缩率大就可获得大的接触压力，但是过大的压缩率无疑就会增大滑动摩擦力和永久形。

而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。

因此，在选择O形圈的压缩率时，要权衡各方面的因素。

一般静密封压缩率大于动密封，但其极值应小于25%，否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。

O型密封圈压缩率W的选择应考虑使用条件，静密封或动密封；静密封又可分为径向密封与轴向密封；径向密封（或称圆柱静密封）的泄漏间隙是径向间隙，轴向密封（或称平面静密封）的泄漏间隙是轴向间隙。

轴向密封根据压力介质作用于O形圈的内径还是外径又分受内压和受外压两种情况，内压增加的拉伸，外压降低O形圈的初始拉伸。

上述不同形式的静密封，密封介质对O形圈的作用方向是不同的，所以预压力设计也不同。

对于动密封则要区分是往复运动密封还是旋转运动密封。

1．静密封：圆柱静密封装置和往复运动式密封装置一样，一般取W=10%～15%；平面静密封装置取W=15%～30%。

2．对于动密封而言，可以分为三种情况；往复运动一般取W=10%～15%。

旋转运动密封在选取压缩率时必须要考虑焦耳热效应，一般来说，旋转运动用O 形圈的内径要比轴径大3%-5%，外径的压缩率W=3%-8%。

O型圈密封知识全 Prepared on 24 November 2020（一）O型圈的概述与密封原理日期：2007-4-16 查看：577 O型橡胶圈密封圈简称O型圈，是一种截面形状为圆形的橡胶圈。

O型密封圈是液压、气动系统中使用最广泛的一种密封件。

O型圈有良好的密封性能，既可用于静密封，也可用于动密封中；不仅可单独使用，而且是许多组合式密封装置中的基本组成部分。

它的使用范围很宽，如果材料选择得当，可以满足各种介质和各种运动条件的要求。

O型密封圈是一种挤压型密封，挤压型密封的基本工作原理是依靠密封件发生弹性变形，在密封接触面上造成接触压力，接触压力大于被密封介质的内压，则不发生泄漏，反之则发生泄漏。

（二）压缩率现拉伸量日期：2007-4-16 查看：737 O型密封圈是典型的挤压型密封。

O型圈截面直径的压缩率和拉伸量是密封设计的主要内容，对密封性能和使用寿命有重要意义。

O型密封圈有良好的密封效果很大程度上取决于O型圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。

．压缩率压缩率W通常用下式表示：W=（d0-h）/d×100%式中d0-----O型圈在自由状态下的截面直径(mm);h------O型圈槽底与被密封表面的距离（沟槽深度），即O型圈压缩后的截面高度(mm)在选取O形圈的压缩率时,应从如下3方面考虑：1．要有足够的密封接触面积；2．摩擦力尽量小；3．尽量避免永久变形。

从以上这些因素不难发现,他们相互之间存在矛盾。

压缩率大就可获得大的接触压力，但是过大的压缩率无疑就会增大滑动摩擦力和永久形。

而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。

因此，在选择O形圈的压缩率时，要权衡各方面的因素。

一般静密封压缩率大于动密封，但其极值应小于25%，否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。

O型密封圈压缩率W的选择应考虑使用条件，静密封或动密封；静密封又可分为径向密封与轴向密封；径向密封（或称圆柱静密封）的泄漏间隙是径向间隙，轴向密封（或称平面静密封）的泄漏间隙是轴向间隙。

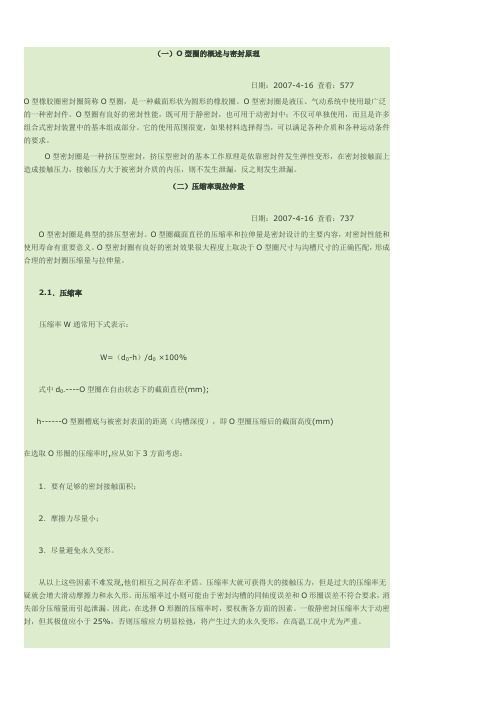

（一）O型圈的概述与密封原理日期：2007-4-16 查看：577O型橡胶圈密封圈简称O型圈，是一种截面形状为圆形的橡胶圈。

O型密封圈是液压、气动系统中使用最广泛的一种密封件。

O型圈有良好的密封性能，既可用于静密封，也可用于动密封中；不仅可单独使用，而且是许多组合式密封装置中的基本组成部分。

它的使用范围很宽，如果材料选择得当，可以满足各种介质和各种运动条件的要求。

O型密封圈是一种挤压型密封，挤压型密封的基本工作原理是依靠密封件发生弹性变形，在密封接触面上造成接触压力，接触压力大于被密封介质的内压，则不发生泄漏，反之则发生泄漏。

（二）压缩率现拉伸量日期：2007-4-16 查看：737 O型密封圈是典型的挤压型密封。

O型圈截面直径的压缩率和拉伸量是密封设计的主要内容，对密封性能和使用寿命有重要意义。

O型密封圈有良好的密封效果很大程度上取决于O型圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。

2.1．压缩率压缩率W通常用下式表示：W=（d0-h）/d0 ×100%式中d0-----O型圈在自由状态下的截面直径(mm);h------O型圈槽底与被密封表面的距离（沟槽深度），即O型圈压缩后的截面高度(mm)在选取O形圈的压缩率时,应从如下3方面考虑：1．要有足够的密封接触面积；2．摩擦力尽量小；3．尽量避免永久变形。

从以上这些因素不难发现,他们相互之间存在矛盾。

压缩率大就可获得大的接触压力，但是过大的压缩率无疑就会增大滑动摩擦力和永久形。

而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。

因此，在选择O形圈的压缩率时，要权衡各方面的因素。

一般静密封压缩率大于动密封，但其极值应小于25%，否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。

注：旋转运动工作压力一般不超过0.4 Mpa,硬度选择在(70±5)度;超出0.4 Mpa则按特殊密封装置设计。

O型圈密封知识全This model paper was revised by the Standardization Office on December 10, 2020（一）O 型圈的概述与密封原理日期：2007-4-16 查看：577O 型橡胶圈密封圈简称O 型圈，是一种截面形状为圆形的橡胶圈。

O 型密封圈是液压、气动系统中使用最广泛的一种密封件。

O 型圈有良好的密封性能，既可用于静密封，也可用于动密封中；不仅可单独使用，而且是许多组合式密封装置中的基本组成部分。

它的使用范围很宽，如果材料选择得当，可以满足各种介质和各种运动条件的要求。

O 型密封圈是一种挤压型密封，挤压型密封的基本工作原理是依靠密封件发生弹性变形，在密封接触面上造成接触压力，接触压力大于被密封介质的内压，则不发生泄漏，反之则发生泄漏。

（二）压缩率现拉伸量日期：2007-4-16 查看：737O 型密封圈是典型的挤压型密封。

O 型圈截面直径的压缩率和拉伸量是密封设计的主要内容，对密封性能和使用寿命有重要意义。

O 型密封圈有良好的密封效果很大程度上取决于O 型圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。

．压缩率压缩率W 通常用下式表示：W=（d 0-h ）/d 0 ×100%式中d 0-----O 型圈在自由状态下的截面直径(mm);h------O型圈槽底与被密封表面的距离（沟槽深度），即O型圈压缩后的截面高度(mm)在选取O形圈的压缩率时,应从如下3方面考虑：1．要有足够的密封接触面积；2．摩擦力尽量小；3．尽量避免永久变形。

从以上这些因素不难发现,他们相互之间存在矛盾。

压缩率大就可获得大的接触压力，但是过大的压缩率无疑就会增大滑动摩擦力和永久形。

而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。

因此，在选择O形圈的压缩率时，要权衡各方面的因素。

一般静密封压缩率大于动密封，但其极值应小于25%，否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。

密封圈知识O形圈设计、使用不当会加速它的损坏，丧失密封性能。

实验表明，如密封装置各部分设计合理，单纯地提高压力，并不会造成O形圈的破坏。

在高压、高温的工作条件下，O形圈破坏的主要原因是O 形圈材料的永久变形和O形圈被挤入密封间隙而引起的间隙咬伤，以及O形圈在运动时出现扭曲现象。

1、永久变形由于O形圈密封圈用的合成橡胶材料是属于粘弹性材料，所以初期设定的压紧量和回弹堵塞能力经长时间的使用，会产生永久变形而逐渐形的主要原因。

1）压缩率和拉伸量与永久变形的关系制作O形圈所用的各种配方的橡胶，在压缩状态下都会产生压缩应力松弛现象，此时，压缩应力随着时间的增长而减小。

使用时间越长、压缩率和拉伸量越大，则由橡胶应力松弛而产生的应力下降就越大，以致O形圈弹性不足，失去密封能力。

因此，在允许的使用条件下，设法降低压缩率是可取的。

增加O形圈的截面尺寸是降低压缩率最简单的方法，不过这会带来结构尺寸的增加。

应该注意，人们在计算压缩率时，往往忽略了O形圈在装配时受拉伸而引起的截面高度的减小。

O形圈截面面积的变化是与其周长的变化成反比的。

同时，由于拉力的作用，O形圈的截面形状也会发生变化，就表现为其高度的减小。

此外，在表面张力作用下，O形圈的外表面变得更平了，即截面高度略有减小。

这也是O形密封圈压缩应力松弛的一种表现。

O形圈截面变形的程度，还取决于O形圈材质的硬度。

在拉伸量相同的情况下，硬度大的O形圈，其截面高度也减小较多，从这一点看，应该按照使用条件尽量选用低硬度的材质。

在液体压力和张力的作用下，橡胶材料的O形密封圈也会逐渐发生塑性变形，其截面高度会相应减小，以致最后失去密封能力。

2）温度与O形圈驰张过程的关系使用温度是影响O形圈永久变形的另一个重要因素。

高温会加速橡胶材料的老化。

工作温度越高，O形圈的压缩永久变形就越大。

当永久变形大于40%时，O 形圈就失去了密封能力而发生泄漏。

因压缩变形而在O形圈的橡胶材料中形成的初始应力值，将随着O形圈的驰张过程和温度下降的作用而逐渐降低以致消失。

管路 o型密封圈O型密封圈是一种常见的管路密封元件，具有很多优点和广泛的应用领域。

本文将从O型密封圈的定义、结构、材料、应用和维护等方面进行阐述，旨在深入了解和掌握这一重要的密封元件。

一、O型密封圈的定义O型密封圈是一种截面呈圆环形的密封元件，由橡胶等弹性材料制成，广泛应用于管路系统中的密封工作。

其截面形状呈“O”形，故得名O型密封圈。

二、O型密封圈的结构O型密封圈的结构相对简单，由一个环形的橡胶圈组成。

其内径、外径和截面尺寸可以根据实际需求进行设计和定制。

O型密封圈的截面形状为圆形或椭圆形，具有良好的弹性和密封性能。

三、O型密封圈的材料O型密封圈的材料选择对其密封性能和使用寿命起着关键作用。

常见的O型密封圈材料包括橡胶、丁腈橡胶、氟橡胶、硅橡胶等。

不同的材料具有不同的耐热、耐化学腐蚀和耐磨损性能，可根据具体要求选择合适的材料。

四、O型密封圈的应用O型密封圈广泛应用于各种管路系统中，主要用于密封液体、气体和固体颗粒物质。

具体应用领域包括机械设备、汽车工业、航空航天、石油化工、医疗器械等。

在这些领域中，O型密封圈可用于密封轴、活塞、阀门、接头等部位，有效防止介质泄漏和外界杂质进入。

五、O型密封圈的维护为保证O型密封圈的正常使用和延长其使用寿命，需要注意以下几点维护事项：1. 定期检查O型密封圈的密封性能，如有老化、硬化或损坏，及时更换。

2. 避免O型密封圈接触强酸、强碱等腐蚀性介质，以免影响其密封性能。

3. 在安装O型密封圈时，应注意避免过度挤压或拉伸，以免导致密封圈变形或破裂。

4. 避免O型密封圈长时间处于高温或低温环境中，以免影响其弹性和密封性能。

六、总结O型密封圈作为一种常见的管路密封元件，具有结构简单、密封性能好、使用寿命长等优点。

在各个行业的管路系统中都有广泛的应用。

为保证其正常使用和延长寿命，需要定期检查和维护。

通过了解和掌握O型密封圈的定义、结构、材料、应用和维护等方面的知识，我们可以更好地使用和管理O型密封圈，提高管路系统的安全性和可靠性。
