接入网体系结构

接入网技术知识点汇总1.从整个电信网角度，可将全网划分为公用电信网和用户驻地网（Customer Premises Network, CPN）两大块。

公用电信网又可分为3部分：长途网、中继网、和接入网。

目前国际上倾向于将长途网和中继网合在一起称核心网（Core Network，CN）或转接网（Transit Network，TN），相对于核心网其他部分统称接入网（Access Network，AN）。

接入网是相对核心网而言的。

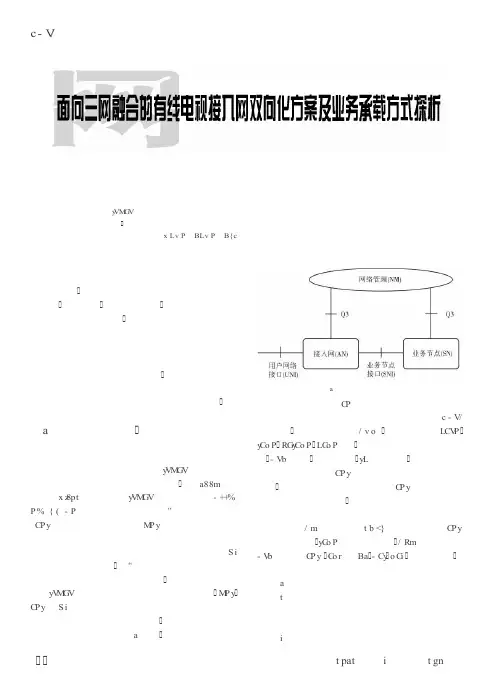

接入网（AN）是由业务节点接口（Service Node Interface，SNI）和相关用户网络接口（User Network Interface, UNI）之间一系列传送实体所组成的。

SNI和UNI用来界定AN范围。

2.接入网基本网络拓扑结构有5种：星型结构、双星型结构、环形结构、树形结构和总线结构。

星型结构具有优质服务和成本高特点，适合于传输成本相对交换成本较低的应用场合。

双星型结构是一种经济、演进的网络结构，很适合于传输距离较远、用户密度较高的企事业用户和住宅居民用户区。

总线结构具有遍及全网的公用设施，但RN多且信息保密性大大受损，较适宜分配式业务。

环形结构特别是SDH自愈型网结构，以其出色的质量结合较高的成本适合于带宽需求大、质量要求高的企事业用户和接入网馈线段应用。

以PON（无源光网络）为基础的树型——分支结构，十分适合那些目前仅有4线以上电话业务需求而且是对双向带宽业务需求不迫切或不明朗的小企事业用户和住在居民用户，特别是新建用户区。

3.接入网通常是按其所用传输介质的不同来进行分类的。

一般，接入网分为有线接入网和无线接入网两大类。

有线接入网又分为铜线接入网和光纤接入网两种；无线接入网分为固定无线接入网和移动无线接入网两种。

4.光纤接入网（或称光接入网）（Optical Access Network，OAN）是以光纤为传入介质，并利用光波作为光载波传送信号的接入网，泛指本的交换机或远端交换模块与用户之间采用光纤通信或部分采用光纤通信的系统。

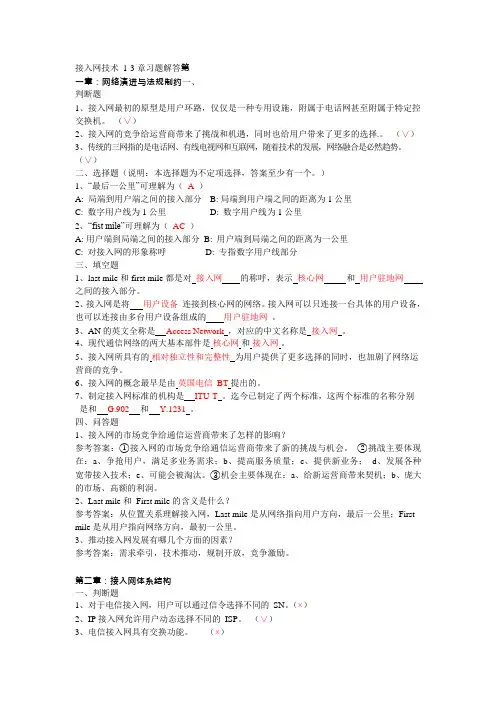

接入网技术1-3 章习题解答第一章：网络演进与法规制约一、判断题1、接入网最初的原型是用户环路，仅仅是一种专用设施，附属于电话网甚至附属于特定控交换机。

（∨）2、接入网的竞争给运营商带来了挑战和机遇，同时也给用户带来了更多的选择.。

（∨）3、传统的三网指的是电话网、有线电视网和互联网，随着技术的发展，网络融合是必然趋势。

（∨）二、选择题（说明：本选择题为不定项选择，答案至少有一个。

）1、“最后一公里”可理解为（A ）A: 局端到用户端之间的接入部分B: 局端到用户端之间的距离为1 公里C: 数字用户线为1 公里D: 数字用户线为1 公里2、“fist mile”可理解为（AC ）A: 用户端到局端之间的接入部分B: 用户端到局端之间的距离为一公里C: 对接入网的形象称呼D: 专指数字用户线部分三、填空题1、last mile 和first mile 都是对接入网的称呼，表示核心网和用户驻地网之间的接入部分。

2、接入网是将用户设备_连接到核心网的网络。

接入网可以只连接一台具体的用户设备，也可以连接由多台用户设备组成的用户驻地网_。

3、AN 的英文全称是Access Network ，对应的中文名称是接入网。

4、现代通信网络的两大基本部件是核心网和接入网。

5、接入网所具有的相对独立性和完整性为用户提供了更多选择的同时，也加剧了网络运营商的竞争。

6、接入网的概念最早是由英国电信BT 提出的。

7、制定接入网标准的机构是ITU-T 。

迄今已制定了两个标准，这两个标准的名称分别是和G.902 和Y.1231 。

四、问答题1、接入网的市场竞争给通信运营商带来了怎样的影响？参考答案：①接入网的市场竞争给通信运营商带来了新的挑战与机会。

②挑战主要体现在：a、争抢用户，满足多业务需求；b、提高服务质量；c、提供新业务；d、发展各种宽带接入技术；e、可能会被淘汰。

③机会主要体现在：a、给新运营商带来契机；b、庞大的市场、高额的利润。

接入网技术作业第1章3.请画图说明接入网的分层模型。

从上图可知，接入网分为4层，即：接入承载处理功能层、电路层、传输通道层和传输介质层。

其中，后三层又构成传送层。

在传送层中，每一层又包含3个基本功能：适配、终结和矩阵连接；此外，构成传送层的三层之间相互独立，各层有自己独立的操作和维护能力（例如，保护倒换和自动恢复等）。

这种规定对改进各层的功能带来极大的灵活性，并且最大限度地降低了对其他各层的影响；相邻两层之间的关系是服务和被服务的关系。

例如，传输通道层既是下面传输介质层的客户，也是上面的电路层的服务者。

4.请画图说明接入网的功能结构。

接入网有5个主要功能：用户接口功能（UPF）、业务接口功能（SPF）、核心功能（CF）、传送功能（TF）和系统管理功能（SMF）。

接入网的功能结构如图所示。

用户接口功能直接与UNI相连，主要作用是将特定UNI的要求与核心功能和管理功能相匹配。

业务接口功能的主要作用有两个：一个是将特定SNI规定的要求与公用承载通路相匹配，以便于核心功能进行处理；另一个是选择有关信息，以便于在AN系统管理功能中进行处理。

核心功能位于UPF和SPF之间，其主要作用是将各个用户接口的承载要求或业务接口的承载要求适配公共传送承载体之中，包括对协议承载通路的适配和复用处理，核心功能可以在接入网中分配。

传送功能为接入网中的不同地点之间的公共承载通路提供传输通道，并进行所用传输介质的适配。

系统管理功能的主要作用是对UPF、SPF、CF和TF功能进行管理，例如，配置、运行、维护等，并通过UNI和SNI来协调用户终端与业务节点的操作。

5.请简要说明接入网的分类。

按照接入网所用的传输介质来分类，可以分为有线接入网和无线接入网两大类。

按照接入网传输带宽来分类，接入网可以分为窄带接入网和宽带接入网两大类。

其中，窄带有线接入可分为普通Modem拔号接入、ISDN拔号接入、DDN接入等；宽带有线接入可分为xDSL接入、光纤接入、Cable Modem接入和电力线接入；无线窄带接入可分为PAS无线市话接入和450M无线接入等；无线宽带接入可分为多点多信道分布业务（MMDS）、本地多点分布式业务（LMDS）、无线局域网（WLAN）、无线城域网（WMAN）、无线广域网（WWAN）等。

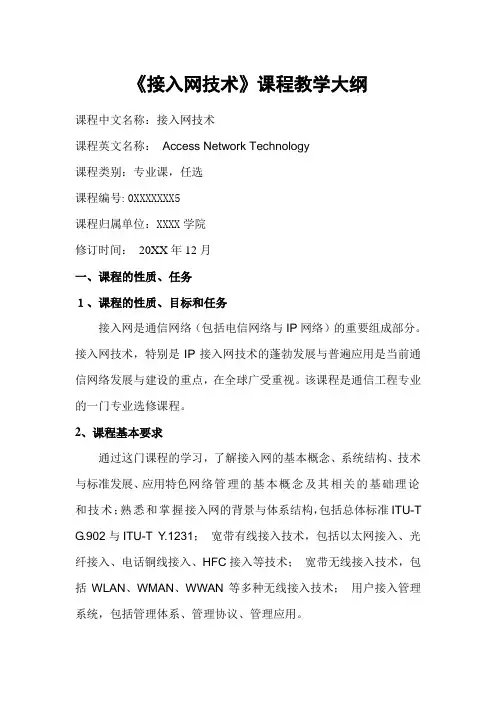

《接入网技术》课程教学大纲课程中文名称：接入网技术课程英文名称：Access Network Technology课程类别：专业课，任选课程编号: 0XXXXXXX5课程归属单位：XXXX学院修订时间：20XX年12月一、课程的性质、任务１、课程的性质、目标和任务接入网是通信网络（包括电信网络与IP网络）的重要组成部分。

接入网技术，特别是IP接入网技术的蓬勃发展与普遍应用是当前通信网络发展与建设的重点，在全球广受重视。

该课程是通信工程专业的一门专业选修课程。

2、课程基本要求通过这门课程的学习，了解接入网的基本概念、系统结构、技术与标准发展、应用特色网络管理的基本概念及其相关的基础理论和技术；熟悉和掌握接入网的背景与体系结构，包括总体标准ITU-T G.902与ITU-T Y.1231；宽带有线接入技术，包括以太网接入、光纤接入、电话铜线接入、HFC接入等技术；宽带无线接入技术，包括WLAN、WMAN、WWAN等多种无线接入技术；用户接入管理系统，包括管理体系、管理协议、管理应用。

3、课程适用专业与学时、学分适用专业：通信工程及相关专业。

授课学时：总学时32学分：24、先修课程现代交换原理和通信网技术、计算机网络。

5、推荐教材及主要教学参考用书推荐教材：《接入网技术》，雷维礼等，清华大学出版社，2006年推荐参考书：《用户接入网技术与工程》，王延尧等，人民邮电出版社，2007年《接入网技术》，张中荃等，人民邮电出版社，2003年《接入网技术》，薛永毅，机械工业出版社，2005年6、教学方法教学方式：以课堂讲授为主。

考核方式：期末总成绩=期末考试成绩*70%+课堂成绩*30*二、理论教学内容和要求1、内容和要求第1章网络演进1．基本内容：什么是接入网、竞争激烈的接入网、接入网发展简史、迎接接入网的大发展。

2．基本要求：要求了解接入网发展简史；重点掌握接入网的基本概念和基本技术。

3．教学重点与难点：重点：入网的基本概念和基本技术4．具体教学内容和学时要求：2学时（1）什么是接入网、竞争激烈的接入网 1学时（2）接入网发展简史、迎接接入网的大发展 1学时第2章接入网体系结构1．基本内容：引言、电信接入网总体标准、IP接入网总体标准、接入网的功能模型、宽带接入技术、用户接入管理。

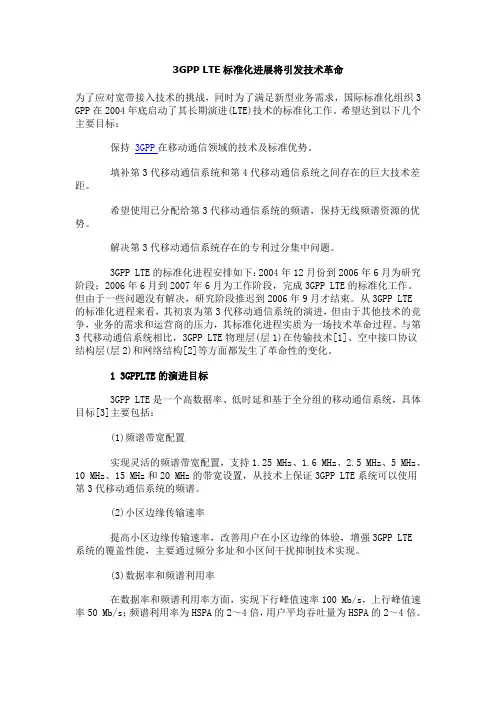

3GPP LTE标准化进展将引发技术革命为了应对宽带接入技术的挑战，同时为了满足新型业务需求，国际标准化组织3 GPP在2004年底启动了其长期演进(LTE)技术的标准化工作。

希望达到以下几个主要目标：保持3GPP在移动通信领域的技术及标准优势。

填补第3代移动通信系统和第4代移动通信系统之间存在的巨大技术差距。

希望使用已分配给第3代移动通信系统的频谱，保持无线频谱资源的优势。

解决第3代移动通信系统存在的专利过分集中问题。

3GPP LTE的标准化进程安排如下：2004年12月份到2006年6月为研究阶段；2006年6月到2007年6月为工作阶段，完成3GPP LTE的标准化工作。

但由于一些问题没有解决，研究阶段推迟到2006年9月才结束。

从3GPP LTE的标准化进程来看，其初衷为第3代移动通信系统的演进，但由于其他技术的竞争，业务的需求和运营商的压力，其标准化进程实质为一场技术革命过程。

与第3代移动通信系统相比，3GPP LTE物理层(层1)在传输技术[1]、空中接口协议结构层(层2)和网络结构[2]等方面都发生了革命性的变化。

1 3GPPLTE的演进目标3GPP LTE是一个高数据率、低时延和基于全分组的移动通信系统，具体目标[3]主要包括：(1)频谱带宽配置实现灵活的频谱带宽配置，支持1.25 MHz、1.6 MHz、2.5 MHz、5 MHz、10 MHz、15 MHz和20 MHz的带宽设置，从技术上保证3GPP LTE系统可以使用第3代移动通信系统的频谱。

(2)小区边缘传输速率提高小区边缘传输速率，改善用户在小区边缘的体验，增强3GPP LTE系统的覆盖性能，主要通过频分多址和小区间干扰抑制技术实现。

(3)数据率和频谱利用率在数据率和频谱利用率方面，实现下行峰值速率100 Mb/s，上行峰值速率5 0 Mb/s；频谱利用率为HSPA的2～4倍，用户平均吞吐量为HSPA的2～4倍。

为保证3GPP LTE系统在频谱利用率方面的技术优势，主要通过多天线技术、自适应调制与编码和基于信道质量的频率选择性调度实现。

LTE知识点梳理(一)：网络架构及协议修改版目录LTE知识点梳理（一）：LTE网络架构及协议错误!未定义书签。

1.1 移动通信系统的发展错误!未定义书签。

1.2 LTE概述 ....... 错误!未定义书签。

1.2.1 LTE的主要技术特点 (6)1.2.2 LTE设计目标 (7)1.3 LTE网络架构 (8)1.3.1 E-UTRAN（接入网） (10)1.3.2 EPC核心网 (12)1.3.3 LTE网络特点 (15)1.4 LTE无线接口协议栈 (16)1.4.1 LTE协议栈的三层 (16)1.4.2 LTE协议栈的两个面： (17)1.4.3 协议栈架构 (19)1.5网络接口 (20)际为 3.9G ，并不是真正意义上的4G技术，而是3G向4G技术发展过程中的一个过渡技术，是被称为3.9G的全球化标准，它通过采用OFDM （正交频分复用）和MIMO（多输入多输出）作为无线网络演进的标准，改进并且增强了3G的空中接入技术。

这些技术的运用，使其能获得更高的峰值速率。

对于LTE技术的研究历来已久，我国的LTE项目是基于3G时代的TD-SCDMA技术和WCDMA技术发展起来的，那么，其对应的也将发展成为TD-LTE和FD-LTE技术。

后续的 R9/R10 版本为 LTE Advanced 才是实际的 4G 网络。

1.2.1 LTE的主要技术特点LTE有如下主要技术特点：（1）实现灵活的频谱带宽配置，支持1.25-20MHz的可变带宽；（2）采用OFDM，MIMO等先进技术支持更高的用户传输速率，20M带宽时，实现下行峰值速率100Mbps和上行峰值速率50Mbps；（3）频谱利用率是HSPA（高速分组接入，是WCDMA的其中一种规范）的2-4倍，用户平均吞吐量（吞吐量指上下行流量）是HSPA的2-4倍；（4）提高小区边缘传输速率，改善用户在小区边缘的业务体验，增强3GPP LTE系统的覆盖性能；（5）用户面延迟小于5ms，控制面从睡眠状态到激活状态迁移时间低于50ms,UE从待机状态到开始传输数据，时延不超过100ms；（6）降低建网成本，实现低成本演进；（7）取消电路交换（CS）域，CS域业务在PS域实现，语音部分由VOIP实现；（注：CS域是电路承载域，走语音的，PS域是数据域，走的是IP，用于手机上网）（8）强调兼容性，支持已有的3G系统，也支持与非3GPP规范系统的协同运作。

接入网技术课程教学大纲AccessNetworkTechno1ogies学时数：32其中：实验学时：8课外学时：0学分数：2适用专业：网络工程一、课程的性质、目的和任务随着信息社会的高速发展，通信技术，信息交换技术、网络技术等得到飞快发展。

用户对业务需求的多样化、个人化，促使电信网向数字化、IP化、宽带化、综合化、智能化方向发展。

接入网是通信网络（包括电信网络与IP网络）的重要组成部分。

接入网技术，特别是【P接入网技术的蓬勃发展与普遍应用是当前通信网络发展与建设的重点，在全球广受重视。

本课程的教学力求反映接入网技术的最新动态。

课程主要讲授接入网两大总体标准框架，即电信接入网标准G902和IP接入网标准Y.1231；以IP接入为中心，全面介绍各种宽带接入技术的基本概念、结构、特点、技术原理、技术标准及典型应用；讲授用户接入网管理体系及相关控制和管理协议。

本课程的教学旨在使学生全面了解各种接入技术的概念、基本原理，能根据实际接入环境和接入需求，对接入网进行规划，培养学生对接入网的实际应用能力。

二、课程教学的基本要求由于在课程中综合地运用了基础知识与专业知识，要求学生在学习本课程中，熟悉基础内容；掌握基本概念、主要宽带接入技术的原理、技术与应用；了解新技术动向；理解宽带接入与应用的基础内容，掌握宽带接入基本概念如信源压缩、信道纠错技术，掌握多载波调制、主要的线路编码思路，了解ADS1的超帧结构、APON中的测距、电视基础，了解HFC与CM、V5接口协议、家庭网络标准等达到知识的融会贯通，能在以后的工程中加以实施和应用。

三、课程的教学内容、重点和难点第二章接入网体系结构（2学时）一、基本内容：（一）什么是接入网（二）电信接入网总体标准（Ξ）IP接入网的总体标准（四）接入网的功能模型（五）宽带接入技术（六）用户接入管理二、基本要求：了解接入网技术的基本概念和理论。

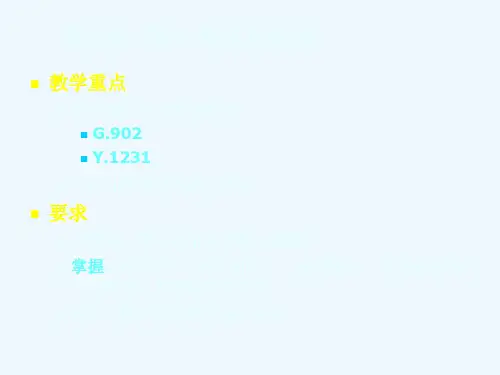

重点：电信接入网标准G902和IP接入网标准Y.1231。
