防静电接地及几种接地概念

防静电接地一、静电的特点静电电压高但能量小，固体静电电压达20×104V以上，液体静电和粉体静电达数万伏，气体和蒸汽静电、人体静电达10000V以上。

由于积累静电材料的电阻率很高，所以静电泄漏过程很缓慢。

从静电危害角度考虑，当材料体积电阻率超过一定值时，材料耗散静电能力明显减弱；工业生产中静电电位高、电量低、电流小、作用时间短，设备或人体静电位最高超过数万伏，正常操作条件下也常达数万伏。

但所积累的静电量很低、静电电流为微安级、作用时间为微秒。

静电受环境湿度影响较大、瞬态现象多。

二、防静电接地1.防静电接地方法物体所带电荷向大地泄漏，防静电接地适用于静电导体和静电耗散材料。

有直接静电接地和间接静电接地，前者通过金属导体构成静电接地系统，后者通过含非金属、防静电材料或其制品使物体静电接地。

金属导体一般直接接地；其他静电导体或静电消散材料不能直接接地，应该用导电胶液将表面的局部或全部与金属导体紧密粘和，再将金属导体接地，即间接接地；间接接地时，非金属静电导体或静电消散材料与金属导体紧密粘和面积大于20cm2，接触电阻尽量小。

静电危险场所如存在多个金属物体时，为消除金属间电位差、消除静电放电，需将所有金属物体直接接地。

对相距较远的大型设备，必须直接接地，不许串联接地。

对相距很近的小型金属物体，可串联后再接地，这种金属物体连接方式称为搭接。

搭接后导体之间及与大地间等电位。

防静电接地方式选择如下：①金属导体是直接接地的对象，活动的金属导体可考虑间接接地。

②金属导体外的静电导体及表面电阻率小于1012W·m的物体是间接接地对象。

③表面电阻率大于1012W·m的物体静电非导体，不能作接地对象。

④人体是静电导体，是直接接地对象，也是间接接地对象。

2.防静电接地范围及实施1）凡加工、储存、运输可燃气体，易燃液体和粉体的金属工艺设备、容器和管道都应接地，接地线需有足够的机械强度，连接良好；一般共用接地，如单独接地每处接地电阻小于30Ω。

对於设备的接地与防静电的接地，专家的看法请叁考。

电器设备金属外壳接地、低压二次线圈一相接地主要是防止设备漏电而接地，属于保护接地。

电器设备的中性点接地，属于工作接地。

人体接地，是针对电子设备工作时，使人体和电子设备机体同电位，防止人体静电对电子设备造成损害。

一般是一个带引线的金属环戴在手腕上，引线的另一端接地（机壳）。

人体接的“地”与设备接的“地”分开，是避免因两个“地”之间的干扰而产生人身或电子设备的不安全情况。

接地设备是为了把要检修或者别的电器把设备内的残留余电释放不会造成人员和设备的损伤防静电装置是防止其他带电设备产生的电磁辐射对不带点的设备产生电流互感，造成人员和设备的损伤总之为了安全都是为了把不该存在的漏电或静电放入大地，但阻抗要求不同，安全级别不同，防静电地线一般会经过一个电阻接在操作人员身体上，所以安全要求更高。

a、防静电系统必须有独立可靠的接地装置，接地电阻一般应小于10Ω，埋设与检测方法应符合GBJ 97的要求。

b、防静电地线不得接在电源零线上，不得与防雷地线共用。

因为雷击等现象会通过回路影响产品的性能和人身安全。

c、使用三相五线制供电，其大地线可以作为防静电地线（但零线、地线不得混接）。

d、接地主干线截面积应不小于100mm2；支干线截面积应不小于6mm2；设备和工作台的接地线应采用截面积不小于1.25mm2的多股敷塑导线，接地线颜色以黄绿色线为宜。

e、接地主干线的连接方式应采用钎焊。

f、防静电设备连接端子应确保接触可靠，易装拆，允许使用各种夹式连接器，如锷鱼夹、插头座等。

g、对接地电阻值要求较高的工作场所应该安装接地系统监测报警仪。

接地有三种1，市电接地，2，防雷接地，3，防静电接地不同的接地，应用的相关标准是不一样的所以配电箱的地线是不能共用的制作防静电接地很复杂，国标对地电阻4欧姆，欧标对地电阻1欧姆设备接地是你们厂务提供的总接地端，而防静电接地是感应电或弱电接地，两者不能混接。

常见静电接地规范和防静电的种类及控制一般常见之静电接地规范包括：（1）在中国GB12158-90(防止静电事故通用准则)中规定：i.导体与大地间之泄漏电阻应<1MΩ，ii.每组专设之静电接地极之接地电阻应<100Ω，iii.腕带接地电阻应<1MΩ。

（2）英国BS5958Control of Undesirable Static electricityi.一般导体：10Ωii大型固定导体：10Ωiii.金属管路：10Ωiv.导体运输设备：10Ωv.与非导体組合之导体设备：1MΩvi.抗静电材料（衣服鞋）：1～100MΩ（3）日本静电安全指針i.一般导体：1KΩii.大型固定导体：1KΩiii.金属管路：1KΩiv.导体运输设备：1KΩv.与非导体組合之导体设备：1MΩvi.抗静电材料（衣服鞋）：10～100MΩ（4）美国ANSI/ESD-S20.20-1999i.接地/连接系统设备接地<1.0Ωii.辅助设备接地<1.0Ωiii.同电位连接<1.0*109Ωiv.共同接地点<1.0Ωv.人员接地, 腕带系统<35*106Ωvi.坐下操作/站立操作,地板-鞋面系统<35*106Ω或<100V其大多为该规定之接地电阻仅为量测点至接地电极棒接线端点，並不包括接地电极棒以下之大地电阻。

而接地电极棒以下之大地电阻：大多属电工方面之技术与规范。

因为静电所牵涉到之接地电阻其主要作为静电荷洩漏之途径使用，或含1M欧姆则是作为避免人员感电使用。

与一般电工所论及之大地接地不同，所以並无直接性关系。

认为一般而言，一般第三类大地接地电阻100欧姆以下，对于静电应该绰绰有余。

国內电气相关之接地电阻可參考一电工法规。

防静电接地线防静电接地线采用PU及PVC原料制成，弹性好，内有1兆欧电阻或0欧姆电阻。

黑线黄头。

具有多种尺寸，6，8，10，12英尺等。

防静电接地线主要由星爪或扣帽与弹弓线、鳄鱼夹组成。

防静电的三大基本方法一、引言静电是指物体表面电荷的积累，当两个带有电荷的物体接触时，会发生电荷转移，导致静电放电。

静电放电不仅会对人体造成危害，还会对设备和器材造成损坏。

因此，在一些特定的场合下，如半导体生产、医院手术室等地方都需要采取防静电措施。

二、防静电的三大基本方法1. 接地法接地法是最常见的防止静电的方法之一。

该方法通过将物体与大地连接在一起来达到消除或减少物体表面积累的静电荷的目的。

具体实现方式是将物品和接地线连接在一起，使其与大地形成一个闭合回路。

在这个回路中，任何静电都能够流入大地中而不会积聚在物品表面。

2. 屏蔽法屏蔽法是通过使用金属网罩或屏蔽材料来隔离外部环境中的静电场而达到防止静电干扰的目的。

金属网罩通常用于射频设备和其他高频设备上，以保护内部元件免受外部电磁辐射的影响。

屏蔽材料通常用于包装敏感电子元件，以防止静电干扰和损坏。

3. 消除法消除法是通过使用静电消除器来消除物体表面积累的静电荷。

静电消除器通常使用离子风机、离子棒或离子枪等设备，将正负离子注入空气中，以中和物体表面的静电荷。

这种方法适用于需要经常移动的物品，如半导体芯片、LCD屏幕等。

三、防静电措施的应用场合1. 半导体生产在半导体生产过程中，由于工艺要求严格，任何微小的静电放电都可能会对芯片造成损坏。

因此，在半导体生产车间中采取了一系列防静电措施，如地面铺设导电材料、穿戴防静电服装、使用静电消除器等。

2. 医院手术室在医院手术室中，由于手术过程需要使用大量的医疗设备和器械，这些设备和器械都需要进行防静电处理。

否则，手术中的静电放电可能会对患者造成伤害。

因此，在手术室中，医护人员需要穿戴防静电服装，并使用有防静电功能的医疗设备和器械。

3. 电子工业在电子工业中，由于设备和器材都是以微小的电信号进行传输和处理的，因此任何静电干扰都可能会导致设备故障或数据丢失。

因此，在电子工业中采取了一系列防静电措施，如使用屏蔽材料、地面铺设导电材料、使用防静电包装等。

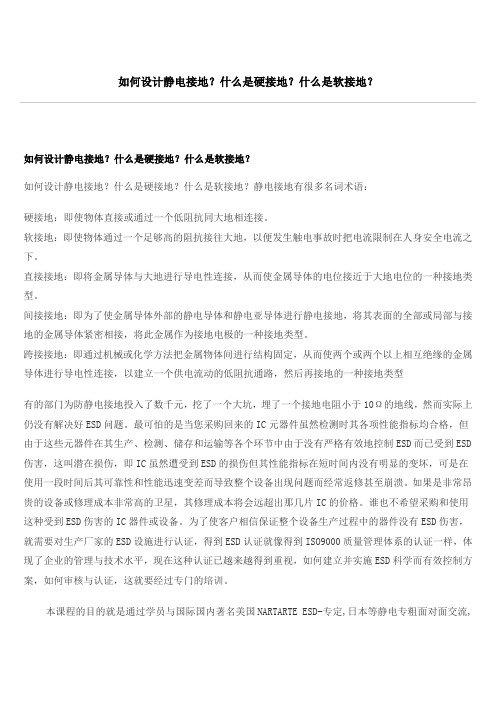

如何设计静电接地？什么是硬接地？什么是软接地？如何设计静电接地？什么是硬接地？什么是软接地？如何设计静电接地？什么是硬接地？什么是软接地？静电接地有很多名词术语：硬接地：即使物体直接或通过一个低阻抗同大地相连接。

软接地：即使物体通过一个足够高的阻抗接往大地，以便发生触电事故时把电流限制在人身安全电流之下。

直接接地：即将金属导体与大地进行导电性连接，从而使金属导体的电位接近于大地电位的一种接地类型。

间接接地：即为了使金属导体外部的静电导体和静电亚导体进行静电接地，将其表面的全部或局部与接地的金属导体紧密相接，将此金属作为接地电极的一种接地类型。

跨接接地：即通过机械或化学方法把金属物体间进行结构固定，从而使两个或两个以上相互绝缘的金属导体进行导电性连接，以建立一个供电流动的低阻抗通路，然后再接地的一种接地类型有的部门为防静电接地投入了数千元，挖了一个大坑，埋了一个接地电阻小于10Ω的地线，然而实际上仍没有解决好ESD问题。

最可怕的是当您采购回来的IC元器件虽然检测时其各项性能指标均合格，但由于这些元器件在其生产、检测、储存和运输等各个环节中由于没有严格有效地控制ESD而已受到ESD 伤害，这叫潜在损伤，即IC虽然遭受到ESD的损伤但其性能指标在短时间内没有明显的变坏，可是在使用一段时间后其可靠性和性能迅速变差而导致整个设备出现问题而经常返修甚至崩溃。

如果是非常昂贵的设备或修理成本非常高的卫星，其修理成本将会远超出那几片IC的价格。

谁也不希望采购和使用这种受到ESD伤害的IC器件或设备。

为了使客户相信保证整个设备生产过程中的器件没有ESD伤害，就需要对生产厂家的ESD设施进行认证，得到ESD认证就像得到ISO9000质量管理体系的认证一样，体现了企业的管理与技术水平，现在这种认证已越来越得到重视，如何建立并实施ESD科学而有效控制方案，如何审核与认证，这就要经过专门的培训。

本课程的目的就是通过学员与国际国内著名美国NARTARTE ESD-专定,日本等静电专粗面对面交流,全面系统学习国际上最新的ESD理论、模型、测试方法、防护技术、设计要求、指导原则、关键技术、国内外最新ESD标准，了解国内外ESD发展现状与趋势,迅速解决手机、计算机等电子设备ESD故障，顺利通过静电试验获得EMC认证或ESD20.20认证，以降低ESD损失，也让客户更加信服产品质量，扩大企业的国内外市场，学员与企业双方受益。

静电接地规范静电接地是指将电荷从一个物体引导到地面的过程，以防止静电的积聚和爆炸等危险事故的发生。

为了保证静电接地的效果和安全性，国家和行业都制定了相应的规范来规范静电接地操作。

首先，静电接地的规范要求选择合适的接地装置。

接地装置通常包括接地体、接地极性、接地线等组成。

接地体必须是导电性能良好，并且与地面保持良好的接触。

接地极性应符合规定的导电材料，并在使用过程中保持无积聚物和腐蚀剂。

接地线要求使用足够粗的铜线，能够承受预期的接地电流，并采取合适的保护措施来防止损坏和腐蚀。

其次，静电接地的规范要求选择合适的接地方式。

接地方式主要有点接地、线接地和面接地三种。

在选择接地方式时，要考虑静电产生的位置、工艺参数和环境条件等因素。

点接地适用于独立设备或小范围静电场，线接地适用于静电容易产生的地方，如输送管道和设备的连接处，面接地适用于大范围的静电场，如涂装车间和工业厂房等。

再次，静电接地的规范要求进行接地电阻测试。

接地电阻是评估接地系统性能的一个重要指标，也是保证接地系统有效工作的关键。

规范要求定期对接地电阻进行测试，并保持在规定的范围内。

测试方法通常有触点电阻法、回路阻抗法和自由场电阻法等，具体选择什么方法要根据实际情况进行判断。

最后，静电接地的规范要求定期进行接地系统的维护和检查。

接地系统存在着腐蚀、破损和电阻增加等问题，如果不及时维护和检查，可能会影响接地系统的功能和安全性。

规范要求对接地线路进行定期的视觉检查和钳击方法的检查，发现问题要及时修复和更换。

总之，静电接地是一项非常重要的安全措施，它在各个行业中都有广泛的应用。

遵循规范的静电接地操作，可以保证接地系统的有效性和安全性，减少静电造成的危险和损失。

因此，各个行业都应严格遵守相应的静电接地规范，并加强对静电接地工作的管理和培训，提高静电接地的操作水平和安全意识。

防静电接地及几种接地概念1）几种接地概念1．保护接地接。

保护接地，就是将电气设备不带电的金属部分与接地体之间作良好的金属连当没有保护接地的电气设备绝缘损坏时，其外壳有可能带电，如果人体触及电气设备的外壳就可能被电击伤或造成生命危险。

在中性点直接接地的电力系统中，接地短路电流经人身、大地流回中性点；在中性点埋直接接地的电力系统中，接地电流经人体流入大地，并经线路对地电容构成通路，两种情况都能造成人身触电。

如果装有接地装置的电气设备绝缘损坏使外壳带电时，接地短路电流将同时沿着路的电条支接地体和人体两条通路流过，我们知道：在一个并联电路里，通过每流值与电阻的大小成反比，即式中IR/I’d=rd/rRI’d——沿接地体流过的电流；IR——流经人体的电流；rR——人体的电阻；rd——接地装置的接地电阻。

由上式可以看出，接地装置的接地电阻越小，流经人体的电流也越小，通常人体电阻要比接地电阻大数百倍，流经人体的电流也比流过接地体的电流小数百倍。

即Id≈I’d。

实际上，由于接当接地电阻级小时，流过人体的电流几乎等于零地电阻很小，接地短路电流流过时所产生的压降很小，故外壳对大地的电压是不高的。

人站在大地上去碰触外壳时，人体所承受的电压很低，不会有危险。

所以，。

加装保护接地装置并且降低它的接地电阻是避免触电危险的有效措施2．工作接地将电力系统中的某一点（通常是中性点）直接或经特殊设备（如消弧线圈、阻抗、电阻等）与大地作金属连接，称为工作接地。

工作接地的作用如下：①主要是中性点接地，这是系统运行的需要。

在高压系统里。

采取中性点接地方式可使接地继电保护准确动作并消除单相电弧接地过电压。

中性点接地可以防止零序电压偏移，保持三相电压基本平衡，对于低压系统很有意义，可以方便使用单相电源。

另外在两线一地供电系统中，由于将一相工作接地，借助大地作一相导体，降低了线路建设投资。

②降低人体的接触电压：在中性点绝缘的系统中，当一相接地，而人体又触及另一相时，人体所受到的接触电压将超过相电压而成为线电压，即为相电压的√3 倍。

防静电接地及解释1种防静电接地相关术语1）地任何一点的电位按惯例取为零的大地或导电物质。

2）接地电气连接到能提供或接受大量电荷的物体上（如在地、舰船或运载工具金属外壳等）。

3）（静电）接地将金属导体（通过接地极）与大地进行电气上的连接，使金属导体的电位接近大地电位的措施。

4）接地a、直接接地或通过一个低阻抗同地相连。

b、通过一个具有很小或几乎为零电阻（阻抗）的导线或其他导体与地连接。

5）软接地通过足够的阻抗接地，把电流限制在人身安全的电平（通常为5mA）之下。

软接地所需要的阻抗取决于靠近接地点的人员可能接触的电压电平。

6）直接接地将金属体与大地进行导电性连接的一种接地方式。

7）间接接地为使金属以外的物体进行静电接地，将其表面的全部或局部与接地的金属体紧密相接的一种接地方式。

8）静电放电接地装置一个公共装置，在静电放电防护工作区内与该装置连接的无器件被接地。

9）接地参考平面一个平的导电表面，其电位被用作为公共参考电位。

10）静电接地连接系统带电体上的电荷向大地泄漏、消散的外界导出通道。

11）人体接地通过使用导电垫、导电地面、导电鞋或其他各种接地用具使人体与大地保持通导状态的措施。

12）接地（电）极埋入大地以便与大地良好接触的导体或几个导体的组合。

13）对地电压带电体与大地之间的电位差（令大地电位为零）。

14）（静电）连接将彼此间没有良好导电通路的物体导电性连接，使相互间大体上处于相同电位的措施。

15）搭接a、使两个物体之间具有导电性的任何固定结合。

这种结合可以是两个物体导电表面间的直接接触，也可以是加装在两个物体之间牢固的电气连接。

b、在电气工程中，将各金属部分连接在一起，使它们对直流电和低频交流电电流呈现低电阻电气接触的一种方法。

16）单点接地每个电路或屏蔽体对地仅有一个连接点的接地形式。

理想的情况是一个分系统只接在同一个接地点，这种方法可防止结构中流过返回电流。

17）搭接线［条，片］a、一种用于搭接的金属编织线或金属条［片，b、当部件和结构之间不能用其他方法保持足够的电接触时，一种在它们之间提供必要导电性的金属编织线或金属条［片］。

重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地接地为防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接上地线；利用大地作电流回路接地线。

在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。

1、接地种类——常见的接地种类有以下几项重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。

2、重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。

在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。

对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。

保护接地电气设备在正常情况下不带电的金属外壳及金属支架与大地作电气连接，称为保护接地。

保护接地重要应用在中性点不接地的供电系统中。

假如不采纳保护接地措施，那么人体触及带电外壳时，由于输电线和大地之间存在分布电容而构成回路，使人体有电流通过而发生触电事故。

假如电气设备采纳了保护接地措施，那么人体触及带电外壳时，人体与保护接地装置的电阻并联。

由于接地电阻小于人体电阻，此时可以认为通过人体的电流很小，电流几乎不通过人体，避开了触电事故。

工作接地接地网示意图地是为了使系统以及与之相连的仪表均能牢靠运行并保证测量和掌控精度而设的接地。

它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。

防雷接地防雷接地是构成防雷措施的一部分，其作用是把雷电流引入大地。

建筑物和电气设备的防雷重要是用避雷器（包括避雷针、避雷带、避雷网和消雷装置等）。

避雷器的一端与被保护设备相接，另一端连接地装置。

当发生直击雷时，避雷器将雷电引向自身，雷电流经过其引下线和接地装置进入大地。

此外，由于雷电引起静电感应副效应，为了防止造成间接损害，如房屋起火或触电等，通常也要将建筑物内的金属设备、金属管道和钢筋结构等接地；雷电波会沿着低压架空线、电视天线侵入房屋，引起屋内电工设备的绝缘击穿，从而造成火灾或人身触电伤亡事故，所以还要将线路上和进屋前的绝缘瓷瓶铁脚接地。
