序列检测器的设计实验报告.docx

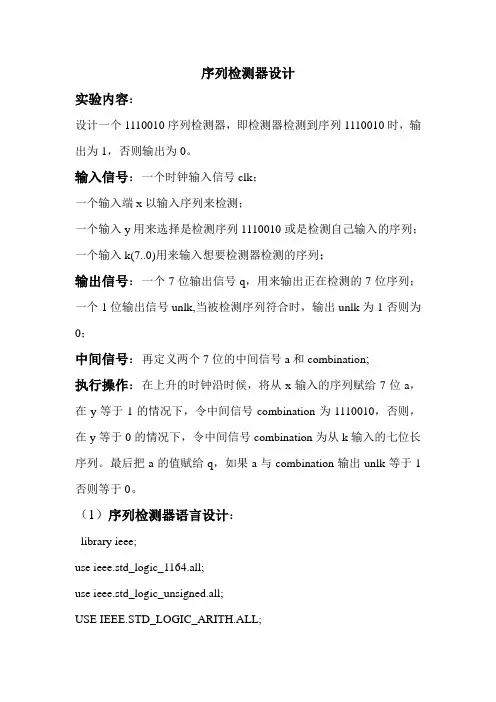

序列检测器设计实验内容：设计一个1110010序列检测器，即检测器检测到序列1110010时，输出为1，否则输出为0。

输入信号：一个时钟输入信号clk；一个输入端x以输入序列来检测；一个输入y用来选择是检测序列1110010或是检测自己输入的序列；一个输入k(7..0)用来输入想要检测器检测的序列；输出信号：一个7位输出信号q，用来输出正在检测的7位序列；一个1位输出信号unlk,当被检测序列符合时，输出unlk为1否则为0；中间信号：再定义两个7位的中间信号a和combination;执行操作：在上升的时钟沿时候，将从x输入的序列赋给7位a，在y等于1的情况下，令中间信号combination为1110010，否则，在y等于0的情况下，令中间信号combination为从k输入的七位长序列。

最后把a的值赋给q，如果a与combination输出unlk等于1否则等于0。

（1）序列检测器语言设计：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;USE IEEE.STD_LOGIC_ARITH.ALL;entity xulie2 isport (clk,x:in std_logic;y:in std_logic;k:in std_logic_vector(7 downto 1);unlk:out std_logic;q:out std_logic_vector(7 downto 1)); end xulie2;architecture art of xulie2 issignal a:std_logic_vector(7 downto 1);signal combination: std_logic_vector(7 downto 1);beginprocess(clk)beginif clk'event and clk='1' thena<=a(6 downto 1)&x;if y='1' thencombination<="1110010";else combination<=k;end if;end if;q<=a;end process;unlk<='1' when(a=combination) else '0';end art;序列检测器波形图：其中ENDTIME=10.0us GRIDSIZE=100.0ns波形图分析：如图，选择输入端y输入为1时，q对应着输出从x输入的7位序列，如果从x输入的待检测的7位序列为1110010时，unlk为1，否则为0，当选择输入端y输入为0时，q依旧对应着输出从x输入的待检测的当前7为序列，但是只有当从x输入的7为序列与从k输入的7位序列一致时，输出端unlk才为1，否则为0。

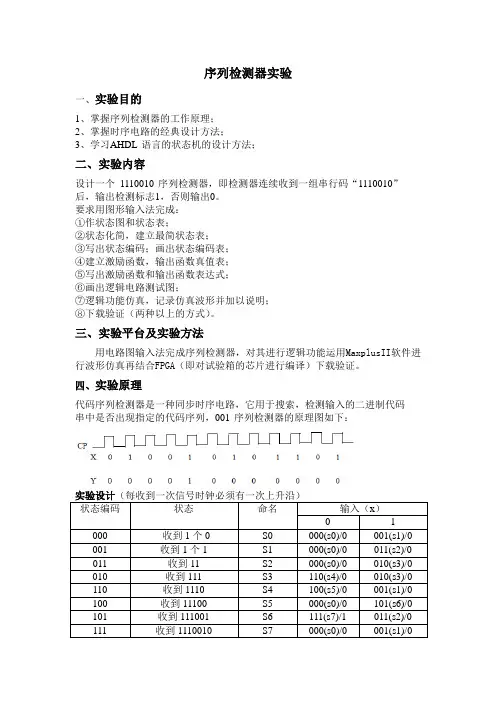

序列检测器实验一、实验目的1、掌握序列检测器的工作原理；2、掌握时序电路的经典设计方法；3、学习AHDL 语言的状态机的设计方法；二、实验内容设计一个1110010 序列检测器，即检测器连续收到一组串行码“1110010”后，输出检测标志1，否则输出0。

要求用图形输入法完成：①作状态图和状态表；②状态化简，建立最简状态表；③写出状态编码；画出状态编码表；④建立激励函数，输出函数真值表；⑤写出激励函数和输出函数表达式；⑥画出逻辑电路测试图；⑦逻辑功能仿真，记录仿真波形并加以说明；⑧下载验证（两种以上的方式）。

三、实验平台及实验方法用电路图输入法完成序列检测器，对其进行逻辑功能运用MaxplusII软件进行波形仿真再结合FPGA（即对试验箱的芯片进行编译）下载验证。

四、实验原理代码序列检测器是一种同步时序电路，它用于搜索，检测输入的二进制代码串中是否出现指定的代码序列，001 序列检测器的原理图如下：实验设计（每收到一次信号时钟必须有一次上升沿）状态编码状态命名输入（x）0 1000 收到1个0 S0 000(s0)/0 001(s1)/0 001 收到1个1 S1 000(s0)/0 011(s2)/0 011 收到11 S2 000(s0)/0 010(s3)/0 010 收到111 S3 110(s4)/0 010(s3)/0 110 收到1110 S4 100(s5)/0 001(s1)/0 100 收到11100 S5 000(s0)/0 101(s6)/0 101 收到111001 S6 111(s7)/1 011(s2)/0 111 收到1110010 S7 000(s0)/0 001(s1)/0卡诺图化简Q1* Q2*00 01 11 10 00 0 0 1 0 01 0 1 0 0 11 0 0 0 0 1011Q3* 00 01 11 10 00 0 0 1 1 01 0 1 1 1 11 0 0 1 0 1013212133132321313212321321321''*''''''*''''''*Q Q Q XQ XQ Q Q XQ Q XQ Q Q Q Q XQ Q Q Q Q Q Q XQ Q Q Q X Q Q X Q ++=++++=++= D 触发器 OR5五、实验操作门电路图实验过程：1.启动MaxplusII 软件；2.新建一个逻辑图编辑界面，点Max+plus II Grahic Editor ，根据逻辑原理图编辑逻辑图；00 01 11 10 00 0 0 0 0 01 0 1 1 1 11 0 0 0 1 1011XQ1Q2Q3Q2Q3XQ1Q2Q3 XQ13．编译。

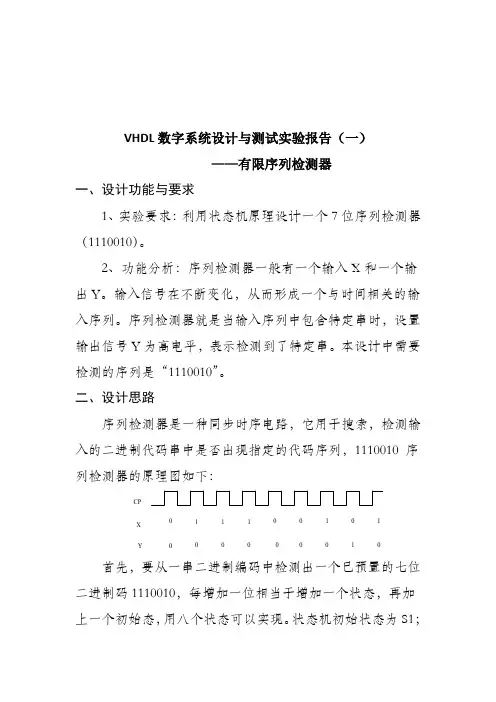

VHDL数字系统设计与测试实验报告（一）——有限序列检测器一、设计功能与要求1、实验要求：利用状态机原理设计一个7位序列检测器（1110010）。

2、功能分析：序列检测器一般有一个输入X和一个输出Y。

输入信号在不断变化，从而形成一个与时间相关的输入序列。

序列检测器就是当输入序列中包含特定串时，设置输出信号Y为高电平，表示检测到了特定串。

本设计中需要检测的序列是“1110010”。

二、设计思路序列检测器是一种同步时序电路，它用于搜索，检测输入的二进制代码串中是否出现指定的代码序列，1110010 序列检测器的原理图如下：CPX Y 0111010010010首先，要从一串二进制编码中检测出一个已预置的七位二进制码1110010，每增加一位相当于增加一个状态，再加上一个初始态，用八个状态可以实现。

状态机初始状态为S1；当自动机接收到一个“1”时，自动机进入S2状态；如果在S2状态接收到“1”时，自动机进入到S3状态；如果在S3状态接收到“1”时，自动机进入到S4状态；如果在S4状态接收到“0”时，自动机进入到S5状态；如果在S5状态接收到“0”时，自动机进入到S6状态；如果在S6状态接收到“1”时，自动机进入到S7状态；如果在S7状态接收到“0”时，自动机进入到S8状态；如果自动机处于S8状态，则表示接收到了一个连续的串“1110010”，此时可以设置输出信号为高电平。

其Moore型原始状态转移图如下：根据状态转移图可以得出Moore型原始状态转移表为：三、源代码library ieee;use ieee.std_logic_1164.all;entity checkerarray isport(din:in std_logic;clk,clr:in std_logic;z:buffer std_logic);end checkerarray;architecture arch_check of checkerarray is type StateType is(s1,s2,s3,s4,s5,s6,s7,s8);signal present_state,next_state:StateType; beginstate_comb:process(present_state,din)begincase present_state iswhen s1=>z<='0';if din='1'thennext_state<=s2;elsenext_state<=s1;end if;when s2=>z<='0';if din='1'thennext_state<=s3;elsenext_state<=s2;end if;when s3=>z<='0';if din='1'thennext_state<=s4;elsenext_state<=s1;end if;when s4=>z<='0';if din='1'thennext_state<=s4;elsenext_state<=s5;end if;when s5=>z<='0';if din='1'thennext_state<=s2;elsenext_state<=s6;end if;when s6=>z<='0';if din='1'thennext_state<=s7;elsenext_state<=s1;end if;when s7=>z<='0';if din='1'thennext_state<=s3;elsenext_state<=s8;end if;when s8=>z<='1';if din='1'thennext_state<=s2;elsenext_state<=s1;end if;end case;end process state_comb;state_clocked:process(clk,clr) beginif(clr='1')thenpresent_state<=s1;elsif(clk'event and clk='1')thenpresent_state<=next_state;end if;end process state_clocked;end arch_check;四、仿真结果与说明上图即为在modelsim中进行仿真的波形图像。

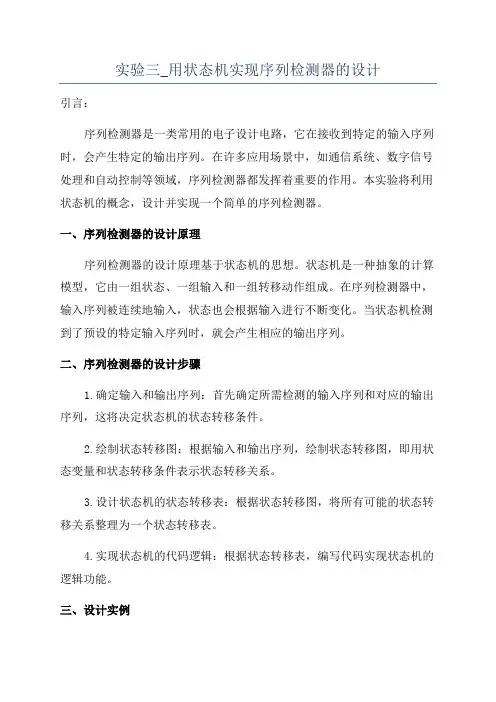

实验三_用状态机实现序列检测器的设计引言：序列检测器是一类常用的电子设计电路，它在接收到特定的输入序列时，会产生特定的输出序列。

在许多应用场景中，如通信系统、数字信号处理和自动控制等领域，序列检测器都发挥着重要的作用。

本实验将利用状态机的概念，设计并实现一个简单的序列检测器。

一、序列检测器的设计原理序列检测器的设计原理基于状态机的思想。

状态机是一种抽象的计算模型，它由一组状态、一组输入和一组转移动作组成。

在序列检测器中，输入序列被连续地输入，状态也会根据输入进行不断变化。

当状态机检测到了预设的特定输入序列时，就会产生相应的输出序列。

二、序列检测器的设计步骤1.确定输入和输出序列：首先确定所需检测的输入序列和对应的输出序列，这将决定状态机的状态转移条件。

2.绘制状态转移图：根据输入和输出序列，绘制状态转移图，即用状态变量和状态转移条件表示状态转移关系。

3.设计状态机的状态转移表：根据状态转移图，将所有可能的状态转移关系整理为一个状态转移表。

4.实现状态机的代码逻辑：根据状态转移表，编写代码实现状态机的逻辑功能。

三、设计实例在本实验中，我们以一个简单示例为例，演示序列检测器的设计流程。

假设输入序列为0101，当检测到该输入序列时，输出序列为011.确定输入和输出序列：输入序列为0101，输出序列为012.绘制状态转移图：根据输入和输出序列，绘制状态转移图如下：0/00，S0，1/1/1说明：状态S0表示未检测到特定输入序列，状态S1表示检测到特定输入序列。

3.设计状态机的状态转移表：根据状态转移图，得到状态转移表如下：输当前状态，0，1S0，S0，S1S1，S0，S14.实现状态机的代码逻辑：根据状态转移表，编写代码实现状态机的逻辑功能，伪代码如下：if (当前状态 == S0)if (输入 == 0)当前状态=S0;输出=0;} else if (输入 == 1)当前状态=S1;输出=0;}} else if (当前状态 == S1)if (输入 == 0)当前状态=S0;输出=1;} else if (输入 == 1)当前状态=S1;输出=1;}}四、实验总结本实验利用状态机的思想，设计并实现了一个简单的序列检测器。

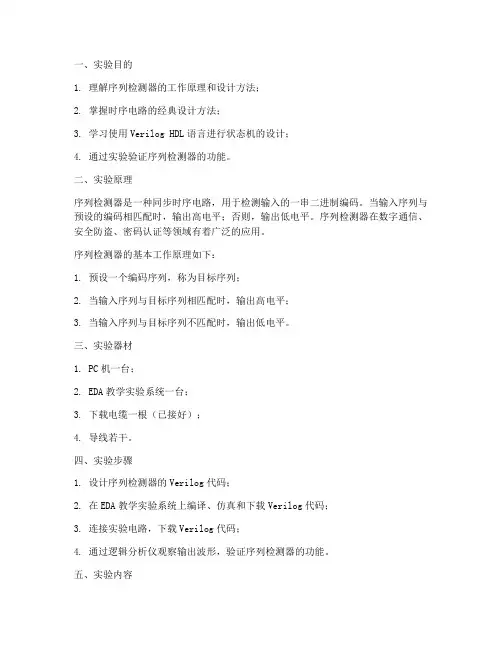

一、实验目的1. 理解序列检测器的工作原理和设计方法；2. 掌握时序电路的经典设计方法；3. 学习使用Verilog HDL语言进行状态机的设计；4. 通过实验验证序列检测器的功能。

二、实验原理序列检测器是一种同步时序电路，用于检测输入的一串二进制编码。

当输入序列与预设的编码相匹配时，输出高电平；否则，输出低电平。

序列检测器在数字通信、安全防盗、密码认证等领域有着广泛的应用。

序列检测器的基本工作原理如下：1. 预设一个编码序列，称为目标序列；2. 当输入序列与目标序列相匹配时，输出高电平；3. 当输入序列与目标序列不匹配时，输出低电平。

三、实验器材1. PC机一台；2. EDA教学实验系统一台；3. 下载电缆一根（已接好）；4. 导线若干。

四、实验步骤1. 设计序列检测器的Verilog代码；2. 在EDA教学实验系统上编译、仿真和下载Verilog代码；3. 连接实验电路，下载Verilog代码；4. 通过逻辑分析仪观察输出波形，验证序列检测器的功能。

五、实验内容1. 设计一个长度为4位的序列检测器，目标序列为1001；2. 设计一个长度为8位的序列检测器，目标序列为11001001；3. 通过实验验证序列检测器的功能。

六、实验代码```verilogmodule seqdet(input clk, // 时钟信号input rst, // 复位信号input [3:0] din, // 输入序列output reg out // 输出信号);// 定义状态localparam [1:0] IDLE = 2'b00,MATCH = 2'b01,NOMATCH = 2'b10;// 状态寄存器reg [1:0] state, nextstate;// 输出函数always @(posedge clk or posedge rst) beginif (rst) beginstate <= IDLE;out <= 1'b0;end else beginstate <= nextstate;out <= (state == MATCH) ? 1'b1 : 1'b0; endend// 激励函数always @() begincase (state)IDLE: beginif (din == 4'b1001) beginnextstate = MATCH;end else beginnextstate = NOMATCH;endendMATCH: beginnextstate = IDLE;endNOMATCH: beginnextstate = IDLE;enddefault: beginnextstate = IDLE;endendcaseendendmodule```七、实验结果与分析1. 长度为4位的序列检测器：当输入序列为1001时，输出高电平；当输入序列不为1001时，输出低电平。

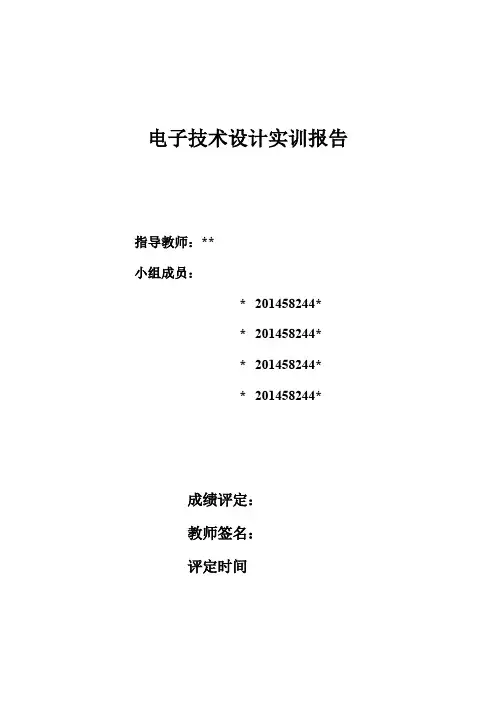

电子技术设计实训报告指导教师：**小组成员：*201458244**201458244**201458244**201458244*成绩评定：教师签名：评定时间设计1.题目：“11001”序列检测器。

原始条件：逻辑器件：CMOS门电路集成芯片：74SL20 74LS00 74LS1122.要求完成设计的主要任务：1)能够运用数字逻辑的理论和方法，把时序逻辑电路设计和组合逻辑电路设计相结合，设计一个有实际应用的数字逻辑电路。

2)使用同步时序逻辑电路的设计方法，设计“11001”序列检测器。

写出设计中的过程。

画出课程设计图。

3)在试验设备上，使用74SL20 74LS00 74LS112集成电路连接、调试和测试“11001”序列检测器电路。

3.小组成员分工*设计序列*电子版实验报告，化简卡诺图*：画电路图、仿真电路图*：检查设计失误、物理机电路连线电路分析设计过程4.逻辑抽象：初始状态SS:11:11S2:110S3S:11004:11001S5根据任务书要求，设计的序列检测器有一个外部输入A 和一个外部输出 Y。

输入和输出的逻辑关系为：正常情况下Y=0，出现A=11001时，Y=15.状态转换图6.状态转换表表1由表1可知，S1和S5是等价状态，故可以合并。

下图为化简后的状态转换图。

''0101*1Q Q Q AQ Q +=7. 卡若图化简规定电路状态编码，电路需要5个状态。

需要3（2n-1<状态数≦2n ）个触发器。

现取Q 2Q 1Q 0=001表示S 1，Q 2Q 1Q 0=010表示S 2，Q 2Q 1Q 0=011表示S 3，Q 2Q 1Q 0=100表示S 4 ,即可得到：S 0:000 S 1:001 S 2:010 S 3 :011 S 4:100由上述转换表可以转化为卡诺图下面即可分解卡诺图⎪⎩⎪⎨⎧++=+=0111*01010*1)''(''Q AQ AQ Q A Q Q Q Q AQ Q '''201201*2Q Q Q A Q Q Q A Q +=''''011001*0Q Q A Q AQ Q AQ Q ++=''0101*1Q Q Q AQ Q +='''201201*2Q Q Q A Q Q Q A Q +=''''011001*0Q Q A Q AQ Q AQ Q ++=2AQ Y =8. 逻辑函数式由上述的卡诺图得到状态方程和输出方程⎪⎩⎪⎨⎧2AQ Y =化简得到上式与JK 触发器的特性方程对照比较可以得出（Q *=JQ ’+K ’Q ）)'()'(.....'''1001012.1101012AQ K Q K Q Q A K AQ Q A J AQ J Q Q A J ===⎪⎩⎪⎨⎧+=== 2AQ Y =9.JK 触发器具体实现电路图由上述的式子我们可以画出模拟电路图（完整电路图附页说明）10. 仿真软件仿真效果（截图说明）下面进行仿真实验，X3灯是为了显示0、1输入，X2灯是显示脉冲输入情况。

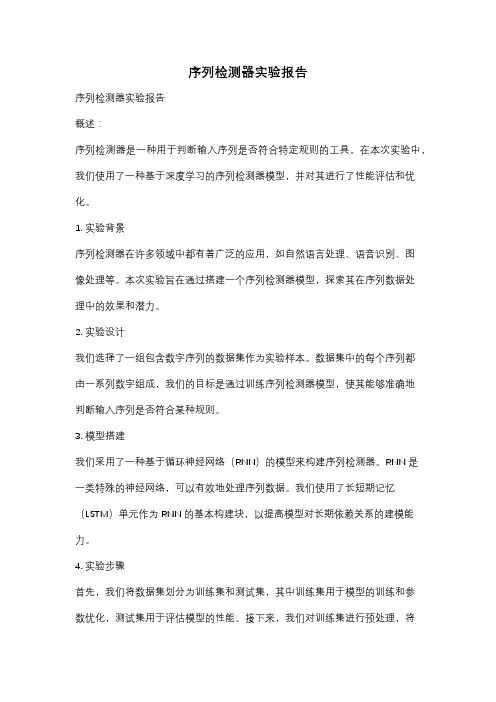

序列检测器实验报告序列检测器实验报告概述：序列检测器是一种用于判断输入序列是否符合特定规则的工具。

在本次实验中，我们使用了一种基于深度学习的序列检测器模型，并对其进行了性能评估和优化。

1. 实验背景序列检测器在许多领域中都有着广泛的应用，如自然语言处理、语音识别、图像处理等。

本次实验旨在通过搭建一个序列检测器模型，探索其在序列数据处理中的效果和潜力。

2. 实验设计我们选择了一组包含数字序列的数据集作为实验样本。

数据集中的每个序列都由一系列数字组成，我们的目标是通过训练序列检测器模型，使其能够准确地判断输入序列是否符合某种规则。

3. 模型搭建我们采用了一种基于循环神经网络（RNN）的模型来构建序列检测器。

RNN是一类特殊的神经网络，可以有效地处理序列数据。

我们使用了长短期记忆（LSTM）单元作为RNN的基本构建块，以提高模型对长期依赖关系的建模能力。

4. 实验步骤首先，我们将数据集划分为训练集和测试集，其中训练集用于模型的训练和参数优化，测试集用于评估模型的性能。

接下来，我们对训练集进行预处理，将每个数字序列转换为对应的数值表示。

然后，我们构建了一个包含多个LSTM 层的序列检测器模型，并通过反向传播算法对其进行训练。

5. 实验结果经过多次实验和参数调整，我们得到了一个性能较好的序列检测器模型。

在测试集上的评估结果显示，该模型能够以高准确率和较低的误判率判断输入序列是否符合规则。

此外，我们还对模型的训练时间和资源消耗进行了分析，发现其在处理大规模序列数据时表现出较好的效率。

6. 优化探索为了进一步提升序列检测器的性能，我们尝试了一些优化策略。

首先，我们增加了模型的深度，即增加了LSTM层的数量。

实验结果显示，增加模型深度可以提高模型的准确率，但也会增加训练时间和资源消耗。

其次，我们尝试了不同的优化算法和学习率调度策略，以寻找更好的模型参数配置。

最后，我们还尝试了集成学习的方法，将多个序列检测器模型的预测结果进行集成，以进一步提升模型的性能。

实验三_用状态机实现序列检测器的设计
一、实验目的
①了解序列检测器的基本原理；
②使用状态机模型设计序列检测器；
③理解状态机的工作原理，以及应用状态机设计逻辑电路的思想与方法。

二、实验原理
序列检测器，又称序列检测器或序列检测装置，是将输入的序列信号，与一个事先给定的序列模式进行比较，以判断输入信号是否与给定的模式
相匹配。

当输入信号与给定模式完全匹配时，则检测出一个正确的模式序列。

如果输入的信号不与模式相匹配，则认为出错，并给出错误信号。

序列检测器有很多的组成部分，包括输出寄存器，状态寄存器，比较
状态机，其中比较状态机是序列检测器最重要的组成部分。

它主要功能是：获取模式序列，比较模式和输入序列，并根据比较结果生成对应的输出信号。

具体来说，比较状态机包括：输入处理模块，状态比较模块，指令控
制模块和输出触发模块。

三、实验内容
1、设计一个比较状态机，用于检测并确定序列是否与给定的模式序
列相同。

2、使用VHDL绘制比较状态机的模型，并编写代码实现。

3、真实应用比较状态机，设计一个校验器，用于检测序列是否符合一定的校验规则。

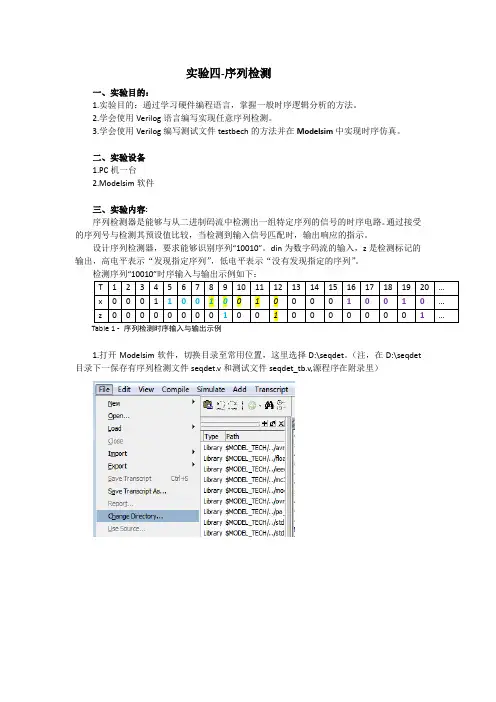

实验四-序列检测一、实验目的：1.实验目的：通过学习硬件编程语言，掌握一般时序逻辑分析的方法。
