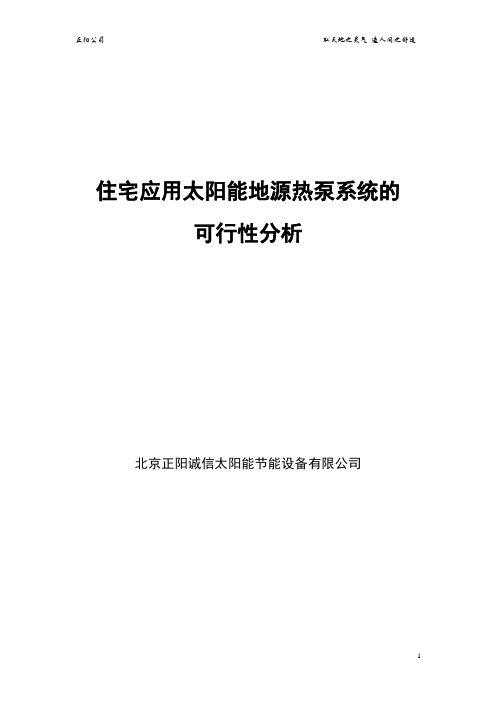

住宅应用太阳能地源热泵系统的可行性分析北京正阳诚信太阳能节能设备有限公司目录一、住宅建筑的能耗 (3)二、住宅建筑常用冷热源方式 (3)三、冷、热源系统设计选型的原则 (4)四、太阳能在住宅建筑中的应用 (4)五、地源热泵技术在建筑中的应用 (6)六、太阳能及热泵采暖系统在建筑中应用的优势和不足 (7)七、太阳能与地源热泵结合技术经济优势 (10)系统设计思路 (10)系统技术说明 (10)强制地热回灌功能 (10)四季供应生活热水 (11)太阳能热泵系统结合类型 (12)八、经济性分析 (14)九、结论 (15)随着经济的发展和人民生活水平的不断提高，我国正面临着越来越大的能源压力，特别是用于采暖、空调建筑能耗的增加，已成为我国不少城市缺电的诱因。
地球上的化石燃料——煤、石油、天然气等将逐渐开采枯竭，开发包括太阳能、风能在内的可再生能源利用的任务已十分迫切。
所以，在提高太阳能热利用应用技术水平的同时，应积极创造条件，将现有成熟技术在实际工程中推广应用，以积累经验，通过实践进行技术的改善、提高，起到样板和示范作用。
现就太阳能与热泵结合供暖制冷在住宅中应用的可行性分析如下。
一、住宅建筑的能耗在住宅建筑中主要的能耗为建筑供暖能耗，同时随着人民生活水平的提高，空调产品已成为各种建筑物不可或缺的系统和设备，尤其对一个现代建筑物来说，空调设备性能的优劣是直接影响建筑物使用经济效益的重要因素。
空调系统不仅占有较大的投资份额，同时也是建筑耗能大户。
有关统计资料表明，其住宅建筑采暖制冷能耗约占总能耗的50%~60%。
可见，建筑冷、热源系统的设计和冷、热源设备的选型直接关系到社会能源合理利用和人们生活环境质量改善的大问题。
二、住宅建筑常用冷热源方式住宅建筑中常用的供暖热源方式有：1、热电联产集中供热2、小区区域集中供热中小型区域锅炉房集中供热其区域锅炉房可以是燃煤、燃气、燃油或电锅炉方式，但都需要通过区域管网经过热水循环向建筑物内供热。
某生态龙庄浅层地热能制冷供暖、供热水项目设计方案
某生态农庄浅层地热能制冷供暖、供热水项目设计方案目录1.工程概况 (1)2.负荷估算 (3)3.太阳能应用可行性分析 (5)4.设计方案 (6)5.初投资及运行费用估算 (9)6.项目设计费报价表..................................... 错误！未定义书签。
7.联系方式 .................................................... 错误！未定义书签。
1.工程概况1.1项目名称:某生态农庄项目该项目利用浅层地热能制冷、供暖、供热水的建筑面积约5.7万平方米。
其中室内冲浪游泳池面积1.2万平方米（不需制冷供暖），使用恒温泳池热水（3500方）及淋浴卫生热水；酒店4.5万平方米，共400套客房，使用中央空调系统和卫生热水。
空调末端形式采用风机盘管和热水管。
1.2室外设计参数日干球温度统计1.5室内设计参数1.6自然资源条件该区地处亚热带，属南亚热带海洋性季风气候，降雨充沛，但分布不均匀，时有洪涝、干旱等灾害发生，夏秋两季常受热带风暴（台风）影响，雷电灾害频繁，属雷暴盛发区。
影响三水区的气象灾害主要有：早春的低温阴雨、夏季的台风、暴雨及强对流天气（强雷暴、大风、冰雹等）；冬季的寒潮等。
年平均气温为21.9℃。
1月份为全年最冷月，7月份气温最高。
年极端最高气温39.1℃（2003.7.15）；年极端最低气温零下0.7℃（1957.2.11）。
年平均降水日数（≥0.1mm）154.3天。
年平均降水量1682.8毫米（4－9月：占总雨量80%）。
全年雨季分为两段：4－6月为前汛期，主要是锋面低槽带来的降水；7－9月为后汛期，主要是热带气旋、热带辐合带等引起的降水。
全年日照总时数1721.7小时。
一年中最长的日照时数是7月为218.7小时，最短是3月为65.5小时。
1.7浅层地热资源情况本项目水源为园区内湖水。
湖体面积约100亩，66700平方米，水深平均3米，湖水体积200100立方米，湖水主要来自左岸涌和地下水补充。
北京某住宅太阳能采暖、生活热水系统可行性方案
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载北京某住宅太阳能采暖、生活热水系统可行性方案地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容北京某住宅太阳能采暖/生活热水系统可行性方案一、项目概况该项目为北京XX花园只先生住宅太阳能采暖/热水系统改造项目。
该建筑物原采用燃气锅炉进行建筑物供暖及生活热水供应，现欲对建筑及其能量供应系统进行整体改造。
针对于此项目改造，拟利用太阳能集热系统进行建筑物的生活热水供应及建筑物部分区域的供暖。
二、太阳能采暖/热水系统设计（一）太阳能采暖/热水系统简介所谓“太阳能采暖”，指通过太阳能集热器与储水箱作为太阳能量采集系统，以低温地板辐射作为散热系统为建筑物提供热量的新型节能供暖方式。
该方式具有舒适性高，节能效果显著，便于调节和控制等优点。
1、系统组成太阳能供暖系统由太阳能加热部分、辅助能源保障部分、低温热水地板辐射采暖系统及生活热水供应等几部分组成。
1.1太阳能加热系统由太阳能集热器、太阳能循环水泵及储热水箱组成，其作用是通过设置于采光面的集热器最大限度地收集热量，并通过储水箱进行热量的储备。
1.2辅助能源系统可由各种类型的常规能源组成，作为太阳能集热系统的补充，辅助系统可以在连续阴雨天气或其他特殊供暖需求时，满足供热需求。
1.3太阳能供暖系统中散热端应考虑到太阳能系统集热效率等多方面因素进行的选择。
设计地板辐射采暖的热媒温度为30℃～40℃的低温热水，这使利用太阳能集热器成为可能。
2、系统特点：2.1系统采用低温高效平板集热器，集热效率高，集热涂层分普通TXT、镀黑铬及德国TINOX等不同类型，供不同用户的不同需求层次使用。
2.2系统充分利用太阳能进行供热，减少了对常规能源的使用。
太阳能地板采暖系统的可行性及系统形式有些 工程.doc
太阳能地板采暖系统的可行性及系统形式有些工程我国是太阳能资源十分丰富的国家，除四川盆地等局部地区不适宜太阳能利用以外，我国大局部地区都适合利用太阳能，低温地板辐射采暖系统与传统的散热器供暖形式相比，一个突出特点是热媒温度低，热媒温度要求仅在35℃～45℃之间。
而且地面填充层的蓄热结构，增加了系统的热惰性。
由于低温地板采暖系统的这些特点，太阳能这种低品位清洁利用技术成熟的能源作为低温地板采暖系统的热源，是比拟合理可行的。
太阳能地板采暖主要有两种形式，一种是间歇运行系统，是指太阳能供暖系统在日间收集太阳能并蓄存起来，在夜间运行对房间供暖的系统形式。
这种系统结构简单实用，初投资相对较低。
此系统适合于冬季室外温度不太低，日照充足的地区，如我国华北西北的一些地区，以及西南的局部地区。
利用南向的蓄热墙体和地面，白天根本不需要热源就可以维持16℃左右的室温。
如果白天的蓄热温度为40℃，夜间靠水箱中水的温降来供暖，其最终水温也不会低于30℃，也能根本满足热源要求，燃气壁挂炉供热方式就是用功率足够大的燃气炉来为各单元住宅供热及供给热水。
其设备小巧美观，可壁挂式安装在住宅的厨房内，如同安装了一个稍大些的燃气热水器，并不影响厨房的使用面积。
它便于单户计量，可使用磁卡燃气表实现用热分户计量，解决了供暖费常年亏欠的难题，其另一个特点是节约能源，没有锅炉房二次换热外网及楼内管道的热损失，可节省热能7％左右。
由于是辅助太阳能采暖系统的间歇运行方式，它实际的使用率并不高，运行费用较低。
从地板采暖的情况看，虽然在我国运用的时间不是很长，但其设计施工根本也是成型的技术了，而且很多建筑采用地板采暖后都收到了很好的效果，这项技术可以说已经比拟成熟。
对于太阳能集热局部，由于系统是机械循环，需要集热器有较高的承压能力。
目前家用的普通真空管集热器显然不能满足要求，最近很多太阳能集热器厂家已经研制出多种U型管以及热管式太阳能集热器，其承压能力到达1.2MPa以上，完全可以满足机械循环的要求。

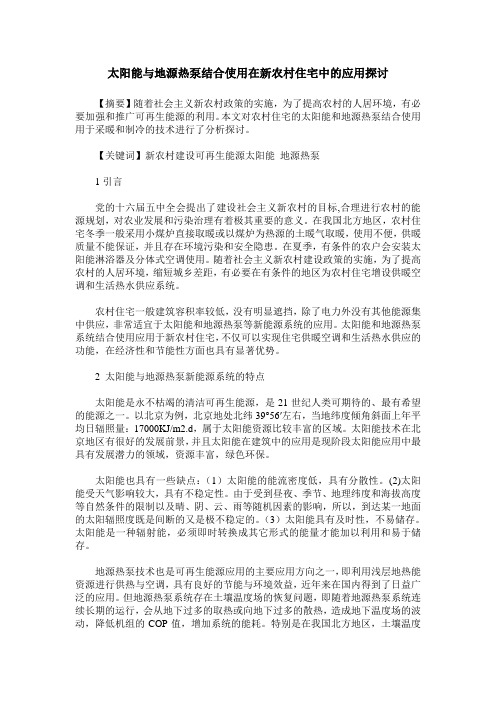

太阳能与地源热泵结合使用在新农村住宅中的应用探讨
太阳能与地源热泵结合使用在新农村住宅中的应用探讨【摘要】随着社会主义新农村政策的实施，为了提高农村的人居环境，有必要加强和推广可再生能源的利用。
本文对农村住宅的太阳能和地源热泵结合使用用于采暖和制冷的技术进行了分析探讨。
【关键词】新农村建设可再生能源太阳能地源热泵1引言党的十六届五中全会提出了建设社会主义新农村的目标,合理进行农村的能源规划，对农业发展和污染治理有着极其重要的意义。
在我国北方地区，农村住宅冬季一般采用小煤炉直接取暖或以煤炉为热源的土暖气取暖，使用不便，供暖质量不能保证，并且存在环境污染和安全隐患。
在夏季，有条件的农户会安装太阳能淋浴器及分体式空调使用。
随着社会主义新农村建设政策的实施，为了提高农村的人居环境，缩短城乡差距，有必要在有条件的地区为农村住宅增设供暖空调和生活热水供应系统。
农村住宅一般建筑容积率较低，没有明显遮挡，除了电力外没有其他能源集中供应，非常适宜于太阳能和地源热泵等新能源系统的应用。
太阳能和地源热泵系统结合使用应用于新农村住宅，不仅可以实现住宅供暖空调和生活热水供应的功能，在经济性和节能性方面也具有显著优势。
2 太阳能与地源热泵新能源系统的特点太阳能是永不枯竭的清洁可再生能源，是21世纪人类可期待的、最有希望的能源之一。
以北京为例，北京地处北纬39°56′左右，当地纬度倾角斜面上年平均日辐照量：17000KJ/m2.d，属于太阳能资源比较丰富的区域。
太阳能技术在北京地区有很好的发展前景，并且太阳能在建筑中的应用是现阶段太阳能应用中最具有发展潜力的领域，资源丰富，绿色环保。
太阳能也具有一些缺点：（1）太阳能的能流密度低，具有分散性。
(2)太阳能受天气影响较大，具有不稳定性。
由于受到昼夜、季节、地理纬度和海拔高度等自然条件的限制以及晴、阴、云、雨等随机因素的影响，所以，到达某一地面的太阳辐照度既是间断的又是极不稳定的。
（3）太阳能具有及时性，不易储存。
太阳能是一种辐射能，必须即时转换成其它形式的能量才能加以利用和易于储存。
地源热泵方案可行性报告
xxx有限企业地源热泵方案可行性报告文件编号：受控状态：散发号：订正次数：第 1.0次改正拥有者：同意审查拟订目录一、工程概略 ----------------------------------------------------02二、方案一 ------------------------------------------------------021、方案简述 -----------------------------------------------------022、地源热泵系统概括 ---------------------------------------------033、系统方案设计 -------------------------------------------------104、工程造价概算 -------------------------------------------------205、运行花费概算 -------------------------------------------------25三、方案二 ------------------------------------------------------271、方案简述 -----------------------------------------------------272、供暖系统设计 -------------------------------------------------283、供冷系统设计 -------------------------------------------------304、工程造价概算 -------------------------------------------------315、运行花费概算 -------------------------------------------------33四、方案一、二比较 ----------------------------------------------351、系统性能比较 -------------------------------------------------352、经济指标比较 -------------------------------------------------36五、其余 --------------------------------------------------------36附图一：地源热泵机房流程图（南区）附图二：钻孔散布图附图三：埋管节点详图附图四：检查井大样图附图五：锅炉房系统流程图一、项目概略：1、工程名称：某养老院项目。
农村太阳能取暖方案
本方案旨在为农村居民提供一种清洁、高效、环保的取暖方式，助力我国农村能源转型和绿色发展。
第2篇
农村太阳能取暖方案
一、引言
随着我国农村地区对生活品质追求的提升，冬季取暖成为迫切需求。然而，传统取暖方式普遍存在能耗高、污染重等问题。太阳能作为一种清洁、可再生的能源，具有广泛的应用前景。本方案旨在为农村地区设计一套合理、高效的太阳能取暖系统，以促进农村能源结构的优化，提升居民生活水平。
（2）工作原理：太阳能光伏板将太阳光转化为电能，通过逆变器将直流电转换为交流电，供用户家庭用电和空气源热泵等设备运行。
四、实施步骤
1.调研分析：了解当地气候条件、农村居民取暖需求、政策支持等，为方案制定提供依据。
2.设计方案：根据调研结果，设计符合当地实际的太阳能取暖方案。
3.设备选型：选择高效、可靠、安全的太阳能设备，确保系统稳定运行。
2.经济效益：降低居民取暖成本，提高能源利用效率，具有良好的投资回报。
3.社会效益：提升农村居民生活水平，推动农村能源结构优化，助力乡村振兴。
本方案旨在为农村地区提供一种清洁、高效、可持续的取暖方式，推动我国农村能源转型，实现绿色发展。
农村太阳能取暖方案
第1篇
农村太阳能取暖方案
一、方案背景
随着我国农村经济的快速发展和农民生活水平的不断提高，冬季取暖已成为农村居民生活中的重要需求。然而，传统的燃煤、燃气取暖方式存在环境污染、能源浪费等问题。为响应国家节能减排政策，提高农村居民生活质量，本项目旨在利用太阳能资源，为农村居民提供一种清洁、高效、环保的取暖方案。
二、方案目标
1.实现农村居民冬季取暖的清洁、高效、环保。
2.降低农村居民取暖成本，提高生活质量。
3.推广太阳能取暖技术，促进农村能源结构调整。
第2篇
农村太阳能取暖方案
一、引言
随着我国农村地区对生活品质追求的提升，冬季取暖成为迫切需求。然而，传统取暖方式普遍存在能耗高、污染重等问题。太阳能作为一种清洁、可再生的能源，具有广泛的应用前景。本方案旨在为农村地区设计一套合理、高效的太阳能取暖系统，以促进农村能源结构的优化，提升居民生活水平。
（2）工作原理：太阳能光伏板将太阳光转化为电能，通过逆变器将直流电转换为交流电，供用户家庭用电和空气源热泵等设备运行。
四、实施步骤
1.调研分析：了解当地气候条件、农村居民取暖需求、政策支持等，为方案制定提供依据。
2.设计方案：根据调研结果，设计符合当地实际的太阳能取暖方案。
3.设备选型：选择高效、可靠、安全的太阳能设备，确保系统稳定运行。
2.经济效益：降低居民取暖成本，提高能源利用效率，具有良好的投资回报。
3.社会效益：提升农村居民生活水平，推动农村能源结构优化，助力乡村振兴。
本方案旨在为农村地区提供一种清洁、高效、可持续的取暖方式，推动我国农村能源转型，实现绿色发展。
农村太阳能取暖方案
第1篇
农村太阳能取暖方案
一、方案背景
随着我国农村经济的快速发展和农民生活水平的不断提高，冬季取暖已成为农村居民生活中的重要需求。然而，传统的燃煤、燃气取暖方式存在环境污染、能源浪费等问题。为响应国家节能减排政策，提高农村居民生活质量，本项目旨在利用太阳能资源，为农村居民提供一种清洁、高效、环保的取暖方案。
二、方案目标
1.实现农村居民冬季取暖的清洁、高效、环保。
2.降低农村居民取暖成本，提高生活质量。
3.推广太阳能取暖技术，促进农村能源结构调整。
太阳能与地源热泵在新农村住宅建设中的应用分析
太阳能与地源热泵在新农村住宅建设中的应用分析1 引言党的十六届五中全会通过的《中共中央关于制定国民经济和社会发展第十一个五年规划的建议》，提出了建设社会主义新农村的重大历史任务，其中重要的一项就是加强村庄规划和人居环境治理。
长期以来，北方农村住宅一般仅利用火炕和火炉取暖，供暖质量不能保证，更谈不上空调和生活热水的供应。
为了有效提高农村的人居环境，缩短城乡差距，有必要在有条件的地区为农村住宅增设供暖空调和生活热水供应系统。
农村住宅一般具有建筑容积率较低，没有明显遮挡，能源价格较高，除电力外其他能源一般较短缺的特点，非常适宜于太阳能和地源热泵等新能源系统的应用。
作者受委托对北京郊区的某新农村住宅小区应用太阳能和地源热泵系统来供暖空调以及供生活热水的情况进行了分析。
分析表明，太阳能和地源热泵系统的应用不仅可以实现供暖空调和生活热水供应的功能，在经济性和节能性方面也具有显著优势。
2 项目概况与负荷分析本文所研究对象是北京市新农村改造示范项目之一，一期规划建设十四万平方米的回迁楼23栋，均为6层的多层住宅，每户住宅建筑面积在75－120平方米之间，共包含住宅1416户，配套公共建筑面积1000平方米，屋顶形式为坡屋面。
据建设方提供的规划图和各栋住宅的标准层平面图，作者按照相关标准规范对全部23栋回迁楼的生活热水和空调采暖负荷进行了估算，所有住宅楼的汇总见表1所示。
表1 生活热水和空调采暖负荷估算汇总根据作者以往的工作经验，在缺少相关详细资料的情况下作者在估算中采用了以下假设和估算指标：（1）所有住宅均满足北京市地方标准DBJ 01-602-2004《居住建筑建筑节能设计标准》。
（2）三室两厅户型按每户4人计算热水用量，二室两厅户型按每户3人计算热水用量，一室两厅户型按每户2人计算热水用量。
（3）生活热水供水温度50℃，自来水上水温度12℃。
（4）村民最高日用热水量按规范低限选取，折合为50℃供水温度为每人75L/（人·天），日平均用水量按最高日用热水量的50％选用。
太阳能-地源热泵房屋采暖复合节能项目设计与实现
太阳能-地源热泵房屋采暖复合节能项目设计与实现索阳阳【摘要】针对农村采暖节能形势严峻的问题,采用太阳能-地源热泵房屋采暖复合节能项目,利用农房闲置的屋顶作为分布式光伏发电的占地资源,并以地源泵作为农屋供暖所需浅地表热能可再生利用的媒介,分析了该项目一个采暖季的运行数据.结果表明:通过分布式光伏发电上网售电及地源泵效能比高达3倍以上的创新结合,形成了一种可再生能源利用的高效节能模式.该节能项目不但可以促进农村供暖“煤改电”政策的快速实施,而且对全国大气污染治理更具有重大意义.【期刊名称】《北京工业职业技术学院学报》【年(卷),期】2015(014)002【总页数】7页(P13-19)【关键词】太阳能;光伏发电;地源热泵;热效比【作者】索阳阳【作者单位】北京工业职业技术学院机电工程学院,北京100042【正文语种】中文【中图分类】TK511.2近年来，随着我国城镇化进程不断加快和居民生活水平的提高，农村地区建筑用能迅速增加，尤其北方地区农村建筑采暖以生物质能源为主的模式，正逐渐被以煤炭等化石能源为主的模式所替代。
可见，农村建筑节能形势严峻。
太阳能-地源热泵房屋采暖复合节能项目主要是利用农房闲置的屋顶作为分布式光伏发电的占地资源，并以地源泵作为农屋供暖所需浅地表热能可再生利用的媒介，通过分布式光伏发电上网售电及地源泵效能比高达3倍以上的创新结合，形成了一种可再生能源利用的高效节能模式。
该节能项目不但可以促进农村供暖“煤改电”政策的快速实施，而且对全国大气污染治理更具有重大意义[1]。
1.1 项目基本信息太阳能-地源热泵房屋采暖复合节能项目取暖面积为540 m2，其中1层面积为350 m2，2层面积为190 m2。
供暖天数为120天。
供暖费用采用国家供暖收费标准，不高于30元/m2。
1.2 设计思想以地源热泵为主要高效节能热辐射热源，通过地采暖盘管和风机盘管对建筑物内进行冬季供暖和夏季制冷及辅助生活热水的供给；以屋顶分布式太阳能光伏发电上网售电来降低全年供暖、制冷运行成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新农居太阳能+地源热泵供暖制冷可行性方案一、项目概况随着国家经济和社会发展第十一个五年计划纲要的提出，国家加大了对农村基础设施建设的力度，为了解决新农居的供暖及制冷及生活热水要求，特进行农居利用新能源进行供暖制冷的示。
本工程为房山区新农村农居太阳能+热泵供暖制冷及生活热水示项目，建筑面积150平方米，采用太阳能+热泵的形式供暖制冷及提供生活热水。
二、建设工程主要容太阳能热泵供暖制冷示项目主要建设容包括以下几个部分：1、太阳能集热器采购安装；2、地源热泵机组采购安装；3、热泵室外换热系统安装；4、系统所需水箱的制安；通过以上几个部分的整体建设，最终实现新农居利用新能源实现供暖制冷并提供生活热水的。
洗浴热水全部由太阳能系统提供，太阳能集热器设置在屋顶。
当太阳能系统不能满足使用需求时，冬季由电加热作为辅助热源，春夏秋由热泵作为辅助能源来满足使用需求，以达到全天24小时供应生活热水的目的。
太阳能工程系统运行方案设计一、设计思路及原则XX实业公司秉承优先利用太阳能源、保证系统全天候供水的原则，多年来对公司太阳能工程系统及控制思路进行了最优化的整体设计，达到了较高的人性化管理。
通过数百个大中型全天候太阳热水系统工程实践的检验，其合理性及先进性均得到了行业及用户的肯定。
二、设计理念及关键技术在九阳全天候太阳热水系统设计过程中，始终贯穿着如下理念：（1）保证全天候24小时供应热水；（2）最低限度使用常规能源，运行费用达到最低；（3）优先利用太阳能（环保）；（4）全面利用太阳能（不浪费）；（5）北方地区应保证设备和系统永远不冻；（6）全自动运行、无人值守；（7）少维护、寿命长、安全可靠；（8）与建筑物易结合，整体效果协调、美观。
为了实现上述目标，经过多年探索，在系统设计安装中我们采用了如下关键技术：（1）排空防冻技术要达到全天候供应热水的目的，解决太阳能系统的北方冬季“防冻”问题是关键所在。
传统意义上的防冻，一般均采取电伴热带或加强保温的方式进行，我们认为，这种方式存在着受外界条件所限的缺陷，因此，九阳公司采用了机械排空的方式进行，达到了系统防冻的万无一失。
（3）双直流产水系统技术采用太阳能加热和辅助能源加热双产水系统，通过智能控制，使双产水系统根据天气状况及用水状况进行自动控制、切换，在无人值守的情况下，在充分、完全利用太阳能基础上，达到了24小时及进供应热水的目的，并使系统最少使用常规能源。
（4）双向单流阀专利技术在系统中，采用了九阳公司专利产品——双向单流阀，在成功满足排空防冻的同时，又保证系统水泵不受水击的影响，延长了水泵的使用寿命。
（5）真空管系统“上进上出”技术在全天候真空管太阳热水系统中，真空管联箱采用“上进上出”的水循环技术，较好的解决了真空管的“爆管”问题。
三、设计整体方案说明根据用户提供的实际情况和现有场地、现有热源类型，要达到节约运行费用，节约能源的目的，选用的设计方案为太阳能定温—温差循环系统＋电加热系统+地源热泵系统。
在天气晴好的状况下，系统一般只靠太阳热水系统就可满足用户用水要求，冬季和阴雨天采用辅助能源系统进行补充。
四、系统设备组成太阳能定温—温差循环系统包括：太阳能集热器，太阳能储水箱，太阳能循环水泵，双向单流阀，辅助能源，辅助能源循环水泵，预热水箱，全自动控制器，用户供水自动增压泵，回水电磁阀等。
五、设计计算1、设计依据（1）《太阳能热水系统设计、安装及工程验收技术规》 （2）《民用建筑太阳能热水系统应用技术规》 （3）《民用建筑太阳能热水系统工程技术手册》 （4）《家用太阳热水系统安装、运行维护技术规》 （5）《家用太阳热水系统技术条件》 （6）《太阳集热器热性能室试验方法》 （7）《太阳能热利用术语》 （8）《建筑给水排水设计规》 2.设备选型计算2.1太阳能集热器面积计算：qQ A w cc A — 直接系统集热器采光面积，m 2 wQ — 日均用水量，㎏q — 集热器在晴好天气日均产水量，L/㎡（1）采用平板型太阳能集热器，集热面积按春夏秋晴好天气每平米日均产80升45℃生活热水设计，则本工程需安装263805000m A c ==，实际选取64平米；（2）采用真空管型太阳能集热器，集热面积按春夏秋晴好天气每平米日均产65升45℃生活热水设计，则本工程需安装277655000m A c ==，实际可选取80平米。
2.2太阳能蓄能水箱的设计对于太阳能热水系统，由于受自然条件的限制，太阳能集热系统不可能全天24小时满足设计小时用水量(q rh )的要求。
由于用户用水时间为全天候型，考虑到太阳能集热器的功率及日照时间与用户用水量、用水时间存在的差异性，设计水箱容量应为用户全天总的用水量，则本系统太阳能储水箱的设计有效容积为5立方米，另配一个1立方米预热水箱。
2.3辅助能源功率设计由于太阳能热水系统的供应具有不确定性，因而辅助能源加热设备的功率需按系统最不利工况，即太阳能系统不工作时（阴雨天）确定。
根据XX 实业公司《全天候太阳热水系统设计施工技术规》，太阳能定温放水系统辅助加热功率计算公式为：Tt Q P w ⨯⋅=860△P — 辅助能源功率，KWwQ — 日均用水量，㎏t Δ — 储水箱水的设计温度与水的初始温度的温差，℃T — 设计全天用水量的加热时间，h ，定温放水系统一般选用8小时886012455000⨯-⨯=）（PP =24KW故热水系统辅助能源功率为24KW ，因此本工程选择辅助电加热功率为24KW ； （1）辅助设备的运行方案：本方案中，辅助设备为两种：电加热及地源热泵。
在采暖季节，地源热泵满足浴室的供暖要求，电加热作为热水系统的辅助热源；在非采暖季，地源热泵作为生活热水系统的辅助，电加热停止运行；此运行方式达到在节省了初期投资的同时，达到了节约运行费用的目的。
（2）辅助设备的选择电加热：功率为24KW ，采暖季运行，作为热水系统辅助；非采暖季不运行； 地源热泵:浴室建筑采用多孔砖保温建材，按60W/㎡热负荷考虑，供暖负荷为9KW 。
本工程实际选可选取输出功率10KW 的热泵机组。
2.4产品的选型说明本工程采用全天候太阳能定温-温差循环系统，选用太阳能集热器：平板集热器设计面积为64平米，真空管集热器设计面积为80平米，太阳能热水储水箱选用有效容积为5立方米的碳钢水箱，同时配1台预热水箱1立方米，辅助能源采用电加热或热泵机组，辅助电加热功率为24KW 。
2.5工程的使用说明本工程设计全天产水量5立方，根据在新农村建设中实际的运行经验，每人日耗水量约60-70L/天，此条件下，每天实际可供洗浴人数约70-80人；（当实际用水人数超过设计人数时，需启动辅助能源进行一定的热量补充）。
按农村居民目前的用水习惯，按每周洗浴一次考虑，则该浴室基本可满足600人（平均每户按3人计，折合200户）左右的用水需求。
因此，本太阳能集体浴室较适合于规模在200户左右的村庄使用。
六、全天候太阳能热水系统介绍1、定温—温差循环系统原理图2、系统工作原理介绍（1）集热器终端热水出口设置有温度传感器，用户可根据实际用水温度通过控制器设定此温度T1的上下限（出厂设定为上限45度，下限40度）；（2）当集热器出口温度T1达到设定温度上限时，控制器命令太阳能上水泵启动，将水箱中的冷水送入集热器中进行换热，然后送入热水箱上部，随着换热的不断进行，集热器出口温度T1会随之下降；（3）当集热器出口温降T1下降到设定温度下限时，控制器命令太阳能上水泵停止，这时集热器及系统管路中的水会沿着设计安装的管路倾角倒流回水箱中，为了避免倒流产生水击损坏水泵，我们在水泵出口的立管位置上安装了双向单流阀装置，使倒流回来的水通过双向单流阀的旁路倒流回水箱中，避免了水泵的水击现象，并达到北方地区排空防冻的目的；（4）由于天气晴好或用户用水量比较小的情况下，太阳能可把整个热水箱中的水加热到35度以上，当热水箱参考温度到达35度时，控制器会自动转换为温差循环系统，从而逐步提高整个水箱水温，达到充分利用利用太阳能的目的；（5）在预热热水箱下部设有电加热系统，当热水箱中的水温低于用户用水温度要求时，控制器会自动命令电加热（热泵）系统启动，将热水箱中的水加热到用户用水要求的温度即停止，从而保证用户用水温度，电加热（热泵）系统出厂设定启动温度的上限为45度，下限为42度，即低于42度启动，高于45度停止，此温度区间可根据用户要求设定；（6）系统供水采用变频供水机组，同时在回水末端设置回水电磁阀，在保证系统24小时供水品质的同时，达到最节约运行费用的目的。
（7）本系统要求补水箱及水泵等设备放置在不冻的房间。
3、全天候太阳能热水系统特点（1）九阳全天候太阳能热水系统，经科委鉴定，系统日平均热效率大于50%，为国领先；（2）太阳能与常规能源的巧妙结合，保证用户全天24小时的生活热水供应；（3）系统采用机械排空防冻技术，保证设备和系统在任何情况下都不会冻损，冬季正常使用；（4）本系统还采用了我公司独创的双向单流阀专利产品，使系统回水分流，防止水泵发生水击损坏，从而延长了水泵的使用寿命；（5）系统长期在低温快速流动状态下运行，从而防止了系统管路、阀门、仪表尤其是集热器板芯的结垢问题，达到系统热性能长期稳定；（6）全部系统采用智能化电脑控制，最全面、最优先使用太阳能，最少使用常规能源，可达到无人值守的效果；（7）系统可承压运行，并且集热器与储水箱分开布置，更容易满足建筑设计及安装的需要。
七、太阳能热水系统投资预算（一）平板太阳能热水系统方案报价单位（元）（二）真空管太阳能热水系统方案报价单位（元）太阳能浴室土建工程基本方案及报价一、浴室建筑的结构形式在本工程中，太阳能浴室建筑物采用节能型建材——多孔空心砖，墙体外保温，使建筑物节能达到较高标准。
屋面部分采用现浇顶。
集体浴室部建议采用普通装修。
地面采用防滑磁砖，墙壁采用普通磁砖，顶部用 PVC板吊顶。
二、浴室的设计说明1、淋浴器安装数量按目前对新农村太阳能集体浴室的调查情况，村民用水点相对比较集中，考因此，淋浴器的数量考虑按每四个用水人数设置喷头1个，本工程实际安装淋浴器的数量取为20个。
2、集体浴室的建筑面积估算集体浴室的建筑面积，包括淋浴间、更衣室、门厅兼接待厅、操作设备间几个部分的建筑面积。
本工程设计太阳能浴室132平米；具体布局及各部分面积分布设计详见浴室平面示意图。
（同时附150平米规模浴室布置示意图）浴室的整体设计（建筑、结构、暖通、给排水、电气等专业设计）建议由具有专业资质的设计单位进行。
三、浴室建筑的报价（一）浴室建筑估价（132平米）单位（元）（二）浴室建筑估价（150平米）单位（元）太阳能浴室暖通部分基本方案及报价一、设计说明：1、本工程中，太阳能集中浴室的供暖热源设计采用土壤源热泵。
