ca6140数控改造课程设计一、教学目标本课程旨在让学生掌握CA6140数控改造的基本原理和方法，培养学生具备一定的数控设备维修和改造能力。
具体目标如下：1.知识目标：（1）了解CA6140数控车床的结构及工作原理；（2）掌握数控系统的硬件组成和软件功能；（3）熟悉数控改造的基本流程和方法。
2.技能目标：（1）能够分析数控设备的工作故障；（2）掌握数控系统的调试和维护方法；（3）具备一定的数控改造项目实施能力。
3.情感态度价值观目标：（1）培养学生对数控技术行业的兴趣和热情；（2）增强学生的创新意识和团队协作精神；（3）树立学生严谨治学、精益求精的职业态度。
二、教学内容本课程的教学内容主要包括以下几个方面：1.CA6140数控车床的结构及工作原理；2.数控系统的硬件组成和软件功能；3.数控改造的基本流程和方法；4.数控设备维修和改造实例分析。
教学大纲安排如下：第1-2课时：CA6140数控车床的结构及工作原理；第3-4课时：数控系统的硬件组成和软件功能；第5-6课时：数控改造的基本流程和方法；第7-8课时：数控设备维修和改造实例分析。
三、教学方法为了提高教学效果，本课程将采用以下教学方法：1.讲授法：通过讲解数控改造的基本原理和方法，使学生掌握相关知识；2.案例分析法：分析实际数控设备维修和改造案例，提高学生的实践能力；3.实验法：学生进行数控设备维修和改造实验，培养学生的动手能力；4.讨论法：分组讨论问题，培养学生的团队协作和沟通能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：《数控技术基础》；《CA6140数控车床维修与改造》；2.参考书：国内外相关论文和专著；3.多媒体资料：数控设备维修和改造视频教程；4.实验设备：CA6140数控车床一台，相关数控系统及配件。
五、教学评估本课程的教学评估将采用多元化方式，全面、客观地评价学生的学习成果。
评估方式包括：1.平时表现：占课程总评的30%，主要评估学生的课堂参与度、提问回答、小组讨论等；2.作业：占课程总评的30%，主要评估学生的作业完成质量、创新性和解决问题的能力；3.考试：占课程总评的40%，包括期中和期末考试，主要评估学生对知识的掌握和运用能力。
ca6140课程设计一、课程目标知识目标：1. 学生能够理解CA6140车床的基本结构、功能及操作流程。
2. 学生能够掌握CA6140车床的编程方法，包括直线、圆弧、螺纹等加工指令。
3. 学生能够了解CA6140车床的维护保养知识，确保设备正常运行。
技能目标：1. 学生能够独立操作CA6140车床，完成简单的零件加工。
2. 学生能够运用编程知识，对零件进行合理的加工路径规划。
3. 学生能够分析并解决CA6140车床在操作过程中出现的问题。
情感态度价值观目标：1. 培养学生严谨、细致的工作态度，提高他们在实际操作中的安全意识。
2. 增强学生的团队合作意识，培养他们在实际生产中沟通协作的能力。
3. 激发学生对机械加工的兴趣，引导他们关注我国制造业的发展。
课程性质分析：本课程为专业技能实践课程，以CA6140车床为载体，结合理论知识，培养学生的实际操作能力和解决问题能力。
学生特点分析：学生为中职二年级学生，具有一定的机械加工理论基础，动手能力强，但安全意识相对薄弱。
教学要求：结合学生特点，注重理论与实践相结合，强调实际操作，提高学生的综合技能。
在教学过程中，关注学生的个体差异，因材施教，确保课程目标的实现。
通过课程学习，使学生能够达到上述具体的学习成果。
二、教学内容1. CA6140车床基本结构及功能：介绍车床的主要部件，包括床身、床头箱、进给箱、溜板箱、刀架、尾座等，并分析各部分的作用。
2. CA6140车床操作流程：讲解车床的开机、关机、调试、装夹工件、选择刀具、设定加工参数等操作步骤。
3. 编程方法：学习CA6140车床的编程指令，包括直线、圆弧、螺纹等加工路径的编程方法，并通过实例进行讲解。
4. 零件加工：教授学生如何根据图纸要求，运用编程知识，对零件进行加工路径规划，并完成实际加工操作。
5. 故障分析与维护保养：介绍CA6140车床在使用过程中可能出现的故障及其原因，教授学生如何进行故障分析和设备维护保养。

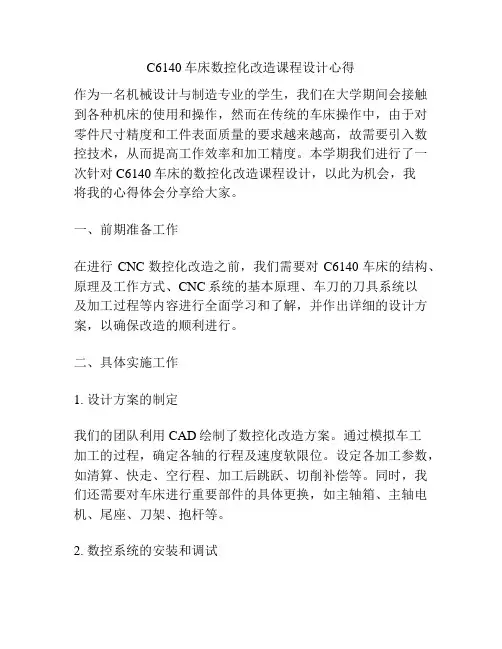

C6140车床数控化改造课程设计心得作为一名机械设计与制造专业的学生，我们在大学期间会接触到各种机床的使用和操作，然而在传统的车床操作中，由于对零件尺寸精度和工件表面质量的要求越来越高，故需要引入数控技术，从而提高工作效率和加工精度。
本学期我们进行了一次针对C6140车床的数控化改造课程设计，以此为机会，我将我的心得体会分享给大家。
一、前期准备工作在进行CNC数控化改造之前，我们需要对C6140车床的结构、原理及工作方式、CNC系统的基本原理、车刀的刀具系统以及加工过程等内容进行全面学习和了解，并作出详细的设计方案，以确保改造的顺利进行。
二、具体实施工作1. 设计方案的制定我们的团队利用CAD绘制了数控化改造方案。
通过模拟车工加工的过程，确定各轴的行程及速度软限位。
设定各加工参数，如清算、快走、空行程、加工后跳跃、切削补偿等。
同时，我们还需要对车床进行重要部件的具体更换，如主轴箱、主轴电机、尾座、刀架、抱杆等。
2. 数控系统的安装和调试我们采用了FANUC数控系统，需要将各轴控制卡、驱动器及主机放置在机箱内，然后按照所制定的参数进行初步调试。
通过安装完成数控系统并根据预定的程序进行参数、功能调试，确保数控系统能够正常工作，各个轴之间的协调性良好。
3. 技术员的培训我们团队还需要对操作人员进行专门的数控车床操作培训，让他们熟练掌握数控操作界面及相关功能，能够精准制定执行数控程序，并成功完成零件加工任务。
三、数控化改造的效果经过数控化改造后，C6140车床加工效率极大提升，特别是小批量、多品种的单件和中小批量的生产更加方便，同时大货量的生产也可以轻松应对。
随着技术的不断进步，CNC技术不仅仅是加工精度高，而且生产效率急剧增加，其广泛的应用范围也在不断扩大，使得机械加工的发展呈现更为广阔而广阔的前景。
总之，本次C6140车床数控化改造课程设计，让我更加深入地了解了数控化改造的整个流程和每个环节的具体操作方式。

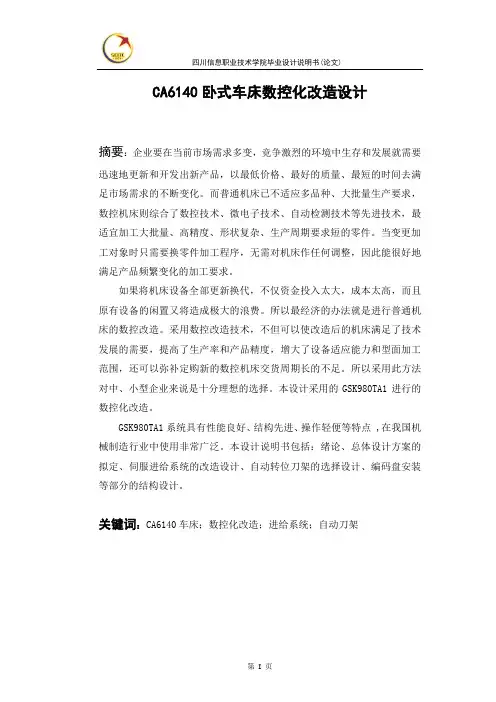

设计题目：CA6140车床的数控化改造专业：设计者：指导老师：年月日摘要普通机床的经济型数控改造主要是在合理选择数控系统的前提下，然后再对普通车床进行适当的机械改造，改造的内容主要包括：(1) 床身的改造，为使改造后的机床有较好的精度保持性，除尽可能地减少电器和机械故障的同时，应充分考虑机床零部件的耐磨性，尤其是机床导轨。
(2) 拖板的改造，拖板是数控系统直接控制的对象，所以对其改造尤显重要。
这中间最突出一点就是选用滚珠丝杠代替滚动丝杠，提高了传动的灵敏性和降低功率步进电机力矩损失。
(3) 变速箱体的改造，由于采用数控系统控制，所以要对输入和输出轴以及减速齿轮进行设计，从而再对箱体进行改造。
(4) 刀架的改造，采用数控刀架，这样可以用数控系统直接控制，而且刀架体积小，重复定位精度高，安全可靠。
通过对机床的改造并根据要求选用步进电机作为驱动元件，这样改造后的机床就能基本满足现代化的加工要求。
关键字：普通车床数控改造步进电机经济型数控系统数控刀架一绪论我国数控机床的研制是从1958年开始的，经历了几十年的发展，直至80年代后引进了日本、美国、西班牙等国数控伺服及伺服系统技术后，我国的数控技术才有质的飞跃，应用面逐渐铺开，数控技术产业才逐步形成规模。
由于现代工业的飞速发展，市场需求变的越来越多样化，多品种、中小批量甚至单件生产占有相当大的比重，普通机床已越来越不能满足现代加工工艺及提高劳动生产率的要求。
如果设备全部更新替换，不仅资金投入太大，成本太高，而且原有设备的闲置又将造成极大的浪费。
如今科学技术发展很快，特别是微电子技术和计算机技术的发展更快，应用到数控系统上，它既能提高机床的自动化程度，又能提高加工精度，所以最经济的办法就是进行普通机床的数控改造。
机床数控化改造的优点：（1）改造闲置设备，能发挥机床原有的功能和改造后的新增功能，提高了机床的使用价值，可以提高固定资产的使用效率；（2）适应多品种、小批量零件生产；（3）自动化程度提高、专业性强、加工精度高、生产效率高；（4）降低对工人的操作水平的要求；（5）数控改造费用低、经济性好；（6）数控改造的周期短，可满足生产急需。
CA6140车床数控化改造设计解析一、背景介绍：CA6140车床是一种常见的传统车床，它通过手动操作来控制工件加工过程，由于操作依赖于操作人员的经验和技能水平，加工效率低且容易受到人为因素的影响。
为了提高加工效率和加工精度，以及减少人为错误带来的质量问题，对CA6140车床进行数控化改造是一个重要的研究方向。
二、数控化改造的目标：1.提高加工效率：通过数字控制系统控制各个工作参数，实现工件的自动化加工，提高加工效率。
2.提高加工精度：通过数控系统的精确控制，保证工件加工的精度和一致性。
3.降低人为错误：将操作人员对机床的依赖度降低，减少人为错误对产品质量的影响。
4.增加功能灵活性：数控系统可以灵活地调整参数，以适应不同工件的加工需求。
三、设计方案：1.数控系统选型：选择一款适合CA6140车床的数控系统，该系统应具有稳定可靠的性能和完善的功能，能够满足车床加工的需求。
2.导轨和滑块改造：对原有的导轨和滑块进行改造或更换，以提高加工精度和稳定性。
3.主轴改造：对原有的主轴进行改造或更换，以提高转速控制的精度和可靠性。
4.伺服电机安装：在车床的各个轴向上安装伺服电机，由数控系统控制其运动，以实现自动化加工。
5.完善的自动化装置：设计并安装自动换刀装置、自动送料装置等，以提高加工效率和减少人为操作。
6.编程软件开发：根据数控系统的特点，开发适合CA6140车床的编程软件，以便操作人员能够方便地进行程序编写和调整。
7.操作界面设计：设计一个简洁明了的操作界面，方便操作人员进行监控和调整。
四、预期效果：1.加工效率提高：数控系统实现了工件的自动化加工，大大提高了加工效率，减少了人为操作的时间。
2.加工精度提高：通过对各个工作参数的精确控制，加工精度得到了显著的提高。
3.缩短交期：由于加工效率提高，交货期可以相应缩短，提高了客户的满意度。
4.减少人为错误：数控系统的自动化控制减少了人为错误的可能性，提高了产品的质量稳定性。

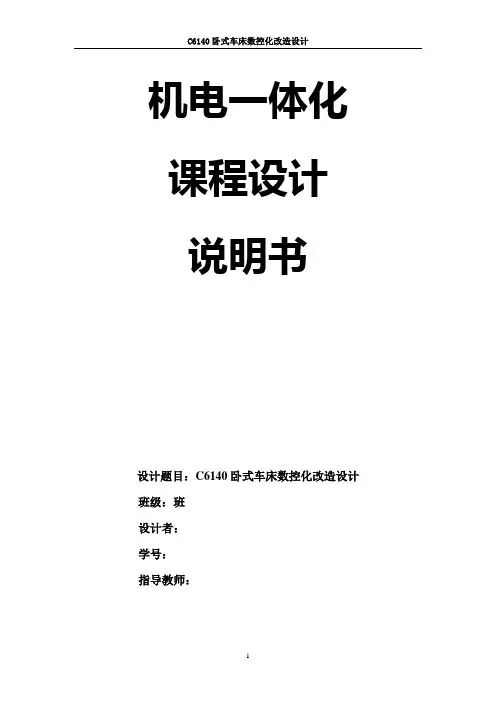

机电一体化课程设计说明书设计题目：C6140卧式车床数控化改造设计班级：班设计者：学号：指导教师：目录1设计任务 (3)2设计要求 (3)2.1总体方案设计要求 (3)2.2设计参数 (4)2.3.其它要求 (6)3进给伺服系统机械部分设计与计算 (6)3.1进给系统机械结构改造设计 (6)3.2进给伺服系统机械部分的计算与选型 (6)3.2.1确定系统的脉冲当量 (6)3.2.2纵向滚珠丝杠螺母副的型号选择与校核 (6)3.2.3横向滚珠丝杠螺母副的型号选择与校核 (11)4步进电动机的计算与选型 (14)4.1步进电动机选用的基本原则 (14)4.1.1步距角α (14)4.1.2精度 (14)4.1.3转矩 (14)4.1.4启动频率 (15)4.2步进电动机的选择 (15)4.2.1 C6140纵向进给系统步进电机的确定 (15)4.2.2 C6140横向进给系统步进电机的确定 (15)5电动刀架的选择 (15)6控制系统硬件电路设计 (16)6.1控制系统的功能要求 (16)6.2硬件电路的组成： (16)6.3电路原理图 (17)6.4主轴正反转与冷却泵启动梯形图.......................................... 错误！未定义书签。
7总结 .. (19)8参考文献 (19)1设计任务设计任务:将一台C6140卧式车床改造成经济型数控车床。
主要技术指标如下：1) 床身最大加工直径460mm 2) 最大加工长度1150mm3) X 方向（横向）的脉冲当量 mm/脉冲，Z 方向（纵向）脉冲当量 mm/脉冲4) X 方向最快移动速度v xmax =3100mm/min ，Z 方向为v zmax =6000mm/min 5) X 方向最快工进速度v xmaxf =370mm/min ，Z 方向为v zmaxf =730mm/min 6) X 方向定位精度±0.01mm ，Z 方向±0.02mm 7) 可以车削柱面、平面、锥面与球面等 8) 安装螺纹编码器，最大导程为25mm9) 自动控制主轴的正转、反转与停止，并可以输注主轴有级变速与无极变速信号10) 自动控制冷却泵的起/停 11) 纵、横向安装限位开关12) 数控系统可与PC 机串行通讯13) 显示界面采用LED 数码管，编程采用相应数控代码2设计要求2.1总体方案设计要求C6140型普通车床是一种加工效率高，操作性能好，并且社会拥有量较大的普通型车床。
ca6140(二）课程设计一、教学目标本课程的教学目标是使学生掌握CA6140车床的基本操作和维护方法，培养学生具备一定的机械加工能力和安全生产意识。
具体分解为以下三个方面的目标：1.知识目标：使学生了解CA6140车床的结构、原理和功能，掌握其基本操作方法，培养学生具备车削、铣削、钻孔等机械加工技能。
2.技能目标：通过实践活动，使学生能够熟练操作CA6140车床，独立完成一般的机械加工任务，培养学生具备解决实际问题的能力。
3.情感态度价值观目标：培养学生热爱劳动、敬业爱岗的职业精神，增强学生团队协作意识和安全意识，使学生在实践中培养良好的职业道德。
二、教学内容本课程的教学内容主要包括以下几个部分：1.CA6140车床的结构与原理：介绍车床的主要组成部分、工作原理及其功能。
2.CA6140车床的操作方法：讲解车床的基本操作步骤，如开机、关机、装夹工件、选择刀具等。
3.机械加工技能训练：包括车削、铣削、钻孔等基本加工技能的学习和实践。
4.安全生产与维护：讲解车床的安全操作规程，以及日常维护和故障排除方法。
三、教学方法为了实现本课程的教学目标，我们将采用以下几种教学方法：1.讲授法：通过讲解车床的结构、原理和操作方法，使学生掌握相关知识。
2.讨论法：学生针对实际加工问题进行讨论，培养学生的解决问题的能力。
3.案例分析法：通过分析典型加工案例，使学生了解车床在实际生产中的应用。
4.实验法：安排学生进行车床操作实践，提高学生的动手能力。
四、教学资源为了保证本课程的顺利进行，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习资料。
2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的PPT、视频等多媒体资料，提高学生的学习兴趣。
4.实验设备：确保车床等实验设备完好，为学生提供充足的实践机会。
五、教学评估本课程的教学评估将采用多种方式，全面、客观地评价学生的学习成果。
课程设计说明书课程名称：课程设计题目：用CNC改装C6140车床的进给系统学院：大学科学技术系：机电专业：机械设计制造及其自动化班级： 082班学号： 7011208084学生：谭辉起讫日期： 2011.11.29￣~￣2011.12.16指导教师：胡庭蔚职称：教师系分管主任：审核日期：目录设计任务书……………………………………………………………前言……………………………………………………………1.1概述………………………………………………………. 1.2控机床的特点及其组成…………………………………1.3可行性论证………………………………………………1.4改造方案的拟定…………………………………………1.5课程设计的主要参数……………………………………1.6给伺服系统机械部分的设计计算……………………1.7、滚珠丝杆螺母传动副的设计计算及选型………………1.8、滚球丝杆螺母副的设计计算与选型……………………1.9、关于传动设计计算………………………………………心得体会………………………………………………………..参考文献……………………………………………………….致…………………………………………………………….前言计算机技术和先进制造技术的发展，推动了机械加工在各方面的变革和进步。
典型的数控机床已成为现代加工器械的鲜明代表。
考虑到企业的生产效率和投资成本，普通车床的数控化改造将是一个极为有意义的课题。
在过去的几十年，虽然金属切削的基本原理变化不大，但随着社会生产力的发展，要求制造业向自动化和精密化方向发展，而刀具材料和电子技术的几部，特别是微电子技术、电子计算机技术的进步，运用到控制系统中，技能帮助机床的自动化又能提高加工精度，这些都要求对旧机床进行改造，另外，在经济方面，用机床的数控改造比更新设备节约50%的资金。
再加上市场的原因，由于目前机床市场供给无法满足大量的机床设备的更新要求，因此更显示出机床数控化改造的必要性。
cA6140型车床课程设计一、教学目标本课程的教学目标是使学生掌握CA6140型车床的基本结构、工作原理、操作方法和维护保养知识。
通过本课程的学习，学生应能够正确操作车床，进行各种机械加工操作，并具备一定的车床故障排除能力。
具体的教学目标如下：1.知识目标：–了解CA6140型车床的基本结构和工作原理。
–掌握车床的操作方法和维护保养知识。
–熟悉车床的安全操作规程。
2.技能目标：–能够正确操作CA6140型车床，进行各种机械加工操作。
–具备一定的车床故障排除能力。
–能够进行车床的日常维护和保养。
3.情感态度价值观目标：–培养学生的团队合作意识和安全意识。
–培养学生对机械加工技术的兴趣和热情。
–培养学生对车床操作的规范性和精确性的认识。
二、教学内容本课程的教学内容主要包括CA6140型车床的基本结构、工作原理、操作方法和维护保养知识。
具体的教学内容如下：1.CA6140型车床的基本结构：介绍车床的主要组成部分，包括床身、主轴、进给系统、刀架等。
2.CA6140型车床的工作原理：讲解车床的工作原理，包括主轴的旋转原理、进给系统的传动原理等。
3.CA6140型车床的操作方法：教授如何正确操作车床，包括开机、关机、装夹工件、选择刀具、调整刀具位置等。
4.CA6140型车床的维护保养知识：讲解车床的日常维护保养方法，包括清洁、润滑、调整等。
三、教学方法本课程的教学方法包括讲授法、操作演示法、实践操作法等。
1.讲授法：通过教师的讲解，使学生了解车床的基本结构、工作原理和操作方法。
2.操作演示法：通过教师的操作演示，使学生直观地学习车床的操作技巧和注意事项。
3.实践操作法：让学生亲自动手操作车床，进行各种机械加工操作，培养学生的实际操作能力。
四、教学资源本课程的教学资源包括教材、教学课件、操作视频、实验设备等。
1.教材：提供详细的理论知识和操作指导，帮助学生学习和参考。
2.教学课件：通过图文并茂的方式，展示车床的结构、工作原理和操作方法。
机电一体化课程设计说明书设计题目：C6140卧式车床数控化改造设计班级：班设计者：学号：指导教师：目录1设计任务 (3)2设计要求 (3)2.1总体方案设计要求 (3)2.2设计参数 (4)2.3.其它要求 (6)3进给伺服系统机械部分设计与计算 (6)3.1进给系统机械结构改造设计 (6)3.2进给伺服系统机械部分的计算与选型 (6)3.2.1确定系统的脉冲当量 (6)3.2.2纵向滚珠丝杠螺母副的型号选择与校核 (6)3.2.3横向滚珠丝杠螺母副的型号选择与校核 (11)4步进电动机的计算与选型 (14)4.1步进电动机选用的基本原则 (14)4.1.1步距角α (14)4.1.2精度 (14)4.1.3转矩 (14)4.1.4启动频率 (15)4.2步进电动机的选择 (15)4.2.1 C6140纵向进给系统步进电机的确定 (15)4.2.2 C6140横向进给系统步进电机的确定 (15)5电动刀架的选择 (15)6控制系统硬件电路设计 (16)6.1控制系统的功能要求 (16)6.2硬件电路的组成： (16)6.3电路原理图 (17)6.4主轴正反转与冷却泵启动梯形图.......................................... 错误！未定义书签。
7总结 .. (19)8参考文献 (19)1设计任务设计任务:将一台C6140卧式车床改造成经济型数控车床。
主要技术指标如下：1) 床身最大加工直径460mm 2) 最大加工长度1150mm3) X 方向（横向）的脉冲当量 mm/脉冲，Z 方向（纵向）脉冲当量 mm/脉冲4) X 方向最快移动速度v xmax =3100mm/min ，Z 方向为v zmax =6000mm/min 5) X 方向最快工进速度v xmaxf =370mm/min ，Z 方向为v zmaxf =730mm/min 6) X 方向定位精度±0.01mm ，Z 方向±0.02mm 7) 可以车削柱面、平面、锥面与球面等 8) 安装螺纹编码器，最大导程为25mm9) 自动控制主轴的正转、反转与停止，并可以输注主轴有级变速与无极变速信号10) 自动控制冷却泵的起/停 11) 纵、横向安装限位开关12) 数控系统可与PC 机串行通讯13) 显示界面采用LED 数码管，编程采用相应数控代码2设计要求2.1总体方案设计要求C6140型普通车床是一种加工效率高，操作性能好，并且社会拥有量较大的普通型车床。
经过大量实践证明，将其改造为数控机床，无论是经济上还是技术都是确实可行了。
一般说来，如果原有车床的工作性能良好，精度尚未降低，改造后的数控车床，同时具有数控控制和原机床操作的性能，而且在加工精度，加工效率上都有新的突破。
总体方案设计应考虑机床数控系统的类型，计算机的选择，以及传动方式和执行机构的选择等。
（1）普通车床数控化改造后应具有定位、纵向和横向的直线插补、圆弧插补功能，还要求能暂停，进行循环加工和螺纹加工等，因此数控系统选连续控制系统。
（2）车床数控化改装后属于经济型数控机床，在保证一定加工精度的前提下应简化结构、降低成本，因此，进给伺服系统采用步进电机开环控制系统。
（3）根据普通车床最大的加工尺寸、加工精度、控制速度以及经济性要求，经济型数控机床一般采用8位微机。
在8位微机中，MCS —51系列单片机具有集成度高、可靠性好、功能强、速度快、抗干扰能力强、具有很高的性价比，因此，可选 MCS —51系列单片机扩展系统。
（4）根据系统的功能要求，微机数控系统中除了CPU 外，还包括扩展程序存01.0=x δ02.0=z δ储器，扩展数据存储器、I/O接口电路；包括能输入加工程序和控制命令的键盘，能显示加工数据和机床状态信息的显示器，包括光电隔离电路和步进电机驱动电路，此外，系统中还应包括螺纹加工中用的光电脉冲发生器和其他辅助电路。
（5）设计自动回转刀架及其控制电路。
（6）纵向和横向进给是两套独立的传动链，它们由步进电机、齿轮副、丝杠螺母副组成，其传动比应满足机床所要求的分辨率。
（7）为了保证进给伺服系统的传动精度和平稳性，选用摩擦小、传动效率高的滚珠丝杠螺母副，并应有预紧机构，以提高传动刚度和消除间隙，齿轮副也应有消除齿侧间隙的机构。
（8）采用贴塑导轨，以减小导轨的摩擦力。
2.2设计参数设计参数包括车床的部分技术参数和设计数控进给伺服系统所需要的参数。
由《机械加工工艺手册》表8.1-1可列出C6140卧式车床的技术数据如下：名称技术参数在床身上400mm工件最大直径在刀架上210mm顶尖间最大距离650;900;1400;1900mm宋制螺纹mm 1---192加工螺纹范围英制螺纹t/m 2---24模数螺纹mm 0.25---48径节螺纹t/m 1---96最大通过直径48mm孔锥度莫氏6号主轴正转转速级数24正转转速范围10—1400r/min反转转速级数12反转转速范围14---1580r/min纵向级数64进给量纵向范围0.08---1.59mm/r横向级数64横向范围0.04---0.79mm/r滑板行程横向320mm纵向650;900;1400;1900mm最大行程140mm刀架最大回转角±90°刀杠支承面至中心的距离26mm刀杠截面B×H 25×25mm顶尖套莫氏锥度5号尾座横向最大移动量±10mm外形尺寸长×宽×高2418×1000×1267mm 圆度0.01mm 工作精度圆柱度200:0.02平面度0.02/φ300mm表面粗糙度Ra 1.6---3.2μm主电动机7.5kw电动机功率总功率7.84kw改造设计参数如下:最大加工直径在床面上460mm在床鞍上210mm 最大加工长度1150mm快进速度纵向6000mm/min横向3100mm/min最大切削进给速度纵向730mm/min横向370mm/min溜板及刀架重力纵向800N横向600N 脉冲当量纵向0.02mm/脉冲横向0.01mm/脉冲定位精度纵向±0.02mm横向±0.01mm2.3.其它要求（1）原机床的主要结构布局基本不变，尽量减少改动量，以降低成本缩短改造周期。
（2）机械结构改装部分应注意装配的工艺性，考虑正确的装配顺序，保证安装、调试、拆卸方便，需经常调整的部位调整应方便。
3进给伺服系统机械部分设计与计算3.1进给系统机械结构改造设计进给系统改造设计需要改动的主要部分有挂轮架、进给箱、溜板箱、溜板刀架等。
改造的方案如下：挂轮架系统：全部拆除，在原挂轮主动轴处安装光电脉冲发生器。
进给箱部分：全部拆除，在该处安装纵向进给步进电机与齿轮减速箱总成。
丝杠、光杠和操作杠拆去，齿轮箱连接滚珠丝杠，滚珠丝杠的另一端支承座安装在车床尾座端原来装轴承座的部分。
溜板箱部分：全部拆除，在原来安装滚珠丝杠中间支撑架和螺母以及部分操作按钮。
横溜板箱部分：将原横溜板的丝杠的螺母拆除，改装横向进给滚珠丝杠螺母副、横向进给步进电机与齿轮减速箱总成在横溜板后部并与滚珠丝杠相连。
刀架：拆除原刀架，改装自动回转四方刀架总成。
3.2进给伺服系统机械部分的计算与选型进给伺服系统机械部分的计算与选型内容包括：确定脉冲当量、计算切削力滚珠丝杠螺母副的设计、计算与选型、齿轮传动计算、步进电机的计算和选型等。
3.2.1确定系统的脉冲当量纵向：0.02mm/脉冲由设计要求可知：脉冲当量横向：0.01mm/脉冲3.2.2纵向滚珠丝杠螺母副的型号选择与校核（1）切削力的计算由《机床设计手册》得 Nc=N dηk其中 Nc — 为传动件的额定功率N d —主电机的额定功率， N d =7.5 kwη—主传动系统总功率，一般为0.6~0.7，取η=0.65 k —进给系统功率系数，取k=0.95则：Nc=7.5×0.65×0.95＝4.63kw又因为：Nc=31060⨯⨯VsFz ×9.8 ≈6120Vs Fz ⨯ 式中Vs ——切削速度，取Vs=100m/min主切削力Fz=100612063.4⨯ =283.356（kgf ）=2833.56N由《机电一体化系统设计课程设计指导书》可知主切削力Fz=C Fz a p xFz×f yFz×K Fz 对于一般切削情况：xfz=1，y Fz =0.75 ，K F z=1，C F z=188kg/㎜2=1880Mpa F2的计算结果如下：为便于计算,所以取Fz=2833.56N,以切削深度ap=4㎜，走刀量f=0.3㎜，为以下计算以此为依据。
