数显式推拉力计使用说明书

数显式推拉力计类是一种小型简便多功能高精度的推力、拉力测试仪器，广泛 应用于电子电器、建筑五金、轻工纺织、汽车配件、打火机等点火装置、消防器材、 制笔、制锁、渔具、化工、动力机械、科研机构等行业的推拉负荷、插拔力测试、破 坏性试验等。数字显示分辨率高，采样速度高，使用方便，为新一代高效高精度的推 拉力测试仪器。 二、功能特点 1、高精度高分辨率。 2、五种测试模式、三种显示方式可供选择—最大程度提高测试效率。 3、N（牛顿）、kg（公斤）、lb（磅）三种计测单位可供选择、相互换算。 4、重力加速度设置功能—用户可自行输入使用地的重力加速度精确值。使测试及单 位换算更为精确。 5、峰值保持功能。保持峰值显示直至手动清零。 6、自动峰值功能，保持显示峰值 2 秒后自动解除。 7、可设定上下限及比较值做统计分析。超过比较值蜂鸣报警。 8、数据储存功能，可储存 896 个测试值。 9、数据输出功能，可将数据通过数据线输入电脑做各种分析。 10、绿色环保，10 分钟无操作自动关机。 11、高品质充电电源。充电电压从 100V 至 240V 可用，可适应国内、国外绝大多数地 区。还有短路、漏电、过载保护功能。 12、2 套安装尺寸，适应国内外多种测试机台，方便用户安装到机台上使用。 13、特有的开关接点通断力测试功能，使开关通断力测试更精确。 14、6 位大屏幕显示。 三、推拉力计型号规格表(见下表一、表二)
在任何状态下跟踪测试荷重值的变化显示，当测试荷重值消失后，回到零点。此
时， PEAK 功能不起作用。
0001 标准测试模式（出厂默认模式）
此模式下可设置三种状态，即荷重实时值状态、峰值保持状态和自动峰值状态。
当显示屏上没有“PEAK”字样时，为荷重实时值状态 , 测试值随荷重的变化而变化；
按峰值键，显示“PEAK”字样时，为峰值保持状态，所显示的测试值为测试中的最大
开机状态按下设置键，此时会有设定的项目显示出来，最初显示出来的是“TEST” ( )，2 秒后自动出现数字设定窗口。利用打印键和存储键，设定测试模式；然后 再按设置键，依次出现“ AODT”( )，“LODT”( )，“HIDT”( )，“CPDT”
( )，数字设定窗口都在各自对应的项目出现 2 秒后自动显示，利用打印键和存储
按 峰值 键，选择峰值模式，通过推拉力计施加压力到开关上，直到开关断开，此
时所测力值即为断开开关所需力值。
如下图开关、按键等的操作荷重测试：
设定在“PEAK”状态 ，Fp 为测试资料值。 所加的荷重大于 Fa 的设定值后， 直到接点有变化时由断开到接通或由接通 到断开，显示屏的荷重值会停止变化。此时所显示的即为测试值。 ※ 请将数据接口的 PIN4 和 PIN5 连接作为接点信号(利用附件里的数据插头）。 ※ 如果不设定 Fa（感知范围）则无法执行测试。 AODT 感应值设定 在推拉同时测试时，设定感应值 Fa。如：推力测试，数值超过感应值，表示“推” 开始测试，之后数值低于感应值，表明推力测试结束；反之，可进行反方向拉力的测 试，当数值超过感应值，表示“拉”开始测试，之后 数值低于感应值，表明拉力测 试结束。 LODT 测试值下限设定 设定测试值下限，低于下限为超出范围，“MIN”显示。 HIDT 测试值上限设定 设定测试值上限，高于上限为超出范围，“MAX”显示。 CPDT 比较值设定 当测试值超过设定的比较值时，蜂鸣器报警。 LODT HIDT CPDT 配合使用，使仪器对测试数据有分析判断能力。用户在调试不 明时，（最好关机后重新开机状态下）按住 设置 键四秒钟以上，听到“嘀”声后松 开手，仪器能回到出厂默认值状态，其值如下： TEST：0001 标准测试模式；AODT、LODT：满量程的１％； HIDT、CPDT：满量程。 八、储存（记忆）资料 1、储存资料：只有在峰值保持（PEAK）状态下，测试完成后，按存储键资料会被储 存起来，显示屏上会有“MEM”字样显示，储存的记忆资料在关机后也可保存。用记 忆键查看记忆资料时，“MEM ”闪烁，先出现记忆次数，2 秒后自动出现记忆数值。按 峰值键可退出记忆直接进入测试。也可将数据输入电脑作分析处理。本机可储存 896 个数据。当“O.E”显示时，表示第 897 个数据不能再储存。 2、记忆清除：在一般荷重显示状态时，按置零键四秒以上，全部的记忆资料会被清 除掉，“MEM”字样消失。 本机可连接电脑，将测试数据输入电脑。查看、打印测试次数、平均值、最大值、 最小值以及判别测试结果是否符合设定要求。 九、仪器其他功能说明

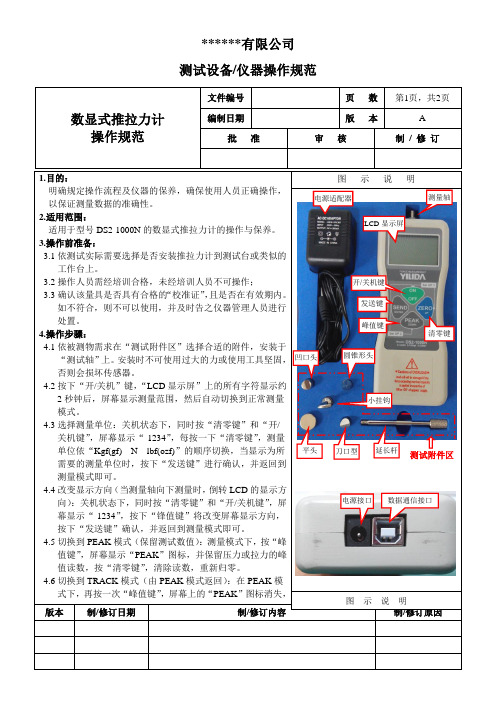

六、按键说明(见下图)
1、开机键：按此键时，电源打开，同时“电源”指示灯会亮起来（充电时此指示灯 也会亮起），型号会显示出来。开机后，在按置零键清零前，屏幕上可能会有类比信 号的零点漂移数值显示，只需按置零键清零即可。 2、关机键：无论何时按此键时，电源关闭。但储存的记忆数据不会消失。 3、记忆键：按此键时，存储的测试数据（记忆数据）会依次被调出来显示于屏幕上， 此时“MEM”字样闪烁——首先显示记忆次数，2 秒后自动显示记忆数据。按峰值键可 退出记忆。 4、单位键：按此键可执行计测单位的切换，可循环显示 N(牛顿) 、kg（公斤）、lb （磅）三种单位。在测试数据显示状态下, 也可完成同一数值的单位换算。 在 SG-HF10K 以上规格中，与字母“K”组成“KN(千牛)”、“t(吨)”、“Klb（千磅）。 5、峰值键：每按此键一次会有“PEAK”显示、“AUTO PEAK”显示或“PEAK”消失的 切换—亦即峰值保持、峰值保持自动解除、负荷实时值模式的切换。 6、 打印键：在关机状态下按住此键再按 开机 键时，存储的测试数据通过数据线输 出至电脑与电脑通迅时用。通讯完毕，按峰值键关机。
数显式推拉力计有很多规格供用户选用，用户可根据所需测试产品的力值大小， 选择相应规格的仪器。科学的使用测试范围为满量程的 10%～100%，计量部门建议不 要使用满量程的 1%以下部分，故此，本仪器已经将满量程的 1%以下部分屏蔽，不再 供用户测试使用。同时，在仪器和被测试物就位后开始测试前，按“置零”键清零以 消除夹具等重量。 一、用途
值(不论拉力和压力)，需手动清零；再按一次峰值键,“AUTO PEAK”显示，为自动峰
值状态，所显示的测试值为测试中的最大值（不论拉力和压力），且保持显示２秒钟
后自动消失归零，即可进行下一次测试。
0002 推拉峰值模式
同时抓取压力和拉力两方向的最大荷重值之机能。连接器测试时，抓取插入力和
拔出力的正负两方的最大荷重（Fc．Ft）之机能。
※正负两方所加的荷重都大于感应值 Fa 以及荷重低于感应值 Fa 时，才算一次
(一循环)测试完成(结束)。
0003 拉力峰值模式
插拔测试时，只抓取拔出拉力的最大荷重(Ft)之机能。
0004 压力峰值模式
插拔测试时，只抓取插入压力的最大荷重(Fc)之机能。
0005 0006 开关接点通断力测试摸式
精确测量接点通、断动作瞬间的荷重值。
电池电压降到 7.0V 以下时，屏幕上出现“LO BAT”，提示电压不足，需重新充 电（充电时仍可测试）。 3、MEM
有资料被储存记忆时，“MEM”会显示。按“记忆 ”键查看记忆数据时，“MEM” 闪烁。 4、在本机中，推力（压力）默认显示为负值（“-” ），拉力为正值（“+”不显示）。 5、CMP
1、打印功能说明：此功能可将存储的测试数据通过数据线输出至电脑而打印出来。 a、首先运行随机携带的 CD 光碟后，将在得到文件夹内，打开后点击“数据导出程序” 文件，再点击“setup.exe”文件，后点击“下一步”→“下一步”→“完成”。 b、将此仪器用数据线与电脑连接（必须使用本公司配发特定的 RS232 电脑连接线）， 在仪器为开机的状态下，待液晶显示屏上显示为零时，双击桌面上的“测力计通信软 件 3.0.exe”快捷键，后在弹出的窗口中点击“接收”，存储的测试数据通过数据线输 出至电脑。数据接收完毕，点击“打印”，在弹出窗口中点击打印，即可打印。 2、同步测试功能说明：同步测试软件可连接电脑测试，电脑上同步显示测试力曲线 图及测试过程中详细的测试力的记录，并可保存、打印，做各种分析(可选功能详见 光盘资料及以下操作说明)。同时此功能可显示测试时的同步测试曲线、数据等功能。 a、首先运行随机携带的 CD 光碟后，将在得到文件夹内，打开后点击“同步测试软件” 文件，再点击“安装.EXE”文件，后点击“下一步”→ 一直点“下一步”→“完成”。 b、具体操作步骤，请运行本公司主页中的见问题栏中下载“数显式推拉力计同步测 试功能演示”，参照此演示的操作即可。 3、信号输出功能：触发控制信号输出设置比较值，可在测试力超过比较值时，输出 信号来控制继电器的通断，以便实现诸如电动机停止运转等功能，实现自动控制；亦 可利用这个信号实现其他控制功能，如将信号输入 PLC，实现自动化。还可定制信号 输出方式，如在某一段测试力 范围内输出信号。此功能操作方法： a、先将此仪器设置比较值。 比较值设定方法：开机，待显示稳定（显示为 0）时，按“设置”键 5 次（显示 CPDT--比较值设定）后，将其数值设成预设值。（可参考上一页说明） b、此仪器右侧面有一标示为信号输出插孔，将信号输出线一头插入此插孔（插座）， 另一头插入本公司生产的电动测试台上标示为信号输入的插孔（插座）。 c、启动本公司生产的电动测试台，就可在测试力超过比较值时，实现电动机自动停 止运转的功能。 4、自动储存测试值功能：在“AUTO PEAK”状态下，仪器会自动储存测试峰值，按记 忆键可翻看储存的数据，也可通过配套光盘上的“数据导出程序”，将数据导入电脑， 程序会自动显示“最大值、最小值、均值、偏差值、合格最大值、合格最小值、合格 平均值、测试数、合格数”等数据，供使用者分析使用（详见光盘上相应说明）与电 脑连接导出数据时，界面友好，通过配套的数据线连机，正常开机界面下就可使用。 5、特大记忆储存功能：能储存 896 个测试值。可在“PEAK”（按峰值键 1 次）状态下 手动储存，也可在“AUTO PEAK”（按峰值键 2 次）状态下自动储存。按 记忆 键能依 次查看储存的记忆值，也可通过配套光盘上的“数据导出程序”，将数据导入电脑。 6、背光功能：使用按键或仪器受力时背光自动点亮，10 秒钟无动作自动关闭背光； 也可按设置键 6 次，进入“light”状态，按打印键选择，若选择“NO”表示关闭背 光，选择“YES”表示开启自动背光功能。 7、LCD 液晶显示屏翻转功能：显示按打印键可使读数 180 度倒转显示，方便从不同角 度观看测试值。 8、自动峰值功能按峰值键 2 下，屏幕上显示“AUTO PEAK”，按存储键，进入自动峰 值设置界面后，按打印键，可依次设置自动峰值时间（即测试值在屏幕上保留的时间）， 从 1 秒到 9 秒，选定时间后，按设置键保存并退出自动峰值时间设置。仪器出厂时默 认时间为 3 秒钟。 9、自动关机时间设置功能：可设定 10 分钟到 90 分钟自动关机，也可设定不自动关 机。按设置键 7 次，进入“OFFT.”界面，按 打印 键，可选择自动关机时间，选“00”
