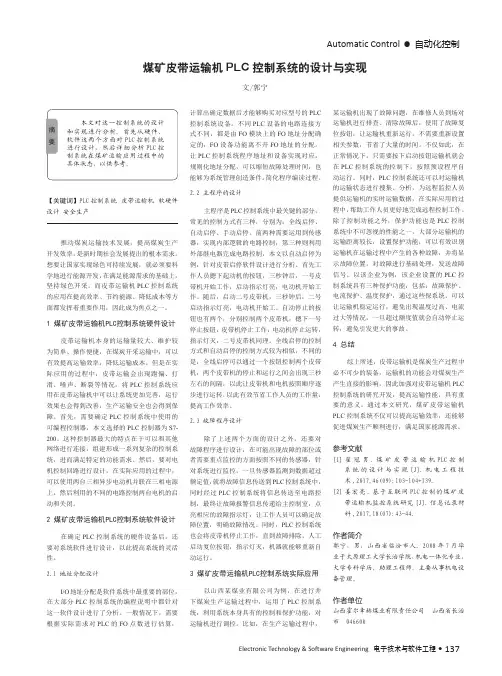

Automatic Control •自动化控制Electronic Technology & Software Engineering 电子技术与软件工程• 137【关键词】PLC 控制系统 皮带运输机 软硬件设计 安全生产推动煤炭运输技术发展,提高煤炭生产开发效率,是新时期社会发展提出的根本需求。
想要让国家实现绿色可持续发展,就必须要科学地进行能源开发,在满足能源需求的基础上,坚持绿色开采。
而皮带运输机PLC 控制系统的应用在提高效率、节约能源、降低成本等方面都发挥着重要作用,因此成为焦点之一。
1 煤矿皮带运输机PLC控制系统硬件设计皮带运输机本身的运输量较大、维护较为简单、操作便捷,在煤炭开采运输中,可以有效提高运输效率,降低运输成本。
但是在实际应用的过程中,皮带运输会出现跑偏、打滑、噪声、断裂等情况,将PLC 控制系统应用在皮带运输机中可以让系统更加完善,运行效果也会得到改善,生产运输安全也会得到保障。
首先,需要确定PLC 控制系统中使用的可编程控制器,本文选择的PLC 控制器为S7-200。
这种控制器最大的特点在于可以和其他网络进行连接,组建形成一系列复杂的控制系统,进而满足特定的功能需求。
然后,要对电机控制回路进行设计,在实际应用的过程中,可以使用两台三相异步电动机并联在三相电源上,然后利用的不同的电路控制两台电机的启动和关闭。
2 煤矿皮带运输机PLC控制系统软件设计在确定PLC 控制系统的硬件设备后,还要对系统软件进行设计,以此提高系统的灵活性。
2.1 地址分配设计I/O 地址分配是软件系统中最重要的部位,在大部分PLC 控制系统的编程说明中都针对这一软件设计进行了分析。
一般情况下,需要根据实际需求对PLC 的FO 点数进行估算,煤矿皮带运输机PLC 控制系统的设计与实现文/郭宁计算出确定数据后才能够购买对应型号的PLC 控制系统设备。
不同PLC 设备的电路连接方式不同,都是由FO 模块上的FO 地址分配确定的,FO 设备功能离不开FO 地址的分配。
基于plc的皮带运输机控制系统设计毕业设计近年来,工业自动化技术在各行业中广泛应用,其中皮带运输机控制系统也越来越受到注重。
本文将针对这一问题进行探讨,重点介绍基于PLC的皮带运输机控制系统设计方案。
一、系统设计基础皮带运输机是一种广泛应用于工厂、码头、矿山等场所的物料输送设备。
其工作原理是将被输送的物品放到皮带上,通过电机带动皮带转动,实现物品的运输。
控制皮带运输机的核心是设计一个控制系统,使得皮带运输机能够高效、稳定地工作。
二、设计要素1. 控制器的选型PLC是工控系统中较为常见的一种控制器,其优点是稳定性高、易于编程、可扩展性强。
在控制系统中,PLC选型要考虑运输机的规模、负荷、环境等因素,使其能够满足对控制精度、反应速度和实时性等方面的要求。
2. 控制系统的组成控制系统主要由传感器、执行器、中央处理器(CPU)、输入/输出模块(I/O模块)等组成。
传感器负责检测物品的位置、速度、重量等信息,执行器则完成控制信号的输出。
CPU负责控制整个系统的运行,进行指令的处理和数据的传输,I/O模块则连接所有设备,进行信号的输入和输出。
3. 控制系统的程序设计在设计控制系统的程序时,应根据实际情况编写适当的控制程序,例如确定启动、停止、加速、减速的条件和时机;设计皮带运输的速率、位置控制程序;编写报警程序,实现故障检测和报警。
4. 系统的安全设计在皮带运输机的控制系统中,安全设计是至关重要的一个环节。
如在触及限位开关的情况下,皮带运输机应该立即停止,以保证设备不会出现安全隐患。
三、总结基于PLC的皮带运输机控制系统设计,是一个多方面的工程,需要综合考虑机械、电气、控制等多个方面的因素。
在设计过程中,应该注重各项技术设计方案的协调与整合,以实现控制系统的完美运转。
皮带运输机电气控制系统设计任务书姓名:覃光吉专业:09机械1班设计课题:皮带运输机电气控制系统设计设计条件及要求:设计条件:(1)起动:起动时为了避免在前段运输皮带上造成物料堆积,要求逆物料流动方向按一定时间间隔顺序起动。
其起动顺序为:(2)停止:停止时为了使运输皮带上不残留物料,要求顺物料流动方向按一定时间间隔顺序停止。
其停止顺序为:(3)紧急停止:紧急情况下无条件地把PD-1、PD-2、YV全部同时停止。
(4)故障停止:运转中,当M1过载时,应使PD-1、PD-2、YV 同时停止。
当M2过载时,应使PD-2、YV同时停止;PD—1在PD-2停止后延迟10s后停止。
(5)M1和M2电机功率都是5.5KW。
设计要求: 1、掌握继电接触器控制系统基本分析和设计能力;2、掌握可编程控制器的工作原理及结构特点;3、熟练掌握基本逻辑指令的应用;4、绘制系统的主电路图、继电接触器控制线路图(一张);5、编写设计说明书(一份)。
设计时间:自20**年**月**日至20**年**月**日设计指导人(签字):_________________________教研室主任(签字):_________________________年月日前言 (4)一、机床电气控制技术课程设计的目的 (5)二、设计的内容与步骤 (5)(一)设计的基本原则 (5)(二)设计的内容 (6)三、系统传动方式的确定 (6)(1)往复运动工作机构传动方式的确定 (7)(2)传动方式的选择应使调速性质与负载特性相适 (8)(3)电动机起动方式的确定 (8)(4)电气系统的保护 (8)四电气控制方案的确定 (13)(一)电气逻辑控制装置的选择 (13)(二)控制方式的选择 (14)(三)系统动作要求 (15)(四)确定I/O点数及PLC的选型 (16)设计总结 (25)感谢信 (26)参考文献 (27)自动化控制技术被引入工业领域已经有一百多年的历史了,随着工业的迅猛发展自动化控制技术更加日新月异。
目录第1章控制对象概述 (1)1。
1 皮带运输机用途、基本组成结构及工作过程 (1)1.1。
1 皮带运输机用途 (1)1。
1.2 皮带运输机组成及工作原理 (1)1。
2 控制对象对控制系统的要求 (1)1.3 本课题应完成的设计工作 (2)第2章控制方案论证 (3)2.1 继电器控制方案 (3)2.2 单片机控制方案 (3)2。
3 PLC控制方案 (4)2.4 结论 (4)第3章控制系统硬件设计 (5)3。
1 电机及元件选择 (5)3.2 电路设计 (5)3。
2.1 主电路设计 (5)3.2。
2 PLC I/O 接线图设计 (6)第4章控制系统程序设计 (7)4.1 程序组成部分 (7)4.2 主程序 (7)4.3 公用子程序 (8)4.4 手动公用子程序 (8)4。
5 自动公用子程序 (9)4.6 M1电机故障子程序 (10)4。
7 M2电机故障子程序 (11)4。
8 M3电机故障子程序 (12)4。
9 M4电机故障子程序 (12)第5章程序调试 (13)第6章体会心得 (14)附录 (15)参考资料 (18)第1章控制对象概述1。
1 皮带运输机用途、基本组成结构及工作过程1。
1.1 皮带运输机用途皮带输送机可以广泛应用于现代化的各种工业企业中,露天采矿场及选矿厂中,在矿山的井下巷道、矿井地面运输系统中,皮带输送机都得到了广泛应用,水平运输或倾斜运输,皮带输送机的使用都非常方便。
皮带输送机是以连续摩擦驱动的方式用来运输物料。
那么皮带输送机的主要是由输送带和驱动装置组成的。
皮带输送机具有输送量大、结构简单优点,它广泛地应用在矿山、冶金、煤炭等部门,用来输送松散物料或成件物品,根据输送工艺要求,可以单台输送,也可多台组成或与其他输送设备组成水平或倾斜的输送系统,以满足不同布置型式的作业线需要。
皮带运输机的驱动装置由单个或多个驱动滚筒驱动,驱动电机也可以是单个电机或多个电机驱动。
一般驱动装置包括电动机、减速机、液力偶合器、制动器或逆止器等组成。

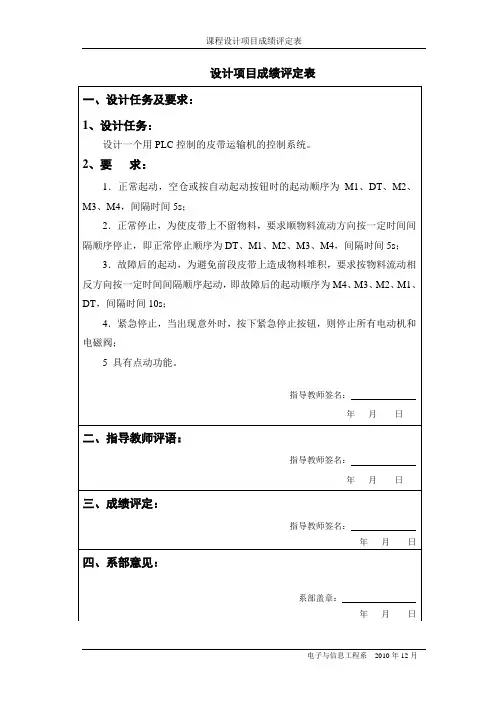

课程设计项目成绩评定表设计项目成绩评定表课程设计报告书目录目录一、设计目的 (3)二、设计思路 (3)三、设计过程 (3)3.1PLC 输入/ 输出端子接线图 (3)3.2 程序设计 (5)3.3皮带传输机控制原理 (6)四、系统调试与结果 (7)4.1 系统调试 (7)4.2 调试结果 (7)五、主要元器件与设备 (9)六、课程设计体会与建议 (9)七、参考文献 (10)附录 (11)一、设计目的1.熟悉步进顺控指令的编程方法;2.掌握选择性流程程序的编制;3.掌握皮带运输机的程序设计及其外部接线。
二、设计思路1、设计急停电路。
2、设计可选择的启动电路。
3、进行电路整合。
4、各个分路进行仿真调试。
三、设计过程3.1PLC 输入/ 输出端子接线图图1皮带运输机的动作示意图在建材、化工、机械、冶金、矿山等工业生产中广泛使用皮带运输系统运送原料或物品。
供料由电阀DT控制,电动机M1、M2、M3、M4分别用于驱动皮带运输线PD1、PD2、PD3、PD4。
储料仓设有空仓和满仓信号,其动作示意简图如图1所示。
根据皮带运输机的控制要求,其系统PLC 输入/ 输出端子接线图如图2 所示,(PLC 的输出负载都用指示灯代替)。
图2 中:SA0 ———自动/手动按钮 SB1 ———自动启动按钮 SB2 ———正常停止按钮 SB3 ———急停按钮SB4 ———点动DT 电磁阀按钮SB5~SB8 ———M1~M4的点动启动按钮 SQ1———满仓信号按钮 SQ2———空仓信号按钮 SB9 ———故障启动按钮KA1———控制DT 的起动和停止HL1~HL4———M1~M4接通指示灯KM1~KM4 ———交流接触器, 分别控制M1~M4 的起动和停止。
图2 皮带运输机的PLC 控制系 统外部接线图自动/手动转换自动起动正常停止急停点动DT电磁阀点动M1点动M2点动M3点动M4满仓信号空仓信号故障起动3.2 程序设计根据控制设计要求, 本文编制的状态转移程序如图3 所示(程序指令表及梯形图见附录):图3 皮带运输机的状态转移示意图3.3皮带传输机控制原理(1) 起动控制: 接通PLC 的电源, 在初始化脉冲M8000 作用下进入初始状态S0 , 按下SB1/SQ2 → 接通X1/X12 →进入状态S20 →启动定时器T0 , 置位Y1 →接通KM1 →起动M1 →5s 后T0 动作→进入状态S21 →起动定时器T1 , 置位Y0 →接通KA1 →起动DT →5s 后T1 动作→进入状态S22 →启动定时器T2 , 置位Y2 →接通KM2 →起动M2 →5s 后T2 动作→进入状态S23 →置位Y3 →接通KM3 →起动M3 →5s 后T3 动作→进入状态S24 →置位Y4 →接通KM4 →起动M4 。

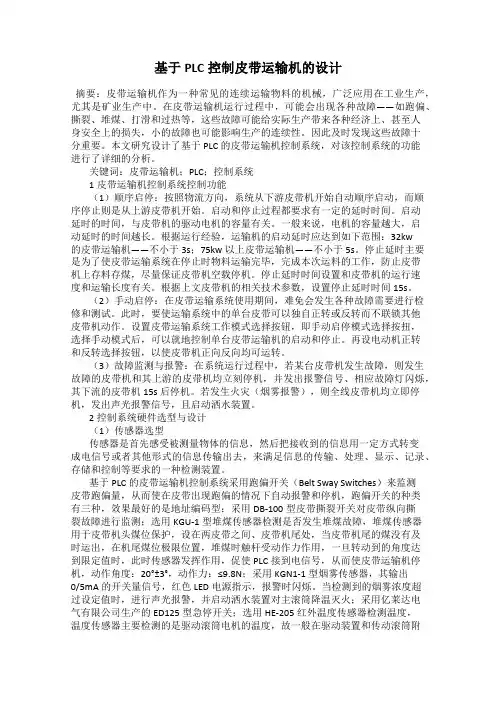

基于PLC控制皮带运输机的设计摘要:皮带运输机作为一种常见的连续运输物料的机械,广泛应用在工业生产,尤其是矿业生产中。
在皮带运输机运行过程中,可能会出现各种故障——如跑偏、撕裂、堆煤、打滑和过热等,这些故障可能给实际生产带来各种经济上、甚至人身安全上的损失,小的故障也可能影响生产的连续性。
因此及时发现这些故障十分重要。
本文研究设计了基于PLC的皮带运输机控制系统,对该控制系统的功能进行了详细的分析。
关键词:皮带运输机;PLC;控制系统1皮带运输机控制系统控制功能(1)顺序启停:按照物流方向,系统从下游皮带机开始自动顺序启动,而顺序停止则是从上游皮带机开始。
启动和停止过程都要求有一定的延时时间。
启动延时的时间,与皮带机的驱动电机的容量有关。
一般来说,电机的容量越大,启动延时的时间越长。
根据运行经验,运输机的启动延时应达到如下范围:32kw的皮带运输机——不小于3s;75kw以上皮带运输机——不小于5s。
停止延时主要是为了使皮带运输系统在停止时物料运输完毕,完成本次运料的工作,防止皮带机上存料存煤,尽量保证皮带机空载停机。
停止延时时间设置和皮带机的运行速度和运输长度有关。
根据上文皮带机的相关技术参数,设置停止延时时间15s。
(2)手动启停:在皮带运输系统使用期间,难免会发生各种故障需要进行检修和测试。
此时,要使运输系统中的单台皮带可以独自正转或反转而不联锁其他皮带机动作。
设置皮带运输系统工作模式选择按钮,即手动启停模式选择按扭,选择手动模式后,可以就地控制单台皮带运输机的启动和停止。
再设电动机正转和反转选择按钮,以使皮带机正向反向均可运转。
(3)故障监测与报警:在系统运行过程中,若某台皮带机发生故障,则发生故障的皮带机和其上游的皮带机均立刻停机,并发出报警信号、相应故障灯闪烁,其下流的皮带机15s后停机。
若发生火灾(烟雾报警),则全线皮带机均立即停机,发出声光报警信号,且启动洒水装置。
2控制系统硬件选型与设计(1)传感器选型传感器是首先感受被测量物体的信息,然后把接收到的信息用一定方式转变成电信号或者其他形式的信息传输出去,来满足信息的传输、处理、显示、记录、存储和控制等要求的一种检测装置。

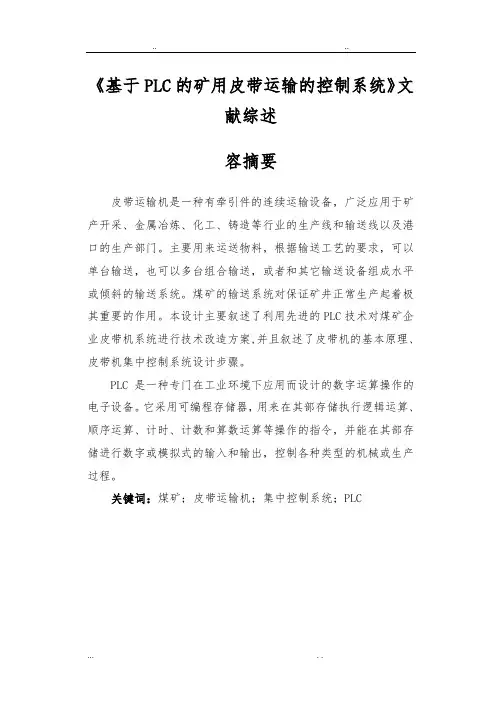

《基于PLC的矿用皮带运输的控制系统》文献综述容摘要皮带运输机是一种有牵引件的连续运输设备,广泛应用于矿产开采、金属冶炼、化工、铸造等行业的生产线和输送线以及港口的生产部门。
主要用来运送物料,根据输送工艺的要求,可以单台输送,也可以多台组合输送,或者和其它输送设备组成水平或倾斜的输送系统。
煤矿的输送系统对保证矿井正常生产起着极其重要的作用。
本设计主要叙述了利用先进的PLC技术对煤矿企业皮带机系统进行技术改造方案,并且叙述了皮带机的基本原理、皮带机集中控制系统设计步骤。
PLC是一种专门在工业环境下应用而设计的数字运算操作的电子设备。
它采用可编程存储器,用来在其部存储执行逻辑运算、顺序运算、计时、计数和算数运算等操作的指令,并能在其部存储进行数字或模拟式的输入和输出,控制各种类型的机械或生产过程。
关键词:煤矿;皮带运输机;集中控制系统;PLC国外皮带运输机的研究现状国外在皮带运输机动态分析研究方面发展的比较早,动态分析理论与研制的软件已经基本能够满足当前的发展需求;而我国则比较晚,跟国外相比,还存在比较大的差距,尤其是动态分析的软件部分。
为了尽快弥补差距,赶超世界先进水平,有必要研究跟分析当今国外皮带运输机的动态分析软件。
目前,美国、法国意大利等发达国家在动态分析研究方面,已经达到了国际领先地位。
我国生产制造的上运式带式输送机的种类较多。
在“八五”时期,通过国家一条龙“日产万吨综采设备”项目实施,皮带运输机的技术水平有了很大的提高,煤矿井下用大功率、长距离带式输送机的关键技术研究和新产品开发都取得了很大的进步。
如大倾角、长距离带式输送机成套设备、高产高效工作面顺槽可伸缩带式输送机等都填补了国空白,并对带式输送机的主要元部件进行了理论研究跟产品的开发,研制成功了多种软启动和制动装置以及以PLC为核心的可编程电控装置,驱动系统采用可调速型液力耦合器和行星齿轮减速器。
皮带运输机的集中控制系统的发展及存在问题在煤矿中,煤流的输送大部分在几百米到十几公里之间,因此它的运输系统要有多台皮带输送机、给煤机、煤仓等组成,协调配合完成长距离运输任务。

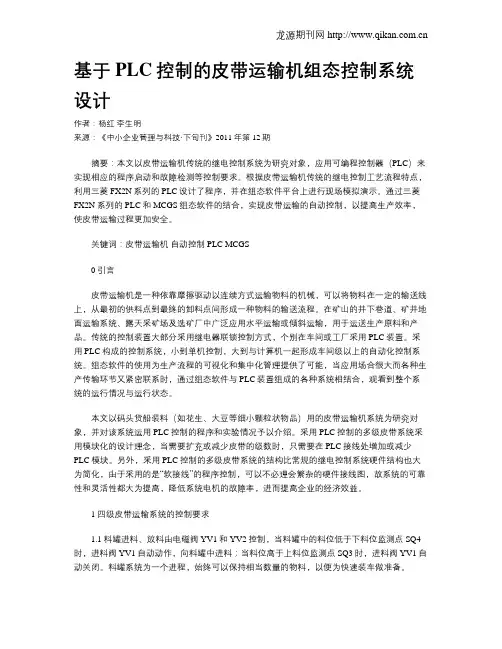

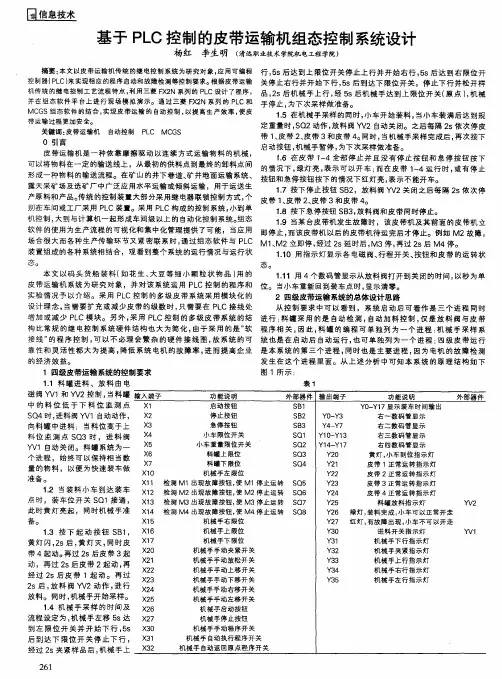

基于PLC控制的皮带运输机组态控制系统设计作者:杨红李生明来源:《中小企业管理与科技·下旬刊》2011年第12期摘要:本文以皮带运输机传统的继电控制系统为研究对象,应用可编程控制器(PLC)来实现相应的程序启动和故障检测等控制要求。
根据皮带运输机传统的继电控制工艺流程特点,利用三菱FX2N系列的PLC设计了程序,并在组态软件平台上进行现场模拟演示。
通过三菱FX2N系列的PLC和MCGS组态软件的结合,实现皮带运输的自动控制,以提高生产效率,使皮带运输过程更加安全。
关键词:皮带运输机自动控制 PLC MCGS0 引言皮带运输机是一种依靠摩擦驱动以连续方式运输物料的机械,可以将物料在一定的输送线上,从最初的供料点到最终的卸料点间形成一种物料的输送流程。
在矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中广泛应用水平运输或倾斜运输,用于运送生产原料和产品。
传统的控制装置大部分采用继电器联锁控制方式,个别在车间或工厂采用PLC装置。
采用PLC构成的控制系统,小到单机控制,大到与计算机一起形成车间级以上的自动化控制系统。
组态软件的使用为生产流程的可视化和集中化管理提供了可能,当应用场合很大而各种生产传输环节又紧密联系时,通过组态软件与PLC装置组成的各种系统相结合,观看到整个系统的运行情况与运行状态。
本文以码头货船装料(如花生、大豆等细小颗粒状物品)用的皮带运输机系统为研究对象,并对该系统运用PLC控制的程序和实验情况予以介绍。
采用PLC控制的多级皮带系统采用模块化的设计理念,当需要扩充或减少皮带的级数时,只需要在PLC接线处增加或减少PLC模块。
另外,采用PLC控制的多级皮带系统的结构比常规的继电控制系统硬件结构也大为简化,由于采用的是“软接线”的程序控制,可以不必理会繁杂的硬件接线图,故系统的可靠性和灵活性都大为提高,降低系统电机的故障率,进而提高企业的经济效益。
1 四级皮带运输系统的控制要求1.1 料罐进料、放料由电磁阀YV1和YV2控制,当料罐中的料位低于下料位监测点SQ4时,进料阀YV1自动动作,向料罐中进料;当料位高于上料位监测点SQ3时,进料阀YV1自动关闭。
皮带运输机PLC控制系统设计一、系统架构设计1.传感器部分:安装在皮带运输机上的传感器可以包括运输速度传感器、物料流量传感器和皮带张力传感器等。
这些传感器能够实时采集与运输相关的参数信息,提供给PLC控制器进行处理。
2.PLC控制器:选择适合的PLC控制器,根据实际要求进行编程,实现对传感器数据的采集和处理,并根据预先设定的参数进行判定,输出相应的控制信号。
3.控制执行部分:根据PLC控制器输出的控制信号,对皮带运输机的运行进行控制。
常见的控制方式有启动、停止、速度调节、转向等。
二、PLC编程设计1.采集和处理:PLC控制器根据传感器采集的数据,对其进行处理和分析。
例如,可以通过计算连续三次数据平均值,减小因数据波动而造成的影响。
2.状态判断:根据传感器采集的数据以及预设的参数,对皮带运输机的状态进行判断。
例如,可以通过物料流量传感器判断物料是否充足,通过皮带张力传感器判断皮带是否松弛等。
3.控制输出:根据状态判断的结果和预设的控制逻辑,PLC控制器输出相应的控制信号。
例如,当物料流量不足时,PLC控制器可以输出启动信号,使皮带运输机开始运行。
三、具体功能设计1.启动和停止控制:根据传感器采集的物料流量和皮带张力等信息,PLC控制器可以自动判断何时启动或停止皮带运输机。
当物料流量低于设定值时,PLC控制器输出启动信号,使皮带运输机开始运行;当物料流量达到设定值或超过设定值时,PLC控制器输出停止信号,使皮带运输机停止运行。
2.运行速度控制:在运输过程中,根据物料的性质和工艺要求,需要调节皮带运输机的运行速度。
PLC控制器可以根据传感器采集的参数信息,自动调节皮带运输机的运行速度,以实现最佳的运输效果。
3.报警和故障诊断:根据传感器采集的数据和PLC编程设计,PLC控制器可以实时监测皮带运输机的运行状态,当出现异常情况或故障时,及时进行报警,并进行相应的故障诊断和处理。
