智能流量积算仪检定(或校准)记录

导轨式智能流量积算仪安全操作及保养规程1. 引言导轨式智能流量积算仪是一种常见的流量测量仪器，广泛应用于工业生产、化工、石油、水利等领域。

为了确保其正常、安全运行，本文将介绍导轨式智能流量积算仪的安全操作及保养规程。

2. 安全操作2.1 仪器安装•在安装前，应确保仪器的电源完好且与安装地配套。

安装地面应平整、稳固，并与仪器的用途相匹配。

•在安装过程中，要避免与电源线、传感器等尖锐物体接触，以免造成损坏。

•安装完成后，应进行仪器校验和调试，确保其正常工作。

2.2 正确操作•在使用仪器前，要仔细阅读使用说明书，了解仪器的工作原理和操作方法。

•如需更改仪器设置或操作参数，应按照使用说明书中的指引进行，避免随意更改导致仪器故障。

•在操作过程中，应避免将仪器与水、油、尘埃等有害物质接触，以免影响仪器的正常工作。

•在使用中发现任何异常情况时，应立即停止使用并联系维修人员。

2.3 电气安全•仪器的电源线应与接地线连接，确保仪器的接地正常。

•在操作仪器前，要确保仪器周围没有可燃气体，以免产生火灾危险。

•不得在仪器潮湿或高温的环境下使用，以免发生电气事故。

•如需进行维修或清洁时，务必先将电源切断，以确保人身安全。

3. 仪器保养3.1 清洁保养•定期清理仪器外壳，使用干净、柔软的布进行擦拭，避免使用刷子等有损害的清洁工具。

•清洁仪器时，应先切断电源并等待其完全冷却。

•避免使用含有酸、碱等腐蚀性成分的清洁剂，以免损坏仪器外壳或内部元件。

3.2 保养•定期对仪器进行校准，确保其测量结果的准确性。

•仪器的传感器部件应定期检查和清理，避免积尘或堵塞影响测量结果。

•如发现仪器外壳有破损或腐蚀，应及时更换或维修，以保证其正常工作。

4. 总结通过遵循导轨式智能流量积算仪的安全操作规程和保养规程，可以保证仪器的安全可靠运行，并延长其使用寿命。

在使用过程中，切记注意操作规范，及时进行维护保养，以确保仪器的正常工作和测量的准确性。

以上就是导轨式智能流量积算仪安全操作及保养规程的相关内容，希望对您有所帮助。

流量计在线校准结果的不确定度分析摘要：很多安装在工作现场的大口径流量计，由于常年运行介质的浸泡和安装环境的影响，使得这些精密仪器难以拆装，针对工作在工况时流现场难以拆卸、无法送检的流量计在进行在线校准时，对可能影响校准结果准确度的各项参数展开不确定度分析，确保在线校准结果的可靠性。

关键词：流量计，在线校准，不确定度分析，工况时流1.前言目前对于周期检定的流量计，需要厂商将流量计从安装现场拆卸下来，并且拆卸的表由于水质腐蚀后还需要清洗后方能送到检验机构检验，以防止污染破坏检测机构的检定装置。

另外拆卸工作过于繁重同时拆卸过程中极易对表进行损坏，所以种种原因都无意间给厂商或者开发商增加了人力、物力、和经济的负担，因此部分难以拆卸的流量计，需要采用在线检测或校准的方法保证它量值传递的准确度。

2.流量计在线检测方法首先需要将测量点的管道清理干净，如有防锈层将防锈层去除，漏出管道材质，并进行打磨，直到表面光滑为止。

接下来，需要确认主要参数，包括管道材质、外径D、壁厚t、介质和测量方式等参数，将所有参数确定好之后，输入到积算仪中，算出上下游探头的应有距离，然后用耦合剂将探头和被测表管道进行固定后，给出信号，开始校准检测。

3.流量计在线检测的不确定度分析本方法采用便携式超声波流量计（准确度等级为0.5级）为流量测量标准器，对一台DN400的流量测量系统进行校准，比较其流量测量的相对示值误差。

该系统管道外径为420mm，壁厚10mm，无衬里，流量传感器为Siemens电磁流量计，流量点为1100m3/h，流速为2.43m/s。

累计流量单位为m3,分辨力为0.01 m3。

3.1数学模型不确定度传播率灵敏系数：3.2不确定度分量[1],[2]3.2.1被测表流量累积量Q引入的不确定度被检对象的分辨力带来的不确定度被检表的累计流量分辨力为0.01 m3，按均匀分布，3.2.2标准流量累计量引入的不确定度数学模型传播率灵敏系数3.2.2.1管道外周长测量引入的标准不确定度为由,得3.2.2.1.1管道外周长L测量引入的标准不确定度管道为周长采用分度值为1mm的钢卷尺测量，测量次数为2次，测得值为：420mm，422mm平均值为421mm。

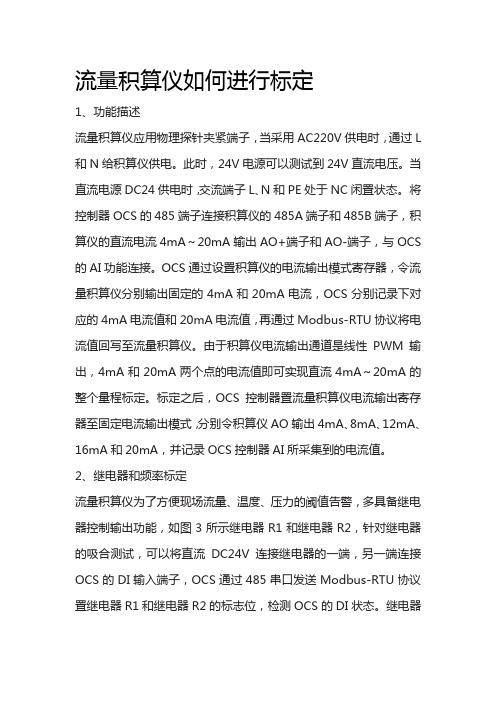

流量积算仪如何进行标定1、功能描述流量积算仪应用物理探针夹紧端子，当采用AC220V供电时，通过L 和N给积算仪供电。

此时，24V电源可以测试到24V直流电压。

当直流电源DC24供电时，交流端子L、N和PE处于NC闲置状态。

将控制器OCS的485端子连接积算仪的485A端子和485B端子，积算仪的直流电流4mA～20mA输出AO+端子和AO-端子，与OCS 的AI功能连接。

OCS通过设置积算仪的电流输出模式寄存器，令流量积算仪分别输出固定的4mA和20mA电流，OCS分别记录下对应的4mA电流值和20mA电流值，再通过Modbus-RTU协议将电流值回写至流量积算仪。

由于积算仪电流输出通道是线性PWM输出，4mA和20mA两个点的电流值即可实现直流4mA～20mA的整个量程标定。

标定之后，OCS控制器置流量积算仪电流输出寄存器至固定电流输出模式，分别令积算仪AO输出4mA、8mA、12mA、16mA和20mA，并记录OCS控制器AI所采集到的电流值。

2、继电器和频率标定流量积算仪为了方便现场流量、温度、压力的阈值告警，多具备继电器控制输出功能，如图3所示继电器R1和继电器R2，针对继电器的吸合测试，可以将直流DC24V连接继电器的一端，另一端连接OCS的DI输入端子，OCS通过485串口发送Modbus-RTU协议置继电器R1和继电器R2的标志位，检测OCS的DI状态。

继电器断开时，DI应检测到低电平；继电器吸合时，DI应检测到高电平。

这样可以实现流量积算仪的继电器DO测试功能。

如图3脉冲输入型流量计连接示意图所示，积算仪给所连接的流量计提供直流DC24V或直流DC12V的供电电压，流量计的脉冲输出一般为OC门集电极开路，根据测量瞬时流量的大小调整PWM输出的频率，流量积算仪F+和流量积算仪F-分别连接流量计的脉冲输出正端子和负端子。

针对DC24V检测可以直接接入OCS的DI输入端子，由于DI检测电压输入范围9V～30V，DI的高电压阈值为8V，DI 的低电平阈值为3V。

流量校准记录作业指导书4.241、介绍本文档旨在提供有关流量校准记录的作业指导，供相关人员参考。

流量校准是确保测量系统准确性的关键步骤。

本文档详细介绍了流量校准记录的步骤和要求，以确保准确和可靠的文档记录。

2、校准记录的目的流量校准记录的目的是记录流量校准的结果和过程，确保测量系统的准确性和可追溯性。

通过创建准确和规范的记录，可以识别任何异常或问题，并采取适当的措施进行修复。

3、流量校准记录的要求3.1 校准人员指定经过培训和合格的校准人员进行流量校准记录的操作。

3.2 流量校准设备确保流量校准设备的准确性和可靠性，并确保其符合相关的标准和规定。

3.3 流量校准过程详细描述流量校准的步骤，包括：- 准备相关设备和材料；- 安装和连接校准设备；- 调整仪器和设备以达到所需的校准参数；- 多次测量并记录校准结果；- 比对校准结果与预期数值；- 完成校准记录。

4、校准记录的内容4.1 流量校准基本信息包括校准日期、校准人员、测量设备型号和编号等基本信息。

4.2 流量校准参数记录所使用的校准参数，如流量范围、温度和压力。

4.3 流量校准结果准确记录每次校准的结果，包括实际测量值和校准误差。

4.4 异常和问题如有任何异常或问题出现，应记录并描述相关信息。

5、附件本文档附带以下附件：- 流量校准记录表格- 校准设备的相关证书或证明文件6、法律名词及注释- 准确性：指测量结果与实际值之间的偏差程度。

- 可追溯性：指测量结果可以通过已知和可靠的参考点追溯到国际或国家标准。

智能流量积算仪使用手册该流量积算仪采用高性能处理器，标准方程计算，解决了传统积算仪补偿算法不精确的问题。

并采用高集成高性能器件，解决测量漂移问题，实现了宽温度范围，高精度采集。

该产品设计采用LCD全中文汉字显示，键盘操作直观简便更具人性化。

此流量积算仪表可与涡街流量计、节流装置、腰轮流量计、电磁流量计、椭圆齿轮流量计等各种流量计配套。

信号输入输出具有防雷击保护使得设备更安全，可适用于各种测量现场。

并且可附带无线GPRS无线远传功能。

一、主要性能和指标1.1可接各种类型传感器。

（1）流量传感器可接入标准节流装置、电磁流量计，信号0-10mA或4-20mA 可选。

也可接入频率输出涡街传感器，频率从1Hz-5000Hz （V低≤1V，V 高≥3V）。

（2）温度传感器可接变送的0-10mA或4-20mA标准电流信号和PT100电阻信号。

（3）压力传感器可接变送的0-10mA或4-20mA信号。

信号输出：可变送输出4~20mA（负载100~600Ω），继电器接点常开或常闭（AC250V、10A）。

1.2显示功能：可显示累积流量、瞬时流量、累积热量、瞬时热量、差压、频率、密度、压力、温度等，通过面板键盘随时召唤显示。

1.3各种保护措施。

通讯，传感器输入，电流输出均有防雷击保护。

1.4高精度采集。

模拟量优于0.2%FS，频率量优于0.1%。

内部运算精度达2×10-5%。

1.5通讯功能：具有RS485通信接口，符合MODBUS规约。

1.6具有多种流量运算模式，可程序设定组合。

1.7具有密度自动补偿功能，单温度或单压力或温压同时补偿，可程序设定组合。

1.8断电保护功能：机内的运算结果和用户设定的数据在意外断电时不会丢失，保存时间在十年以上。

1.9工作条件：温度：-20～55℃。

湿度：10%～85%RH（无凝结）。

1.10供电电源：交流165~250V AC，50Hz ；直流24V。

1.11功率：小于10W1.12安装方式：横式。

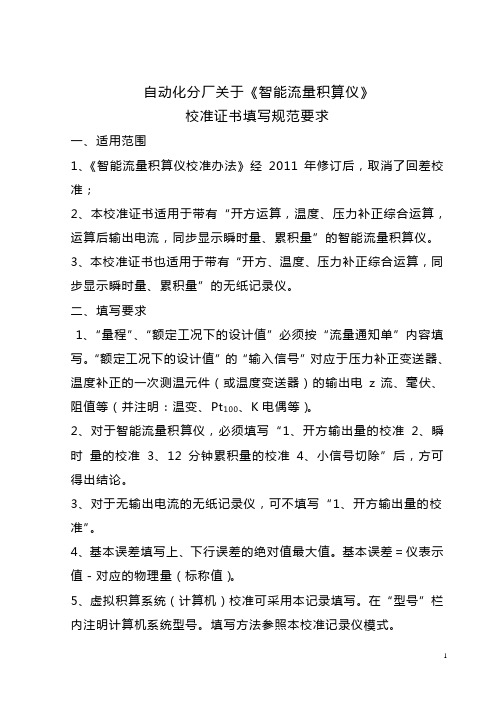

自分厂关于《智能流量积算仪》
校准证书填写规范要求
一、适用范围
1、《智能流量积算仪校准办法》经2011年修订后，取消了回差校准；
2、本校准证书适用于带有“开方运算，温度、压力补正综合运算，运算后输出电流，同步显示瞬时量、累积量”的智能流量积算仪。

3、本校准证书也适用于带有“开方、温度、压力补正综合运算，同步显示瞬时量、累积量”的无纸记录仪。

二、填写要求
1、“量程”、“额定工况下的设计值”必须按“流量通知单”内容填写。

“额定工况下的设计值”的“输入信号”对应于压力补正变送器、温度补正的一次测温元件（或温度变送器）的输出电z流、毫伏、阻值等（并注明：温变、Pt100、K电偶等）。

2、对于智能流量积算仪，必须填写“1、开方输出量的校准2、瞬时量的校准
3、12分钟累积量的校准
4、小信号切除”后，方可得出结论。

3、对于无输出电流的无纸记录仪，可不填写“1、开方输出量的校准”。

4、基本误差填写上、下行误差的绝对值最大值。

基本误差＝仪表示值－对应的物理量（标称值）。

5、虚拟积算系统（计算机）校准可采用本记录填写。

在“型号”栏内注明计算机系统型号。

填写方法参照本校准记录仪模式。

2011.04
1。

流量热量积算仪地方检定规程本规程经吉林省质量技术监督局2005年08月01日批准，并自2005年10月01 日起施行。

归口单位：吉林省质量技术监督局起草单位：吉林省计量科学研究院参加起草单位：中石化东北分公司长春市天然气化学工业公司本规程技术条文由起草单位负责解释本规程主要起草人：张攀峰（吉林省计量科学研究院）孙俊峰（吉林省计量科学研究院）参加起草人：关维琦（吉林省计量科学研究院）杜艳辉（吉林省计量科学研究院）王若明（中石化东北分公司）张建华（吉林省电力科学研究院）吴丽华（吉林油田分公司采油工艺研究院）王立 (长春市天然气化学工业公司)目录1 范围 (1)2 引用文献 (1)3 术语及定义 (1)3.1瞬时流量（流量） (1)3.2热量 (1)3.3瞬时流量（流量） (1)3.4累积流量（总量） (1)3.5瞬时压力和瞬时温度 (1)3.6断电保护功能 (2)3.7一次断电保护时间 (2)3.8分辨力 (2)3.9刷新周期（刷新速率） (2)3.10稳定性 (2)3.11小信号切除功能 (2)3.12标称电量值 (2)4 概述 (2)5 计量性能要求 (2)5.1基本误差 (2)5.2负载能力 (3)–I–5.3稳定性 (4)5.4连续运行试验 (4)5.5绝缘电阻 (4)6 通用技术要求 (4)6.5小信号切除功能 (5)6.6断电保护功能 (5)6.7负信号接收功能 (5)6.8刷新周期 (5)6.9电源变化影响 (5)6.10绝缘强度 (5)7 计量器具控制 (6)7.1检定设备 (6)7.2检定环境条件 (7)7.3检定项目 (7)7.4检定方法 (7)7.5检定结果的处理 (12)7.6检定周期 (12)附录A 流量热量积算仪测量结果的不确定度分析 (16)附录B 输入基准法 (19)附录C 示值基准法 (20)附录D 流量积算仪检定／校准记录 (21)附录E 检定证书格式 (23)–2–流量热量积算仪检定规程1范围本规程适用于流量热量积算仪的首次检定、后续检定及使用中检验。

安徽天康流量积算仪使用说明书前言衷心感谢阁下使用我公司生产的智能流量积算仪。

使用前,敬请仔细阅读本产品说明书,以期仪表按照你的意愿工作。

本仪表的输入、输出、报警、控制方式等，都可以由用户设置。

因此，在安装或更新XMT系列仪表时,如果其参数没有被正确设置，即使它们具有相同型号。

也必须由熟悉工业控制现场要求和本仪表性能的技术人员进行正确设置，方可在现场安装运行.一。

概述及特点智能流量积算仪表，采用先进的ASIC芯片及制造技术，将常规仪表的硬件接口电路和多功能模块化的仪表软件，高度集成于专用ASIC芯片中，从而达到高可靠、稳定性好、功耗低的工业仪表设计标准。

仪表除具有万能信号的输入和输出、位式控制、模拟量输出等功能外，更具有开方、积算累计、双流量功能，更具有通讯功能，能通过仪表的芯片接口与计算机连接,计算机通过软件可实时采集仪表的参数.该仪表以其新颖的构思、丰富的功能、优良的品质和工业级标准,成为新一代智能化流量积算仪。

本公司生产的智能化流量积算仪采用了自行研制开发、委托日本集成电路制造生产的专用集成电路，而构成的一台以微处理为核心的智能仪器，它汇集了目前自动控制系统中各类流量积算仪表的大部分功能，同时辅以博采众长、精心编制、反复调试的软件系统使本仪表独具以下特点：●仪表硬件大幅度减少，系统的组成结构相对简单。
