面板堆石坝

面板堆石坝前言混凝土面板堆石坝是堆石坝的一种型式。

堆石坝是以堆石作为其结构主体，分心墙防渗及面层防渗。

砾石性质与堆石相似，一般将心墙砾石规划为土坝，混凝土面板砾石坝划为面板堆石坝。

面层防渗堆石坝以混凝土面板坝为主，其他还有木料、浆砌块石、喷混凝土、沥青和钢面板等堆石坝。

心墙堆石坝以土墙堆石坝为主，其他还有混凝土、木料、钢板和沥青心墙等堆石坝。

最早的堆石坝，学术界一般认为发生在加利福尼亚淘金热时期（18世纪60-70年代），在加利福尼亚东部内华达花岗岩块状山脉地区。

那时矿工需要修建水库及积蓄融化的雪水供淘金之需。

可以利用的当地材料只有坚硬岩石，山麓堆积的岩块和茂密的森林，加上矿工熟知钻爆技术，于是产生了木面板防渗的框笼填石堆石坝。

灌溉公司和发电公司以后接管了这写坝，并利用抛填堆石加高与木面板防渗。

1910年前抛填堆石坝均采用木面板防渗，最大坝高达30m，坝坡采用1：0.5-1：1.0，其上游坝面采用干砌石抵挡施工时抛填石的滚落。

这说明抛填堆石坝的内摩擦角远大于其天然休止角、低围压时具有很高的抗剪强度。

由于施工机械的发展，为了节省费用及加快施工进度，1910年开始采用堆石的天然休止角（相当于坡度1：1.3-1：1.4）修建抛填堆石坝，并采用混凝土面板防渗。

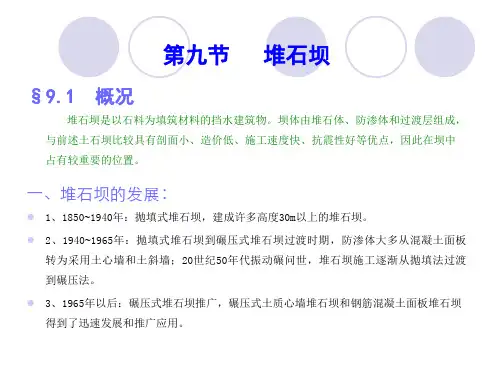

学术界一般将面板堆石坝分为三个时期：早期约为1850-1940年，过渡期为1940-1970年，现代期为1970年以后。

此外，面板堆石坝一般由三个部分组成，即防渗面板、防渗接地结构、堆石坝体。

防渗面板是面板堆石坝的防渗部件，面板通过周边缝与防渗接地结构连接，面板是堆石坝体的防渗部件。

防渗接地结构主要控制通过地基及两岸坝基的渗流，减小漏水量，使漏水得到安全排泄。

堆石坝体则是面板的支撑结构，也是面板的基础，并且要安全排泄通过面板及其接缝的漏水。

本综述主要介绍面板堆石坝的历史背景、有关概念以及综述的范围，扼要说明混凝土面板堆石坝的现状和发展方向，概括混凝土面板堆石坝的一些常用设计方法，探讨学术界存在的一些争论焦点和存在的关键技术问题。

砼面板堆石坝填筑施工方案一、施工准备在施工前，需完成以下准备工作：场地清理：清除施工区域内的杂物、树木、杂草等，确保施工场地整洁。

基础处理：对基础进行必要的处理，确保坝基的稳定性和承载能力。

施工材料准备：根据施工需要，提前采购并储备足够的石料、水泥、砂等建筑材料。

施工机械准备：配备必要的施工机械，如挖掘机、装载机、自卸车、压路机等。

施工组织：编制详细的施工组织设计，明确人员分工、施工进度等。

二、坝体分区与材料根据坝体的设计要求，将坝体划分为不同的区域，并明确各区域的材料要求。

一般来说，堆石坝可分为垫层区、过渡区、主堆石区等。

不同区域所需的石料粒径、强度等要求不同，需严格按照设计要求进行选材。

三、铺料方法与层厚铺料方法可采用前进法或后退法，具体选择应根据施工条件和设备情况而定。

每层铺料的厚度应根据设计要求和碾压设备的压实能力来确定，一般控制在30~50cm之间。

铺料时应保持均匀性，避免出现厚薄不均的现象。

四、碾压方法与遍数碾压是堆石坝填筑过程中的关键步骤，其目的是提高石料的密实度和稳定性。

碾压方法可采用静压、振动碾压或冲击碾压等。

碾压遍数应根据石料的性质、层厚和碾压设备的性能来确定，一般不少于4遍。

在碾压过程中，应严格控制碾压速度和遍数，确保达到设计要求的密实度。

五、岸坡处理与碾压在坝体与岸坡的交界处，应进行特殊的处理，如设置反滤层、排水沟等，以防止岸坡的冲刷和侵蚀。

同时，在岸坡填筑过程中，应严格控制填筑速度和层厚，确保岸坡的稳定性和安全性。

碾压时应特别注意对岸坡的碾压质量，避免出现漏压或超压现象。

六、过渡层料填筑过渡层是连接垫层和主堆石区的关键部位，其填筑质量直接影响坝体的整体稳定性和安全性。

过渡层料应具有良好的级配和透水性，以满足坝体的变形要求。

在填筑过程中，应严格控制过渡层料的粒径、含水率和铺设厚度，确保达到设计要求的密实度和变形特性。

七、质量控制与检查在施工过程中，应建立严格的质量控制体系，对每道工序进行严格的检查和控制。

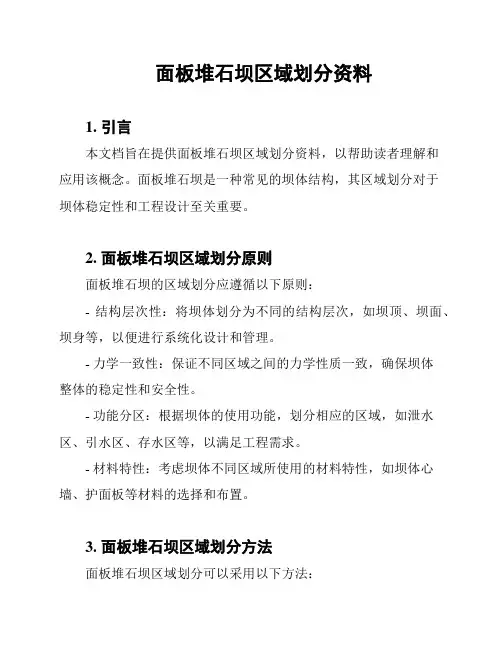

面板堆石坝区域划分资料1. 引言本文档旨在提供面板堆石坝区域划分资料，以帮助读者理解和应用该概念。

面板堆石坝是一种常见的坝体结构，其区域划分对于坝体稳定性和工程设计至关重要。

2. 面板堆石坝区域划分原则面板堆石坝的区域划分应遵循以下原则：- 结构层次性：将坝体划分为不同的结构层次，如坝顶、坝面、坝身等，以便进行系统化设计和管理。

- 力学一致性：保证不同区域之间的力学性质一致，确保坝体整体的稳定性和安全性。

- 功能分区：根据坝体的使用功能，划分相应的区域，如泄水区、引水区、存水区等，以满足工程需求。

- 材料特性：考虑坝体不同区域所使用的材料特性，如坝体心墙、护面板等材料的选择和布置。

3. 面板堆石坝区域划分方法面板堆石坝区域划分可以采用以下方法：- 几何划分：根据坝体的形状和几何特征，将坝体划分为不同的几何区域，如三角形区域、梯形区域等。

- 功能分区：根据坝体的功能需求，将坝体划分为不同的功能区域，如泄水区、引水区等。

- 受力分区：根据坝体受力的情况，将坝体划分为不同的受力区域，如压力区、拉力区等。

- 材料特性区分：根据坝体所使用的材料特性，将坝体划分为不同的材料区域，如护面板区、心墙区等。

4. 面板堆石坝区域划分的重要性面板堆石坝区域划分的合理性和准确性对于工程设计和施工具有重要影响：- 安全性：合理的区域划分能够保证坝体整体的稳定性和安全性。

- 经济性：准确的区域划分将有助于优化工程设计，降低施工成本。

- 管理性：清晰的区域划分有利于工程管理和维护。

5. 结论面板堆石坝的区域划分是一个复杂而重要的工作，应根据原则和方法进行合理划分。

合理的区域划分有助于坝体的稳定和工程的安全，同时也是实现经济效益和管理的关键。

在进行面板堆石坝区域划分时，应综合考虑结构层次性、力学一致性、功能分区和材料特性等因素。

碾压混凝土坝与混凝土面板堆石坝在水利工程领域，碾压混凝土坝和混凝土面板堆石坝是两种常见且重要的坝型，它们各自有着独特的特点和优势，在不同的工程条件下发挥着重要作用。

碾压混凝土坝，顾名思义，是采用碾压方法施工的混凝土坝。

这种坝型的混凝土在施工过程中，通过大型振动碾进行压实，从而形成密实的结构体。

其主要优点之一是施工速度快。

由于采用了机械化的碾压施工方式，能够大大提高混凝土浇筑的效率，缩短工程建设周期。

这对于那些需要尽快发挥效益、应对紧急需求的水利工程来说，具有极大的吸引力。

另外，碾压混凝土坝的水泥用量相对较少。

这不仅降低了工程成本，还有利于减少由于水泥水化热引起的温度裂缝，提高坝体的整体性和耐久性。

从结构方面来看，碾压混凝土坝通常具有较薄的坝体。

这在一定程度上减少了坝体的工程量，节约了建筑材料。

然而，碾压混凝土坝也并非十全十美。

施工过程中的质量控制要求较高，因为碾压的效果直接影响到坝体的质量。

如果碾压不均匀或者不充分，可能会导致坝体的强度和抗渗性能不足。

再来说说混凝土面板堆石坝。

这种坝型主要由堆石体和混凝土面板组成。

堆石体作为坝体的主体，承担着大部分的荷载，而混凝土面板则起到防渗的作用。

混凝土面板堆石坝的最大优点之一就是对坝址地形和地质条件的适应性强。

无论是在河谷狭窄、地形复杂的地区，还是在地质条件不太理想的地方，都能够较为灵活地进行建设。

它的另一个显著优势是就地取材方便。

可以充分利用当地的石料资源，大大降低了材料运输成本，同时也减少了对环境的影响。

而且，混凝土面板堆石坝的抗震性能较好。

堆石体的松散结构能够有效地吸收地震能量，减少坝体在地震作用下的损坏。

不过，混凝土面板堆石坝也存在一些不足之处。

比如，混凝土面板的施工质量要求严格，一旦面板出现裂缝或渗漏，修复工作会比较困难。

在实际工程中，选择碾压混凝土坝还是混凝土面板堆石坝，需要综合考虑多种因素。

首先是工程的功能和要求。

如果需要快速建成并投入使用，且对坝体强度和整体性要求较高，那么碾压混凝土坝可能是更好的选择。

混凝土面板堆石坝施工一、混凝土面板堆石坝分区混凝土面板坝的防渗系统由基础防渗工程、趾板、面板组成，其特点是堆石坝体能直接挡水或过水，简化了施工导流与度汛，枢纽布置紧凑，能充分利用当地材料。

面板坝可以分期施工，便于机械化施工，施工受气候条件的影响较小。

面板堆石坝上游面有薄层面板，面板可以是刚性钢筋混凝土的，也可以是柔性沥青混凝土的。

坝身主要是堆石结构，良好的堆石材料可尽量减少堆石体的变形，为面板正常工作创造条件，是坝体安全运行的基础。

坝体部位不同，受力状况不同，对填筑材料的要求也不同，所以应对坝体进行分区（图4-16）。

面板下垫层区的主要作用在于为面板提供平整、密实的基础，将面板承受的水压力均匀传递给主堆石体。

过渡区位于垫层区与主堆石区之间，其主要作用是保护垫层区在高水头作用下不致破坏，其粒径、级配要求符合垫层料与主堆石料间的反滤要求。

主堆石区是坝体维持稳定的主体，其石质好坏、密度、沉降量大小，直接影响面板的安危。

次堆石区起保护主堆石体及下游边坡稳定的作用，要求采用较大石料填筑，由于该区的沉降变形对面板已影响甚微，故对石质及密度要求有所放宽，但150m以上高坝不宜降低。

图4-16 混凝土面板堆石坝的坝体分区剖面图一般面板坝的施工程序：岸坡坝基开挖清理→趾板基础及坝基开挖→趾板混凝土浇筑→基础灌浆→分期分块填筑主堆石料。

垫层料必须与部分主堆石料平起上升，填至分期高度时用滑模浇筑面板，同时填筑下期坝体，再浇混凝土面板，直到坝顶。

堆石坝填筑的施工设备、工艺和压实参数的确定，和常规土石坝非黏性土料施工没有本质区别。

二、填筑施工方案制定堆石坝施工前要进行坝体填筑方案规划，主要内容如下：（1）根据合同要求的总工期目标、导流度汛方式及其设计标准确定施工分期方案、施工进度及施工方法。

（2）根据施工分期方案确定各阶段的坝体填筑断面及各坝区料的工程量。

（3）确定填筑料的来源，选定填筑料的生产、加工及运输方式。

（4）根据施工进度各阶段坝体填筑的起止时间，计算施工强度。

面板堆石坝施工规范面板堆石坝是一种常用的水利防洪工程水工建筑，其施工需要遵循一定的规范。

下面将对面板堆石坝的施工规范进行详细说明。

一、施工前准备1. 施工单位应按照设计要求，制定详细的施工方案，并报相关部门审核批准。

2. 施工前应将施工现场进行清理，确保施工区域内没有障碍物。

3. 施工前应进行详细的测量，确定坝基的高程和坝顶的宽度等参数。

二、材料选择1. 面板堆石坝的主要材料为石块和面板。

石块应选择坚硬、规整的岩石，并经过筛选、清洗，确保石块之间没有明显的空隙。

2. 面板应符合设计要求，具有足够的强度和耐久性。

三、施工工序1. 坝基处理：首先对坝基进行清理，确保坝基无杂物。

之后，对坝基进行平整处理，并进行湿润处理，以提高石块的稳定性和粘结力。

2. 石块堆放：将经过筛选、清洗的石块按照设计要求进行堆放。

坝体的坡度、高程和剖面形状应符合设计要求。

3. 面板铺设：将面板按照设计要求进行铺设，确保面板之间没有缝隙，并与石块紧密连接。

面板应采用专用工具进行固定，使其牢固可靠。

4. 固结：在堆石坝堆满一定高度后，应进行固结处理，以增强坝体的稳定性。

固结处理可采用浇注混凝土或注浆等方式。

四、质量控制1. 施工过程中应进行严格的质量控制，对石块和面板的质量进行检测，确保其符合设计要求。

2. 施工现场应设立质量监控点，并进行定期检查和评估。

3. 对石块和面板进行采样检测，并进行实验室测试，确保其强度和耐久性满足要求。

4. 施工过程中应做好记录和归档工作，以备后续审查和验收。

五、施工安全1. 施工现场应按照相关安全规范要求设置警示标志，并设立警戒线，确保施工安全。

2. 施工人员应具备相应的安全防护设备，并接受必要的安全培训。

3. 在施工过程中，应注意石块的堆放状态，避免石块倾斜、滑坡等情况的发生。

4. 施工人员应按照规范操作，避免发生事故和人员伤亡。

综上所述，面板堆石坝施工规范涉及施工前的准备、材料的选择、施工工序、质量控制和施工安全。

面板堆石坝毕业设计1. 引言面板堆石坝是一种常见的水利工程结构，用于防洪、蓄水和发电等目的。

本文将围绕面板堆石坝的设计展开，包括其原理、设计要点以及施工过程等方面的内容。

2. 面板堆石坝的原理面板堆石坝是由一系列面板组成的，面板之间由带有垫石的填充土坡背填而成。

其主要原理在于坝身的重力和表面摩擦力的组合，使坝体能够稳定地承受水压力。

设计面板堆石坝时，需要考虑以下几个关键因素：2.1 坝高与坝宽的确定坝高和坝宽的确定是面板堆石坝设计的关键。

一般情况下，坝高与坝宽之比应在2:1到3:1之间，以保证坝体的稳定性。

2.2 面板的选择与布置面板的选择和布置需要根据具体的水流特性和施工条件来确定。

一般情况下，选择强度高、尺寸适中的面板，并采用适当的间距进行布置。

2.3 坝体的渗透与排水为了防止坝体内部积水和渗透压力对坝体的破坏，需要在坝体中设置排水系统，及时排除积水和渗透水。

3. 面板堆石坝的设计要点设计面板堆石坝时，需要考虑以下几个要点：3.1 基础设计面板堆石坝的基础设计是保证坝体稳定的关键。

应根据地质勘察和土壤力学试验结果，确定基础的承载力和稳定性。

3.2 面板尺寸和材料选择面板的尺寸和材料选择应根据设计要求和施工条件来确定。

一般情况下，面板的尺寸应符合强度和稳定性要求，材料选择应考虑耐久性和经济性。

3.3 坝体的稳定性和防渗性面板堆石坝的稳定性和防渗性是设计的关键。

应通过合理的面板布置和填充土选材等方式，确保坝体的稳定性和抗渗性。

3.4 坝体的排水系统面板堆石坝的排水系统是保证坝体内部不积水和排除渗透水的重要组成部分。

应合理设计排水孔、排水管和排水沟等系统，确保坝体的干燥和稳定。

4. 面板堆石坝的施工过程面板堆石坝的施工过程主要包括以下几个步骤：4.1 基础开挖与处理首先，需要进行基础开挖和处理，确保基础的平整和稳定。

根据地质条件和设计要求，可采用挖坑法或回填法进行基础处理。

4.2 面板安装与固定然后，将面板逐个安装在基础上，并通过连接件进行固定。

面板堆石坝施工工艺流程及质量控制面板堆石坝是一种常见的水利工程坝型，具有适应性强、施工方便、造价低等优点。

在其施工过程中，严格遵循工艺流程并进行有效的质量控制至关重要，这直接关系到坝体的稳定性、安全性和耐久性。

一、面板堆石坝施工工艺流程1、坝基与岸坡处理首先要对坝基和岸坡进行清理，清除表面的杂物、松散岩石和风化层等。

然后进行地质勘探，确定基础的承载力和稳定性。

对于软弱地基，需要采取加固措施，如灌注桩、搅拌桩等。

岸坡要按照设计要求进行削坡和支护，以保证边坡的稳定性。

2、石料开采与运输石料的质量和级配直接影响坝体的填筑质量。

通常选用质地坚硬、新鲜、无风化的石料。

开采方式可以采用爆破开采或机械开采。

开采后的石料要根据设计要求进行筛分和分类，然后通过自卸汽车或皮带输送机运输到施工现场。

3、坝体填筑坝体填筑是面板堆石坝施工的关键环节。

一般采用分层填筑、碾压的方法。

填筑顺序为先填主堆石区，再填次堆石区，最后填过渡区和垫层区。

每层填筑厚度根据石料的粒径和压实设备确定，通常在 08 10 米之间。

填筑过程中要注意控制石料的级配和含水量，保证填筑质量。

碾压采用振动碾，碾压遍数根据试验确定。

碾压方向应平行于坝轴线，相邻碾压带应重叠一定宽度，以确保碾压均匀。

在填筑过程中，要及时进行测量和控制，保证坝体的轮廓尺寸和坡度符合设计要求。

4、面板施工面板是面板堆石坝的防渗结构，一般采用钢筋混凝土结构。

面板施工前，要先在坝体表面铺设一层止水垫层和防护层。

然后安装钢筋，浇筑混凝土。

混凝土浇筑采用滑模或跳仓浇筑的方法，从坝顶向坝底依次进行。

浇筑过程中要注意控制混凝土的坍落度、振捣质量和浇筑速度，避免出现裂缝和蜂窝麻面等质量问题。

5、接缝处理面板堆石坝存在各种接缝，如面板之间的水平接缝、垂直接缝，以及坝体与岸坡之间的接缝等。

接缝处理的质量直接关系到坝体的防渗效果。

水平接缝要进行凿毛、清理和涂刷粘结剂处理；垂直接缝要设置止水片和填缝材料；坝体与岸坡之间的接缝要设置特殊的止水结构。
