新能源电机控制器测试标准
新能源电机控制器测试要遵循以下标准：
1. ISO 6469-3: 该标准规定了电动道路车辆用电控制系统的安全规范，包括电机和电动机控制器的测试要求。
2. GB/T 18384.3: 该标准适用于电动汽车和混合动力电动汽车用电动驱动系统的测试，包括电机和电动机控制器的性能和可靠性测试。
3. GB/T 2900.47: 此标准规定了电动驱动系统中使用的电机和驱动器的通用技术条件和测试方法。
4. IEC 61800-9: 该标准适用于电机控制器和变频器的测试，包括性能、可靠性和耐久性的评估。
5. GB/T 18384.4: 此标准规定了电动汽车和混合动力汽车用电控制系统的耐久性和环境适应性测试。
这些标准涵盖了电机控制器的安全性、性能、可靠性、耐久性和环境适应性等方面的测试要求，可以确保新能源电机控制器的质量和安全性能。
GB/T 18488.1-2001 电动汽车用电机及其控制器技术条件1 范围本标准规定了电动汽车用驱动电机及其控制器通用技术条件。
本标准适用于电动汽车（EV）和混合动力汽车（HEV）用的驱动电机及其控制器。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 755-200 旋转电机定额和性能GB/T 2423.17-1993 电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB/T 4772.1-1999 旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080GB/T 4942.1-1985 电机外壳防护分级GB/T 4942.2-1993 低压电器外壳防护等级GB 10068.2-2000 轴中心高为56 mm及以上电机的机械振动—振动的测量、评定及限值GB 10069.3-1988 旋转电机噪声测定方法及限值噪声限值GB/T 12665-1990 电机在一般环境条件下使用的湿热试验要求GB/T 12668-1990 交流电动机半导体变频调速装置总技术条件GB 14023-2000 车辆、机动船和由火花点火发动机驱动的装置的无线电骚扰特性的限值和测量方法GB 1471l-1993 中小型旋转电机安全通用要求GB/T 17619-1998 机动车电子电器组件的电磁辐射抗扰性限值测量方法GB/T 18488.2-2001 电动汽车用电机及其控制器试验方法GB/T 2900.25-1994 电工术语旋转电机GB/T 2900.26-1995 电工术语控制电机GB/T 2900.33-1993 电工术语电力电子技术3 定义本标准除采用GB/T 2900.25、GB/T 2900.26、GB/T 2900.33中的定义外，还增加了下列定义。
3.1 电机控制器controllers of the electrical machine控制主牵引电源及电机之间能量传输的装置、它是由外界控制信号接口电路、电机控制电路和驱动电路组成的。

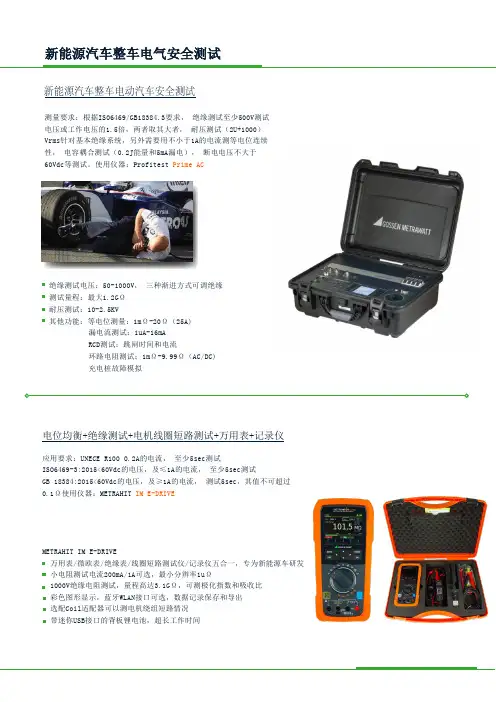

测量要求：根据IS06469/GB18384.3要求， 绝缘测试至少500V测试电压或工作电压的1.5倍，两者取其大者， 耐压测试（2U+1000）Vrms针对基本绝缘系统，另外需要用不小于1A的电流测等电位连续性， 电容耦合测试（0.2J能量和5mA漏电）， 断电电压不大于 Array60Vdc等测试。
使用仪器：Profitest Prime AC绝缘测试电压：50-1000V， 三种渐进方式可调绝缘测试量程：最大1.2GΩ耐压测试：10-2.5KV其他功能：等电位测量：1mΩ-20Ω（25A)漏电流测试：1uA-16mARCD测试：跳闸时间和电流环路电阻测试：1mΩ-9.99Ω（AC/DC)充电桩故障模拟电位均衡+绝缘测试+电机线圈短路测试+万用表+记录仪应用要求：UNECE R100 0.2A的电流， 至少5sec测试ISO6469-3:2015<60Vdc的电压，及≤1A的电流， 至少5sec测试GB 18384:2015<60Vdc的电压，及≥1A的电流， 测试5sec，其值不可超过0.1Ω使用仪器：M ETRAHIT IM E-DRIVE Array Array METRAHIT IM E-DRIVE万用表/微欧表/绝缘表/线圈短路测试仪/记录仪五合一，专为新能源车研发小电阻测试电流200mA/1A可选，最小分辨率1uΩ1000V绝缘电阻测试，量程高达3.1GΩ，可测极化指数和吸收比彩色图形显示，蓝牙WLAN接口可选，数据记录保存和导出选配Coil适配器可以测电机绕组短路情况带迷你USB接口的背板锂电池，超长工作时间新能源汽车电机电控效率测试测量要求：1、 4个测量通道或者7个测量通道（混动双电机或双三相电机）2、 宽量程，满足不同功率电机的测量3、 不同扭矩转速下电机机械功率4、 高精度，满足日益增长的效率测量要求5、 宽频带，能准确测量PWM输出的功率6、 接口丰富、通讯协议开放、具备CAN通讯功能，方便集成7、 不同频率下的功率分析8、 操作简便，可自定义测试界面使用仪器：LMG671测量通道：1～7个测量通道任意可选测量量程：直接属入0~1000V (10个量程），0～32A (14个量程） 具备最高0.02%精度，最大10kA的各种各样的外部电流传感器可选 具备最高12kV，0.05%，300kHz的高压测量解决方案扭矩转速测量：过程信号接口，支持多家、多种信号方式的扭矩、转速传感器输入，并具备输出功能精度：LMG671 A模块工频功率精度:±(读数的0.015%+量程峰值的0.01%)LMG671 B模块工频功率精度:±(读数的0.05% +量程峰值的0.02%) LMG671 C模块工频功率精度:±读数的0.03% +量程峰值的0.01%) 带宽：LMG671 A模块带宽：10MHzLMG671 B模块带宽：500kHz LMG671 C模块带宽：10kHz通讯接口： CAN通讯接口（可选）、4个USB、1个千兆以太网口、一个RS232C,支持按键、触摸屏、鼠标键盘操作，具备 Labview驱动，协议开放，方便测试台架二次开发测量要求:汽车行驶或者在转鼓的各种工况测试中，高精度测量控 制器的电压、电流、功率、效率参数，并传输到釆集系统，要求传 输稳定不能出现数据丢失。
整车控制器标准
整车控制器标准主要规定了电动汽车控制器的通用要求，包括控制器的技术要求、性能要求、环境适应性要求和安全要求等。
1.技术要求:包括控制器的输入和输出特性、通信接口、故障诊断等。
2.性能要求:包括控制器的动态响应、效率、能耗等。
3.环境适应性要求:包括控制器的工作温度范围、湿度范围、抗振性能等。
4.安全要求:包括控制器的过流保护、过压保护、过温保护等。
此外。
还有一些关于电动汽车整车技术条件的标准，规定了电动汽车的基本要求、性能参数及试验方法等。
以上信息仅供参考，如果需要更多信息，建议到相关网站查询或咨询专业人士。
制表：审核：批准：。
上汽商用车技术中心企业标准CVTC 38002-201124V新能源汽车整车控制器电气试验技术要求24V VCU Electrical Test Requirements for New Energy Vehicle2011—12—30发布2011—12—30实施上汽商用车技术中心标准化技术委员会发布前言本标准按照 CVTC 15003-2010 给出的规则起草。
本标准由上海汽车股份有限公司商用车技术中心新能源技术部提出。
本标准由上海汽车股份有限公司商用车技术中心标准化技术委员会归口。
本标准起草部门：上海汽车股份有限公司商用车技术中心新能源技术部。
本标准主要起草人：朱正礼、杜建福。
本标准于 2011年 12月首次发布引言对整车控制器进行电气、环境、EMC 测试是保证零部件质量的重要环节。
本标准和《24V新能源整车控制器环境试验技术要求》、《24V新能源整车控制器 EMC试验技术要求》一起构成 24V新能源整车控制器的测试技术要求。
为了规范测试工程师在进行测试要求和测试方法的制定，提高工程师制定测试项目和测试方法的工作效率。
我们引用现行有效的国际标准和行业的相关内容编制了本标准。
需要说明的是，本标准所规定的内容，仅是对整车控制器常规、通用、普适的内容。
各测试工程师在参照本标准制定测试要求和方法时，宜结合控制器的实际情况，对具体测试内容进行补充和选择。
24V新能源整车控制器电气试验技术要求1 范围本标准规定了新能源整车控制器所有验证试验的操作模式、负载的曲线图及测试条件。
本标准适用于24V新能源汽车整车控制器并包括售后件。
针对每一个安装区域，本标准还是整车控制器产品设计规范、质量规范和试验规范的基础。
在获得任何工程签署前，供应商必须提交一份符合所有验证或有偏差许可的最终验证报告。
任何与本标准的偏差，都必须完全地得到上海汽车商用车技术中心新能源技术部的批准。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
电动汽车用无刷直流电机控制器检测标准前言本检测标准按照国家关于电动汽车牵引电机控制器的标准和电动汽车制造厂对控制器提出的要求制定。
本检测标准包括控制器的技术要求、技术指标、实验方法和实验项目的分类。
本检测标准仅限于本公司产品的检测，未经检测的产品一律视为不合格产品，不得出厂。
1、环境条件1.1实验环境条件：1.1.1温度在-20℃-40℃。
1.1.2相对湿度在10%-75%之间。
1.2使用环境条件：1.2.1当环境温度在-20℃-80℃时，控制器能按规定的定额运行。
1.2.2在相对湿度不超过100%情况下能正常工作，即控制器表面产生凝露时也可正常工作。
2、实验检查项目2.1机械尺寸及外观检测2.1.1按照产品的设计图纸，检查控制器外形和安装尺寸是否符合要求，外观是否整洁无损伤，表面是否贴有检验标识和铭牌，字迹内容要求清晰无误。
2.1.2控制器出线铜排表面平整，安装牢固可靠，整齐无污渍。
2.2基本性能检测2.2.1控制器可在规定的电压和电流下正常运行。
2.2.2控制器应可以使无刷直流电机实现怠速、正反转运行、调速等基本功能的控制。
2.3各种保护功能及信号输出检测2.3.1过温检测：当控制器在超过规定温度时自动停止运行，并在温度降低到允许值时才可以继续运行。
2.3.2过流检测：当控制器的母线或相线电流超过允许值时应能自动断电保护并发出报警信号。
2.3.3过压检测：当控制器的输入电压超过其最大输入电压时自动发出报警信号。
2.3.4欠压检测：当控制器的输入电压低于其最小输入电压时自动报警信号。
2.3.5堵转检测：在电机堵转超过规定时间时，控制器应停止对电机输出电流，并发出报警信号。
2.3.5霍尔故障检测：当电机的位置传感器输出异常信号时，控制器应停止对电机输出电流，并发出报警信号。
2.3.5加速器信号异常检测：当控制器检测到加速踏板在上电时的信号异常时禁止对电机输出，并发出报警信号。
2.3.6刹车断电：当控制器检测到刹车信号输入时停止对电机输出。

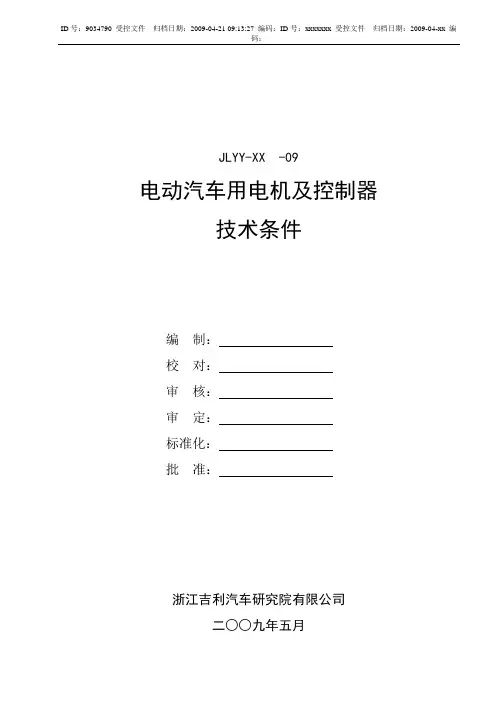

ID号：9034790 受控文件归档日期：2009-04-21 09:13:27 编码：ID号：xxxxxxx 受控文件归档日期：2009-04-xx 编码：JLYY-XX -09电动汽车用电机及控制器技术条件编制：校对：审核：审定：标准化：批准：浙江吉利汽车研究院有限公司二○○九年五月前言为了规范电动汽车用电机及控制器的技术特性，控制驱动电机及控制器系统质量和出厂检验规则编制了本标准。
本标准由浙江吉利汽车研究院有限公司提出。
本标准由浙江吉利汽车研究院有限公司新能源技术开发部负责起草。
本标准主要起草人：刘波。
本标准于2009年5月13日发布并实施。
1 范围本标准规定了吉利电动汽车使用的电机及控制器型号、要求、检验规则、标志、随车技术文件、包装、运输、贮存及质量承诺。
本标准适用于吉利电动汽车用的驱动电机及其控制器。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 755-200 旋转电机定额和性能GB/T 2423.17-1993 电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB/T 4772.1-1999 旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080GB/T 4942.1-1985 电机外壳防护分级GB/T 4942.2-1993 低压电器外壳防护等级GB 10068.2-2000 轴中心高为56 mm及以上电机的机械振动—振动的测量、评定及限值GB 10069.3-1988 旋转电机噪声测定方法及限值噪声限值GB/T 12665-1990 电机在一般环境条件下使用的湿热试验要求GB/T 12668-1990 交流电动机半导体变频调速装置总技术条件GB 1471l-1993 中小型旋转电机安全通用要求GB/T 17619-1998 机动车电子电器组件的电磁辐射抗扰性限值测量方法GB/T 18488.2-2001 电动汽车用电机及其控制器试验方法GB/T 2900.25-1994 电工术语旋转电机GB/T 2900.26-1995 电工术语控制电机GB/T 2900.33-1993 电工术语电力电子技术GB/T 10069.1-2006 旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法GB 10069.3 旋转电机噪声测定方法及限值第3部分：噪声限值GB/T 18488.1-2001 电动汽车用电机及其控制器技术条件GB/T 18488.2-2001 电动汽车用电机及其控制器试验方法3 定义本标准除采用GB/T 2900.25、GB/T 2900.26、GB/T 2900.33中的定义外，还增加了下列定义。
实用标准文档上汽商用车技术中心企业标准CVTC 38002-201124V新能源汽车整车控制器电气试验技术要求24V VCU Electrical Test Requirements for New Energy Vehicle2011—12—30发布2011—12—30实施上汽商用车技术中心标准化技术委员会发布实用标准文档CVTC 38002-2011前言本标准按照 CVTC 15003-2010 给出的规则起草。
本标准由上海汽车股份有限公司商用车技术中心新能源技术部提出。
本标准由上海汽车股份有限公司商用车技术中心标准化技术委员会归口。
本标准起草部门：上海汽车股份有限公司商用车技术中心新能源技术部。
本标准主要起草人：朱正礼、杜建福。
本标准于2011年12月首次发布CVTC 38002-2011引言对整车控制器进行电气、环境、EMC 测试是保证零部件质量的重要环节。
本标准和《24V新能源整车控制器环境试验技术要求》、《24V新能源整车控制器EMC试验技术要求》一起构成24V新能源整车控制器的测试技术要求。
为了规范测试工程师在进行测试要求和测试方法的制定，提高工程师制定测试项目和测试方法的工作效率。
我们引用现行有效的国际标准和行业的相关内容编制了本标准。
需要说明的是，本标准所规定的内容，仅是对整车控制器常规、通用、普适的内容。
各测试工程师在参照本标准制定测试要求和方法时，宜结合控制器的实际情况，对具体测试内容进行补充和选择。
CVTC 38002-2011 24V新能源整车控制器电气试验技术要求1 范围本标准规定了新能源整车控制器所有验证试验的操作模式、负载的曲线图及测试条件。
本标准适用于24V新能源汽车整车控制器并包括售后件。
针对每一个安装区域，本标准还是整车控制器产品设计规范、质量规范和试验规范的基础。
在获得任何工程签署前，供应商必须提交一份符合所有验证或有偏差许可的最终验证报告。
任何与本标准的偏差，都必须完全地得到上海汽车商用车技术中心新能源技术部的批准。

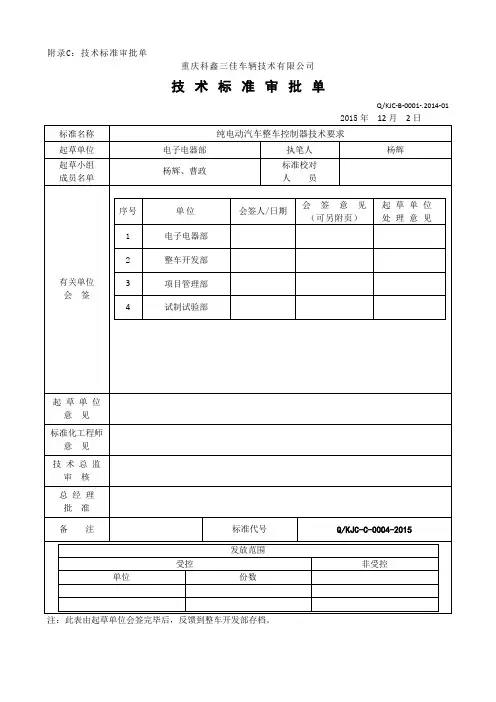

附录C：技术标准审批单重庆科鑫三佳车辆技术有限公司技术标准审批单Q/KJC-B-0001-.2014-01 2015年12月2日注：此表由起草单位会签完毕后，反馈到整车开发部存档。
Q/KJC重庆科鑫三佳车辆技术有限公司企业标准代号Q/KJC-C-0004-2015 纯电动汽车整车控制器技术要求2015-12-5发布2016-1-1实施重庆科鑫三佳车辆技术有限公司发布目次前言 (4)1、范围 (5)2、规范性引用文件 (5)3、术语 (6)4、引脚定义 (6)5、故障代码表 (7)6、技术要求 (12)7、试验方法 (15)8、标志、包装、运输及储存 (20)前言本标准规定了重庆科鑫三佳车辆技术有限公司研发的纯电动汽车用整车控制器的技术要求。
本标准由重庆科鑫三佳车辆技术有限公司电子电器部提出。
本标准由重庆科鑫三佳车辆技术有限公司电子电器部归口并负责解释。
本标准由重庆科鑫三佳车辆技术有限公司电子电器部起草。
本标准主要起草执笔人：杨辉、曹政本标准最终解释权归重庆科鑫三佳车辆技术有限公司电子电器部。
本标准发布情况为：2015年首次发布。
纯电动汽车整车控制器技术要求1、范围本标准规定了瑞驰EC35KX纯电动汽车用整车控制器的技术要求、实验方法、检验规则、标志、包装运输及贮存等要求。
本标准适用于瑞驰EC35KX纯电动汽车整车控制器。
2、规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
QC/T 413 汽车电气设备基本技术条件GB/T 2423.1 电工电子产品环境试验第2部分：试验A：低温GB/T 2423.2 电工电子产品环境试验第2部分：试验B：高温GB/T 2423.4 电工电子产品环境试验第2部分：试验Db：交变湿热试验方法GB/T 2423.10 电工电子产品环境试验第2部分：试验FC：振动（正弦）GB/T 2423.17 电工电子产品环境试验第2部分：试验Ka：盐雾试验方法GB/T 18655-2010/CISPR 25：2008 车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限制和测量方法ISO 16750.1-2003 道路车辆—电气和电子设备环境条件和试验-第1部分：总则ISO 16750.2-2003 道路车辆—电气和电子设备环境条件和试验-第2部分：电气负荷ISO 10605：2008 道路车辆静电放电产生的电骚扰试验方法ISO 7637-2：2004 道路车辆有传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导ISO 11452-2:2004 道路车辆窄带辐射电磁能引起的电骚扰的零部件试验方法第2部分：电波暗室ISO 11452-4:2004 道路车辆窄带辐射电磁能引起的电骚扰的零部件试验方法第4部分：大电流注入GB/T 4724 印制电路用覆铜箔环氧纸层压板GB/T 4725 印制电路用覆铜箔环氧玻璃布层压板GB/T 13556 印制电路用挠性覆铜箔聚脂薄膜GB/T 4942.2 低压电器外壳防护等级JB/T 8139 公路车辆用低压电缆（电线）QC/T 417.1～417.5 车用电线束接插器GB/T191 包装储运图视标志QC/T238 汽车零部件的贮存和保管3、术语本标准除采用GB/T 2900.26－2008、GB/T 2900.33－2004中的定义外，还增加了下列定义。
电动汽车b级电压系统及部件的电气要求和试验B级电动汽车的电压系统通常采用48V电压，相比传统的12V系统，具有更高的能量传输效率和更低的功率损耗。
在B级电动汽车的电压系统中，有许多关键部件需要满足相应的电气要求和通过相应的试验来保证其正常运行和安全性。
首先，B级电动汽车的电压系统中最关键的部件是电池组。
电池组需要满足一定的电气要求，包括电压稳定性、能量密度、充电和放电性能等。
此外，针对电池组的电气特性需要进行一些试验，如充放电试验、循环寿命试验和高温/低温试验等，以确保其性能和安全性。
其次，B级电动汽车的电压系统还包括电动机驱动器和电子控制单元（ECU）。
电动机驱动器需要满足额定电压和额定电流的要求，同时要具备过压、过流和短路保护功能。
电子控制单元需要满足高速数据传输和高精度控制的要求，并具备故障自诊断和保护功能。
这些部件在设计和制造过程中需要进行一系列电气试验，如电压稳定性测试、过载和过压试验，以确保其正常工作和安全性。
此外，B级电动汽车的电压系统还包括电气系统的配电和保险系统。
配电系统需要满足电流分配均匀、线路阻抗低和电气连接可靠的要求。
保险系统需要提供过载和短路保护，以确保电气设备的安全运行。
这些部件需要经过电气性能测试和故障模拟试验来保证其正常工作和安全性。
最后，B级电动汽车的电压系统还需要满足防电磁干扰（EMI）和防静电放电（ESD）的要求。
电动汽车的电气系统特别容易受到周围环境中的电磁干扰和静电放电的影响，可能引起电气设备的故障或损坏。
因此，电动汽车的电气系统需要经过相应的EMI和ESD测试，以确保其对外界干扰和放电具有一定的抵抗能力。
综上所述，B级电动汽车的电压系统及其部件需要满足一系列的电气要求和通过相应的试验来保证其正常工作和安全性。
这些要求和试验不仅涉及到电源供给、能量传输和电控系统等方面，还涉及到防护、抗干扰和静电防护等方面。
如此，我们可以保证B级电动汽车的电压系统运行稳定、安全可靠。
纯电动汽车整车控制器VCU技术要求目录1. 概述 (5)2. 术语 (5)3.1定义 (5)3.2缩略语 (5)3. 开发流程 (5)4.1VCU控制策略开发流程 (5)4.2VCU控制策略开发需求输入 (6)4.3VCU控制策略开发交付物 (6)4. VCU软件功能需求 (6)5.上下电功能需求 (7)6.1功能概述 (7)6.2功能实现描述 (7)6.2.1上电功能逻辑图 (7)6.2.2上电功能需求 (8)6.2.3下电功能逻辑图 (9)6.2.4下电功能需求 (10)6.挡位管理功能需求 (10)7.1功能概述 (10)7.2功能实现描述 (10)7.2.1功能逻辑图 (10)7.2.2功能需求 (11)7.驾驶员需求扭矩计算功能需求 (11)8.1功能概述 (11)8.2功能实现描述 (11)8.2.1功能逻辑图 (11)8.2.2功能需求 (12)8.蠕行功能需求 (14)9.1功能概述 (14)9.2功能实现描述 (14)9.2.1功能逻辑图 (14)9.2.2功能需求 (14)9.驱动扭矩控制功能需求 (15)10.1功能概述 (15)10.2功能实现描述 (15)10.2.1功能逻辑图 (15)10.2.2功能需求 (15)10.高压能量管理功能需求 (16)11.1功能概述 (16)11.2功能实现描述 (16)11.2.1功能逻辑图 (16)11.2.2功能需求 (16)11.充电管理功能需求 (17)12.1功能概述 (17)12.2功能实现描述 (17)12.2.1充电上电功能逻辑图 (17)12.2.2充电上电功能需求 (18)12.2.3充电下电功能逻辑图 (18)12.2.4充电下电功能需求 (19)12.滑行能量回收功能需求 (19)13.1功能概述 (19)13.2功能实现描述 (19)13.2.1功能逻辑图 (19)13.2.2功能需求 (20)13.制动能量回收功能需求 (21)14.1功能概述 (21)14.2功能实现描述 (21)14.2.1功能逻辑图 (21)14.2.2功能需求 (21)14.最高车速计算功能需求 (22)15.1功能概述 (22)15.2功能实现描述 (22)15.2.1功能逻辑图 (22)15.2.2功能需求 (22)15.辅助控制功能需求 (23)16.1功能概述 (23)16.2功能实现描述 (23)16.2.1功能逻辑图 (23)16.2.2功能需求 (23)16.故障诊断功能需求 (24)16.1功能概述 (24)16.2功能实现描述 (24)16.2.1功能逻辑图 (24)16.2.2功能需求 (24)1.概述该技术要求书定义了整车控制策略的技术要求，仅作为纯电动汽车策略开发技术交流的依据，同时指导自主开发整车控制策略方案制定及实施。
电动汽车用电机及其控制器检验试验项目
每台电机及其控制器必须进行以下项目的检查试验，检查试验项目包括：
1.机械检查，包括转动检查、安装尺寸、外形尺寸、质量、外观及铭牌内容的检查；
2.电机定子绕组的冷态直流电阻值；
其电阻值具体在产品标准中规定；采用数字微欧计进行测试。
3.电机绕组匝间绝缘；
应达到GB14711-2006中9.2.1的要求。
采用绝缘电阻表
4.控制器壳体机械强度；
控制器壳体30cm*30cm的面积上应能承受100KG质量的物体产生的重力，而不发生明显的塑性变形。
5.定子绕组对机壳的绝缘电阻；
在冷态时电机电子绕组对机壳的冷态绝缘电阻值应大于20M.
6.耐电压；
无击穿和闪络现象；
7.空载检查；
8.堵转转矩和堵转电流；
9.电机控制器保护功能；
电机控制器应具有短路、过电流、过电压、欠电压和过热的保护功能、
10.安全接地检查；
电机及控制器中能触及的可导电部分与外壳可接地点处的电阻不应大于0.1欧，接地点应有明显的接地标志。
11.水冷系统的水压试验；。
附录C：技术标准审批单重庆科鑫三佳车辆技术有限公司技术标准审批单Q/KJC-B-0001-.2014-01 2015年12月2日注：此表由起草单位会签完毕后，反馈到整车开发部存档。
Q/KJC重庆科鑫三佳车辆技术有限公司企业标准代号Q/KJC-C-0004-2015 纯电动汽车整车控制器技术要求2015-12-5发布2016-1-1实施重庆科鑫三佳车辆技术有限公司发布目次前言 (4)1、范围 (5)2、规范性引用文件 (5)3、术语 (6)4、引脚定义 (6)5、故障代码表 (7)6、技术要求 (12)7、试验方法 (15)8、标志、包装、运输及储存 (20)前言本标准规定了重庆科鑫三佳车辆技术有限公司研发的纯电动汽车用整车控制器的技术要求。
本标准由重庆科鑫三佳车辆技术有限公司电子电器部提出。
本标准由重庆科鑫三佳车辆技术有限公司电子电器部归口并负责解释。
本标准由重庆科鑫三佳车辆技术有限公司电子电器部起草。
本标准主要起草执笔人：杨辉、曹政本标准最终解释权归重庆科鑫三佳车辆技术有限公司电子电器部。
本标准发布情况为：2015年首次发布。
纯电动汽车整车控制器技术要求1、范围本标准规定了瑞驰EC35KX纯电动汽车用整车控制器的技术要求、实验方法、检验规则、标志、包装运输及贮存等要求。
本标准适用于瑞驰EC35KX纯电动汽车整车控制器。
2、规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
QC/T 413 汽车电气设备基本技术条件GB/T 2423.1 电工电子产品环境试验第2部分：试验A：低温GB/T 2423.2 电工电子产品环境试验第2部分：试验B：高温GB/T 2423.4 电工电子产品环境试验第2部分：试验Db：交变湿热试验方法GB/T 2423.10 电工电子产品环境试验第2部分：试验FC：振动（正弦）GB/T 2423.17 电工电子产品环境试验第2部分：试验Ka：盐雾试验方法GB/T 18655-2010/CISPR 25：2008 车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限制和测量方法ISO 16750.1-2003 道路车辆—电气和电子设备环境条件和试验-第1部分：总则ISO 16750.2-2003 道路车辆—电气和电子设备环境条件和试验-第2部分：电气负荷ISO 10605：2008 道路车辆静电放电产生的电骚扰试验方法ISO 7637-2：2004 道路车辆有传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导ISO 11452-2:2004 道路车辆窄带辐射电磁能引起的电骚扰的零部件试验方法第2部分：电波暗室ISO 11452-4:2004 道路车辆窄带辐射电磁能引起的电骚扰的零部件试验方法第4部分：大电流注入GB/T 4724 印制电路用覆铜箔环氧纸层压板GB/T 4725 印制电路用覆铜箔环氧玻璃布层压板GB/T 13556 印制电路用挠性覆铜箔聚脂薄膜GB/T 4942.2 低压电器外壳防护等级JB/T 8139 公路车辆用低压电缆（电线）QC/T 417.1～417.5 车用电线束接插器GB/T191 包装储运图视标志QC/T238 汽车零部件的贮存和保管3、术语本标准除采用GB/T 2900.26－2008、GB/T 2900.33－2004中的定义外，还增加了下列定义。
上汽商用车技术中心企业标准CVTC 38002-201124V新能源汽车整车控制器电气试验技术要求24V VCU Electrical Test Requirements for New Energy Vehicle2011—12—30发布2011—12—30实施上汽商用车技术中心标准化技术委员会发布前言本标准按照 CVTC 15003-2010 给出的规则起草。
本标准由上海汽车股份有限公司商用车技术中心新能源技术部提出。
本标准由上海汽车股份有限公司商用车技术中心标准化技术委员会归口。
本标准起草部门：上海汽车股份有限公司商用车技术中心新能源技术部。
本标准主要起草人：朱正礼、杜建福。
本标准于 2011年 12月首次发布引言对整车控制器进行电气、环境、EMC 测试是保证零部件质量的重要环节。
本标准和《24V新能源整车控制器环境试验技术要求》、《24V新能源整车控制器 EMC试验技术要求》一起构成 24V新能源整车控制器的测试技术要求。
为了规范测试工程师在进行测试要求和测试方法的制定，提高工程师制定测试项目和测试方法的工作效率。
我们引用现行有效的国际标准和行业的相关内容编制了本标准。
需要说明的是，本标准所规定的内容，仅是对整车控制器常规、通用、普适的内容。
各测试工程师在参照本标准制定测试要求和方法时，宜结合控制器的实际情况，对具体测试内容进行补充和选择。
24V新能源整车控制器电气试验技术要求1 范围本标准规定了新能源整车控制器所有验证试验的操作模式、负载的曲线图及测试条件。
本标准适用于24V新能源汽车整车控制器并包括售后件。
针对每一个安装区域，本标准还是整车控制器产品设计规范、质量规范和试验规范的基础。
在获得任何工程签署前，供应商必须提交一份符合所有验证或有偏差许可的最终验证报告。
任何与本标准的偏差，都必须完全地得到上海汽车商用车技术中心新能源技术部的批准。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
QC/T 413-2002 汽车电气设备基本技术条件ISO 16750-1-2006 道路车辆电气及电子设备的环境条件和试验第 1部分：一般规定ISO 16750-2-2006 道路车辆电气及电子设备的环境条件和试验第 2部分：电气负荷3 术语和定义QC/T 413-2002和 ISO 16750-1-2006给出的术语和定义适用于本标准。
3.1标称电压 UN nominal voltage用于描述车辆电气系统的电压值。
3.2供电电压 Us supply voltage随系统负荷和发电机的运行条件而变化的车辆电气系统电压。
3.3最低供电电压 Usmin supply voltage minimum在规定的供电电压范围内被测样件达到 A级功能状态的最小供电电压。
3.4最高供电电压 Usmax supply voltage maximum在规定的供电电压范围内被测样件达到 A级功能状态的最高供电电压。
3.5试验电压test voltage在试验期间施加到被测样件上的电压。
3.6工作模式 3试验电压UA supply voltage operating mode 3发电机供电时的试验电压。
3.7工作模式 2试验电压UB supply voltage operating mode 2蓄电池供电时的试验电压。
3.8最低工作温度Tmin minimum operating temperature系统/组件能够工作的周围环境温度的最低值。
3.9最高工作温度Tmax maximum operating temperature系统/组件能够工作的周围环境温度的最高值。
3.10热浸透温度TmaxHS hot-soak temperature在车辆停止且发动机关闭后，发动机舱内可能短时出现的环境温度最高值。
3.11峰-峰电压Upp peak to peak voltage叠加的交流电压。
4 工作模式采用 ISO 16750-1-2006 中定义的工作模式。
4.1 工作模式 1不向被测样件供电工作模式 1.1：被测样件未连接到线束；工作模式 1.2：被测样件模拟在车辆上的安装位置，连接到线束；4.2 工作模式 2所有电气连接完好，被测样件以电压 UB 带电运行。
工作模式 2.1：系统\组件功能不被激活（如休眠模式）；工作模式 2.2：系统\组件带电运行并控制在典型运行模式；4.3 工作模式 3所有电气连接完好，被测样件以电压 U A 带电运行。
工作模式 3.1：系统\组件功能不被激活；工作模式 3.2：系统\组件带电运行并控制在典型运行模式；5 功能状态分级采用 ISO 16750-1-2006 中定义的功能状态分级：5.1 一般规定描述被测样件在试验期间及试验后所处的功能状态。
对每个试验应给出最低功能状态，附加试验要求由上汽商用车技术中心 CVTC 和供应商商定。
在以下级别确认期间，不应对被测样件进行额外操作。
5.2 A级试验中和试验后，装置/系统所有的功能满足设计要求。
5.3 B级试验中装置/系统所有的功能满足设计要求，但允许有一个或多个超出规定允差。
试验后所有功能应自动恢复到规定值。
存储器功能应符合 A 级。
5.4 C级试验中装置/系统一个或多个功能不能满足设计要求，但试验后所有功能应自动恢复到规定值。
5.5 D级试验中装置/系统一个或多个功能不能满足设计要求且试验后不能自动恢复到正常运行。
需要对装置/系统通过简单操作重新激活。
5.5 E级试验中装置/系统一个或多个功能不能满足设计要求且试验后不能自动恢复到正常运行。
需要对装置/系统进行修理或更换。
6 试验和要求6.1 一般规定按照规定的试验项目进行测试。
安装位置应和被测样件在车上的实际安装位置一致，如有几个安装位置，应采用最严格的要求进行试验。
6.2 通用试验条件除非另有规定，所有的试验应在 23℃±5℃和相对湿度 25%~75%的室温条件下进行。
除非在其他部分另有规定，试验电压应按照表 1 的规定。
如供应商采用采用其他试验电压，须经上汽商用车技术中心CVTC 同意，并记录在试验报告。
表 1 试验电压试验电压U N=24V电系U A 28±0.2U B 24±0.26.3 试验顺序试验前，应制定合适的试验顺序方案，确定类型、数量、组合及单独试验顺序，并经上汽商用车技术中心 CVTC 的同意。
7 总体信息和缩略语本标准可能出现的变动不影响已批产的零部件。
此标准的最新版本应该用于新开发的整车控制器的验证，并包括现有改进的整车控制器。
试验结果，连同试验的文档和被测件一并提交给新能源技术部。
另外，试验报告应保存10 年（从试验报告发布之日起），同样对于已经做过试验（包括初始的样品检测和与批量产品等同的检测）的被测件也应该保存同样长的时间。
所有的文档都应该确保对试验样品的可追溯性。
本标准中的缩略语详见表2。
不论被测件的试验次序如何，它都应该通过任意的单一测试项目。
如果有失效记录，须咨询上汽商用车技术中心新能源技术部的相关工程师。
使用的仪器应有有效标定标识，该标定应遵循国家标准。
表 2 缩略语简写含义C in 输入电容C out 输出电容C L 负载电容EMC 电磁兼容Frel 相对湿度I in 输入电流I IH 高端输入电流I IL 低端输入电流I K 持续短路电流I NS 保险丝额定电流I OH 高端输出电流I OL 低端输出电流I out 输出电流I R 静态电流R in 输入电阻R ISO 绝缘电阻T O 上限温度T R 室温T SW 溅水温度T U 下限温度Tf 下降时间t PB 工作时间t PS 休眠时间模拟Tr 上升时间Tw 脉冲宽度U B 工作电压U Batt 蓄电池电压U Bmax 最大工作电压表 2 缩略语（续）简写含义Uin 输入电压U N 额定电压U IH 高端输入电压U IL 低端输入电压U OH 高端输出电压U OL 低端输出电压U out 输出电压U P 测试电压Z out 输出阻抗除非有特殊申明，仪器的偏差限于如下所示：电压：±1.5 %电流：±1.0 %电阻：±2.0 %温度（稳态）：±2.0 ℃温度（波动）：±5.0 ℃时间：±2.0 %相对湿度：±5.0 % RH8 文档要求开发所需的全部相关文件（11.2节所述的相关文件）要准备完备。
这些将被作为一整套文件进行归档，并利用图号可以进行查阅。
8.1 验证文档为了能在开发过程中进行历史查询，试验程序、试验内容、被测件以及试验结果都应该进行归档。
被测件还应该有标签。
8.2 零部件的历史每一个零部件都必须有一个受控的零部件历史记录，该记录必须提供给上汽商用车技术中心CVTC。
8.3 验证报告对于提供的每一个样品或每一批样品（从A样品到C样品，见第9章），必须附有完整的验证报告，没有验证报告的样品将被拒收。
应该确定供应商提交最终验证报告的日期,而且它必须证明是完全符合该标准的。
9 样品分级及用途9.1 “A”样品“A”级样品为有条件的使用于开发阶段车辆上的样品，其限制条件主要有温度范围、电压范围、尺寸大小、材料、功能及可视化外形等。
主要适用于初步的开发工作。
如有必要，可以应用模拟方案。
这些零部件将被用于上汽商用车技术中心CVTC的台架或Mule车上。
9.2 “B”样品“B”级样品为使用于开发阶段车辆上，由软模工具制造的样品。
“B”级样品涵盖了所有功能。
插针位置以及外部尺寸应是为了验证其生产状态的。
这些零部件也将被用于上汽商用车技术中心CVTC 的实验车上。
注：“B”级样品可以有不同的存在等级（B1, B2及B3 等），这取决于可能增加的产品开发阶段。
限度：“B”级样品允许快闪可编程（在线刷新），这些零部件可应用于某些环境测试。
9.3 “C”样品“Ｃ”级样品是按照批量生产条件，利用标准生产工具制造出来的样品。
“Ｃ”级样品适用于（工程师）签署认证阶段测试（结果测试），测试过程按照此标准以及车辆电磁兼容性工程标准所给出的要求进行。
9.4 初始批产样品起始生产样品是按照批量生产条件，利用生产工具制造出来的样品。
起始生产样品主要被用于在销售车辆上验证其生产过程。
该样品为非开发阶段零部件，需要与所实现目的完全吻合，并将相应地进行标注。
该样品必须满足此标准以及车辆电磁兼容性工程标准所给出的所有要求。
10工作范围10.1 正常工作范围正如产品设计规范中所规定的，在整个工作范围内应该满足下列要求：–整车控制器的正确操作和功能–对于整车控制器，符合输入和输出的规范–符合质量要求–符合法规要求10.2 非破坏性的电器工作范围非破坏性电器工作范围超出了正常整车控制器的工作范围，其在相关章节里有更加详细的说明（参考11.4节）。
