列举三种角点检测的方法及其原理。
当涉及角点检测时，有几种常见的方法：
1. Harris角点检测方法：
Harris角点检测是一种基于局部区域的方法，它通过计算图像
中每个像素周围区域的灰度变化来检测角点。
该方法使用特征值来
判断像素点是否为角点，当特征值较大时，说明该点周围存在角点。
Harris角点检测方法具有较好的旋转不变性和光照不变性，因此在
图像配准和目标跟踪中得到广泛应用。
2. Shi-Tomasi角点检测方法：
Shi-Tomasi角点检测是对Harris角点检测方法的改进，它使
用了Harris检测方法中的特征值，但是对特征值的选取进行了改进，提出了一个自适应的角点检测算法。
Shi-Tomasi方法在选择角点时
使用了一个自适应的阈值，相比于Harris方法，它能够更好地选择
稳定的角点。
3. FAST角点检测方法：
FAST（Features from Accelerated Segment Test）角点检测
方法是一种基于像素灰度值的快速检测方法。
它通过比较像素点周
围的像素值来判断是否为角点，具有较快的速度和较高的检测性能。
FAST方法通过比较像素点周围的像素值和中心像素值的大小来判断
是否为角点，从而实现了快速的角点检测。
这些角点检测方法在计算机视觉和图像处理领域有着广泛的应用，它们在目标跟踪、图像配准、三维重建等方面发挥着重要作用。
每种方法都有其独特的优势和适用场景，可以根据具体的应用需求
选择合适的角点检测方法。

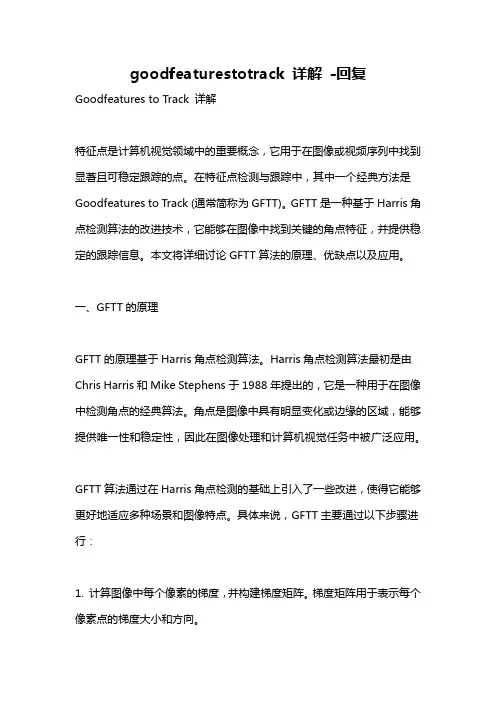

goodfeaturestotrack 详解-回复Goodfeatures to Track 详解特征点是计算机视觉领域中的重要概念，它用于在图像或视频序列中找到显著且可稳定跟踪的点。
在特征点检测与跟踪中，其中一个经典方法是Goodfeatures to Track (通常简称为GFTT)。
GFTT是一种基于Harris角点检测算法的改进技术，它能够在图像中找到关键的角点特征，并提供稳定的跟踪信息。
本文将详细讨论GFTT算法的原理、优缺点以及应用。
一、GFTT的原理GFTT的原理基于Harris角点检测算法。
Harris角点检测算法最初是由Chris Harris和Mike Stephens于1988年提出的，它是一种用于在图像中检测角点的经典算法。
角点是图像中具有明显变化或边缘的区域，能够提供唯一性和稳定性，因此在图像处理和计算机视觉任务中被广泛应用。
GFTT算法通过在Harris角点检测的基础上引入了一些改进，使得它能够更好地适应多种场景和图像特点。
具体来说，GFTT主要通过以下步骤进行：1. 计算图像中每个像素的梯度，并构建梯度矩阵。
梯度矩阵用于表示每个像素点的梯度大小和方向。
2. 在每个像素点处计算Harris矩阵。
Harris矩阵是一个2x2的矩阵，它表示了该像素附近的梯度变化情况。
3. 计算Harris响应函数。
Harris响应函数是一个衡量角点程度的指标，它可以通过计算Harris矩阵的特征值得到。
具体来说，Harris响应函数计算公式如下：R = det(M) - k * trace(M)^2其中，M是Harris矩阵，det(M)和trace(M)分别表示Harris矩阵的特征值和迹，k是一个常数。
4. 根据Harris响应函数的值进行非极大值抑制。
非极大值抑制是一种用于去除冗余特征点的技术，它只保留Harris响应函数值最大的特征点。
通过以上步骤，GFTT算法能够在图像中找到显著的角点特征，并提供稳定的跟踪信息。
一、介绍在机器视觉处理算法中，特征点匹配是一个重要的环节，它是指在两幅图像中找到相对应的特征点的过程。
特征点匹配的准确度会直接影响到后续的物体识别、目标跟踪、三维重建等任务的效果。
特征点匹配的算法选择和设计是至关重要的。
本文将针对机器视觉处理算法中特征点匹配常用方法进行全面评估，并提供个人观点和理解。
二、常用的特征点匹配方法1. Harris角点检测Harris角点检测是一种常用的特征点提取方法，通过计算图像的灰度变化来检测角点。
通过非极大值抑制和角点响应函数来筛选出最具代表性的角点。
2. SIFT特征匹配SIFT是一种基于局部特征的描述符，它通过在不同尺度空间和不同方向上寻找局部极值来检测图像的关键点，然后使用特征描述符进行匹配。
3. SURF特征匹配SURF是对SIFT算法的改进，它使用了快速Hessian矩阵检测关键点，并使用加速的Haar小波特征描述符进行匹配。
4. ORB特征匹配ORB是一种同时具备SIFT和SURF的优点的算法，它结合了FAST角点检测和BRIEF描述符，具有更快的速度和更好的性能。
5. 其他方法除了上述常用的特征点匹配方法，还有基于深度学习的方法、基于颜色直方图的方法、基于形状上下文的方法等，这些方法根据具体任务和应用场景选择的灵活性更强。
三、个人观点和理解在特征点匹配的方法中，不同的算法适用于不同的场景和要求。
对于实时性要求较高的场景，可以选择ORB特征匹配算法；对于精度要求较高的场景，可以选择SIFT或SURF特征匹配算法。
结合深度学习的方法可以在特定数据集上取得更好的效果。
在实际应用中，需要根据具体情况进行选择和组合使用。
四、总结回顾特征点匹配在机器视觉处理算法中起着至关重要的作用，不同的方法都有各自的优势和局限性。
通过本文的介绍，可以看出特征点匹配算法的发展已经非常成熟，并且在不断地向着更加快速、精确以及适用于更多场景的方向发展。
对于我个人而言，特征点匹配算法的研究不仅是对图像处理技术的挑战，更是对计算机视觉领域的探索。
3dharris原理3D哈里斯原理是一种用于目标检测和图像处理的方法。
它以人类的视角进行写作，使文章富有情感，并使读者感到仿佛是真人在叙述。
尽量保证文章的自然度以及流畅度，避免文章让人感觉像机器生成。
在目标检测和图像处理领域，3D哈里斯原理是一种常用的技术。
它基于哈里斯角点检测算法，通过分析图像中的像素点的灰度值和其周围像素点的灰度值的差异来判断该点是否为角点。
通过对图像中的角点进行检测和提取，可以实现目标的定位和识别。
3D哈里斯原理的核心思想是利用图像中的像素点的灰度变化来找到角点。
在图像处理过程中，我们常常需要对图像进行角点检测，以便进行图像配准、目标跟踪、物体测量等操作。
3D哈里斯原理通过计算每个像素点的灰度值和其周围像素点的灰度值之间的差异来判断该点是否为角点。
如果某个像素点的灰度值与周围像素点的灰度值相差较大，则说明该点可能是角点。
在实际应用中，我们可以将3D哈里斯原理应用于三维模型的检测和处理中。
通过对三维模型进行角点检测，可以快速准确地提取出模型的特征点，从而实现对模型的定位和识别。
例如，在三维重建领域，我们可以利用3D哈里斯原理来提取出三维点云中的角点，从而实现对三维模型的建立和重建。
除了在目标检测和图像处理领域，3D哈里斯原理还可以应用于其他领域，例如机器人导航、虚拟现实等。
在机器人导航中，我们可以利用3D哈里斯原理来检测出环境中的角点，从而实现机器人的定位和导航。
在虚拟现实中，我们可以利用3D哈里斯原理来提取出虚拟场景中的角点，从而实现虚拟场景的渲染和显示。
3D哈里斯原理是一种常用的目标检测和图像处理方法。
它以人类的视角进行写作，使文章富有情感，并使读者感到仿佛是真人在叙述。
通过对图像中的像素点的灰度值和其周围像素点的灰度值的差异进行分析，可以实现对目标的定位和识别。
同时，3D哈里斯原理还可以应用于其他领域，如机器人导航和虚拟现实。
通过对3D哈里斯原理的研究和应用，我们可以更好地理解和掌握目标检测和图像处理的技术，为实际应用提供更多的可能性。

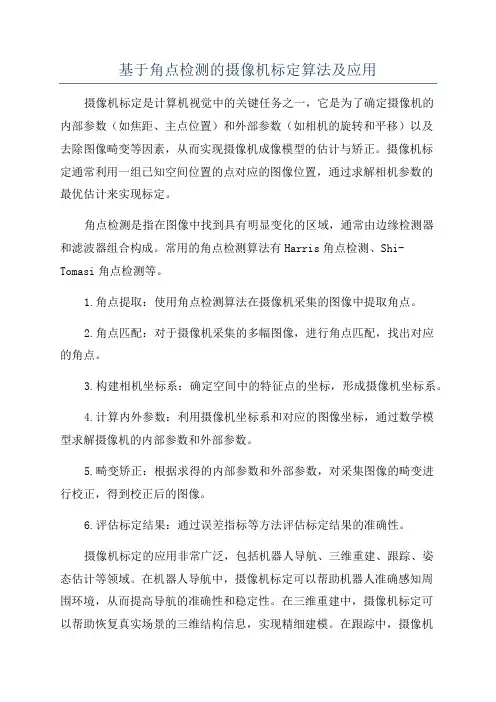

基于角点检测的摄像机标定算法及应用摄像机标定是计算机视觉中的关键任务之一，它是为了确定摄像机的内部参数（如焦距、主点位置）和外部参数（如相机的旋转和平移）以及去除图像畸变等因素，从而实现摄像机成像模型的估计与矫正。
摄像机标定通常利用一组已知空间位置的点对应的图像位置，通过求解相机参数的最优估计来实现标定。
角点检测是指在图像中找到具有明显变化的区域，通常由边缘检测器和滤波器组合构成。
常用的角点检测算法有Harris角点检测、Shi-Tomasi角点检测等。
1.角点提取：使用角点检测算法在摄像机采集的图像中提取角点。
2.角点匹配：对于摄像机采集的多幅图像，进行角点匹配，找出对应的角点。
3.构建相机坐标系：确定空间中的特征点的坐标，形成摄像机坐标系。
4.计算内外参数：利用摄像机坐标系和对应的图像坐标，通过数学模型求解摄像机的内部参数和外部参数。
5.畸变矫正：根据求得的内部参数和外部参数，对采集图像的畸变进行校正，得到校正后的图像。
6.评估标定结果：通过误差指标等方法评估标定结果的准确性。
摄像机标定的应用非常广泛，包括机器人导航、三维重建、跟踪、姿态估计等领域。
在机器人导航中，摄像机标定可以帮助机器人准确感知周围环境，从而提高导航的准确性和稳定性。
在三维重建中，摄像机标定可以帮助恢复真实场景的三维结构信息，实现精细建模。
在跟踪中，摄像机标定可以帮助追踪算法确定物体在图像中的位置和姿态，实现精确的目标跟踪。
在姿态估计中，摄像机标定可以帮助准确测量目标物体的姿态，从而实现精确的姿态估计。
总之，基于角点检测的摄像机标定算法是计算机视觉中的重要任务之一，它可以帮助准确估计摄像机的内部参数和外部参数，去除图像畸变，从而提高计算机视觉算法的准确性和稳定性。
摄像机标定的应用范围非常广泛，包括机器人导航、三维重建、跟踪、姿态估计等领域，将对这些领域的研究和应用产生积极的影响。
harris方法Harris方法是一种经典的计算机视觉算法，被广泛应用于图像特征提取和图像匹配问题中。
它由Harris和Stephens于1988年提出，主要用于检测图像中的角点。
本文将从原理、特点和应用三个方面介绍Harris方法。
一、原理Harris方法的核心思想是通过计算图像像素的灰度值变化来判断是否存在角点。
角点是图像中灰度值变化显著的点，通常对应着物体的边缘或角落。
Harris方法通过计算图像中每个像素点的Harris响应函数来确定角点的位置。
Harris响应函数的计算公式为：R = det(M) - k(trace(M))^2其中，M是一个2x2的矩阵，表示每个像素点附近的灰度值变化情况。
det(M)表示矩阵M的行列式，trace(M)表示M的迹，k是一个常数。
二、特点Harris方法具有以下特点：1. 不受图像旋转和尺度变化的影响，对于图像的平移和旋转具有很好的鲁棒性；2. 对于噪声和光照变化具有一定的抗干扰能力；3. 可以检测出图像中的角点，并将其与其他特征点进行区分。
三、应用Harris方法在计算机视觉领域具有广泛的应用，主要包括以下几个方面：1. 特征点提取：Harris方法可以用于提取图像中的角点作为特征点，用于图像配准、目标跟踪等任务。
2. 特征匹配：通过计算两幅图像中的特征点之间的距离和相似度，可以实现图像的匹配和对齐。
3. 三维重建：通过对多幅图像进行特征点提取和匹配，可以实现三维场景的重建和建模。
4. 目标检测：通过检测图像中的角点，可以实现目标的检测和识别。
总结：Harris方法是一种经典而有效的图像特征提取算法，具有鲁棒性和抗干扰能力，广泛应用于计算机视觉领域。
它通过计算图像像素的灰度值变化来检测角点，可以用于特征点提取、特征匹配、三维重建和目标检测等任务。
在实际应用中，我们可以根据具体需求选择合适的参数和方法，以提高算法的性能和效果。
以上就是关于Harris方法的介绍，希望对读者对该方法有所了解，并能在实际应用中加以运用。
图像中角点提取与匹配算法角点提取与匹配算法是计算机视觉领域中的一项重要技术，用于在图像中寻找具有明显角度变化的特征点，并将这些特征点进行匹配。
这些算法在很多应用中都起到了关键作用，如图像配准、目标跟踪、三维重建等。
角点是图像中具有明显角度变化的点，它们在不同尺度和旋转下具有稳定性，因此可以用来作为图像的特征点。
在角点提取算法中，常用的方法有Harris角点检测算法、Shi-Tomasi角点检测算法、FAST角点检测算法等。
Harris角点检测算法是最早提出的角点检测算法之一，它通过计算图像中每个像素点周围区域的灰度变化来判断该点是否为角点。
具体来说，该算法计算每个像素点的特征值，通过特征值的大小来确定角点。
如果特征值较大，则该点为角点；反之，则该点为平坦区域或边缘。
Shi-Tomasi角点检测算法是对Harris角点检测算法的改进，它使用特征值中较小的一个来表示角点的稳定性，从而提高了检测的准确性和稳定性。
该算法首先计算每个像素点的特征值，然后选择特征值较小的一部分像素点作为角点。
FAST角点检测算法是一种高效的角点检测算法，它通过比较像素点周围的相邻像素点的灰度值来判断该点是否为角点。
该算法通过快速地检测像素点的灰度值变化来提高检测的速度，同时保持了较高的准确性。
在角点匹配算法中，常用的方法有基于特征描述子的匹配算法，如SIFT（尺度不变特征变换）算法、SURF（加速稳健特征）算法、ORB （Oriented FAST and Rotated BRIEF）算法等。
SIFT算法是一种基于尺度不变特征变换的特征描述子算法，它通过检测图像中的关键点，并计算每个关键点周围区域的特征描述子。
这些特征描述子具有尺度不变性和旋转不变性，因此可以用来进行图像匹配。
SURF算法是一种加速稳健特征算法，它通过使用快速哈尔小波变换来计算图像中的特征点，并使用加速积分图像来加速特征点的计算。
这些特征点具有尺度不变性和旋转不变性，可以用来进行图像匹配。
特征点又叫兴趣点或者角点。
常被用于目标匹配，目标跟踪，三维重建等应用中。
点特征主要指图像中的明显点，如突出的角点、边缘端点、极值点等等。
特征点具有以下三种特性：▪旋转不变性；▪光照不变性；▪视角不变性。
用于点特征提取的算子称为兴趣点提取（检测）算子。
常用的有▪Harris角点检测；▪FAST特征检测；▪SIFT特征检测；▪SURF特征检测。
预备数学实对称矩阵如果有n阶矩阵A，其矩阵的元素都为实数，且矩阵A的转置等于其本身，则称A为实对称矩阵。
性质：▪实对称矩阵Ａ的不同特征值对应的特征向量是正交的；▪n阶实对称矩阵Ａ必可相似对角化，且相似对角阵上的元素即为矩阵本身特征值。
对角化：优点：满秩的对角方阵，可以直接看出特征值，特征向量等重要特征。
卷积算子—Sobel算子主要用于边缘检测，分别对水平和垂直方向上的边缘敏感。
对图像任意一点使用会产生对应的梯度矢量或者其法矢量。
对噪声具有平滑抑制作用，但是得到的边缘较粗，且可能出现伪边缘。
该算子包含两组3x3的矩阵，分别为横向及纵向，将之与图像作平面卷积，即可分别得出横向及纵向的亮度差分近似值。
如果以A代表原始图像，Gx 及Gy分别代表经横向及纵向边缘检测的图像，其公式如下:梯度计算公式梯度方向计算公式如果等于零，代表图像该处拥有纵向边缘，左边比右边要暗。
基础知识1、角点使用一个滑动窗口在下面三幅图中滑动，可以得出以下结论：▪左图表示一个平坦区域，在各方向移动，窗口内像素值均没有太大变化；▪中图表示一个边缘特征（Edges），如果沿着水平方向移动(梯度方向)，像素值会发生跳变；如果沿着边缘移动(平行于边缘) ，像素值不会发生变化；▪右图表示一个角（Corners），不管你把它朝哪个方向移动，像素值都会发生很大变化。
所以，右图是一个角点。
2、角点类型下图展示了不同角点的类型，可以发现：如果使用一个滑动窗口以角点为中心在图像上滑动，存在朝多个方向上的移动会引起该区域的像素值发生很大变化的现象。

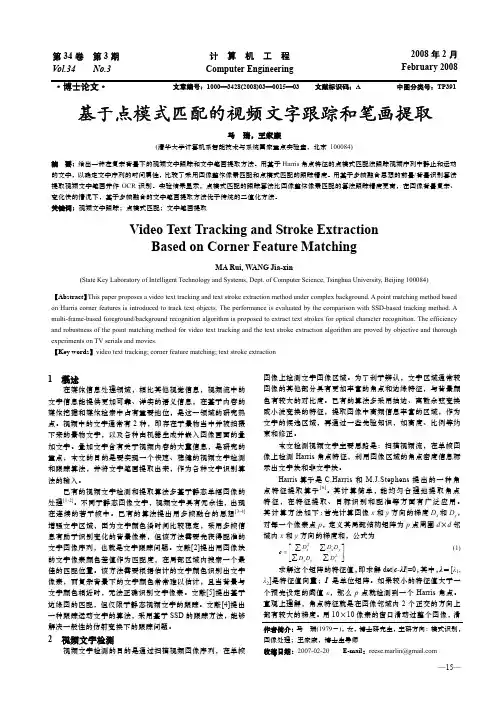

—15—基于点模式匹配的视频文字跟踪和笔画提取马 瑞，王家廞(清华大学计算机系智能技术与系统国家重点实验室，北京 100084)摘 要：给出一种在复杂背景下的视频文字跟踪和文字笔画提取方法。
