二分之三断路器接线隔离刀闸停送电操作顺序
一个半断路器隔离刀闸停送电操作顺序
1)线路停电过程的操作。
（母线作为电源点，线路作为负荷点）
停电：断路器——线路侧隔离刀闸——母线侧隔离刀闸
送电：断路器——母线侧隔离刀闸——线路侧隔离刀闸
2)线路运行，母线停电的操作。
（线路作为电源点，母线作为负荷点）
停电：断路器——母线侧隔离刀闸——线路侧隔离刀闸
送电：断路器——线路侧隔离刀闸——母线侧隔离刀闸
3)线路运行，母线侧断路器转入检修的操作。
（线路作为电源点，母线作为负荷点）
停电：断路器——母线侧隔离刀闸——线路侧隔离刀闸
送电：断路器——线路侧隔离刀闸——母线侧隔离刀闸
4)线路停电时，断路器合环运行的操作。
（母线作为电源点，线路作为负荷点）
合环：母线侧隔离刀闸——短引线侧隔离刀闸－—断路器
解环：断路器——短引线侧隔离刀闸——母线侧隔离刀闸
5)中间断路器一侧线路运行，另一侧线路需要停电的操作。
（运行侧作为电源点，
需停电侧作为负荷点）
停电：断路器－—停电侧隔离刀闸－—运行侧隔离刀闸
送电：运行侧隔离刀闸——停电侧隔离刀闸－—断路器
6)中间断路器两侧线路都运行，中间断路器转入检修停电的操作。
停电：断路器－—对电网的影响较小一侧的隔离刀闸－—对电网的影响较大一侧的隔离刀闸
送电：对电网的影响较大一侧的隔离刀闸－—对电网的影响较小一侧的隔离刀闸——断路器。
倒闸操作顺序倒闸操作是电力系统中非常重要的一项工作，它是指在特定条件下对电路中的断路器进行合闸和分闸操作。
这个过程需要严格按照操作规程进行，并且要遵循一定的操作顺序，以确保人身安全和电力系统的正常运行。
对于倒闸操作而言，首先需要进行准备工作。
操作人员应该提前了解电力系统的结构、电路的参数以及操作规程，熟悉断路器的型号和工作原理，并且掌握操作工具的使用方法。
此外，还需要检查操作环境是否符合安全要求，如是否存在易燃易爆物品、是否有其他人员在场等。
在进行具体的倒闸操作前，需要先将断路器置于工作位置，并确保断路器处于关闭状态。
操作人员应该按照规程佩戴好个人防护用品，如安全帽、安全鞋、绝缘手套等，以保障个人安全。
同时，还应该检查操作工具的完好性和绝缘性能，确保其能够正常使用。
接下来，是进行倒闸操作的具体步骤。
首先是进行预充操作，即通过将预充电路的开关合闸，将电力系统中的电容器预充电至合闸电压水平，以确保倒闸操作的安全性。
接着，是进行防接地器的倒闸操作。
在进行此项操作前，操作人员应该先确认负荷侧的绝缘已经解除，并且进行严格的遥信检查，确认其为无电状态后方可进行倒闸操作。
然后，是进行故障线路的倒闸操作。
在进行此项操作前，操作人员应该先确认故障线路已经隔离，并且再次进行严格的遥信检查，确认其为无电状态后才能进行倒闸操作。
在进行倒闸操作时，需要按照规程要求，先进行分闸操作，然后进行合闸操作。
在分闸操作时，需要先将分闸按钮按下至分闸位置，并保持一段时间，以确保断路器完全打开。
而在合闸操作时，则需要先将合闸按钮按下至合闸位置，并保持一段时间，以确保断路器完全闭合。
最后，是进行负荷侧的倒闸操作。
在进行此项操作前，需要先恢复负荷侧的绝缘，并且再次进行严格的遥信检查，确认其为无电状态后才能进行倒闸操作。
在进行倒闸操作时，也需要按照规程要求，先进行分闸操作，然后进行合闸操作，以确保断路器能够正常地分闸和合闸。
总之，倒闸操作是一项非常复杂和关键的工作，需要严格按照操作规程进行，并保证操作人员的安全。
关于500KV变电所3／2接线及倒闸操作顺序的深入分析日前，随着我国经济的高速进展，电力工业正前瞻性的朝着大电网、大容量和高电压的方向进展。
联网工程不断健康向前推动，现已形成华东、华北、东北、华中、南方互联电力系统等跨省市区的大电力系统。
各大电力系统之间互有联系，输送的功率越来越大。
据有关资料统计，现联网装机容量超过1.4亿千瓦，如此大的装机容量，在客观上要求它需要一个稳定的运行环境。
若电网瓦解和大面积停电事故，不仅会造成重大经济损失，影响生活和社会稳定。
同时，我们更要上升到政治角度来考虑因电网瓦解或大面积停电停电从而可能会影响到的平安问题。
美、加大停电就很好的给我们敲响了警钟，是活教材。
从以往的运行阅历看，在电力系统倒闸操作中，带负荷拉合闸事故是危及电网平安运行的恶性误操作事故之一，如何避开倒闸的误操作事故对电网运行质量的影响，现对500KV变电所3／2断路器接线的特点及其操作挨次探讨如下：一、3／2接线特点500KV变电所在高压系统中一般担负汇合电能、重新安排负荷、输送功率等多重任务。
因此它是高压输电系统中的重要地位特别关键。
目前我国500KV变电所电气主接线一般采纳双母线四分段带旁路和3／2断路器的接线方式。
3／2断路器接线方式的运行优点日渐凸现，所以，现在用3／2接线方式的居多。
3／2断路器接线如图<imgalt=““border=“0”hspace=“0”src=“/U ploadFiles/Tech/20116/201106070844178585.jpg”/1、主要运行方式：1）、正常运行方式。
两组母线同时运行，全部断路器和隔离开关均合上；2）、线路停电、断路器合环的运行方式。
线路停电时，考虑到供电的牢靠性，经常将检修线路的断路器合上，检修线路的隔离开关拉开；3）、断路器检修时运行方式。
任何一台断路器检修，可以将两侧开关拉开；4）、母线检修时的运行方式。
断开母线断路器及其两侧隔离开关。
文件编号：TP-AR-L7821In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________关于500KV变电所3／2接线及倒闸操作顺序的深入分析正式样本关于500KV变电所3／2接线及倒闸操作顺序的深入分析正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
日前，随着我国经济的高速发展，电力工业正前瞻性的朝着大电网、大容量和高电压的方向发展。
全国联网工程不断健康向前推进，现已形成华东、华北、东北、华中、南方互联电力系统等跨省市区的大电力系统。
各大电力系统之间互有联系，输送的功率越来越大。
据有关资料统计，现全国联网装机容量超过1.4亿千瓦，如此大的装机容量，在客观上要求它需要一个稳定的运行环境。
若电网瓦解和大面积停电事故，不仅会造成重大经济损失，影响人民生活和社会稳定。
同时，我们更要上升到政治角度来考虑因电网瓦解或大面积停电停电从而可能会影响到国家的安全问题。
美、加大停电就很好的给我们敲响了警钟，是活教材。
从以往的运行经验看，在电力系统倒闸操作中，带负荷拉合闸事故是危及电网安全运行的恶性误操作事故之一，如何避免倒闸的误操作事故对电网运行质量的影响，现对500KV变电所3／2断路器接线的特点及其操作顺序探讨如下：一、3／2接线特点500KV变电所在高压系统中一般担负汇集电能、重新分配负荷、输送功率等多重任务。
500KV变电所2分之3接线及倒闸操作顺序接线是将输电线路与变电设备连接起来的过程，分为高压接线和低压接线。
在500KV变电所中，高压接线是将输电线路的高压侧与变电设备的高压侧相连接，低压接线是将变电设备的低压侧与用户或配电网相连接。
1.准备工作：检查接头和绝缘子的状态，确保其正常工作；清理接线端子和导线，确保接触良好；检查接线工具和设备的完好性。
2.打开隔离开关：先打开变电设备侧的隔离开关，切断高压侧的电流流动。
在打开开关之前，要先确保操作人员的安全，确保设备处于安全状态。
3.高压侧接线：根据具体情况，选择合适的高压接头，将输电线路的高压侧与变电设备的高压侧相连接。
接头安装完成后，需要进行一定的防护措施，防止意外接触和短路。
4.检查和测试：接线完成后，需要进行接线的检查和测试，以确保接线质量和安全性。
检查主要包括接线端子和绝缘子的状态，测试主要包括绝缘电阻、导通测试等。
5.低压侧接线：根据用户或配电网需求，选择合适的低压接头，将变电设备的低压侧与用户或配电网相连接。
接头安装完成后，同样需要进行防护和测试。
倒闸操作是变电设备投入运行和停止运行过程中的关键环节，用于控制电流的流动和保护设备的安全。
1.准备工作：检查倒闸开关和附属设备的状态，确保其正常工作；清理倒闸触头和接线端子，确保接触良好；检查倒闸操作工具和设备的完好性。
2.切断电源：在倒闸操作之前，先切断电源，确保电流停止流动，并且确保操作人员的安全。
3.打开隔离开关：打开变电设备侧的隔离开关，将变电设备与高压侧的电力系统隔离开来，切断电流的流动。
4.倒闸操作：根据具体情况，选择合适的倒闸方式，将倒闸开关的触头与接线端子相连接，使电流恢复流动。
在操作之前，需要进行倒闸操作的测试和校验，确保操作的正常和安全。
5.关闭隔离开关：在倒闸操作完成后，需要关闭隔离开关，恢复变电设备与高压侧的连接，保持电流的正常流动。
6.检查和测试：倒闸操作完成后，需要进行倒闸的检查和测试，以确保操作的质量和安全性。

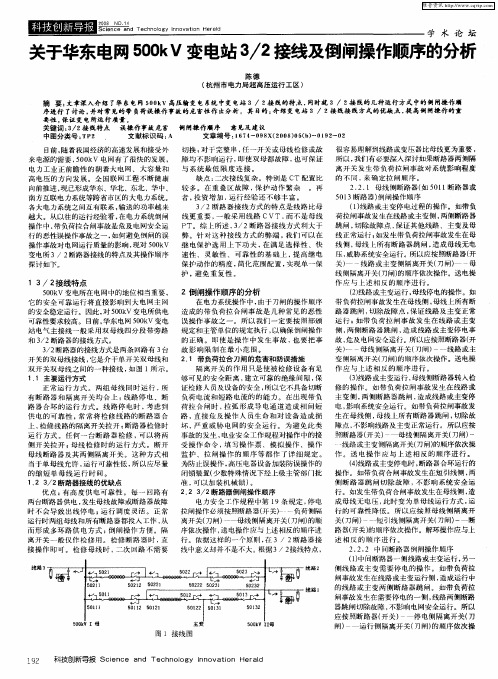

摘要：文章介绍了500KV 高压输变电系统中变电站3／2接线的特点，并对常见的带负荷误操作事故的危害性作出分析，同时就3／2接线的几种运行方式中的倒闸操作顺序进行了讨论。
其目的：透明接线方式的优缺点，有理由彻底重视倒闸操作的重要性，提高变电所运行质量。
关键词： 3／2接线特点误操作事故危害倒闸操作顺序建设性意见
日前，随着我国经济的高速发展，电力工业正前瞻性的朝着大电网、大容量和高电压的方向发展。
全国联网工程不断健康向前推进，现已形成华东、华北、东北、华中、南方互联电力系统等跨省市区的大电力系统。
各大电力系统之间互有联系，输送的功率越来越大。
据有关资料统计，现全国联网装机容量超过1.4亿千瓦，如此大的装机容量，在客观上要求它需要一个稳定的运行环境。
若电网瓦解和大面积停电事故，不仅会造成重大经济损失，影响人民生活和社会稳定。
同时，我们更要上升到政治角度来考虑因电网瓦解或大面积停电停电从而可能会影响到国家的安全问题。
美、加大停电就很好的给我们敲响了警钟，是活教材。
从以往的运行经验看，在电力系统倒闸操作中，带负荷拉合闸事故是危及电网安全运行的恶性误操作事故之一，如何避免倒闸的误操作事故对电网运行质量的影响，现对500KV变电所3／2断路器接线的特点及其操作顺序探讨如下：
一、3／2接线特点
500KV变电所在高压系统中一般担负汇集电能、重新分配负荷、输送功率等多重任务。
因此它是高压输电系统中的重要地位非常关键。
目前我国500KV变电所电气主接线一般采用双母线四分段带旁路和3／2断路器的接线方式。
3／2断路器接线方式的运行优点日渐凸现，所以，现在用3／2接线方式的居多。
3／2断路器接线如图
1、主要运行方式：
1）、正常运行方式。
两组母线同时运行，所有断路器和隔离开关均合上；
2）、线路停电、断路器合环的运行方式。
线路停电时，考虑到供电的可靠性，常常将检修线路的断路器合上，检修线路的隔离开关拉开；
3）、断路器检修时运行方式。
任何一台断路器检修，可以将两侧开关拉开；
4）、母线检修时的运行方式。
断开母线断路器及其两侧隔离开关。
这种方式相当于单母线允许，运行可靠性低，所以应尽量的缩短单母线运行时间。
2、3/2断路器主接线的优缺点：
1）、优点：
A、供电可靠性高。
每一回路有两台断路器供电，发生母线故障或断路器故障时不会导致出线停电；
B、运行调度灵活。
正常运行时两组母线和所有断路器都投入工作，从而形成多环路供电方式；
C、倒闸操作方便。
隔离开关一般仅作检修用。
检修断路器时，直接操作即可。
检修母线时，二次回路不需要切换。
2）、缺点：二次接线复杂。
特别是CT配置比较多。
在重叠区故障，保护动作繁杂。
再者，与双母
线相比，运行经验还不够丰富。
综上所述，3／2断路器接线方式的利大于弊。
针对这种接线方式的弊端，我们可以在继电保护选用上下功夫，在满足选择性、快速性、灵敏性、可靠性的基础上，提高继电保护动作的精度，简化范围配置，实现单一保护，避免重复性。
二、倒闸操作顺序的分析：
我们之所以要讨论倒闸操作的顺序问题，因在电力系统操作中，由于刀闸的操作顺序造成的带负荷拉合闸事故是几种常见的恶性误操作事故之一。
所以我们一定要按照部颁规定和主管单位的规定执行，以确保倒闸操作的正确。
即使是操作中发生事故，也要把事故影响限制在最下范围。
1、带负荷拉合刀闸的危害和防误措施
隔离开关的作用只是使被检修设备有足够可见的安全距离，建立可靠的绝缘间隙，保证检修人员及设备的安全,所以它不具备切断负荷电流和短路电流的的能力。
在出现带负荷拉合闸时，拉弧形成导电通道造成相间短路，直接危及操作人员生命和对设备造成损坏，严重威胁电网的安全运行。
为避免此类事故的发生，电业安全工作规程对操作中的接受操作命令，填写操作票、模拟操作、操作监护、拉闸操作的顺序等都作了详细规定。
为防止误操作，高压电器设备加装防误操作的闭锁装置（少数特殊情况下经上级主管部门批准，可以加装机械锁）。
闭锁装置的解锁用具（包括钥匙）应妥善保管，按规定使用，不准私自违规解锁。
机械锁要一把钥匙开一把锁，钥匙要编号并妥善保管，方便使用。
这些措施的实施，在一定程度上减少带负荷拉合倒闸的发生。
但，要根本上杜绝此类情况的发生，还需要对人员加强思想教育，掌握业务技术的含金量。
2、3／2断路器倒闸操作顺序
电力安全工作规程中第19条规定，停电拉闸操作必须按照断路器（开关）――负荷侧隔离开关（刀闸）－—母线侧隔离开关（刀闸）的顺序依次操作，送电操作应与上述相反的顺序进行。
依据这样的一个原则，在3／2断路器接线中意义却并不是不大。
根据3／2接线特点，很容易理解到线路或变压器比母线更为重要，所以，我们有必要深入探讨如果断路器两侧隔离开关发生带负荷拉闸事故对系统影响程度的不同，来确定拉闸顺序。
1）、母线侧断路器(如5011断路器或5013断路器)倒闸操作顺序
A、线路或主变停电过程的操作。
如带负荷拉闸事故发生在线路或主变侧，两侧断路器跳闸，切除故障点，保证其他线路、主变及母线正常运行；如发生带负荷拉闸事故发生在母线侧，母线上所有断路器跳闸，造成母线无电压，威胁系统安全运行。
所以应按照断路器（开关）—－线路或主变侧隔离开关（刀闸）—－母线侧隔离开关（刀闸）的顺序依次操作。
送电操作应与上述相反的顺序进行。
B、线路或主变运行，母线停电的操作。
如带负荷拉闸事故发生在母线侧，母线上所有断路器跳闸，切除故障点，保证线路及主变正常运行；如带负荷拉闸事故发生在线路或主变侧，两侧断路器跳闸，造成线路或主变停电事故，危及电网安全运行。
所以应按照断路器（开关）—－母线侧隔离开关（刀闸）－—线路或主变侧隔离开关（刀闸）的顺序依次操作。
送电操作应与上述相反的顺序进行。
C、线路或主变运行,母线侧断路器转入检修的操作。
如带负荷拉闸事故发生在线路或主变侧，两侧断路器跳闸，造成线路或主变停电，影响系统安全运行。
如带负荷拉闸事故发生在母线侧，母线上所有断路器跳闸，切除故障点，不影响线路及主变正常运行。
所以应按照断路器（开关）－—母线侧隔离开关（刀闸）－—线路或主变侧隔离开关（刀闸）的顺序依次操作。
送电操作应与上述相反的顺序进行。
D、线路或主变停电时，断路器合环运行的操作。
如带负荷合闸事故发生在短引线侧，两侧断路器跳闸切除故障，不影响系统安全运行。
如发生带负荷合闸事故发生在母线侧，造成母线无电压，此时变为单母线运行方式，运行的可靠性降低。
所以应按照母线侧隔离开关（刀闸）－—短引线侧隔离开关（刀闸）－—断路器（开关）的顺序依次操作。
解环操作应与上述相反的顺序进行。
2）、中间断路器倒闸操作顺序
A、中间断路器一侧线路或主变运行，另一侧线路或主变需要停电的操作。
如带负荷拉闸事故发生在线路或主变运行侧，造成运行中的线路或主变两侧断路器跳闸。
如带负荷拉闸事故发生在需要停电的一侧，线路两侧断路器跳闸切除故障，不影响电网安全运行。
所以应按照断路器（开关）－—停电侧隔离开关（刀闸）－—运行侧隔离开关（刀闸）的顺序依次操作，停电操作应与上述相反的顺序进行。
B、中间断路器两侧线路或主变都运行，中间断路器转入检修停电的操作。
顺序应视断路器两侧发生带负荷拉闸事故对电网的影响程度进考虑。
即按照断路器（开关）－—对电网的影响较小一侧的隔离开关（刀闸）－—对电网的影响较大一侧的隔离开关（刀闸）的顺序依次操作。
送电操
作应与上述相反的顺序进行。
