细胞破碎仪说明书

1.目的为了规定了超声波细胞破碎仪的操作、维护清洁及注意事项，以达到操作者正确操作及维护的目的。

2.范围适用于超声波细胞破碎仪的操作、维护清洁及注意事项。

3.工作职责设备使用人员执行本操作规程。

4.仪器结构超声波细胞破碎仪由控制面板、变幅杆、隔音箱组成，控制面板上有：功率、温度、超声时间。

5.工作程序5.1 使用操作规程5.1.1 准备确认使用登记显示正常。

确认电源系统完好、正常。

5.2.1 操作5.2.1.1 打开电源开关，从主界面选择相应的变幅杆的型号，根据试验样品的要求选择超声波输出功率，根据实际需要可进行连续震碎或间断震碎等超声时间、间隔时间、温度等参数的设定。

表1 变幅杆的适用范围及最佳功率5.2.1.2 打开箱门，将样品放入隔音箱，冰浴环境，调节升降台高度，使变幅杆末端插入样品液面一般为10-15mm，并使其位于容器中心位置，变幅杆与容器不能碰壁，变幅杆末端端面与容器底部应大于4cm，这样的破碎效果最好，建议使用细长容器。

量小时，超声功率相应减小，变幅杆末端插入深度为8-10mm，但不能与底部接触。

5.2.1.3 按“开始”启动工作。

工作结束后，按“停止”结束工作，换纯化水清洗探头，工作结束后将探头擦干。

5.2 清洁操作规程在每次使用前，把探头放在纯化水通电进行超声数秒以去除残余物；每3个月进行彻底清洁一次。

5.3 维护保养操作规程探头端使用一段时间后会出现蜂窝状，此时需要使用锉刀将其锉平，否则影响破碎效果。

机器表面和探头应经常清洁，保持干净。

长期不用时应拔下电源插头。

5.4 填写记录及时填写超声波细胞破碎仪使用记录。

5.5 注意事项5.5.1 严禁在变幅杆未插入液体内时开机工作，否则会损坏机器。

5.5.2 对各种细胞破碎量的多少，时间长短，功率大小，均需要摸索。

5.5.3 建议采用短时间的多次破碎，并冰浴冷却。

6.相关文件《超声波细胞破碎仪使用说明书》。

bioruptor pico使用手册Bioruptor Pico使用手册第一章：产品概述1.1 产品介绍Bioruptor Pico是一种高性能的超声波细胞破碎仪，用于破碎生物样品，提取DNA、RNA和蛋白质等目标分子。

它采用超声波震荡原理，能够快速、高效地破碎生物细胞，同时保持目标分子的完整性和活性。

1.2 主要特点- 高效破碎：Bioruptor Pico能够以超声波频率震动细胞，使得细胞壁破碎，释放内部的目标分子。

- 稳定性：仪器设计紧凑、结构稳定，可长时间连续运行，保证了实验的稳定性。

- 可控性：Bioruptor Pico提供多种工作模式和参数设置，以满足不同实验需求。

- 易于操作：仪器采用触摸屏和用户友好的操作界面，操作简便。

1.3 技术参数- 最大功率输出：500 W- 频率范围：10 kHz - 1 MHz- 破碎时间范围：1 s - 10 min- 体积：300 mm × 200 mm × 200 mm- 重量：5 kg第二章：安装与启动2.1 安装- 将Bioruptor Pico放置在水平平整的台面上，保证其稳定。

- 连接电源线，接通电源。

- 根据实验需要，选择合适的破碎器皿，将样品放入破碎器皿中。

2.2 启动- 使用手指点击仪器触摸屏上的电源按钮，启动仪器。

- 在仪器启动完成后，进入主界面。

- 在界面上选择所需的工作模式和工作参数，点击确认按钮即可开始实验。

第三章：使用方法3.1 操作界面- 在主界面上，显示当前的操作模式和参数设置。

- 点击“模式设置”按钮，可以选择不同的工作模式，如常规模式、高能模式等。

- 点击“参数设置”按钮，可以调整破碎时间、功率等参数。

3.2 样品处理- 将待处理样品放入破碎器皿中，确保样品的浓度和体积适宜。

- 盖上破碎器皿的盖子，确保样品不会溅出。

- 将装有样品的破碎器皿放入试样架中。

3.3 实验操作- 在主界面上选择工作模式和参数设置。

南京先欧仪器制造有限公司地址：南京市栖霞区麦翔科技园C 区邮编：210000企业邮箱：xo@联系电话：025-********025-********传真：025-********先欧超声波细胞破碎仪操作注意事项1、温度保护设置点必须比室温或样品温度高5℃以上。

当发生超温保护时，机子停止工作。

2、严禁在变幅杆未插入液体内（空载）时开机，否则会损坏换能器或超声波发生器。

3、对各种细胞破碎量的多少，时间长短，功率大小，有待用户根据各种不同细胞再摸索确定，选取最佳值。

4、用一定时间后变幅杆末端会被空化腐蚀而发毛，可用油石或锉刀锉平，否则会影响工作效果。

5、本机不需预热，使用应有良好的接地。

6、在超声破碎时，由于超声波在液体中起空化效应，使液体温度会很快升高，用户对各种细胞的温度要多加注意。

建议采用短时间（每次不超过5秒）的多次破碎，同时可外加冰浴冷却。

建议超声工作1-2秒，间隙2-3秒的放式工作）7、本机采用无工频变压器的开关电源，在打开发生器机壳后切勿乱摸，以防触电。

本仪器性能可靠，一般不易损坏。

8、本机应安放在干燥，无潮湿、无阳光直射、无腐蚀性气体的地方工作。

警告：在工作过程中，更换变幅杆必须先关电源，重新开机后请重新选择换能器规格，否则有可能造成变幅杆损坏。

友情提示：实践表明：短时间的多次工作，工作时间1-2秒，间隙时间1-2秒，比连续长时间工作的效果要好。

为防止液体发热，可设定较长的间隙时间。

另外，不间断长时间工作容易形成空载，缩短仪器的使用寿命。

建设使用建设使用ΦΦ6变幅杆功率不超过80%80%，，Φ2的变幅杆不超过50%50%。

非常感谢您对我公司的信任与支持，很荣幸能为您提供本公司产品的相关信息。

细胞破碎仪使用方法一、细胞破碎仪的概述细胞破碎仪是一种常用的实验室设备，用于破碎细胞并释放细胞内的生物大分子，如蛋白质、核酸等。

它广泛应用于生物医学研究、生物工程、生物制药等领域。

二、细胞破碎仪的分类细胞破碎仪主要分为机械破碎仪和超声波破碎仪两种。

1. 机械破碎仪机械破碎仪是通过机械力对细胞进行破碎的设备。

它主要包括珠磨研磨仪和高压破碎仪两种类型。

珠磨研磨仪是一种利用珠子的摩擦和冲击作用破碎细胞的设备。

使用时，首先将待破碎的细胞样品与珠子一同放入研磨管中，然后通过设备内部的研磨机构进行研磨，最终将细胞破碎并释放细胞内的生物大分子。

高压破碎仪则是利用高压力将细胞样品迅速破碎的设备。

使用时，将细胞样品放入高压破碎仪的破碎室中，设定好破碎压力和时间，启动设备后，高压力将细胞迅速破碎，并收集破碎后的细胞提取液。

2. 超声波破碎仪超声波破碎仪是利用超声波的震荡效应破碎细胞的设备。

使用时，将细胞样品与破碎液一同放入超声波破碎仪的破碎杯内，设定好合适的超声波功率和时间，启动设备后，超声波的震荡效应将细胞迅速破碎，并释放细胞内的生物大分子。

三、细胞破碎仪的使用步骤细胞破碎仪的使用步骤如下：1. 准备工作：先将细胞破碎仪进行预热，确保设备处于工作温度；同时准备好所需的破碎液和细胞样品。

2. 样品处理：将细胞样品收集并处理成适当的浓度。

如果需要破碎细胞壁，可以先使用酶解液进行酶解。

3. 样品加载：将处理好的细胞样品加入到细胞破碎仪的破碎杯中。

注意控制样品的量，避免过多或过少。

4. 设定参数：根据实验需要，设定好合适的破碎参数，如破碎时间、破碎压力或超声波功率等。

5. 破碎过程：启动细胞破碎仪，开始破碎过程。

在破碎过程中，要密切观察设备的工作状态，确保破碎效果良好。

6. 收集提取液：破碎完成后，将破碎杯中的提取液转移到离心管或其他收集容器中。

注意采取无菌操作，避免污染。

7. 后续处理：根据实验需要，可以对提取液进行离心、过滤等后续处理，以获得纯净的细胞内生物大分子。

ATS Engineering Inc .OWNER S MANUAL'Special in HPH .AH100B 注意事项1. 任何物料在进入均质机进行均质之前，必须经过60—100目的滤网过滤，避免颗粒的杂质（如铁屑、玻璃碎片等）进入均质机，磨损机器的进料阀座和均质阀。

2. 均质机禁止在无物料的情况下长时间运行。

3. 均质机严禁在两级均质阀手柄旋紧的情况下开机，突然的过载负荷严重损害马达。

4. AH100B均质机为实验型设备，机器设计为短时间的实验使用。

5. 均质机使用固体陶瓷柱塞，与柱塞接触的物料温差变化不得超过70℃，否则可能造成柱塞断裂。

物料的温度增加或降低的幅度不得大于每分钟5℃（特别在机器灭菌操作时）。

1 均质原理1.1 何为均质均质是由柱塞泵和均质阀共同作用使物料在均质阀区发生细化和均匀混合的过程。

1.2 均质原理物料通过柱塞泵吸入并加压，在柱塞作用下进入压力大小可调节的阀组中，经过特定宽度的限流缝隙（工作区）后，瞬间失压的物料以极高的流速（1000至1500米/秒）喷出，碰撞在阀组件之一的碰撞环上，产生了三种效应：空穴效应被柱塞压缩的物料内积聚了极高的能量，通过限流缝隙时瞬间失压，造成高能释放引起空穴爆炸，致使物料强烈粉碎细化。

撞击效应物料通过限流缝隙时以上述极高的速度撞击到特制的碰撞环上，造成物料粉碎。

剪切效应高速物料通过阀腔通道和限流缝隙时会产生强烈的剪切。

1.3 柱塞泵工作原理图1.4 均质阀工作原理图1.5 两级均质阀工作原理图2 设备结构介绍2.1压力块1— 高精度数显压力表 6—出料管 2— 进料阀塞子 7—出料阀塞子 3— 大料杯 8—一级均质阀组 4— 进料弯管 9—在位冷却盘管 5— 进料块 10—压力块2.2 陶瓷柱塞1—固体陶瓷柱塞 2—锁紧螺母 3—涨紧圈 4—间隔圈—柱塞密封2.3 进料阀压力块采用高等级双相合金不锈钢制造，确保在高的操作压力下的良好的抵抗应力疲劳，容易拆卸和安装的设计。

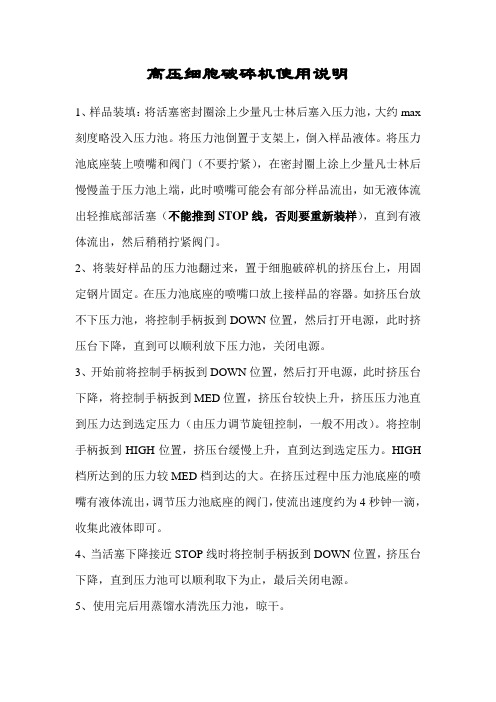

高压细胞破碎机使用说明
1、样品装填：将活塞密封圈涂上少量凡士林后塞入压力池，大约max 刻度略没入压力池。

将压力池倒置于支架上，倒入样品液体。

将压力池底座装上喷嘴和阀门（不要拧紧），在密封圈上涂上少量凡士林后慢慢盖于压力池上端，此时喷嘴可能会有部分样品流出，如无液体流出轻推底部活塞（不能推到STOP线，否则要重新装样），直到有液体流出，然后稍稍拧紧阀门。

2、将装好样品的压力池翻过来，置于细胞破碎机的挤压台上，用固定钢片固定。

在压力池底座的喷嘴口放上接样品的容器。

如挤压台放不下压力池，将控制手柄扳到DOWN位置，然后打开电源，此时挤压台下降，直到可以顺利放下压力池，关闭电源。

3、开始前将控制手柄扳到DOWN位置，然后打开电源，此时挤压台下降，将控制手柄扳到MED位置，挤压台较快上升，挤压压力池直到压力达到选定压力（由压力调节旋钮控制，一般不用改）。

将控制手柄扳到HIGH位置，挤压台缓慢上升，直到达到选定压力。

HIGH 档所达到的压力较MED档到达的大。

在挤压过程中压力池底座的喷嘴有液体流出，调节压力池底座的阀门，使流出速度约为4秒钟一滴，收集此液体即可。

4、当活塞下降接近STOP线时将控制手柄扳到DOWN位置，挤压台下降，直到压力池可以顺利取下为止，最后关闭电源。

5、使用完后用蒸馏水清洗压力池，晾干。

注意：使用过程中活塞上的STOP线一定要保持在压力池上，否则压力池会被压坏。

使用过程中如有问题立刻关闭电源。

用小压力池时只能用MED模式，压力示数不超过1000。

使用时手不要伸到挤压台的任何缝隙中，以防发生危险。

超声波细胞破碎仪使用说明
超声波细胞破碎仪是一种常用的实验室设备，可以用于细胞、组织等生物样品的破碎和分散。

以下是超声波细胞破碎仪的使用说明： 1. 准备工作：将所需细胞、组织等样品放入破碎管中，并加入适量缓冲液或生理盐水，注意不要过多，以免影响破碎效果。

2. 超声波参数设置：根据不同的样品和试验需要，设置合适的超声波参数，包括功率、时间、循环间隔等。

在设置时应当参考相关的文献、经验和实验结果，避免超声波过度破坏样品。

3. 破碎操作：将破碎管插入超声波探头，调整超声波位置，按下启动按钮开始破碎。

在破碎过程中应当定期检查破碎样品状态，避免过度破坏或样品污染。

4. 清洗和消毒：破碎结束后，将超声波探头取出并清洗，以避免残留样品污染下一次破碎。

同时还要对破碎管和其他部件进行清洗和消毒，以保证实验的准确性和可靠性。

5. 维护保养：定期检查超声波设备的电源线、探头等部件是否正常，如发现异常应及时维修或更换，以延长设备使用寿命和保证实验效果。

总之，使用超声波细胞破碎仪需要严格遵守相关操作规程和注意事项，注意样品处理和超声波参数设置，以保证实验结果的准确性和稳定性。

南京先欧仪器制造有限公司小贤整理超声波细胞粉碎仪操作步骤及使用说明一、操作步骤：1、打开电源开关，指示灯亮。

2、按“设定”键，显示窗1（工作/间歇）显示“-1”，进入间隔时间设定状态，此时显示窗3 （温度）显示的是原始数据或“--”（以下同），按置数键设定间隔时间（建议1秒）。

3、按功能键，显示窗1显示“-2”，进入超声时间设定状态，按置数键设定超声时间（最好5秒以下，建议1秒）。

4、按功能键，显示窗1显示“-3”，进入全程时间设定状态，按置数键设定全程时间（此时时间单位为分）。

5、按功能键，显示窗1显示“-4”，进入温度保护设定状态，按置数键设定保护温度（0-40℃）。

6、按设定键结束设定并按“复位”键复位，按启动/暂停键开始超声粉碎，全程时间到后显示显示窗闪烁跳动并自动报警停止工作。

7、如需重复上述实验，先按清零再按启动键。

如工作中需要暂停，再次按启动/暂停键。

二、注意事项：1、本机应安放在干净、干燥处，不可放置在潮湿、高温、灰尘及有腐蚀性气体的地方。

2、仪器后面板上变幅杆选择开关应在变幅杆相应位置，新变幅杆应与选择开关对应。

3、容器容量及形状的选择与样品的对少相协调，采用细长形容器破碎效果最好。

4、建议采用短时间多次粉碎，超声时间在5秒以内，间隔时间在5秒以下。

5、变幅杆擦入液面深度在10-15mm 之间，末端离容器底部大于30 mm。

严禁在末端没有插入液体时开机。

6、换能器在支架上要固定牢靠，防止从立杆上滑下。

变幅杆末端切勿碰撞防止变形或损伤。

7、用一段时间后变幅杆末端会被空化腐蚀而发毛，可用锉刀锉平。

多次锉磨后变幅杆变短，则应根据实际情况把选择开关拔到相应位置。

8、破碎量在5ml 以下选用Φ2 变幅杆，此时变幅杆的插入深度在1 mm 左右，末端离底部不得小于5 mm，超声时间最好在0.5-1 秒之间。

9、旋转功率调节按钮调节功率，应把功率开得小些，以免变幅杆过载而断裂。

切不可超过右侧窗口显示的最大功率。

高压细胞破碎仪技术参数1. 货物名称：高压细胞破碎仪。

2. 主要用途：用于对细菌、酵母、真菌等微生物、植物细胞在低温条件下进行连续流破碎,一次破碎率高，用于下游的DNA、蛋白质、酶类等生物样品的分离提取和纯化前处理操作。

3. 工作条件：电源：100V-240V±10%，AC(交流)，50Hz-60Hz；温度：常规实验室，室温条件；工作条件及安全性要求符合中国及国际有关标准或规定。

4. 技术参数4.1.工作原理：高压活塞往下运动，由于重力作用，样品吸入高压套筒；活塞高速加速将进口阀关闭，并使样品高速通过固定的小喷嘴，样品承受压力可达40kpsi，样品快速从高压区转至低压区后撞击到撞击靶上而使细胞破碎。

#4.2.温度控制：利用大口径冷却夹套冷却破碎过程的样品，控制破碎样品温度，避免活性物质失活；进样贮槽也可选配夹套，进行样品预冷却。

4.3.压力控制：液压控制系统精确控制破碎压力，精确保证破碎效果的重现性和一致性，一次破碎就能达到非常高的破碎效率，无需多次反复破碎，避免多次破碎造成生物活性物质变性失活和碎片太碎增加下游分离纯化压力。

*4.4.最大压力可达40Kpsi（2700巴）4.5.流速：不同流速取决于最大的压力头（而不是破碎压力）；选40Kpsi压力头时，流速为2.4升/小时；选30Kpsi压力头时，流速为3.3升/小时；选20Kpsi压力头时，流速为4.8升/小时；选15Kpsi压力头时，流速为6.9升/小时。

4.6.破碎浓度：处理样品浓度可达30%菌体质量浓度，破碎后产物浓度高，方便下游的分离纯化操作。

4.7.清洗（灭菌）：可用水或酸碱液等消毒剂按正常破碎的过程进行在位清洗或用内部减压阀反流冲洗；也可拆卸清洁或高压灭菌各个接触样品的部件。

#4.8.采用液压系统及固定喷嘴设计，破碎过程压力稳定，重现性好，且能处理丝状菌体；4.9.操作系统：触屏操作，数字显示操作压力及样品的温度；并可选配数据获取包，显示和记录整个破碎过程的操作压力和样品温度，为GMP提供有用的信息。

使用及操作方法本仪器的工作状态完全由按键设定，仪器的功能状态方式（菜单）及设定参数均在液晶显示屏上显示。

1 按键功能说明本仪器共有6个按键，分别是选项、确定、↑、↓、启/停和开/关，如上图所示。

其中，选项键为返回键，按此键可返回上一级菜单。

确定键为选择确认键，在您选择好某菜单后，只要你认为内容准确无误，便可启用该键确认下来。

↑和↓键具有两项功能，一是用于光标的上、下移动，二是用于仪器参数的调整；按动上述某一键，即可移动光标或修改参数。

启/停是启动键和停止键，用于控制仪器的启动和停止；在完成仪器的参数设定后，按下此键，仪器开始工作；在运行过程中按下此键，仪器将会停止工作。

开/关是电源开关键，用于控制电源的通断，特别提示：为防止机器误开关，开机或关机时需要按下开/关键30秒。

2 仪器操作方法1、接通电源，按下开/关键，仪器显示如下图，进入初始化自检状态。

2、仪器自检结束后，进入主菜单，用户可以根据需要选择工作方式，屏幕显示如下。

3、按下↓键向下移动光标至专家模式，然后按下确定键进入专家模式，屏幕显示如下。

4、根据待裂解样本的类型，通过↑、↓和确定键来选择对应的程序，仪器所有参数均已由程序设定完毕，按程序要求放入研磨球，然后按下启/停键即可运行仪器。

5、按选项键可以逐级返回，最后通过↑、↓和确定键进入自选模式，自选模式下又分成固定模式和程控模式，屏幕显示如下图。

6、在固定模式下，允许用户对转速和时间进行设定；通过↑和↓键可以调整速率，范围是2000~4500次；然后按下确定键，再通过↑和↓键调整时间，具体范围为1~30min。

7、在程控模式下，允许用户对速率、破碎时间、间隔时间和循环次数进行设定，屏幕显示如下图所示。

注意事项、维护保养与故障分析1 注意事项1、在仪器使用前，请务必将仪器放置在平稳的工作台上。

2、开机前，请确认电源电压为220V/50Hz。

3、选择材质较好的离心管，防止损坏。

4、工作过程中，尽量不要移动仪器。
