电工基础实验1常用电工仪表的使用

电工电子学实验报告常用电子仪器的使用 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】电工电子学实验报告04常用电子仪器的使用实验报告课程名称：电工电子学实验指导老师：实验名称：常用电子仪器的使用一、实验目的 1.了解常用电子仪器的主要技术指标、主要性能以及面板上各种旋钮的功能。

2.掌握实验室常用电子仪器的使用方法。

二、主要仪器设备型双踪示波器。

型交流电压表。

数字函数信号发生器。

型可调式直流稳压稳流电源。

Ω电阻和μ F 电容各一个。

三、实验内容 1.用示波器检测机内“校正信号”波形首先将示波器的“显示方式开关(VERTCAL MODE)”置于单踪显示，即Y 1 (CH1)或Y 2 (CH2)，“触发方式开关(TRIGGER)”置于“自动(AUTO)”即自激状态。

开启电源开关后，调节“辉度(INTEN)”、“聚焦(FOCUS)”“辅助聚焦”等旋钮，使荧光屏上显示一条细而且亮度适中的扫描基线。

将示波器的“校正信号”引入上面选定的 Y 通道(CH1 或 CH2)，将Y 轴“输入耦合方式开关” 置于“AC”或“DC”，调节X 轴“扫描速率选择开关”(t/div 或t/cm)和Y 轴“轴入灵敏度开关(V/div 或V/cm)”，并且将各自的“微调”旋钮置于校正位置，使示波器显示屏上显示出约两个周期，垂直方向约4~8div(cm)的校正信号波形。

从示波器显示屏的坐标刻度上读得 X 轴(水平)方向和Y 轴(与 X 轴垂直)方向的原始数据(即从示波器刻度上读取的刻度数值和所选的刻度单位值)，填入表4-1，并计算出对应的实测值。

校正信号标称值示波器测得的原始数据测量值幅度U P-P 4div div 频率f 1000Hz 5div div 1000Hz 表4-1 观察“Y 轴输入灵敏度微调开关”和“X 轴扫描速率微调开关”出在顺时针到底和逆时针到底两个极端位置时，屏幕读数与信号标称值的差异(标称值指的信号源输出所表示的数值)。

常用电工仪表的使用实验报告一、实验目的本实验旨在使学生掌握常用电工仪表的使用方法和技巧，了解电流、电压、电阻等基本概念，提高学生的实践能力和操作技术。

二、实验器材1.万用表2.示波器3.电流表4.电压表5.电阻箱三、实验步骤1.使用万用表测量直流电压和直流电流：（1）将万用表旋转到直流伏特档或直流安培档；（2）将红色测试笔连接到被测点的正极，黑色测试笔连接到被测点的负极；（3）读取显示屏上的数值。

2.使用示波器观察交流信号：（1）将示波器接通电源并打开开关；（2）将探头连接到被测点；（3）调整示波器参数，如时间基准、扫描方式等；（4）观察显示屏上的波形。

3.使用电流表测量电路中的电流：（1）将红色测试笔连接到被测点的正极，黑色测试笔连接到被测点的负极；（2）读取显示屏上的数值。

4.使用电压表测量电路中的电压：（1）将红色测试笔连接到被测点的正极，黑色测试笔连接到被测点的负极；（2）读取显示屏上的数值。

5.使用电阻箱测量电路中的电阻：（1）将电阻箱旋转到所需阻值位置；（2）将红色测试笔连接到电阻箱上的一个端口，黑色测试笔连接到另一个端口；（3）读取显示屏上的数值。

四、实验注意事项1.在使用仪器前，应先了解其基本参数和使用方法。

2.在进行测量时，应注意接线正确、插头牢固、测试笔与被测点接触良好。

3.在进行高压或大电流实验时，应穿戴绝缘手套和鞋子，并保持身体干燥。

4.在进行示波器实验时，应注意调整参数使波形清晰稳定，并避免观察过长时间引起眼疲劳。

五、实验结果通过本次实验，我们成功掌握了常用电工仪表的使用方法和技巧，并了解了电流、电压、电阻等基本概念。

同时，我们也提高了自己的实践能力和操作技术，为今后的实验和工作打下了坚实的基础。

六、实验结论本实验通过对常用电工仪表的使用方法和技巧进行掌握，使我们能够更加熟练地操作这些仪器，并且了解到电流、电压、电阻等基本概念。

同时，我们也发现，在进行电工实验时应该注意安全，避免发生意外事故。

电工仪表仪器使用实习报告（实用版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用范文，如工作资料、合同协议、条据文书、方案大全、职场资料、个人写作、教学资料、经典美文、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this store provides various types of practical sample essays for everyone, such as work materials, contracts and agreements, clauses, documents, plans, workplace materials, personal writing, teaching materials, classic American essays, essays, other essays, etc. Please pay attention to the different formats and writing methods of the model essay!电工仪表仪器使用实习报告电工仪表仪器使用实习报告3篇电工指研究电磁领域的客观规律及其应用的科学技术，以及电力生产和电工制造两大工业生产体系。

电工技能五常用电工仪表的使用电工技能五常用电工仪表的使用目录第一节电工仪表的基本知识 (3)一、电工仪表的基本知识 (3)（一）什么是电工仪表？ (3)（二）电工仪表的分类 (3)1．指示仪表 (3)2．比较式仪表 (4)3．数字式仪表 (4)二、电工仪表常用面板符号 (4)三、电工仪表的误差、精确度与灵敏度 (7)（一）仪表误差的分类 (7)（二）误差的几种表示方法 (7)1．绝对误差∆ (7)2．相对误差γ (7)3．引用误差γ0 (8)（三）减小或消除误差的方法 (8)1．测量误差的分类 (8)2．测量误差的消除方法 (9)（四）仪表的精确度（准确度）和灵敏度 (9)1．精确度 (9)四、电工仪表的型号 (9)五、电工仪表测量方法 (9)六、电工仪表使用注意事项 (10)七、常用电工仪表的选择 (10)1．仪表类型的选择 (10)2．仪表准确度的选择 (10)3．仪表量程的选择 (10)第二节电流表与电压表 (11)一、电流表与电压表的工作原理 (11)（一）磁电式仪表 (11)（二）电磁式 (11)二、电流的测量 (12)（一）直流电流的测量 (12)（二）交流电流的测量 (13)（三）电流表 (13)（三）用钳形电流表测交流电流 (14)三、电压的测量 (16)（一）直流电压的测量 (16)（二）交流电压的测量 (17)第1页电工技能五常用电工仪表的使用（四）电压表 (17)第三节电阻表与兆欧表 (18)一、电阻表及直流电阻的测量 (18)二、兆欧表及绝缘电阻的测量 (18)（一）兆欧表的工作原理 (18)1．组成 (18)2．工作原理 (18)（二）兆欧表的选用 (19)1．常用规格 (19)2．选用原则 (19)（三）兆欧表的使用方法 (19)1．使用前的准备 (19)2．正确使用方法 (20)3.兆欧表使用注意事项 (21)三、电阻的其他测量方法 (21)第四节电度表及电能的测量 (22)第五节万用表及其使用 (22)一、MF47型指针式万用表及其使用 (22)（一）指针式万用表的基本结构与工作原理 (22)1．基本结构 (22)2．工作原理 (22)（二）指针式万用表的注意事项 (22)（三）指针式万用表的基本使用方法 (23)1．测交流电压 (23)2．测直流电压 (23)3．测直流电流 (23)4．测电阻 (23)二、MF500型指针式万用表及其使用 (24)三、DT890B数字万用表 (24)（1）测量直流电压 (24)（2）测量交流电压 (24)（3）测量直流电流 (24)（4）测量交流电流 (24)（5）测量电阻 (25)（6）测量二极管 (25)（7）测量三极管 (25)（8）检查线路通断 (25)第六节功率表 (26)一、基本结构 (26)二、功率表的接线 (26)（一）功率表的接线原则 (26)（二）测单相电路功率时的接法 (27)（三）测三相电路功率时的接法 (27)三、功率表使用注意事项 (28)第七节接地电阻测定仪 (28)一、基本概念 (28)第2页电工技能五常用电工仪表的使用（一）分类 (28)（二）定义 (28)1．保护性接地 (29)2．功能性接地 (29)二、接地电阻的测量原理 (30)三、ZC-8型接地电阻测量仪 (30)四、接地电阻测量仪的使用 (31)（一）使用方法和步骤 (31)（二）注意事项 (32)第一节电工仪表的基本知识一、电工仪表的基本知识（一）什么是电工仪表？1、在电工测量中，测量各种电量、磁量及电路参数的仪器仪表统称为电工仪表。

电工学实验教案一．课程性质与教育目标：实验是电工基础课程的重要的实践性教学环节。

实验的目的不仅要帮助学生巩固和加深理解所学的理论知识，更重要的是要训练他们的实验技能，树立工程实际观点和严谨的科学作风，使他们能独立地进行实验。

二．对学生电工技术实验技能的具体要求：1．能使用常用的电工仪表、仪器和电工设备。

2．能按电路图接线，查线和排除简单的线路故障。

3．能进行实验操作，测取数据和观察实验现象。

4．能整理、分析实验数据，绘制曲线并写出整洁的、条理清楚的、内容完整的实验报告。

三．电工学实验的过程与方法;每个实验都要经历预习、实验和总结三个阶段。

每个阶段都有明确的任务和要求。

1．预习预习的任务是阅读实验指导书，弄清实验目的、内容要求、方法及实验中应注意的问题。

必要时拟出实验步骤，画出记录表格，阅读预习要求中指定的附录，查找必要的资料。

要对实验结果作出估计，选择所用电表的量程，作出必要的估算，以便实验时及时检验结果的正确性。

有些仪器、设备仅凭阅读资料难以掌握其使用方法，所以要到实验室进行预习。

2．实验实验的任务是按照预定的方案进行实验。

实验过程既是完成实验任务的过程，又是锻炼实验能力和培养科学实践作风的过程，在实验中，要做好原始数据的记录，要逐步学会用理论去分析与解决实验中遇到的各种问题。

3．总结总结的任务是在实验完成后，整理实验数据，分析实验结果，得出结论，完成实验总结报告。

四．实验报告内容本课程实验报告分预习报告和总结报告两部分。

预习报告中应写明：1．实验目的2．实验仪表设备3．实验内容（分步骤扼要摘抄，画出实验电路，记录表格，预选电表量程，必要的理论计算式，计算值，必须回答的预习问题，特殊注意事项。

总结报告中应写明：1．经整理后的实验数据，计算数据2．实验波形，曲线3．对数据、曲线的分析、说明、结论等五．实验时的安全用电知识实验时，要杜绝电击现象。

电击是人体中通过电流时产生的一种剧烈的生理反映。

轻则人体触电部位麻木、痉挛，重则造成严重烧伤、甚至死亡。

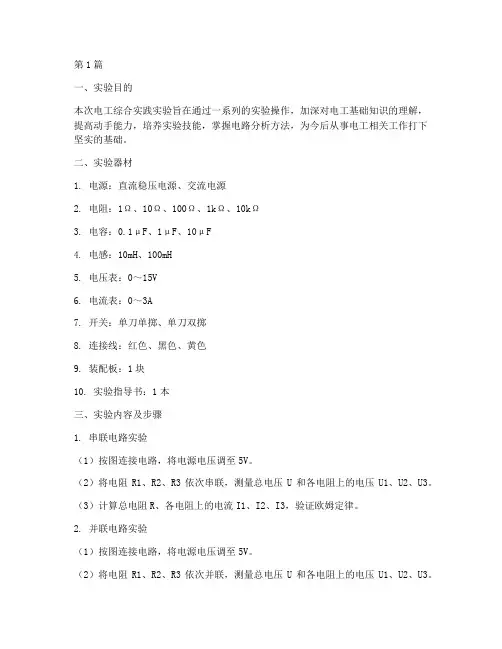

一、实验目的通过本次电工实习，使学生了解和掌握电工实验的基本原理、实验方法和实验步骤，提高学生的动手能力和实验技能。

同时，培养学生的团队协作精神，增强对电工基础知识的理解和应用能力。

二、实验内容本次实验主要包括以下内容：1. 常用电工仪表的使用2. 基本电路的搭建与测试3. 交流电路与直流电路的实验4. 变压器与电动机的基本实验三、实验步骤1. 常用电工仪表的使用（1）万用表的使用：首先，了解万用表的结构和功能，然后进行量程的选择、调零等操作。

接着，测量电路中的电压、电流和电阻等参数。

（2）示波器的使用：了解示波器的原理和操作方法，通过调整示波器的参数，观察电路中电压、电流等信号的变化。

2. 基本电路的搭建与测试（1）搭建简单的串联电路和并联电路，测量电路中的电压、电流和电阻。

（2）搭建基本的放大电路和滤波电路，观察电路输出信号的变化。

3. 交流电路与直流电路的实验（1）搭建交流电路，测量电路中的电压、电流和功率等参数。

（2）搭建直流电路，观察电路输出信号的变化。

4. 变压器与电动机的基本实验（1）搭建变压器实验电路，观察变压器的工作原理和输出电压的变化。

（2）搭建电动机实验电路，观察电动机的工作原理和转速的变化。

四、实验结果与分析1. 常用电工仪表的使用通过本次实验，掌握了万用表和示波器的使用方法，能够正确测量电路中的电压、电流和电阻等参数。

2. 基本电路的搭建与测试通过搭建和测试基本电路，加深了对电路基本原理的理解，提高了动手能力。

3. 交流电路与直流电路的实验通过实验，掌握了交流电路和直流电路的特点，能够分析电路中的电压、电流和功率等参数。

4. 变压器与电动机的基本实验通过实验，了解了变压器和电动机的工作原理，能够分析变压器和电动机的输出电压、转速等参数。

五、实验总结通过本次电工实习，我对电工实验的基本原理、实验方法和实验步骤有了更加深入的了解。

在实验过程中，我学会了如何使用常用电工仪表，如何搭建和测试基本电路，以及如何分析交流电路和直流电路的特点。

电工学实验教学大纲课程名称：电工学实验课程编号：课程类别：专业基础课/必修课学时/学分：24 /0.75 开设学期：第三学期开设单位：物理与机电工程学院说明一、课程性质专业基础课/必修课二、教学目标电工学实验课是《电工学》课程的实践性教学环节。

通过本实验课，培养学生能够正确使用电子仪表仪器，掌握电路的测试方法，验证电路定理，分析和综合实验结果，并对电路基本理论产生感性认识，加深对电路基本概念和基本定理的理解，理论联系实际，更好掌握、理解和应用电路定理及定律，独立完成实验，培养和训练科学态度和严谨工作作风，为后续课程的实验及工程实践打下基础。

通过本实验课，学生应掌握以下基本实验技能：1.正确使用电流表、电压表、功率表等常用电工实验设备，初步会用示波器、信号源等电子仪器。

2.正确按图连接实验线路和合理布线，能初步分析并排除故障，培养良好的实验习惯和实事求是的科学作风。

3.认真地观察实验现象，正确地读取数据并加以检查和判断，正确地书写实验报告和分析实验结果。

4.正确地运用实验手段来验证一些定理和结论。

5.初步学会自拟实验方案，正确选择实验仪表、实验器材并绘制实验电路。

6.能初步进行探索性、设计性实验。

7.自学电路仿真软件，初步会用软件进行电路仿真实验。

三、学时分配表序号实验项目实验时数实验类型内容与要求小计实验1 常用电工仪表的使用3 验证性详见实验的基本内容和要求实验2 基尔霍夫定律的验证3 验证性详见实验的基本内容和要求实验3 叠加定理的验证3 验证性详见实验的基本内容和要求实验4 戴维宁定理的验证5 验证性详见实验的基本内容和要求实验5 正弦稳态交流电路的研究验证性详见实验的基本内容和要求实验6 三相交流电路电压、电流的测量3 验证性详见实验的基本内容和要求实验7 异步电动机和低压电器的使用4 综合性详见实验的基本内容和要求总计四、实验方法与要求建议实验课教学分为教师讲解和学生操作两部分。

上课时，教师首先利用20分钟左右的时间对实验原理和实验内容作讲解，然后学生根据教师讲解进行实验操作。

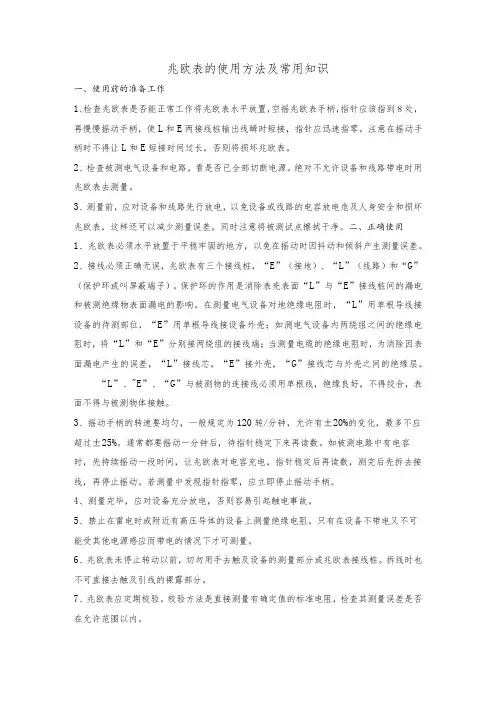

兆欧表的使用方法及常用知识一、使用前的准备工作1、检查兆欧表是否能正常工作将兆欧表水平放置，空摇兆欧表手柄，指针应该指到8处，再慢慢摇动手柄，使L和E两接线桩输出线瞬时短接，指针应迅速指零。

注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。

2、检查被测电气设备和电路，看是否已全部切断电源。

绝对不允许设备和线路带电时用兆欧表去测量。

3、测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。

二、正确使用1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。

2、接线必须正确无误，兆欧表有三个接线桩，“E”（接地）、“L”（线路）和“G”（保护环或叫屏蔽端子）。

保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。

在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。

“L”、"E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。

3、摇动手柄的转速要均匀，一般规定为120转/分钟，允许有±20%的变化，最多不应超过±25%。

通常都要摇动一分钟后，待指针稳定下来再读数。

如被测电路中有电容时，先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数，测完后先拆去接线，再停止摇动。

若测量中发现指针指零，应立即停止摇动手柄。

4、测量完毕，应对设备充分放电，否则容易引起触电事故。

5、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。

只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。
