[鲁班]鲁班钢筋施工下料版建模流程

鲁班算量安装建模一、建模的原则1.需要用图形法计算工程量的构件，必须绘制到算量平面图中，分手工描图和CAD转化2.绘制算量平面图上的构件，必须有属性名称及完整的属性内容。

3.确认所要计算的项目各专业点状构件的转化接线盒按规则自动生成管道配件一键生成电气管线转化喷淋消防CAD转化喷淋头数秒统计喷淋管一键转化多种管径，短立管软件自动生成暖通风管转化（空调）消火栓管道---箱连主管面构件有些构件由于工程要求往往需计算刷油，涂漆保温等，如给排水中的各类管道等。

暖通专业风管需要计算展开面积，保温体积等（设置后报表中就会出现）水箱等构件需要计算外表面积，保温面积等可在计算项目设置里面进行设置二、建模步骤序号节点方法重点1 建模前基本操作自动录入操作方法，设置顺序2 建模前定义工作CAD转化、手工定义定义系统图、系统编号等3 点构件工程量CAD转化设备转化、检查与修改、图纸分层4 电气管线工程量CAD转化电气管线转化以及修补5 低压配电柜出线手工布置属性定义以及绘制6 低压配电柜进线手工布置属性定义以及绘制7 防雷接地CAD转化和描图零星构件处理8 计算分楼层、分系统报表统计9 图片建模拍照、扫描属性定义和布置建模详细流程图新建工程三种建模方式CAD电子图建模蓝图（扫描拍照建模）土建IBLM建模CAD图纸导入软件中图片导入软件中土建IBLM导入安装中图纸楼层对齐（基点复制、粘贴）图纸缩放（SC DI）系统编号定义图纸楼层对齐（基点复制、粘贴）构件转化构件定义、导入属性构件定义构件定义、导入转化、布置系统编号定义设备布置（器具、设备）管线布置（主管、支管）建模检查（合法化、三维，浮动）计算设置计算报表。

钢筋下料计算的步骤以及方法手工计算钢筋的步骤以及方法：首先要说明的一点是,我们平时所说的钢筋预算和实际的钢筋下料是不一样的。

我们所说的钢筋预算就是按照建筑的规范或标准平法图集的要求计算出来的钢筋。

而下料还要考虑很多施工现场的要求，例如我们的钢筋断点的位置在实际的施工中是有规定的，必须断在跨中1/3的范围内,构件交错的地方要注意钢筋的避让等。

在我们拿到结构图纸后，首先分析此建筑是什么结构形式、大致有哪些构件、基础是什么类型。

然后我们一般剪力墙按照从下向上的顺序,也就是施工的先后顺序进行计算。

（一)基础:这里介绍几中常见的基础。

1、独立基础：框架结构中用的较多，在计算钢筋中要注意的就是底板受力钢筋的长度，可取边长或宽度的0。

9倍，并交错布置；2、筏板基础：一般用于剪力墙结构，我们可以仔细学习一下04G101-3中的内容,例如对于下沉子筏板中的钢筋中的钢筋应伸出板边LA（最小锚固长度）等方面一些具体要求.3、条形基础：一般用于砖混结构。

（二）上部构件：1、柱:柱钢筋比较简单，只有纵筋和箍筋.纵筋要注意底层的基础插筋问题，顶层柱纵筋对于边柱、中柱、角柱的锚固长度的区别可以参见（03G101）；箍筋要注意加密区长度的取值问题：底层柱根加密>=Hn/3，柱上部加密长度>=Hn/6、〉=500取大值，还要注意柱搭接范围内应该加密.（其中，Hn是指所在楼层的柱净高）2、梁：梁钢筋应按照03G101进行计算。

梁有上部通长筋、支座负筋（一排1/3Ln，二排1/4Ln,Ln是左右两跨较大值），底筋一般按照每跨分别向两边支座伸入锚固长度的情况进行计算的。

3、剪力墙:剪力墙中的构件一定要计算完全。

其中包括:墙体分布钢筋（有水平钢筋和纵向钢筋，要注意墙和墙交接部位的水平钢筋的锚固、各种转角锚固要求是不一样的)、翼柱的钢筋（墙和墙交接的部位形成的柱子）、剪力墙的连梁钢筋（门窗洞口上面形成的连梁)、暗柱钢筋（门窗洞口两侧形成的暗柱）、端柱钢筋（剪力墙端头的柱子）、暗梁钢筋（由于构造的要求在墙体中所配置的梁）。

框架结构当中柱梁板为承重构件，推荐建模流程是这样：1、工程设置，根据图纸确定楼层层数和层高。

2、材质设置，根据结构说明中材料的相关说明确定材料类型、强度等级等3、首层建模：（1）建立轴网：如果有CAD图纸可直接调入进行转化，手工建模可根据平面图轴网标注进行轴网建模（2）柱子布置：根据结构图将柱子通过CAD转化或者手工建模的方式布置到图形中。

（3）梁布置：根据结构图将梁通过CAD转化或手工建模的方式布置到图形中。

（4）楼板、楼梯：根据结构图布置楼板楼梯。

（5）墙体：如果有CAD图可以进行墙体转化，先转成外墙，再通过名称更换更换内墙。

手工建模则根据平面图直接进行绘制。

（6）门窗：如果有CAD图可先转化门窗表，再进行门窗转化。

如果手工建模可根据建筑平面图直接进行布置。

（7）过梁、窗台：根据结构说明中的过梁及门窗部分设置相关要求进行过梁、窗台等相关构件的布置。

（8）构造柱：根据结构说明中墙体结构的说明要求自动生成构造柱（9）圈梁：根据结构说明中墙体结构的说明要求布置圈梁及卫生间砼导墙等。

（10）零星构件：坡道台阶、阳台雨篷、散水等（11）图纸节点处理（12）形成建筑面积4、其他层布置，流程和第一层相同，有些构件类型一致的可以通过属性复制复制到其他楼层，如果定位和属性都一致的，可以通过楼层复制直接复制到其他层，节省建模时间。

5、顶层建模：其他步骤与首层相同，注意屋面布置的区别。

如果工程是坡屋面，可以通过设置斜板将坡屋面建模完成，再通过墙柱梁随板顶高调整所有的竖向构件高度即可。

如果是平屋面，女儿墙可以单独设置一层布置，与顶层楼梯间建在一起。

6、基础层建模：基础层建模前可以将首层的墙体和柱子复制到基础层，然后布置基础构件。

7、装饰建模先根据建筑说明将房间装饰、外墙、屋面装饰定义好，再根据平面图将装饰布置好即可。

注意装饰最好是等结构部分全部建模完成了再进行布置，避免无效装饰的形成。

台阶坡道、阳台雨篷的装饰可以通过平时常见的处理方法进行装饰量的处理。

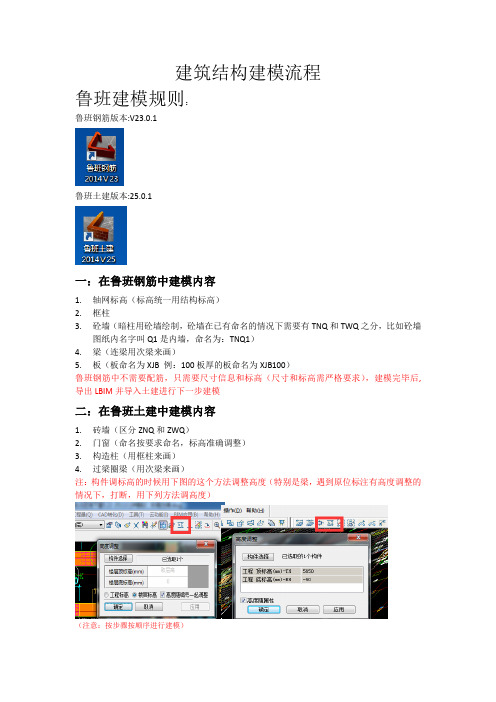

建筑结构建模流程
鲁班建模规则：
鲁班钢筋版本:V23.0.1
鲁班土建版本:25.0.1
一：在鲁班钢筋中建模内容
1.轴网标高（标高统一用结构标高）
2.框柱
3.砼墙（暗柱用砼墙绘制，砼墙在已有命名的情况下需要有TNQ和TWQ之分，比如砼墙
图纸内名字叫Q1是内墙，命名为：TNQ1）
4.梁（连梁用次梁来画）
5.板（板命名为XJB 例：100板厚的板命名为XJB100）
鲁班钢筋中不需要配筋，只需要尺寸信息和标高（尺寸和标高需严格要求），建模完毕后,导出LBIM并导入土建进行下一步建模
二：在鲁班土建中建模内容
1.砖墙（区分ZNQ和ZWQ）
2.门窗（命名按要求命名，标高准确调整）
3.构造柱（用框柱来画）
4.过梁圈梁（用次梁来画）
注：构件调标高的时候用下图的这个方法调整高度（特别是梁，遇到原位标注有高度调整的情况下，打断，用下列方法调高度）
（注意：按步骤按顺序进行建模）
Revit建模规则：
在鲁班建模的同时，Revit开始建模内容
1.门窗尺寸样式
2.基础（基础包括筏板承台桩等一切基础构件）
3.楼梯，扶梯
4.幕墙
5.坡道
（注意：按步骤按顺序进行建模）
鲁班Revit模型合并后建模要求：
1.饰面板（建筑与结构高差部分，命名SMB+板厚）
2.各层节点
3.各层台阶
4.各层栏杆
5.个性化绘制（场景，材质立面等等）
（注意：按步骤按顺序进行建模）
总体注：要使用统一的标高和轴网定位。

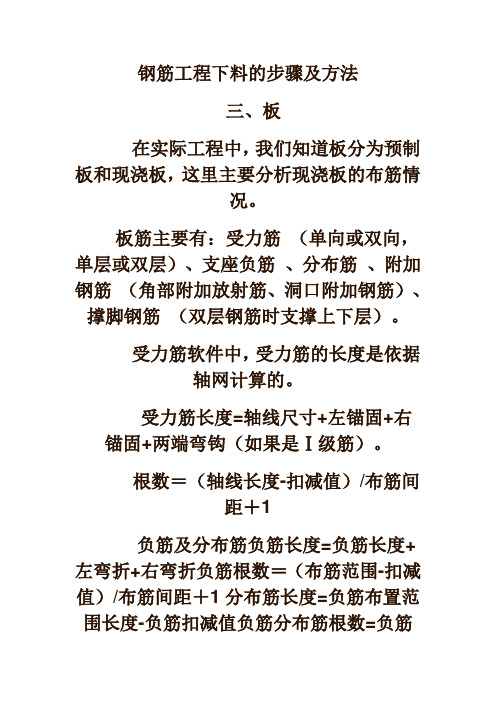

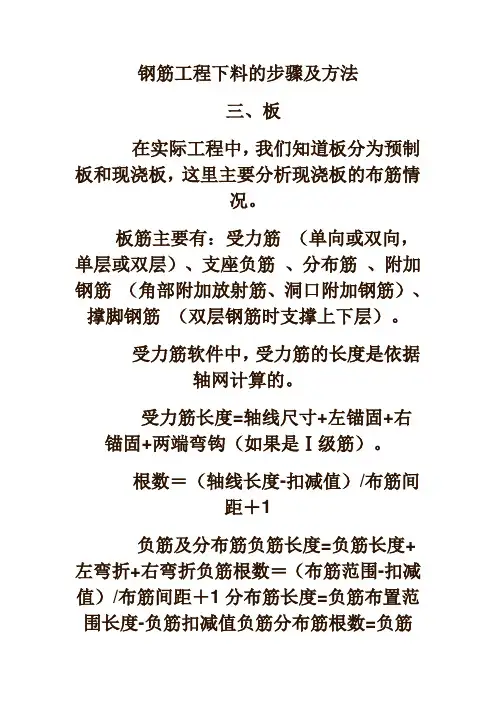

钢筋工程下料的步骤及方法三、板在实际工程中，我们知道板分为预制板和现浇板，这里主要分析现浇板的布筋情况。

板筋主要有：受力筋（单向或双向，单层或双层）、支座负筋、分布筋、附加钢筋（角部附加放射筋、洞口附加钢筋）、撑脚钢筋（双层钢筋时支撑上下层）。

受力筋软件中，受力筋的长度是依据轴网计算的。

受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ级筋）。

根数＝（轴线长度-扣减值）/布筋间距＋1负筋及分布筋负筋长度=负筋长度+左弯折+右弯折负筋根数＝（布筋范围-扣减值）/布筋间距＋1分布筋长度=负筋布置范围长度-负筋扣减值负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1三、附加钢筋（角部附加放射筋、洞口附加钢筋）、支撑钢筋（双层钢筋时支撑上下层）根据实际情况直接计算钢筋的长度、根数即可，在软件中可以利用直接输入法输入计算。

常见问题为什么钢筋计算中，135o 弯钩我们在软件中计算为11.9d？我们软件中箍筋计算时取的11.9D 实际上是弯钩加上量度差值的结果，我们知道弯钩平直段长度是10D，那么量度差值应该是1.9D，下面我们推导一下1.9D这个量度差值的来历：按照外皮计算的结果是100 0+300；如果按照中心线计算那么是：1000 -D/2-d+135/360*3.14*（D/2+d/2）*2+300，这里D取的是规范规定的最小半径2.5d，此时用后面的式子减前面的式子的结果是：1.87d≈1.9d.（一）施工工艺1、钢筋制作钢筋加工制作时，要将钢筋加工表与设计图复核，检查下料表是否有错误和遗漏，对每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。

施工中如需要钢筋代换时，必须充分了解设计意图和代换材料性能，严格遵守现行钢筋砼设计规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。

凡重要部位的钢筋代换，须征得甲方、设计单位同意，并有书面通知时方可代换。

鲁班钢筋软件操作技巧与实例分析3.1工程设置要点工程设置对整个工程的影响是联动的，所以工程设置是否准确影响到计算结果的准确性。

本章主要讲解工程设置中的要点和注意的部份，其它的基本操作方法详见帮助（F1）建模前几个需要注意的要点：1浏览建筑和结构图，熟悉设计说明，了解砼结构类型，砼等级、抗震等级（抗震设防烈度）、选用规范以及节点设置，以便做好工程设置及属性设置。

2直接影响钢筋计算长度的要素有：砼等级、抗震等级、选用规范，了解这样的基本参数才能正确地做好工程设置。

3找出图纸的规律：是否有标准层、是否存在对称或相同的区域等，对称位置可以镜像，相同的可以复制，避免重复建模；4查看看电子图，参照CAD转化注意事项一节，在转化前可以对CAD图纸做适当的修改，保证转化达到更高的成功率。

3.1.1计算规则图3-1-1-1（a）、图集的选择图集规范的选择，要选择03G和00G101之外，软件选用的其它的图集还包括：03G101-1(多坡屋面补充节点构造)03G101-2(平法楼梯构造)04G101-3(筏形基础及基础梁构造)04G101-4(现浇楼面与屋面板构造)06G101-6(独立基础、条形基础、桩基承台)（b）、抗震等级的选择抗震等级的选择，在下一步的楼层设置和以后的构件抗震等级都读取计算规则中的设置，可以单个设置以红色的表示同总体设置不一样。

（c）、弯钩增加值指单个的弯钩增加长度，对光面钢筋有效如【底筋，拉筋】，对单根增加的钢筋选择的弯钩形状同这里联动。

参数栏中的默认值来源：GB50204-2002，同时支持修改。

（d）、箍筋弯钩增加值。

指箍筋的两个弯钩增加的总长，软件中箍筋的计算公式为：周长+箍筋弯钩增加值，4209表示抗震箍筋，4218表示非抗震的箍筋，4219表示抗扭箍筋。

这几个数据表示钢筋的形状编号。

参数栏中的默认值来源：GB50204-2002，同时支持修改。

提示：23.8d的由来：23.8d=10d*2+1.9d*210d是弯钩的平直段长度，1．9d的由来，如图3-1-1-2图3-1-1-2半径为为1.25d+0.5d=1.75d；周长=2*3.1416*1.75d=11d，根据弧长计算式可得135°的弧长为=（11d/360°）*135°=4.13d，根据上式的下料长度为=4.13d-1d-1.25d=1.88约等于1.9，规范来源GB50204-2002 PS 16页，5.3钢筋加工。
