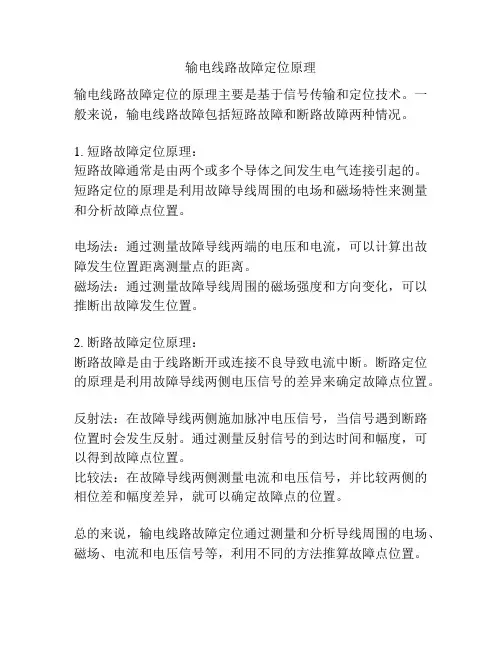

输电线路故障定位原理
输电线路故障定位的原理主要是基于信号传输和定位技术。
一般来说，输电线路故障包括短路故障和断路故障两种情况。
1. 短路故障定位原理：
短路故障通常是由两个或多个导体之间发生电气连接引起的。
短路定位的原理是利用故障导线周围的电场和磁场特性来测量和分析故障点位置。
电场法：通过测量故障导线两端的电压和电流，可以计算出故障发生位置距离测量点的距离。
磁场法：通过测量故障导线周围的磁场强度和方向变化，可以推断出故障发生位置。
2. 断路故障定位原理：
断路故障是由于线路断开或连接不良导致电流中断。
断路定位的原理是利用故障导线两侧电压信号的差异来确定故障点位置。
反射法：在故障导线两侧施加脉冲电压信号，当信号遇到断路位置时会发生反射。
通过测量反射信号的到达时间和幅度，可以得到故障点位置。
比较法：在故障导线两侧测量电流和电压信号，并比较两侧的相位差和幅度差异，就可以确定故障点的位置。
总的来说，输电线路故障定位通过测量和分析导线周围的电场、磁场、电流和电压信号等，利用不同的方法推算故障点位置。
根据不同的故障类型和定位条件，可以选择合适的原理和技术进行定位。

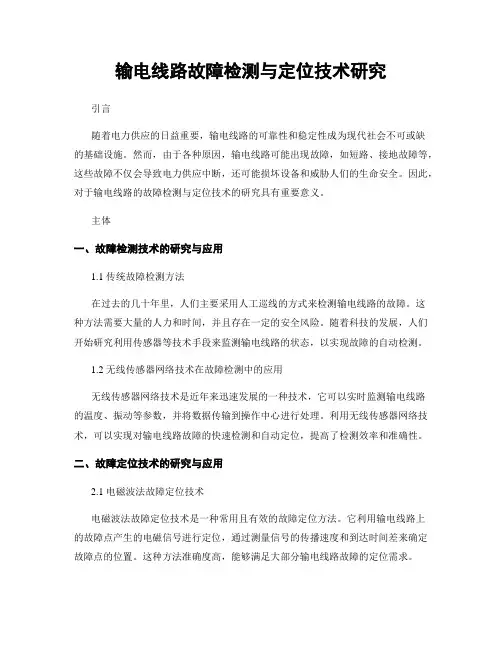

输电线路故障检测与定位技术研究引言随着电力供应的日益重要，输电线路的可靠性和稳定性成为现代社会不可或缺的基础设施。
然而，由于各种原因，输电线路可能出现故障，如短路、接地故障等，这些故障不仅会导致电力供应中断，还可能损坏设备和威胁人们的生命安全。
因此，对于输电线路的故障检测与定位技术的研究具有重要意义。
主体一、故障检测技术的研究与应用1.1 传统故障检测方法在过去的几十年里，人们主要采用人工巡线的方式来检测输电线路的故障。
这种方法需要大量的人力和时间，并且存在一定的安全风险。
随着科技的发展，人们开始研究利用传感器等技术手段来监测输电线路的状态，以实现故障的自动检测。
1.2 无线传感器网络技术在故障检测中的应用无线传感器网络技术是近年来迅速发展的一种技术，它可以实时监测输电线路的温度、振动等参数，并将数据传输到操作中心进行处理。
利用无线传感器网络技术，可以实现对输电线路故障的快速检测和自动定位，提高了检测效率和准确性。
二、故障定位技术的研究与应用2.1 电磁波法故障定位技术电磁波法故障定位技术是一种常用且有效的故障定位方法。
它利用输电线路上的故障点产生的电磁信号进行定位，通过测量信号的传播速度和到达时间差来确定故障点的位置。
这种方法准确度高，能够满足大部分输电线路故障的定位需求。
2.2 超声波法故障定位技术超声波法故障定位技术是一种利用超声波传导的原理来确定故障点位置的方法。
通过在输电线路上设置传感器，可以监测到故障点产生的超声波信号，并利用信号的传播速度和到达时间差来定位故障点。
这种方法适用于检测一些绝缘子串、绝缘子爬纵、接地故障等。
三、现有技术的挑战与未来发展3.1 数据处理与分析能力的提升随着传感器技术的不断进步，传感器采集到的数据量越来越大。
如何高效地处理和分析这些数据，成为现有技术面临的挑战之一。
未来的研究可以集中在数据处理算法的研究上，以提高数据的利用率和故障定位的准确性。
3.2 多传感器协同检测技术的应用目前的故障检测与定位技术主要依赖于单一传感器的监测。
电力配电线路故障原因分析及处理摘要：配电网是电网中重要的一环，它与电网的各种设备相连，电网发生故障后，电网将通过配网为客户供电。
当前配电线路运行中出现的问题很多，造成输电品质不佳，对电网的安全运行产生了很大的影响。
为提高配电线路的检修质量，必须对检修人员进行全面的分析，明确其主要原因，严格落实检修方案，增强安全意识，确保电网正常运行。
关键词：配电线路；线路故障；线路检修1电力系统配电线路常见故障1.1配电线路接地故障在电力系统中，通常将配电线路的接地划分为保护接地和工作接地。
其中，保护接地是指在电力设备的金属表面上设置接地装置，把电力设备内部的局部电流导入到地面，从而防止工人受到金属外壳的直接电击，从而避免了安全事故。
工作接地通常可分为三种类型，即中性点接地、防雷接地和塔接地。
通过中性点接地，可以使配电网的电压得到稳定；在雷击发生时，防雷接地能有效地阻止雷击对电力设施的损害；采用塔状接地，可以使电力装置的线路更加简单。
以上的接地技术在电力系统中起着举足轻重的作用，一旦有一种接地方式的缺陷，就会使配电系统的接地失效。
在设备安装过程中，配电线路具有设备正常运行、保护设备、减少故障等功能，对配电线路的正常运行也是保障检修人员生命安全的一项重要措施。
在配电网建设中，电力系统的接地网设计是建筑工人应重视的问题。
设备盖板、操作变压器、地杆等都是常见的保护接地设备，通常情况下，使用保护接地设备能使人身安全得到最大程度的保护。
在实际应用中，常忽略了保护接地设备的安装，严重影响了以后的使用。
若缺乏保护接地设备，将会使配电线路的绝缘点受到损坏，使电流过大、电压过高，长期下去，将会给电网带来极大的负荷，严重的会对电网的安全和生命安全产生不利的影响。
1.2配电线路短路故障鸟儿在这里逗留或筑巢，电线T型连接，角柱和绝缘开关的安装和连接不当，都会造成电力系统的短路。
鸟粪、鸟在飞行、着陆过程中展翅会导致绝缘子被污，从而导致线路短路；当鸟儿把树枝或其它物质搭在配电线路上时，会引起电力系统间的短路。
输电线路故障定位技术的研究与应用一、背景介绍输电线路作为能源传输的关键环节，在日常生产中承载着重要的作用。
然而，尽管我们对它进行精确设计和周密布置，线路故障仍时有发生。
由于电力输送带来的热力和电磁影响，输电线路经常暴露在极端环境下，在此情况下，比如线路受力不均衡导致的命令、灾害性天气和各种动植物的破坏，导致线路故障的概率大大增加。
对线路故障的定位技术的研究和应用，是保障电网安全、节约能源、满足人们生产生活使用需求的重要手段。
二、输电线路故障定位技术的分类目前，常见的输电线路故障定位技术分为以下两类：1. 传统的基于测量方法的检修与维修技术这类技术是传统的、被广泛使用的定位技术，它们的基本原理是通过测量得到被动和主动信号，来判断线路是否工作正常。
这些被动或主动信号包括高阻、低阻、自感、互感信号、故障电流、故障电压等等。
这些信号与物理参数之间的相互关系，可以通过测量来估计线路状态，并找出故障点。
这些测量方法包括：故障定位阻抗法、电磁波故障定位法、故障电压比较法、故障电流切比较法等等。
这类技术的优点是技术比较成熟，实现简单，可靠性好，但缺点是精度较低，精细的故障点无法准确定位，所以在检修中比较有限。
2. 基于计算机技术的高精度故障定位技术随着计算机技术的不断发展，计算机技术已经成为电力系统的重要辅助手段，在电力系统的故障诊断与定位方面，计算机技术的应用也日益增多。
此类技术的主要思想是通过传感器和数据采集设备获取目标信号，并将其转化为高精度的数字量，利用数学模型，在线路和系统等级上自动执行科学的数据处理和分析算法，精确定位故障点。
这类技术包括：人工智能算法、神经网络算法、遗传算法、模糊综合评估算法、模型预测控制算法、小波变换等等。
这类技术优点是精度高，无需人工干预，可靠且高效。
三、输电线路故障定位技术的应用如今，随着传感器技术、通信技术的快速发展，输电线路故障定位技术的应用被广泛关注，取得了显著的成效。
综述输电线路中的故障定位与原理重要性摘要：本文着重介绍了输电线路中的电缆故障的原因，故障性质及判断，电缆预定位方法，电力电缆故障点精确定位与电缆识别方法等方面进行多方面的分析，如何快速准确测出电缆故障是各供电部门的首要课题，本文重点分析电力电缆故障类型、及定位方法上做为探讨基础。
关键词：输电电线；线路故障；定位；原理分析在电力系统中，电能的传送是必须要通过导线来完成的，导线主要有架空线和电缆两种形式。
与架空线相比，电缆具有许多优点：如占地面积小，不受建筑物和路面等限制，主要敷设于地下，对人身安全比较有利。
其运行状况不易受雷击，风寄存器和鸟害等外界因素的影响。
对地电容为同级架空线的十倍以上，因而对提高电力系统的功率因数有利。
对通讯线路的干扰很小。
1、故障分类根据故障电阻与击穿间隙情况，电缆故障可分为开路、低阻、高阻与闪络性故障。
（1）开路故障。
电缆的各芯绝缘良好，但有一芯或数芯导体断开或虽未断开但工作电压不能传输到终端，或虽然终端有电压但负载能力较差。
（2）低阻故障。
电缆的一芯或数芯对地的绝缘电阻或芯与芯之间的绝缘电阻低于正常阻值较多，电阻值低于10zc（zc为电缆线路波阻抗）而芯线连接良好的。
一般常见的这类故障有单相接地、两相或三相短路或接地。
（3）高阻与闪络性故障。
电缆的一芯或数芯对地的绝缘电阻或芯与芯之前的绝缘电阻低于正常阻值较多，但高于10zc而芯线连接良好。
若故障点没有形成电阻通道，只有放电间隙或闪络性表面，此时故障即为闪络性故障，据统计，这两类故障约占整个电缆故障的90%。
2、故障原因电力电缆线路故障率和多数电力设备一样，投入运行初期（1-5年内）容易发生运行故障，主要原因是电缆及附件产品质量和电缆敷设安装质量问题；运行中期（5-25年内），电缆本体和附件基本进入稳定时期，线路运行故障率较低，故障景要原因是电缆本体绝缘树枝状老化击穿和附件呼吸效应进潮而发生沿面放电；运行后期（25年后），电缆本体绝缘树枝老化、电-热老化以及附件材料老化加剧，电力电缆运行故障率大幅上升。
电力系统中的输电线路故障定位电力系统是现代社会运转不可或缺的基础设施之一，而输电线路则是电力系统中连接各个电力站点以及用户的重要组成部分。
然而，在电力系统运行的过程中，输电线路可能会出现故障，这就对电力系统的正常运行带来了一定的影响。
因此，准确快速地定位输电线路故障是保障电力系统正常运行的关键。
输电线路故障的定位是指在输电线路发生故障后，通过一系列的测试和分析，找出故障发生的具体位置。
常用的故障类型有短路、接地故障以及断线等。
线路故障的定位是电力系统维护和运行管理的重要环节，对于提高电力系统的可靠性和经济性具有重要意义。
在电力系统中，输电线路故障定位主要通过以下几种方法进行：1. 基于电压、电流测量的方法：这种方法是最常用的一种定位方法。
通过监测故障前后的电流、电压波形，分析故障时的特征，可以确定故障发生的具体位置。
2. 基于信号的方法：这种方法是利用信号处理技术对故障信号进行分析，通过提取特征量来定位故障位置。
例如，可以利用高频信号监测技术对故障信号进行分析，从而识别故障位置。
3. 基于机器学习的方法：近年来，随着机器学习技术的发展，越来越多的研究开始应用机器学习算法来解决输电线路故障定位的问题。
这种方法通过对大量的历史故障数据进行学习，建立模型来预测故障位置，能够有效地提高定位的准确性和速度。
无论采用哪种方法，需要考虑多种因素来进行输电线路故障定位。
首先，需要考虑线路的拓扑结构以及线路参数等因素。
其次，还需要考虑故障发生时的线路状态，包括电流、电压等特征。
此外，还需要考虑线路上可能存在的故障类型，如短路、断线或接地故障等。
定位算法的选择也是一个重要的因素，不同的算法对于不同类型的故障有不同的适应性。
然而，在实际应用中，输电线路故障定位还面临一些挑战。
首先，电力系统是一个复杂的动态系统，受到许多外界因素的干扰，如天气变化、负荷变化等，这些因素都会对线路故障的定位结果产生一定的影响。
其次，定位精度和速度是衡量定位方法好坏的关键指标，如何提高定位精度和速度是一个很具挑战性的问题。
输电线路行波故障定位技术及其应用输电线路是电力系统的重要组成部分，其安全稳定运行对于保障电网供电可靠性至关重要。
然而，在输电过程中可能会发生各种故障，其中的行波故障是一种常见且严重的故障类型。
为了及时准确地定位行波故障，保障电网的稳定运行，研究人员和工程师们提出了多种行波故障定位技术，并将其广泛应用于电力系统中。
本文将从行波故障的基本概念入手，介绍行波故障定位的原理、方法及其应用情况。
一、行波故障定位技术的基本概念行波故障（Travelling wave fault）是指当输电线路发生故障时，在正常运行电压上以一定速度通过的电压和电流波动现象。
行波故障定位是指通过对行波信号的测量，通过分析行波信号的传播速度、传播路径等特性来确定故障点所在位置的技术。
行波故障定位技术具有定位精度高、实时性强、适用于高压大电流故障等优点。
二、行波故障定位技术的原理和方法1. 行波信号特性分析a. 行波信号的频谱分析：通过对行波信号的频谱特性进行分析，可以得到故障点所产生的频谱成分，从而判断故障类型。
b. 行波信号的传播速度分析：通过测量行波信号在输电线路上的传播速度，可以确定故障点的位置。
2. 行波故障定位方法a. 单端法：通过在故障发生点的一侧测量行波信号，根据行波的传播速度和传播时间计算得到故障点所在位置。
b. 双端法：通过在故障发生点两侧分别测量行波信号，根据行波信号的传播时间差和传播速度计算得到故障点位置。
三、行波故障定位技术的应用情况1. 定位器件的选择与设计a. 行波定位器件的选择：根据定位精度要求和电力系统特点选择合适的行波定位器件。
b. 行波定位器件的设计：根据输电线路的特点和故障类型设计行波定位器件，包括传感器、数据采集与处理装置等。
2. 实时监测与故障跟踪系统a. 行波信号的实时监测：通过在线监测行波信号，及时发现故障并识别故障类型。
b. 故障跟踪系统的建立：通过实时监测行波信号，并结合GIS（地理信息系统）技术等，建立故障跟踪系统，快速准确地定位故障点。

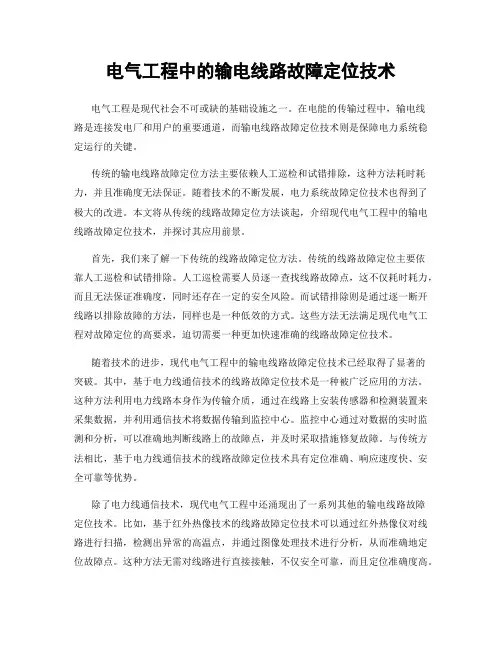

电气工程中的输电线路故障定位技术电气工程是现代社会不可或缺的基础设施之一。
在电能的传输过程中，输电线路是连接发电厂和用户的重要通道，而输电线路故障定位技术则是保障电力系统稳定运行的关键。
传统的输电线路故障定位方法主要依赖人工巡检和试错排除，这种方法耗时耗力，并且准确度无法保证。
随着技术的不断发展，电力系统故障定位技术也得到了极大的改进。
本文将从传统的线路故障定位方法谈起，介绍现代电气工程中的输电线路故障定位技术，并探讨其应用前景。
首先，我们来了解一下传统的线路故障定位方法。
传统的线路故障定位主要依靠人工巡检和试错排除。
人工巡检需要人员逐一查找线路故障点，这不仅耗时耗力，而且无法保证准确度，同时还存在一定的安全风险。
而试错排除则是通过逐一断开线路以排除故障的方法，同样也是一种低效的方式。
这些方法无法满足现代电气工程对故障定位的高要求，迫切需要一种更加快速准确的线路故障定位技术。
随着技术的进步，现代电气工程中的输电线路故障定位技术已经取得了显著的突破。
其中，基于电力线通信技术的线路故障定位技术是一种被广泛应用的方法。
这种方法利用电力线路本身作为传输介质，通过在线路上安装传感器和检测装置来采集数据，并利用通信技术将数据传输到监控中心。
监控中心通过对数据的实时监测和分析，可以准确地判断线路上的故障点，并及时采取措施修复故障。
与传统方法相比，基于电力线通信技术的线路故障定位技术具有定位准确、响应速度快、安全可靠等优势。
除了电力线通信技术，现代电气工程中还涌现出了一系列其他的输电线路故障定位技术。
比如，基于红外热像技术的线路故障定位技术可以通过红外热像仪对线路进行扫描，检测出异常的高温点，并通过图像处理技术进行分析，从而准确地定位故障点。
这种方法无需对线路进行直接接触，不仅安全可靠，而且定位准确度高。
另外，基于无线传感器网络的线路故障定位技术也是一种非常有前景的方法。
这种技术在输电线路上布置大量的无线传感器节点，通过节点之间的通信和数据传输来实现线路故障的实时监测和定位。
电力系统中输电线路的故障检测与定位
电力系统在现代生活中扮演着重要的角色。
然而，电力系统中输电线路的发生故障可能会给生产、生活带来不便，因此，输电线路的故障检测与定位至关重要。
一、输电线路故障检测
输电线路故障检测涉及到许多技术和装置。
其中最常见的是过流保护。
过流保护是指在输电线路中，当电流超过了设定值时，自动切断电路以保护设备。
此外，还有过压保护、跳闸装置等。
二、输电线路故障定位
输电线路故障定位可以根据故障类型的不同分为几种，常见的有短路故障和接地故障。
对于短路故障，在故障区域可以提供过程记录，其故障类型可以从过程记录中得出，然后确定故障点；而对于接地故障，则可以使用理论计算和实际测试相结合的方法来确定故障点。
除了这些基本方法外，进一步的技术也有所涉及。
例如，某些新的电力系统可能会使用微电网，这种系统中的输电线路将会使用智能感知技术和机器学习技术来进行故障检测和定位。
这些技术可以实现更准确的定位，并有效降低生产、生活成本。
三、结语
对于电力系统来说，输电线路故障的发生是经常出现的情况，
因此，对其进行故障检测和定位显得尤为重要。
随着技术的不断
进步，这些方法也将会不断完善和发展，我们相信在不远的将来，电力系统中的输电线路故障定位将会更为准确，从而进一步促进
电力工业的发展。

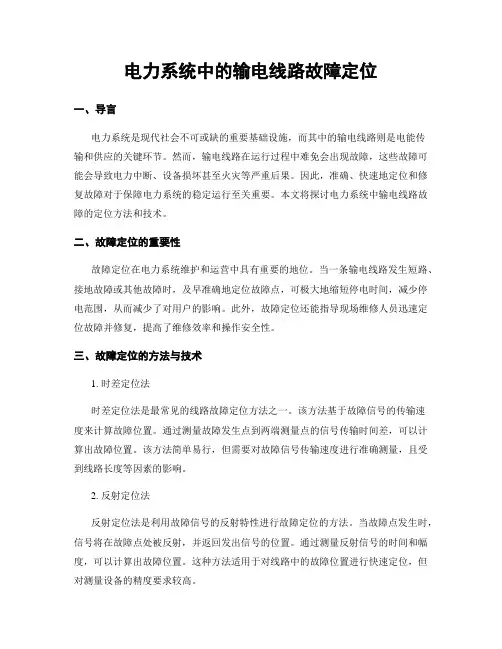

电力系统中的输电线路故障定位一、导言电力系统是现代社会不可或缺的重要基础设施，而其中的输电线路则是电能传输和供应的关键环节。
然而，输电线路在运行过程中难免会出现故障，这些故障可能会导致电力中断、设备损坏甚至火灾等严重后果。
因此，准确、快速地定位和修复故障对于保障电力系统的稳定运行至关重要。
本文将探讨电力系统中输电线路故障的定位方法和技术。
二、故障定位的重要性故障定位在电力系统维护和运营中具有重要的地位。
当一条输电线路发生短路、接地故障或其他故障时，及早准确地定位故障点，可极大地缩短停电时间，减少停电范围，从而减少了对用户的影响。
此外，故障定位还能指导现场维修人员迅速定位故障并修复，提高了维修效率和操作安全性。
三、故障定位的方法与技术1. 时差定位法时差定位法是最常见的线路故障定位方法之一。
该方法基于故障信号的传输速度来计算故障位置。
通过测量故障发生点到两端测量点的信号传输时间差，可以计算出故障位置。
该方法简单易行，但需要对故障信号传输速度进行准确测量，且受到线路长度等因素的影响。
2. 反射定位法反射定位法是利用故障信号的反射特性进行故障定位的方法。
当故障点发生时，信号将在故障点处被反射，并返回发出信号的位置。
通过测量反射信号的时间和幅度，可以计算出故障位置。
这种方法适用于对线路中的故障位置进行快速定位，但对测量设备的精度要求较高。
3. 电流变化定位法电流变化定位法是利用故障时电流变化的特性进行故障定位的方法。
当线路发生故障时，故障电流会导致故障点周围的线路电流发生变化。
通过测量线路的电流响应，可以找到故障点的位置。
这种方法适用于对大范围故障进行定位，但需要在故障发生后较长时间进行观测和分析。
四、故障定位的挑战和未来发展方向在电力系统运行中，故障定位面临着一些挑战。
首先，复杂的电力网络结构和线路参数会对故障定位的准确性产生影响。
其次，合理的接地系统和保护装置设置也是故障定位的关键因素。
此外，不同类型的故障（如短路、接地故障等）可能需要不同的定位方法和技术。
浅谈电力系统输电线路的故障定位与原理1电缆故障分类电缆故障从形式上可分为串联与并联故障。
串联故障是指电缆一个或多个导体（包括铅、铝外皮）断开。
通常在电缆至少一个导体断路之前，串联故障是不容易发现的，并联故障是指导体对外皮或导体之间的绝缘下降，不能承受正常运行电压。
实际的故障组合形式是很多的，几种可能性较大的几种故障形式是一相对地、两相对地和一相断线并接地。
根据故障电阻与击穿间隙情况，电缆故障可分为开路、低阻、高阻与闪络性故障。
1.开路故障。
电缆的各芯绝缘良好，但有一芯或数芯导体断开或虽未断开但工作电压不能传输到终端，或虽然终端有电压但负载能力較差。
2.低阻故障。
电缆的一芯或数芯对地的绝缘电阻或芯与芯之间的绝缘电阻低于正常阻值较多，电阻值低于10Zc而芯线连接良好的。
一般常见的这类故障有单相接地、两相或三相短路或接地。
3.高阻与闪络性故障。
电缆的一芯或数芯对地的绝缘电阻或芯与芯之间的绝缘电阻低于正常阻值较多，但高于10Zc 而芯线连接良好。
若故障点没有形成电阻通道，只有放电间隙或闪络性表面，此时故障即为闪络性故障，据统计，这两类故障约占整个电缆故障的90%。
2电缆线路故障原因电力电缆线路故障率和多数电力设备一样，投入运行初期（1～5 年内）容易发生运行故障，主要原因是电缆及附件产品质量和电缆敷设安装质量问题；运行中期（5～25 年内），电缆本体和附件基本进入稳定时期，线路运行故障率较低，故障主要原因是电缆本体绝缘树枝状老化击穿和附件呼吸效应进潮而发生沿面放电；运行后期（25 年后），电缆本体绝缘树枝老化、电- 热老化以及附件材料老化加剧，电力电缆运行故障率大幅上升。
随着运行时间的不断增长，机械损伤、护层的腐蚀、过电压、材料缺陷以及设计制作工艺的问题等导致故障时有发生。
3电缆故障性质的判断所谓故障的性质，就是确定：故障电缆电阻是高阻还是低阻；是闪络还是封闭性故障；是接地、短路、断线，是单相、两相，还是三相故障。
输电线路故障录波与定位技术发布时间：2022-09-07T18:15:15.297Z 来源：《福光技术》2022年18期作者：何春林[导读] 为了能够对输电线路故障实现准确定位，系统排查故障，提高供电稳定性。
本文在阐述输电线路故障概念的基础上，对输电线路故障定位技术进行了简要的探讨，以供相关的工作人员参考借鉴。
何春林中国能源建设集团湖南省电力设计院有限公司湖南长沙 410000摘要：为了能够对输电线路故障实现准确定位，系统排查故障，提高供电稳定性。
本文在阐述输电线路故障概念的基础上，对输电线路故障定位技术进行了简要的探讨，以供相关的工作人员参考借鉴。
关键词：输电线路；故障；录波；定位；技术1输电线路故障输电线路故障(transmissionlinefault)主要指的是输电线路的组成部件因其电气、机械性能的损坏，或因输电线路导线、其他带电部分对地或其之间的绝缘损坏，而引起的输电线路的故障。
2输电线路故障原因分析1、短路故障产生短路故障的基本原因是不同电位的导体之间的绝缘击穿或者相互短接而形成的，分为三相线路短路及两相线路短路。
2、断路故障断路是最常见的故障，断路故障最基本的表现形式是回路不通。
在某些情况下，断路还会引起过电压，断路点产生的电弧还可能导致电气火灾和爆炸事故。
三相电路中的断路故障：三相电路中，发生一相断路故障，一则使电动机因缺相运行而被烧毁；二则使三相电路不对称，其中的相电压升高，造成事故。
三相电路中，如果零线断路，则单相负荷影响更大。
3、线路接地故障线路接地一般有如下原因：线路附近的树枝等碰及导线；外因破坏造成导线断开落地等。
3输电线路故障定位原理1、故障点位于区间内监测终端分布安装于交流输电线路M和N位置，装置安装方向均朝B变电站方向，如下图所示：故障发生在M和N点区间外一侧的C点处。
故障发生后，短路电流均由母线流向线路故障点C，所以监测终端M处与监测终端N处所监测到的短路电流相位相同。
对电力系统中高压输电线路进行分析摘要：电力工业是我国的基本产业之一，其中，高压输电线路作为国家电网的骨干网架，它连接着各个区域电网，在电力系统中占有举足轻重的位置。
并且，本文主要阐述我国高压输电线路的发展状况、故障定位技术以及应用领域。
关键词:电力系统；高压输电线路；故障定位我国的电力负荷在电力系统中出现了分布不均匀现象，例如电力负荷最多是在东部地区，最少则是在西部地区。
所以，需要建立水电基地在能源中心，再将产生的电能输送到电力负荷较多的地区，从而根本上解决电力负荷不均的问题。
然而如果想要进行跨区域，远距离输送大容量的电力，就要使用拥有能够远距离输送大容量电力这种功能的高压输电技术，并且这样可以减少线路走廊的搭建，对建立坚强的电力系统有很大帮助。
所以我国电网的主网架选用高压线路时非常有必要的。
1 我国高压输电线路的发展状况目前，我国的高压输电线路是以220kV、330kV、500kV 的交流输电和几条500kV 的直流输电线路共同组成骨干网架的。
其中，各个大区域电网之间联网线路达到“三交三直”6条联网线路。
而且，交流高压输电线路具有输送容量大、送电距离长、线路损耗低以及联网能力强等优点。
所以，通过交流高压同步联网，可以大大缩短电网间的电气距离，从而提高稳定维持的水平。
2 对高压直流输电线路的可靠性进行研究随着我国高压直流输电线路技术的不断发展与进步，高压直流输电线路的可靠性已经成为影响整个电力系统安全运行的重要因素之一。
其中，高压直流输电线路的技术主要被应用于远距离大功率输电场合中，所以对高压直流输电线路的可靠性要求很高。
因此，为了提高高压直流输电线路的可靠性，可以注意以下几方面:(1)加强高压直流输电线路可靠性的管理，建造以可靠性管理为中心的直流输电线路系统。
并且，还要建立全面的可靠性管理体系，进一步制定和完善直流系统的管理流程，从而保证高压直流输电线路的可靠性指标达到稳步增长。
(2)整修系统是造成能量利用率降低的主要影响因素，因此，我们应当从技术和管理这两个方面下手，逐步减少系统修复的时间，以科学合理地先进技术来进行有效的的维修措施，这样可以提高整个电力系统能量的最大利用率。
输电线路故障点定位方法初探摘要：输电线路在运行过程中，受各种因素的影响，可能会出现相应的故障和问题，而想要及时对故障进行排除，保证电力的可靠传输，需要做好故障点的定位工作。
本文结合输电线路故障定位的重要性，对三种比较常见的定位方法进行了分析，希望能够为输电线路的稳定可靠运行提供良好的保障。
关键词：输电线路；故障点；定位方法最近几年，伴随着经济发展速度的持续加快，电力行业也得到了飞速发展，高压乃至超高压输电线路的数量越来越多，对于线路运行的稳定性和安全性也提出了更加严格的要求，在这种情况下，必须高度重视故障点的准确定位，确保故障发生时能够迅速找到故障的具体位置，做好相应的处理和应用。
1 输电线路故障定位的重要性输电线路本身的长度较大，而且一些架空敷设的高压线路穿行于山林、旷野等人迹罕至的区域，一旦发生故障，对于故障点的准确定位就会显得极其重要。
通过可靠的故障定位技术和定位方法，能够有效减少故障巡查的工作量，缩短故障查找和处理的时间，减少故障引发的损失。
具体来讲，输电线路故障定位的重要性体现在四个不同的方面，一是能够有效减少故障处理的时间，实现电力的快速回复。
应用合理的故障定位技术，能够帮助检修人员实现对于故障区域或者具体位置的快速判定，从而减少了不必要的巡线工作，在得到准确的故障点位置后，检修人员可以明确目标，直奔故障所在的区域，极大的减少了故障处理的时间，提高了故障处理的效率；二是可以对故障原因进行分析，故障定位技术的应用，能够精确实现对于故障点的定位，使得电力检修人员根据故障的具体位置和表现，判断故障产生的原因，为故障的处理和应对提供了便利，也方便进行故障的有效预防，减少其重复发生；三是能够确定线路薄弱点，受各种因素的影响，输电线路在运行过程中，可能会出现瞬时故障，而这些故障多发于输电线路的薄弱环节，对于线路的安全稳定运行威胁较大。
应用故障定位技术，检修人员可以更好的对线路中的薄弱环节进行分析和明确，继而采取切实有效的保护措施，减少瞬时故障发生的可能性，避免线路出现永久性故障；四是能够减少经济损失，输电线路故障无论大小，都必然会造成相应的经济损失，相对而言，故障持续时间越长，则造成的危害和损失越大。
解析输电线路运行故障和处理措施输电线路是电力系统中重要的组成部分，它承担着输送大量电能的重要任务。
由于各种原因，输电线路在运行过程中可能会出现各种故障，对电力系统造成不利影响。
针对输电线路运行故障，我们需要及时解析故障原因，并采取有效的处理措施，以确保电力系统的安全稳定运行。
一、输电线路运行故障的种类和原因1. 线路短路故障线路短路故障是输电线路中常见的故障类型，其主要原因包括设备老化、外部因素（如闪电、树木、动物等）引起的外部短路、设备设计缺陷等。
短路故障会导致电力系统中断，甚至引发电力设备损坏和人身伤亡。
线路断线故障是指输电线路中出现导线或地线断裂的情况。
其主要原因包括金属疲劳、外部因素（如风、冰雪等）引起的力学破坏、设备连接不良等。
断线故障会导致输电线路停电，影响电力供应。
线路接地故障是指输电线路中出现接地故障，导致电流通过接地故障点流向大地。
其主要原因包括绝缘老化、设备污秽、异物侵入等。
接地故障会导致电力系统过载、设备损坏，甚至火灾等危险情况。
针对输电线路运行故障，我们需要及时解析故障原因，确定故障类型和位置，为后续的处理工作提供依据。
解析方法主要包括以下几个方面：1. 线路巡视和检测定期进行线路巡视和检测工作，发现线路设备的异常情况，及时进行处置。
巡视检测包括对输电线路设备的外观检查、绝缘测量、接地电阻测量等，可以及时发现潜在故障隐患。
2. 故障定位技术利用故障定位技术对输电线路故障进行定位，确定故障位置，为后续的处理工作提供准确的数据依据。
故障定位技术主要包括高压脉冲法、反射法、波形分析法等，可以有效提高故障定位的准确性和效率。
对输电线路故障进行深入分析，找出故障的根本原因，为后续的处理工作提供理论支持。
线路故障分析主要包括对故障前因后果的分析、故障现象的描述、故障原因的判断等，可以有效提高故障解析的水平。
针对不同类型的输电线路运行故障，我们需要采取相应的处理措施，及时排除故障，恢复输电线路的正常运行。
输电线路的电力电缆故障定位技术随着电力系统的发展和规模的扩大，输电线路的安全稳定运行对于电力供应的可靠性至关重要。
然而，由于电力电缆可能会遭受不同类型的故障，及时准确地定位故障点成为了迫切需要解决的问题。
本文将介绍一些常用的电力电缆故障定位技术，以助于提高电力系统的可靠性。
一、绝缘电阻法绝缘电阻法是一种通过测量电力电缆绝缘电阻来定位故障点的方法。
该方法适用于发生绝缘破裂、接地或局部短路等故障的情况。
具体实施过程包括：1. 断电：首先需要切断电力电缆的供电，确保施工过程的安全性；2. 清洁：清洁故障点周围的接地体和绝缘面，以确保测试的准确性；3. 测试：利用测试仪器测量电缆两端的绝缘电阻，并记录测量结果；4. 分析：根据测量结果进行故障点的定位。
二、时间绘图法时间绘图法是一种通过测量电力电缆两端的故障前后电压和电流波形来定位故障点的方法。
该方法适用于发生线路接地、短路等故障的情况。
具体实施过程包括：1. 断电：同样需要先切断电力电缆的供电，确保施工过程的安全性；2. 连接测量设备：将测量设备连接到故障线路的两端，包括电流互感器和电压互感器等；3. 测量：进行故障前后的电压和电流波形测量，并记录相应的数据；4. 分析：通过对比和分析波形数据，可以确定故障点所在的位置。
三、反射法反射法是一种通过测量电力电缆上信号的反射情况来定位故障点的方法。
该方法适用于发生局部绝缘破裂或局部短路等故障的情况。
具体实施过程包括：1. 发射信号：首先，向电力电缆中注入带有特殊频率的信号；2. 接收信号：利用接收器接收由故障点反射回来的信号，并记录信号强度和时间；3. 分析：通过分析信号的强度和时间，可以定位故障点所在的位置。
四、红外热像法红外热像法是一种通过测量电力电缆表面的热分布情况来定位故障点的方法。
该方法适用于发生高阻值接地、局部短路等故障的情况。
具体实施过程包括：1. 检查设备：确保红外热像仪工作正常，并进行必要的校准；2. 检查环境：确保测试环境没有干扰，例如没有阳光直射等；3. 观察：通过红外热像仪观察电力电缆表面的热分布情况，寻找异常热点；4. 定位：根据异常热点的位置确定故障点所在的位置。
论电力系统中输电线路的故障定位与原理分析摘要：在电力系统中, 电能的传送是通过导线来完成的, 导线主要有架空线和电缆两种形式。
以下本文结合笔者工作经验，从五个方面对输电线路中电缆的故障分类、原因、性质、电缆预定位方法及电缆故障点精确定位与电缆识别方法进行了分析，希望能和同行技术人员共同学习、进步。
关键词：电力系统输电线路定位故障原理分析1电缆故障分类电缆故障从形式上可分为串联与并联故障。
串联故障是指电缆一个或多个导体(包括铅、铝外皮)断开。
通常在电缆至少一个导体断路之前,串联故障是不容易发现的,并联故障是指导体对外皮或导体之间的绝缘下降,不能承受正常运行电压。
实际的故障组合形式是很多的, 几种可能性较大的几种故障形式是一相对地、两相对地和一相断线并接地。
根据故障电阻与击穿间隙情况, 电缆故障可分为开路、低阻、高阻与闪络性故障。
1.开路故障。
电缆的各芯绝缘良好,但有一芯或数芯导体断开或虽未断开但工作电压不能传输到终端, 或虽然终端有电压但负载能力较差。
2.低阻故障。
电缆的一芯或数芯对地的绝缘电阻或芯与芯之间的绝缘电阻低于正常阻值较多,电阻值低于10zc(zc 为电缆线路波阻抗)而芯线连接良好的。
一般常见的这类故障有单相接地、两相或三相短路或接地。
3.高阻与闪络性故障。
电缆的一芯或数芯对地的绝缘电阻或芯与芯之间的绝缘电阻低于正常阻值较多,但高于10zc 而芯线连接良好。
若故障点没有形成电阻通道,只有放电间隙或闪络性表面,此时故障即为闪络性故障,据统计,这两类故障约占整个电缆故障的90%。
2电缆线路故障原因电力电缆线路故障率和多数电力设备一样, 投入运行初期(1～5 年内)容易发生运行故障,主要原因是电缆及附件产品质量和电缆敷设安装质量问题;运行中期(5～25 年内),电缆本体和附件基本进入稳定时期,线路运行故障率较低,故障主要原因是电缆本体绝缘树枝状老化击穿和附件呼吸效应进潮而发生沿面放电;运行后期(25 年后),电缆本体绝缘树枝老化、电- 热老化以及附件材料老化加剧,电力电缆运行故障率大幅上升。
随着运行时间的不断增长，机械损伤、护层的腐蚀、过电压、材料缺陷以及设计制作工艺的问题等导致故障时有发生。
3电缆故障性质的判断所谓故障的性质, 就是确定: 故障电缆电阻是高阻还是低阻; 是闪络还是封闭性故障; 是接地、短路、断线, 是单相、两相, 还是三相故障。
根据电缆故障性质的判断, 我们可以采取相应的试验手段以便于快速、准确地测定电缆故障点，若电缆故障为低阻故障, 我们则采用脉冲法。
若电缆故障为高阻故障,我们则采用冲击高压闪络法。
1.运行中的电缆发生故障时, 预报警并显示则有可能是电缆短路或接地故障, 此类故障有可能由于短路接地电流大而造成断线故障。
2.预防性试验中发现的故障多为高阻故障。
3.对故障电缆进行绝缘电阻测定及导通试验。
用2500v 兆欧表测量电缆芯线对地和相间的绝缘电阻来判断电缆故障是对地还是相间, 是高阻还是低阻故障, 如绝缘电阻较低时, 则可用500v—1000v 兆欧表测量。
导通试验时, 将电缆芯线之间在一端短接起来, 在另一端用万用表测量电缆芯线间的电阻,来判断电缆是否断线故障。
电缆故障确定后, 首先选择最简便、快速、准确的寻测方法。
4电缆预定位方法由于电力电缆产品在发展过程中不断采用新的绝缘材料, 因而电缆的绝缘电阻也不断增高, 过去使用的一些探测方法已经不能满足需要, 因为使用以往的故障探测法, 对于高阻故障, 必须经过“烧穿”才能进行探测, 电缆故障点的烧穿, 要花费大量的时间、电力、设备和人力, 这在故障探测中, 是花时间最多, 最难进步的一步, 目前广泛采用的是脉冲反射法, 即闪测法, (利用故障点闪络进行测距的仪器, 简称为闪测仪)进行故障测寻, 从而使故障可不经烧穿就能直接进行粗测。
这种方法的优点是: 探测快、精度高、适应性强, 所用仪器轻便, 即可节省时间, 又可节省人力, 我们多利用脉冲反射法, 和冲闪法能够准确的寻找到各种类型的电缆故障, 下面就电缆故障的性质和寻测方法进行一下分析: 若电缆故障为低阻故障, 我们则采用脉冲法。
若电缆故障为高阻故障,我们则采用冲击高压闪络法。
4.1 脉冲法用脉冲法测寻低阻电缆故障脉冲法是电缆测试中最简便和直观的寻测方法。
其准确度很高。
它可直观从闪测仪中观察出故障点是短路还是开路故障。
并且可以从示波器标准距离刻度上直接推算出故障点距测量端的距离。
脉冲法接线如下图方, 如: 故障点、电缆终端。
在该点处被反射回去。
测量发送脉冲和反射脉冲的时间差就可以确定故障点的位置。
故障点的距离:利用公式l=1/2vt …… (1) 求出t—为标准波时间差v—电波在电缆中的传播速度由于电缆的绝缘材料不同, 电波在其中的传播速度也不同, 可参照表一。
故障的性质类型, 由反射脉冲极性快定。
如发射正脉冲短路故障将产生负反射; 开路故障(包括电缆终端)将产生正反射。
如果发送的脉冲为一个正脉冲, 脉冲法测定短路故障及开路故障波形如下图。
4.2 电感冲闪法用冲闪法测寻高阻电缆故障根据我厂多年来电缆在运行中及预防性试验中所发生的电缆故障情况看来。
电缆故障的70%以上是高阻故障, 特别是在预防性试验时发生击穿的故障90% 以上是高阻故障。
冲击高压闪络法更适合任何类型的高阻故障。
并且试验方法简便、准确、快速。
⑴电感冲闪法：冲击高压闪络法根据在测试时, 分为电感冲闪法和电阻冲闪法。
不同之处只是与球形间隙相串联的电感线圈l 可改为电阻。
两种方法其原理相似, 但电感冲闪法使用更加广泛。
在高阻电缆故障寻测时多使用此方法。
下面仅对电感冲闪法的原理进行一下简单分析。
⑵工作原理:电源接通后, 电流通过调压器、变压器整流对电容器充电, 当充电电压达到一定数值时, 球间隙js 波击穿, 电容器c 的电压通过球间隙的短路电弧和一小电感l 直接加到电缆的测量端。
这个冲击电压波沿电缆向故障点传播。
只要电压的峰值足够大, 故障点就会因电离而放电, 故障点放电所产生的短路电弧便沿电缆送出的电压波反射回来。
其故障点的理想波形如图四, 只要测出波形的第一个上突跳拐点t1 和下一个下突跳点t2 间的时间间隔, 便可以利用l=1/2vt 算出故障点距测试端的距离。
如: 电缆为油浸电缆, 电波在油浸纸绝缘电缆中传播速度v=160m/μs 其故障点距离l=1/2vt=80×4=320 米以上的脉冲法和闪络法的分析都是一些标准电缆所测的波形都是理想波形。
在实际中, 由于电缆的长短, 故障点的不同。
尤其是电缆的绝缘材料不同。
实测的波形都不是一些理想波形。
这就要求我们在测量时应根据一些具体情况, 将一些参数进行调整使其波形接近理想波形, 以便准确无误确定故障点的位置。
5电力电缆故障点精确定位与电缆识别方法5.1 声测法声测法是电缆故障定点的主要方法，多用于测试高阻、闪络性故障和分部低阻故障。
使用的设备与冲闪法相同，对于电缆护层烧穿的故障，可以直接听到故障点的发电，对于未烧穿的故障，采用声电转换器将很小的震动波转换成电信号，进行放大处理，用耳机来倾听，听测出最响点即位故障点位置。
5.2声磁同步法在实际测试中，环境噪声的干扰增加了声测法准确辨别的难度。
由于故障点放电时，除了产生电声外，还会产生高频电磁波向地面传播。
通过同时接收声波和电磁波方法来判断当前的声波是否由故障点放电引起。
这就是声磁同步法，它是对声测试方法的改进，提高抗干扰能力。
5.3音频感应法当电缆发生相间短路、相地短路及三相对地短路时，由于电缆故障点电阻等于零，放电间隙被短路，采用声测法和声磁同步法测试时，故障点放电声音微弱，无法进行定位。
而音频感应法采用向导体通1khz左右的音频电流，在地面上用音频线圈探头沿被测电缆方向接收电磁场信号，并将之送入放大器，再将信号送入耳机或仪表。
相间短路或相间短路并接地故障测试时，接收线圈垂直或平行放置于电缆接收信号，当线圈沿电缆上方移动时，会听到声响有规则的变化，在故障出时声响会增强，过来故障点时，声响会明显变弱或中断。
但是，对于单相接地故障，采用一般的电感线圈在电缆的全长上接收到的信号基本没有变化，可以通过差动线圈接收的方法，两个线圈的信号相减，抵消从地流过电流产生的磁场，接收器收到的信号只反映导体与金属护套之间流动的电流产生的磁场，在故障点前接收器能收到一个沿电缆变化的信号，而在故障点后，由于没有导体电流，所以接收器接收到的信号为零5.4电缆识别方法对于多条电缆并排敷设的情况，在寻找和排除电缆故障点时，需要区分出哪条是要寻找的电缆。
由于通电导体周围的磁场强度与导体的距离成反比，并且电缆的某一相导体不在电缆的轴线上，所以可以通过在电缆的导体对地或两异体之间入音频电流信号，利用探测仪接收电缆周围磁场的变化，来判断所要寻找的电缆。
6结束语电缆主要敷设于地下, 对人身安全比较有利。
由于其具有占地面积小、不受建筑物限制,运行状况不易受雷击。
对地电容为同级架空线的十倍以上, 因而对提高电力系统的功率因数有利。
为保证电缆的正常运行，施工制作电缆头、中间头过程中，应严格把控好制作方式方法，对密封工艺过程应做到细致认真，电力施工技术人员应努力学习，不断地接受新工艺新技术，积累工作经验，为电力电缆的安全运行提供保障。
注：文章内所有公式及图表请用pdf形式查看。
