电梯停电应急装置HCYD13T型使用说明书V3.10

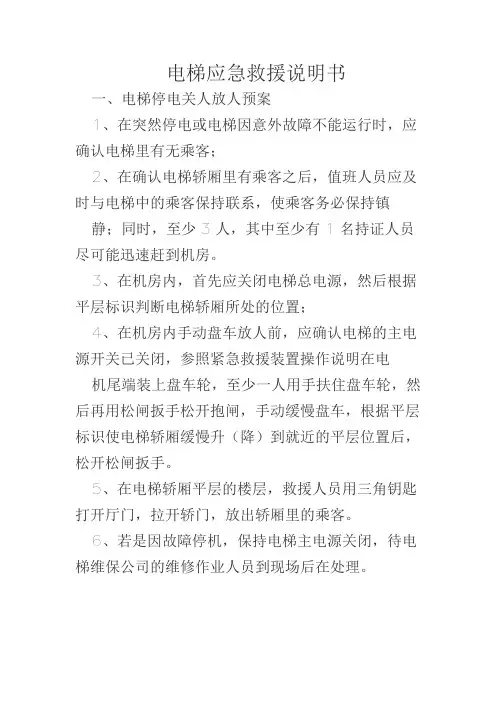

电梯应急救援说明书一、电梯停电关人放人预案1、在突然停电或电梯因意外故障不能运行时，应确认电梯里有无乘客；2、在确认电梯轿厢里有乘客之后，值班人员应及时与电梯中的乘客保持联系，使乘客务必保持镇静；同时，至少3人，其中至少有1名持证人员尽可能迅速赶到机房。

3、在机房内，首先应关闭电梯总电源，然后根据平层标识判断电梯轿厢所处的位置；4、在机房内手动盘车放人前，应确认电梯的主电源开关已关闭，参照紧急救援装置操作说明在电机尾端装上盘车轮，至少一人用手扶住盘车轮，然后再用松闸扳手松开抱闸，手动缓慢盘车，根据平层标识使电梯轿厢缓慢升（降）到就近的平层位置后，松开松闸扳手。

5、在电梯轿厢平层的楼层，救援人员用三角钥匙打开厅门，拉开轿门，放出轿厢里的乘客。

6、若是因故障停机，保持电梯主电源关闭，待电梯维保公司的维修作业人员到现场后在处理。

二、机房失火救援方案1、在发现电梯机房失火后，救援人员应迅速赶到机房，关闭机房内所有电气开关；2、用干粉灭火器或电气专用灭火器，禁止使用其它类型的灭火设施，以免损害电气元件；3、在灭火之后，应调查起火原因；4、电梯公司持证维修人员对控制屏内进行清理，检查电气元件，确认所有元件正常后，再启动电梯进行调试运行。

三、井道底坑进水1、在发现井道（底坑）进水后，应及时关闭电梯主电源开关，使电梯停止运行，待持证维修人员到现场后处理。

2、若可能，电梯使用单位应及时排除底坑积水，打开最底层的厅门并做好危险防护措施，使井道能及时得到通风。

3、维修人员到现场后，首先到轿顶，清理轿顶积水，吹干轿顶控制柜及其它电气元个，检查轿顶线路，若有损坏，应修复。

4、再到底坑，检查底坑中各种电气开关及操作盒的完好性，若有进水或打湿，应吹干之后再检查，如有损坏应修复。

5、电梯使用单位应调查出事原因，采取相应措施，以防止发生类似的事件。

四、电梯机房钥匙（三角钥匙）保管制度1、电梯机房钥匙及三角钥匙应由持证人员专人负责保管。

停电应急平层　装置说明　西安安迪斯电梯有限公司目录1.概要1.1简单描述 (2)1.2功能要求 (2)2.技术数据2.1电气性能 (3)2.2接口与连接原理 (3)2.3外形尺寸 (5)3.使用说明3.1工作原理 (5)3.2结构与工作程序 (6)3.3装置与电梯连接 (7)3.4工作指示 (7)3.5蓄电池充电及保护 (8)3.6使用注意事项 (9)3.7附图 (10)4.现场安装及调试4.1开箱检验 (12)4.2安置疏散装置 (12)4.3蓄电池连接 (12)4.4疏散装置自检 (13)4.5装置与电梯的联接 (15)4.6装置调试 (16)1.概要1. 1简单描述普通客梯，当外电网突然停电、以及电气设备出现故障而失电等断电情况时，就会使运行的轿厢突然停止，将乘客困在轿厢中。

对于供电比较紧张的地区和电梯使用比较频繁的场合，诸如宾馆、饭店、办公楼、住宅楼等高层建筑，处理因停电或故障而发生的电梯滞留乘客现象是很必要的。

当在原有电梯上配备一台电梯应急疏散装置后，不仅可以保证乘客的安全疏散，而且相应的增强了电梯的整体性能。

因此，目前国内外不仅仅在客梯上配备有疏散装置。

即使在客货两用梯及某些货梯也配备有疏散装置。

ARD( Automatic Rescue Device 自动平层救援装置或叫做自动疏散装置)即当电源故障时，如电梯正处在两层楼之间，自动救援装置将启动以慢速拖动轿厢到上方向或下方向最近的楼层。

平层后，自动打开厅门轿门放人。

WSD-818X2应急自动平层救援装置采用了当代先进的工业驱动技术和变频调速技术。

它由微电脑控制电路、停电检测电路、继电器组、充电及保护电路、UPS（包含免维护蓄电池）和逆变器等功能模块构成，故而性能稳定，运行可靠。

装置在设计时已经全面考虑到与电梯相配的电气隔离与接口电路，用户不需要更改与增添任何机械配件和电气元件，对用户的安装和使用将十分方便。

安装后，只要将开关置于工作状态，那么在没有断电的情况下，装置处于充电状态；一旦断电发生，装置立即自行启动，根据反馈的平层信号和电动机转子位置信号，驱动曳引电动机，将轿厢内的乘客疏散到就近的楼层。

电梯停电应急装置说明书一. 概述本公司根据《电梯制造与安全规范》（GB758-2003，EQUEN81-1：1998）的部分内容设计出SWD-EPS系列电梯应急救援设备，能迅速准确解救出被困人员。

SWD-EPS系列电梯应急救援装置能与国内外各种电梯配套使用，是宾馆、饭店、办公楼、医院、住宅等高层建筑必不可少的安全装置。

主要技术参数（1）输入电压：三相380 V；（2）蓄电池组：12 V 17AH/24 AH× 4；（3）可驱动电梯的功率：≤ 38KW （特殊规格或 > 38KW 另予注明）。

（4）空气中不得含有爆炸、腐蚀性等有害气体或尘埃。

二. 工作原理SWD-EPS系列电梯应急装置工作原理如图1所示：1）电源检测当三相交流电源正常供电时，电梯应急装置内的电源检测回路给出交流输入电源正常的信号，该装置的蓄电池组通过充电回路自动浮充，使之保持额定工作电平状态。

充电回路具有过充、短路和过流等保护功能。

2）应急运行当电梯突遇停电或电梯控制系统发生故障而停止运行时，应急装置的应急控制系统会立即检测电梯状态，自动投入应急救援。

首先电源接触器KP断开，从而断开三相电源YG2、YG4、YG6与电梯控制柜主变压器输入电源YG1、YG3、YG5的连接，接着检查安全回路及门锁回路是否正常，若正常则启动直流变换器给门机控制系统和门区传感器供电，继电器JN，PZ的常开接点闭合。

应急装置检测到平层信号，继电器D0吸合，其常开接点闭合，门机系统得到所需要的电压及开门信号而起动，将轿门和厅门同时打开；如果轿厢不在平层位置，则接触器KDP常开触点闭合，由直流变换器给抱闸回路供电，打开抱闸，三相逆变回路输出的电压经KR给曳引机供电，使之起动，牵引轿厢向一定方向运行,轿厢运行至平层位置停下。

三相逆变电压停止输出，合上抱闸。

轿门、厅门打开后，应急装置上述接触器的触头和继电器的触点全部恢复到应急运行前的状态。

三相交流电源恢复与电梯控制系统的连接，结束应急运行，自动关断应急装置电源。

电梯停电自动救援操作装置及其检验发表时间：2020-12-11T06:18:14.593Z 来源：《中国科技人才》2020年第23期作者：胥钦[导读] 梯作为目前高层建筑主要的公共运输工具，其安全性对于保障民众的生命财产具有重要意义。

江苏省特种设备安全监督检验研究院常州分院江苏省常州市 213000摘要：电梯作为目前高层建筑主要的公共运输工具，其安全性对于保障民众的生命财产具有重要意义。

电梯的运行主要依靠电力驱动，部分建筑中的电梯配备了备用电源，在楼层停电之后备用电源接续而上从而保证电梯的持续运行。

但是大量电梯却并没有配备备用电源，因此倘若出现停电事故，应急救援必不可少。

救援迟滞将延长乘客在狭小空间里的时间，不免影响乘客的身心健康。

但是物业的相关人员在接收到报警之后，向上反映需要时间差，所以自动救援的操作装置具有存在的必要性。

因此本文就主要针对电梯停电自动救援操作装置及其检验进行探究，以供参考。

关键词：电梯停电；自动救援操作装置；检验要求引言：随着我国社会的快速发展，目前我国的城市高层建筑越来越多层，电梯成为了建筑上下必不可少的一个工具。

而在电梯运行的过程中自然会遇到各种各样的问题，这些问题会造成电梯运行的安全隐患，进而对民众的生命财产安全造成影响。

而在众多的问题中，停电事故是比较常见的，尤其是对于没有备用电源的电梯设备来讲，只要区域停电那么电梯就不能使用，这就很有可能造成一些乘客困在电梯中。

传统的救援方法就是检修人员利用机房的电机将轿厢移动到平层之后，利用紧急开锁装置打开电梯门。

但是这种方法一是成本较高，二是时间周期较长，因此这时就需要另外一种更科学经济的方法。

一、操作装置方案目前在广泛使用的自动救援装置有两种类型，第一种为救援装置控制，简单来讲就是当出现电网断电之后，自动救援装置就会利用蓄电池中的电量给电机提供电力。

在这个情况下，救援装置就需要额外地对控制柜部分的信号进行采集，比如说平层信号以及安全回路等[1]。
