电能表现场校验资料书一．使用注意事项：1.设备通电使用前，应保证可靠接地。
2.设备通电使用前，应确认面板上的Ua/外部供电电源选择开关是处于哪种状态：该开关按下即选择了通过Ua与U0提供设备工作电源，供电范围为AC80V-400V，该状态下，严禁把电源线插入外220V插座。
该开关浮起（同时指示灯亮）即选择了通过外220V插座提供设备工作电源，供电范围为AC220V±10%。
3.严禁在设备通电工作状态下反复按动Ua/外部供电电源选择开关。
4.严禁在设备通电工作状态下用手去触摸面板上的各端子。
5.正确连接测试导线，正确设置电流输入方式，输入相应量限内的电流和电压量。
切记电流输入值不得超过所选端子额定值的120%。
7.设备按键采用轻触薄膜按键，应防止用锐器或指甲按压。
应注意防水、防潮，存放于干燥处。
严禁在潮湿及有腐蚀性气体的环境中使用。
8.在夹钳形互感器时，一定要让电流线从钳形互感器的圆孔中穿过，钳口要合严，不要将线夹到钳口上，以免影响测量精度。
二．产品功能与特点1.三相电流、电压、有功功率、无功功率、功率因数、角度、频率等电参数的高精度测量。
2.三相有功和无功感应式、电子式电能表以及其它多种电工仪表的现场校验。
3.计量装置综合误差的现场校验。
4.六角图实时显示，接线错误瞬间识别，窃电行为尽在掌握。
5.电流输入有端子和钳表两种方式可选，最大可测电流500A6.可配微机，通过RS232串行口对设备内的数据进行管理，真正实现无纸化办公。
7.大屏幕液晶中文菜单显示,一目了然，方便操作。
8.极强的现场负荷适应能力，工作稳定可靠。
9.可通过电源插座(AC220V)供电也可直接从电网取电(AC80-400V)工作，充分考虑现场使用条件。
10.CT变比高精度测量。
11.存贮200块被校表的测量数据轻松完成。
13.可配备三相精密测试电源，作为三相检定装置使用。
3三．面板说明1.面板平面图2.面板说明1) A相电流串接输入端子，黑为低端。
浅谈电能表的现场校验摘要电能表的校验通常分为常规校验、验收校验、型式校验。
常规校验又分为首次检定和周期检定。
运行中的低压单、三相电能表在进行周期检定时,若全部拆回试验室检定,困难较多,一是工作量大任务繁重,二是影响用户用电,三是影响供电企业供、售电量指标的完成。
因此,对运行中的低压电能表除了采取定期抽检的方法外,还可采用现场校验的方法。
本文对电能表的现场校验发进行了论述。
关键词电能表;校验法;现场校验中图分类号tm933.4 文献标识码a 文章编号1674-6708(2010)23-0047-021 现场校验单相电能表时应注意的问题目前,现场校验单相电能表多采用现场校验仪测试电能表误差和运行状况,使用现场校验仪可在被检电能表带电、带负荷的状态下现场测试电能表的准确度,方便快捷、安全可靠、工作效率高,不影响用户正常用电,现以河南思达厂生产的st-9040g为例,说明单相电能表现场校验时的方法和注意细节。
1)现场检定电能表时,最好使用自带的400w左右的负荷电流装置作为试验负荷,不再利用用户的电气设备作为负荷,此时必须将被测电能表负荷侧零火出线拆除,否则,所测电表误差不准确。
2)仪表的工作电源应分别接在被检电能表的进线上,即1、3端子上,电流钳夹在电能表负荷侧出线(2或4端子)的导线上。
若电流钳和仪器的工作电源同时接在被检电表1、3端子侧,即电流钳夹在电流进线(端子1)上,此时通过校验仪的电流i为被检表的电流i1与校验仪本身的工作电流i2之和,则所测误差为虚假值,造成现场校验误差通常在-10%以上,但拆回试验室检定时电能表误差又合格的原因。
现场校验时仪器的接线见下图《单相电能表现场检验接线示意图》。
3)现场校验时仪表所取的工作电源,必须与被检电能表所接电源是同一相电压,即仪器所用电源为a相,则被检电表的电源也应接a 相,不可接为b或c相,否则所测电能表的误差为80%~90%,为假误差。
4)电流钳的钳口两闭合面必须保持清洁,经常擦拭,否则影响测量准确度。
电能表现场检验作业指导书1适用范围本作业指导书适用于电能表的现场首检、周期检验和用户申验。
2检验依据国家电网公司电力安全工作规程（国家电网安监[2009]664号）电能计量装置技术管理规程 DL/T 448-20003 检验条件3.1 环境温度：（0～35）℃相对湿度：≤85%3.2现场检验时，当负荷电流低于被检电能表标定电流的10%或功率因数低于0.5时，除误差检验不宜开展外，其它检验项目，如电能表接线正确性、电能表功能检查等仍应开展。
3.3 负荷相对稳定。
4 安全工作要求4.1 填用工作票（含低压工作任务单等），并严格遵守《国家电网公司电力安全工作规程》相关规定。
4.2参照《低压电能表装拆安全措施(试行)》要求做好安全措施。
4.3 至少有两人一起工作，其中一人进行监护。
4.4 配置并正确使用合格的安全工器具。
4.5测试仪和试验端子之间的连接导线应有良好的绝缘，中间不允许有接头。
4.6在接通和断开电流端子时，必须用仪表进行监控。
4.7电压互感器二次回路严禁短路，电流互感器二次回路严禁开路。
4.8现场检验应使用具有漏电及过流保护功能的电源插座。
5检验设备5.1 0.05级及以上三相电能表现场测试仪（以下简称测试仪）；5.2 0.2级及以上单相电能表现场测试仪（以下简称测试仪）5.3数字万用表；5.4相序相位表。
6工作程序6.1首检6.1.1办理第二种工作票（或工作任务单）6.1.2 注意工作区域与带电设备应保持足够的安全距离。
防止误碰开关等操作设备。
6.1.3 检查电能表、失压仪等设备是否完好无损。
外观整洁无裂痕，标志清晰，螺丝、接线等接触良好。
6.1.4 检查被检电能表接线是否正确，推荐用双钳相位伏安表，六角图法检查。
6.1.5 具备辅助电源的测试仪，先打开电源开关通电预热。
6.1.6 按极性、相别标志将测试仪测试导线接入电压、电流回路。
6.1.7用万用表检查测试仪的电压、电流回路，电流二次回路不应开路，电压二次回路不应短路。
电能表的现场检查方法电能表是用来测量电能的仪表，在使用过程中需要定期进行现场检查，以确保其测量准确、安全可靠。
以下是电能表现场检查的方法，供参考：1. 外观检查：首先对电能表的外观进行检查，观察外壳是否完好，有无裂纹、变形、划痕等情况。
检查面板上的指示灯、开关、按钮等是否正常工作。
2. 接线检查：检查电能表的接线情况，确保接线牢固、无松动现象。
检查所有接线端子是否紧固，是否存在导线腐蚀、老化、断裂等情况。
3. 校准检查：使用标准电能表或抄表法，对电能表的测量准确性进行校准检查。
将标准电能表与待检测的电能表连接在同一电路中，通过对比测量结果判断电能表是否准确。
如果电能表存在显著误差，需要进行调整或更换。
4. 功能检查：检查电能表的各项功能是否正常。
例如，检查计量脉冲输出功能、最大需量记录功能、电量清零功能等是否正常工作。
5. 绝缘电阻检查：使用绝缘电阻测试仪对电能表的绝缘电阻进行检查。
测试时应将电能表与电源断开，然后将绝缘电阻测试仪的正负极分别与电能表的端子连接，记录测试结果。
如果绝缘电阻值小于规定的最低值，表示电能表的绝缘存在问题，可能会影响其安全运行。
6. 温度检查：使用温度计对电能表进行温度检查，要求测量各部位的温度，检查是否存在异常发热现象。
如果电能表的温度超过额定工作温度范围，需要进行维修或更换。
7. 防尘检查：检查电能表的防尘措施是否完好。
观察仪表表面是否有灰尘、油脂、水分等物质，检查密封件、防尘罩是否完好无损。
8. 防爆性能检查：对于在易燃、易爆场所使用的电能表，需要检查其防爆性能。
观察电能表是否有明显的损坏、破损，检查防爆标志是否清晰可见。
9. 记录整理：对检查结果进行记录整理，包括检查日期、检查人员、检查内容、检查结果等信息。
如果存在问题，需要记录具体情况并提出修复或更换建议。
通过以上的现场检查方法，可以确保电能表的正常运行和测量准确性，提高用电安全性和能源管理水平。
三相电能表现场校验仪常见故障及解决方法前言三相电能表现场校验仪是用来校验电能表的一种专用仪器。
其紧要功能是模拟电能表的使用环境，在实际使用过程中，常常会显现各种故障情况。
本文将介绍三相电能表现场校验仪常见故障及解决方法。
故障一：电路板损坏电路板损坏是不可避开的故障现象之一、可能会导致电路板的部分线路短路或者开路，影响仪器的正常使用。
解决方法若干电路板存在损坏情况时，应当将受损电路板下架，检查损坏原因，再用同样型号的电路板进行替换。
在更换电路板时，务必保证连接件的坚固与连接正确。
故障二：显示屏无法显示三相电能表现场校验仪的显示屏无法正常显示，往往由于故障引起。
解决方法首先查看屏幕连接线是否接触良好。
假如连接良好，还需要进行检查是否屏幕损坏，假如是则需要替换显示屏。
对于屏幕连线损坏，需要将连接线重新焊接或者更换，确保连接良好。
故障三：电压测量不精准电能表的电压测量是其最紧要的功能之一，假如电压测量显现不精准的情况，则需要对该仪器进行调整及排出故障。
解决方法应当首先检查仪器的电压传感器，查看其是否能够正常工作。
假如传感器损坏，则需要进行更换。
另外，还需要对仪器进行校准及修正，以确保电压测量精准牢靠。
故障四：电流测量不精准除电压测量外，电能表另一紧要功能就是测量电流。
假如电流测量存在不精准的情况，就需要适时进行处理。
解决方法应当首先检查仪器的电流传感器，查看其是否能够正常工作。
假如传感器损坏，则需要进行更换。
假如传感器正常，但电流测量仍旧不精准，则需要进行校准及修正，以确保电流测量精准牢靠。
故障五：阻抗异常三相电能表现场校验仪的阻抗异常，可能会导致其无法正常工作。
此时，需要适时排出故障。
解决方法应当首先检查仪器的线圈及传感器，查看是否存在损坏。
假如线圈或传感器均正常，则需要进行调整及修正，以确保阻抗正常。
结语三相电能表现场校验仪是一种紧要的电力检测仪器，其在实际使用过程中，可能会显现各种故障情况。
为确保其正常工作，应当适时排出故障，保持其良好的工作状态。
电能表的现场检查方法电能表是电力计量的关键设备，用于测量和记录电能消耗。
为了保证电能表的准确度和可靠性，需要进行现场检查。
以下是电能表现场检查的具体方法：一、检查前准备工作1. 准备必要的工具和仪器：例如电能表专用校验仪、电能示功器、电流表、电压表等。
2. 清理工作：将电能表周围的积尘、脏物清理干净，确保仪表工作环境的整洁。
二、检查电能表结构和安装1. 检查电能表的外观：检查电能表外壳是否完整无损，所有指示指针是否灵活、准确。
2. 检查电能表的安装位置：确保电能表被正确安装在合适的位置，不受外界干扰和热量影响。
3. 检查电能表的连接：检查电能表与电路的连接是否紧固可靠，无松动现象。
三、检查电能表的电流回路1. 检查电流互感器（CT）：检查CT是否安装正确，连接是否牢固，CT的额定电流和变比是否匹配，是否有损坏或漏油情况。
2. 检查电流接线端子：检查电流接线端子是否紧固，螺丝是否松动，端子表面有无氧化或烧焦等现象。
3. 检查电流回路接线盒：检查接线盒内的接线是否紧固，接触是否良好，无腐蚀、松动等异常现象。
四、检查电能表的电压回路1. 检查电压互感器（PT）：检查PT是否安装正确，连接是否牢固，PT的额定电压和变比是否匹配，是否有损坏或漏油情况。
2. 检查电压接线端子：检查电压接线端子是否紧固，螺丝是否松动，端子表面有无氧化或烧焦等现象。
3. 检查电压回路接线盒：检查接线盒内的接线是否紧固，接触是否良好，无腐蚀、松动等异常现象。
五、检查电能表的功能和准确度1. 功能检测：通过专用校验仪，模拟电流和电压，检查电能表是否能准确记录和显示电能消耗。
2. 误差测量：使用电能示功器和校验仪，检测电能表的示数与实际电能消耗的差距，计算罚款误差。
3. 检查读数准确性：通过与标准电能表对比，检查电能表的读数准确性是否在合理范围内。
六、检查电能表的环境适应性1. 温度适应性：在温度稳定的环境中，检查电能表的温度适应性能力。

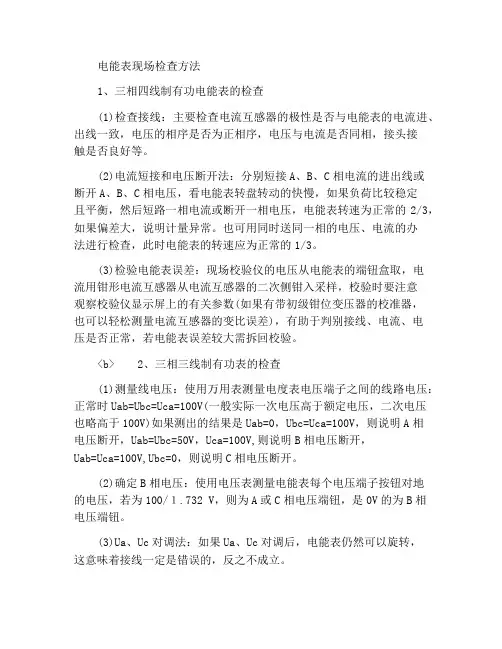

电能表现场检查方法1、三相四线制有功电能表的检查(1)检查接线：主要检查电流互感器的极性是否与电能表的电流进、出线一致，电压的相序是否为正相序，电压与电流是否同相，接头接触是否良好等。
(2)电流短接和电压断开法：分别短接A、B、C相电流的进出线或断开A、B、C相电压，看电能表转盘转动的快慢，如果负荷比较稳定且平衡，然后短路一相电流或断开一相电压，电能表转速为正常的2/3，如果偏差大，说明计量异常。
也可用同时送同一相的电压、电流的办法进行检查，此时电能表的转速应为正常的1/3。
(3)检验电能表误差：现场校验仪的电压从电能表的端钮盒取，电流用钳形电流互感器从电流互感器的二次侧钳入采样，校验时要注意观察校验仪显示屏上的有关参数(如果有带初级钳位变压器的校准器，也可以轻松测量电流互感器的变比误差)，有助于判别接线、电流、电压是否正常，若电能表误差较大需拆回校验。
<b> 2、三相三线制有功表的检查(1)测量线电压：使用万用表测量电度表电压端子之间的线路电压：正常时Uab=Ubc=Uca=100V(一般实际一次电压高于额定电压，二次电压也略高于100V)如果测出的结果是Uab=0，Ubc=Uca=100V，则说明A相电压断开，Uab=Ubc=50V，Uca=100V,则说明B相电压断开，Uab=Uca=100V,Ubc=0，则说明C相电压断开。
(2)确定B相电压：使用电压表测量电能表每个电压端子按钮对地的电压，若为100/１.732 V，则为A或C相电压端钮，是0V的为B相电压端钮。
(3)Ua、Uc对调法：如果Ua、Uc对调后，电能表仍然可以旋转，这意味着接线一定是错误的，反之不成立。
(4)断开B相电压法：当负载稳定接线正确时，将电能表的B相电压断开，此时，电能表电压线圈承受的电压为额定电压的一半，所以电能表仍正转且转速减慢一半，如果断开B相电压后，电能表不是减慢一半，说明接线肯定错误，反之不成立。
试论在现场对电能表进行检定的方法通过对电能表现场检定方法进行探讨，在现场校验电能表时，应该了解被试电能表的各项情况，并按符合相关计量规程要求的校验程序及方法开展现场校验工作，这样才能使电能表现场检验工作日趋完善。
标签：现场；电能表；检定；方法一、运行状态下的常规检查1.目视检查项目目视检查的项目主要有外观、封印（包括出厂封印）、检定合格标记是否完好，有功功率和无功功率光脉冲输出及LED报警指示灯显示是否正常，计量二次接线和表内参数设置操作的措施是否受到非授权人员改变和破坏等。
2.按动显示按键检查项目具体检查的方法如下：1）日历和时钟的检查电能表日历和时钟显示的日期时间应与公历日期时间一致，显示的时间与北京时间相差不得大于3min/a。
对日历和时钟的检查可通过与电能表现场校验装置显示的日期和时间比对来进行，比对的前提是电能表现场校验装置显示的日期和时间经过预先校准，其日计时误差不大于0.05s。
每次检查时若发现电能表的日历时钟与北京时间相差在3min以内，应使用电能表校时软件对电能表时钟进行校准；若相差在3min以上时，应及时更换电能表。
2）显示屏显示内容及显示按键功能检查电能表具有自动循环显示和按键轮显2种模式。
自动循环显示内容是否清楚，可在电能表运行状态下通过目视的方法检查。
按键轮显内容和按键功能检查，可在电能表按键显示模式下同时进行，切换显示按键至全屏显示状态，观察全屏显示内容，然后按住某一显示按键2s，进入预先设置好的显示项目子菜单，依次切换显示按键检查子菜单显示内容是否清楚完整。
3）电池异常检查由于电能表长时间断电或电池使用时间接近寿命期，就会造成电池电量耗尽或异常情况的发生，所以当发现电池有异常情况时，应及时更换电池，为防止更换电池过程中导致电能表日历和时钟显示的日期和时间无效，在更换电池前，应保证电能表与测量电压或辅助电源处于连接状态。
4）告警和失压、断流记录检查电能表内部发生影响正确计量、被测数据不正确、通信异常的故障时，电能表显示屏上会有1个“FF”（告警字符）在闪烁，告警指示LED灯持续发光，表明电能表出现异常。
电能表现场校验方法分析及提高电能表计量准确度的措施摘要：电力行业飞速发展，电力体制也在进行不断深化改革。
为用电客户服务是电力行业宗旨，强化电能表的测量校验工作是体现服务宗旨的第一步。
在电能的供电过程中，电能表现场校验方法对保障电力企业的经济效益有着十分重要的作用，并且电能表的计量结果也是人们支付电能使用费用的根本依据。
关键词：电能表；现场校验方法；计量准确度；解决措施一、电能表现场校验方法分析1.电能表现场常用校验方法分析。
(1)三相三线有功表的校验。
三相三线有功表校验期间可采用的方法较多，具体的包括：线电压测量：对电能表不同电压端钮间线电压使用万用表测量，正常情况下检测结果为：Uab=Ubc=Uca=100V，如果测定结果为：Uab=0，Ubc=Uca=100V，表明A相电压处于断开状态；如果测量后Uab=Ubc=50V，而Uca=100V，表明B相电压处于断开；如果Ubc=0，而Uab=Uca=100V，说明C相电压处于断开状态；Ua、Uc对调检验法：将Ua与Uc实施对调处理，对调后如果电能表能够正常转动，提示原有接线存在错误。
(2)三相四线有功电能表检查方法。
三相四线有功电能表检查方法主要有：电流短接以及电压断开处理法：分别将A、B、C相电压断开或者分别将A、B、C相电流进出线短接处理，观察电能表转盘转动程度，如果负荷正常且稳定运行，此时可将一相电压断开或者将一相电流短接，此时电能表转速是正常情况下的2/3，如果调整后电能表转速出现较大偏差，表明电能表计量存在异常；接线检查方法：接线检查重在评价电能表的电流进出线是否与电流互感器极性保持一致。
观察接触区域是否良好接触，明确电压、电流是否保持同相，电压是否处于正相序；（3）电能表误差的检验。
电能表现场检验仪是电能表现场检验的常用仪器，应用中不需要将线路断开，通过电流钳将其接入到电流中，采取电流直接接入方式，可保证检验仪等级达到0.1级或者0.05级别。
交流电能表现场校验仪标准在现代社会中，电能的使用无处不在。
然而，电能的准确测量对于能源管理和计费都至关重要。
为了确保电能的精确计量，交流电能表现场校验仪应运而生。
本文将介绍交流电能表现场校验仪的标准以及其在电能测量中的重要性。
一、交流电能表现场校验仪的定义与作用交流电能表现场校验仪是一种用于测试和校准电能的设备，它能够测量电流、电压、功率因数、有功功率、无功功率、视在功率等电能相关参数。
校验仪广泛应用于发电厂、变电站、配电站、工矿企业以及科研单位的电能计量系统中，保证电能计量准确、可靠。
二、国家标准根据中国国家标准，交流电能表现场校验仪需满足以下要求：1. 准确性要求：交流电能表现场校验仪的准确度应符合国家标准，能够满足不同电能计量装置的校准需求。
2. 输出稳定性：校验仪的输出电流和电压应保持稳定，以确保被校准装置的准确测量。
3. 谐波抑制能力：校验仪应具备抑制电压、电流谐波的能力，以保证校准过程中的准确性。
4. 通信接口：校验仪应具备可靠的通信接口，能够与校准装置进行数据传输和控制指令的交互。
5. 便携性：校验仪应具备便携性，方便实地校验使用，并满足相关的携带要求。
三、交流电能表现场校验仪的重要性1. 保证电能计量准确性：电能的准确计量对于能源管理和计费至关重要。
交流电能表现场校验仪能够确保电能计量装置的准确性，防止计量误差给能源管理和计费带来损失。
2. 提高电能计量效率：传统的校验方式需要断开电路，而交流电能表现场校验仪能够在线校验，提高了校验的效率和速度，减少了停电时间和生产损失。
3. 保证能源管理的科学决策：通过对电能的准确测量，能够实现对能源使用情况的了解和分析，为能源管理决策提供科学依据，优化能源利用结构。
四、交流电能表现场校验仪的使用注意事项1. 校验仪的使用者应熟悉校验仪的操作和安全规程，并遵守相关的操作规范。
2. 校验仪应定期进行检测和校准，确保其准确性和稳定性。
3. 在使用过程中，校验仪和被校准装置之间的连接要牢固可靠，防止误差的产生。
四川省电力公司高级工技能考核操作任务书
一、任务名称
电能表现场检验
二、适用职业等级
装表接电高级工
三、具体任务
现场检验一只三相电子式多功能电能表。
四、工作规范及要求
1、主要按照《四川省电力公司标准化作业指导书（电能计量用电能表现场检验部分）》要求逐项开展现场检验工作，此外还包括了《国家电网公司电能计量装置现场检验作业指
导书》部分内容。
2、主要操作流程按《四川省电力公司标准化作业指导书（电能计量用电能表现场检验
部分）》执行。
此外，应检查是否存在不合理计量方式。
3、变电站第二种工作票主要内容，在考核前填写，考核前、后办理工作许可和终结手续。
安全措施已设置完毕。
3、现场校验前首先检查电能计量装置的运行状态，满足现场检验基本条件，方可进行
现场校验。
4、接线过程中，严禁发生计量装置二次电压回路短路或接地、电流回路开路；在打开
电流端子的过程中，动作要慢，发现异常应立即停止并进行还原操作。
5、被试表联接脉冲线采样时，必须小心谨慎，严禁与其他带电体接触。
6、操作过程中，严格遵守有关安全规定，因操作不当，导致设备或人身事故，立即停
止考核，考核成绩为不合格。
五、时间要求
操作时间为30分钟，时间到立即终止任务。
现场检验基本信息
1
四川省电力公司装表接电高级工
电能表现场检验考核要求及评分细则
2
3
4
四川省电力公司
电能表现场检验记录（正面）
户名：地址：变压器容量：倍率：计量装置类别：月用电量：万kWh
5
四川省电力公司
6。
一、面板面板布置如图1所示：1．外部电源接口 2 温度敏感器 3 湿度敏感器 4 GPS天线接口(扩展功能)5 脉冲输入6 被校输入7 扩展接口8 钳表A相输入9 钳表B相输入 10 钳表C相输入 11 电压零线 12 C相电压接口13 B相电压接口 14 A相电压接口 15 C相电流输出 16 C相电流输入17 B相电流输出 18 B相电流输入 19 A相电流输出 20 A相电流输入21 串口通信接口 22 工作电源选择 23 USB接口说明：扩展接口可用于二次压降测试，电池充电。
二、被校电能表的的连接1)校验单相电能表Ua端子接火线，Uo端子接零线；Ia+和Ia-端子串入火线，注意极性。
2)校验三相三线电能表（△接法）Ua、Uc端子接A相和C相电压，Uo端子接B相电压；Ia+、Ic+端子接A相和C相电流极性端，Ia-、Ic-端子接A相和C相电流非极性端。
3)校验三相四线电能表（Y接法）Ua、Ub、Uc端子分别接A、B、C三相电压，Uo接零线；Ia+、Ib+、Ic+端子分别接A相、B相和C相电流极性端，Ia-、Ib-、Ic-端子分别接A相、B相和C相电流非极性端。
三、综合测试功能的实现方法①电参数符号含义P：有功功率Q：无功功率S：视在功率I：电流U：电压ø：电压和电流间相位COS：有功功率因数SIN：无功功率因数F：频率T：温度W：湿度②校表参数设置在此状态下，通过方向键（上下左右键）或选择键移动到需要修改的栏目上进行参数输入，校表参数定义如下：a) 接线：指电能表接线方式，按确定键或空格键可选择：四线有功、三线有功、四线无功和三线无功。
四线有功：指三相四线有功电能表；三线有功：指三相三线有功电能表；四线无功：指三相四线无功电能表；三线无功：指三相三线无功电能表。
b) 电流输入：指电流接入仪器方式，按确定键或空格键可选择：内接和钳表，内接是指电流通过校验仪内置互感器输入；钳表是指电流通过钳形互感器输入。
电能表现场检验作业指导书1适用范围本作业指导书适用于电能表的现场首检、周期检验和用户申验。
2检验依据国家电网公司电力安全工作规程（国家电网安监[2009]664号）电能计量装置技术管理规程 DL/T 448-20003 检验条件3.1 环境温度：（0～35）℃相对湿度：≤85%3.2现场检验时，当负荷电流低于被检电能表标定电流的10%或功率因数低于0.5时，除误差检验不宜开展外，其它检验项目，如电能表接线正确性、电能表功能检查等仍应开展。
3.3 负荷相对稳定。
4 安全工作要求4.1 填用工作票（含低压工作任务单等），并严格遵守《国家电网公司电力安全工作规程》相关规定。
4.2参照《低压电能表装拆安全措施(试行)》要求做好安全措施。
4.3 至少有两人一起工作，其中一人进行监护。
4.4 配置并正确使用合格的安全工器具。
4.5测试仪和试验端子之间的连接导线应有良好的绝缘，中间不允许有接头。
4.6在接通和断开电流端子时，必须用仪表进行监控。
4.7电压互感器二次回路严禁短路，电流互感器二次回路严禁开路。
4.8现场检验应使用具有漏电及过流保护功能的电源插座。
5检验设备5.1 0.05级及以上三相电能表现场测试仪（以下简称测试仪）；5.2 0.2级及以上单相电能表现场测试仪（以下简称测试仪）5.3数字万用表；5.4相序相位表。
6工作程序6.1首检6.1.1办理第二种工作票（或工作任务单）6.1.2 注意工作区域与带电设备应保持足够的安全距离。
防止误碰开关等操作设备。
6.1.3 检查电能表、失压仪等设备是否完好无损。
外观整洁无裂痕，标志清晰，螺丝、接线等接触良好。
6.1.4 检查被检电能表接线是否正确，推荐用双钳相位伏安表，六角图法检查。
6.1.5 具备辅助电源的测试仪，先打开电源开关通电预热。
6.1.6 按极性、相别标志将测试仪测试导线接入电压、电流回路。
6.1.7用万用表检查测试仪的电压、电流回路，电流二次回路不应开路，电压二次回路不应短路。
6.1.8根据现场电能表的电压、最大电流（最大值）规格，手动选择测试仪合适的电压、电流量程，接线方式，设置电表脉冲常数，选择误差测量功能。
6.1.9打开试验接线盒罩壳，先串联接入测试仪电流回路，再并联接入电压回路，确认接线正确、牢固可靠。
6.1.10 逐相缓慢打开接线盒电流回路的短路片，同时监视测试仪的电流指示，确认电流回路未开路后，再完全打开短路片，记录电压、电流值。
6.1.11待电压、电流值稳定后，再次手动选择合适的电压、电流量程或切换回自动量程模式，采用光电或脉冲取样方式进行现场检验。
6.1.12在测试仪达到热稳定后，且在负荷相对稳定的状态下，测量误差。
测量次数一般不得少于2次，取其平均值作为测量结果。
当测量结果在最大允许值的80%～120%时，至少应再增加2次测量，取多次测量数据的平均值作为测量结果。
测量结果不应超过被检表等级指标。
6.1.13 恢复接线盒电流回路的短路片，并确认短接可靠。
6.1.14 先拆除电压回路，再拆除电流回路接线，恢复试验接线盒罩壳。
6.1.15拆下脉冲线，检查被检电能表的显示是否正常。
6.1.16 关闭测试仪电源。
6.1.17 电能表功能检查（适用于多功能表）（1）检查电能表的显示、按钮是否正常。
（2）电能表内部时钟检查。
检查被检电能表内的日历时钟，日历应与当前日期一致，时间与北京时间相差应小于等于3min。
（3）电池检查。
检查电能表是否存时钟电池欠压、停电抄表电池欠压指示。
（4）失压记录检查。
检查多功能电能表事件记录寄存器，并记录所计的失压次数和起止时间。
（5）检查电能表是否存在故障报警。
（6）检查费率时段设置是否正确。
（7）检查最大需量寄存器的需量周期、滑差间隔是否正确。
（8）检查多功能电能表的结算日是否正确。
（9）记录最后编程日期。
6.1.18 在工作单上记录检验结果，电能表、失压仪显示数据。
6.1.19清理工作现场，施加铅封并经用户代表签字确认。
6.1.20 撤离工作现场后，办理工作终结手续。
6.2周期检验6.2.1 办理第二种工作票（或工作任务单）6.2.2注意工作区域与带电设备应保持足够的安全距离。
防止误碰开关等操作设备。
6.2.3检查电能计量装置（包括计量柜、电能表、试验接线盒、失压仪及二次回路等）的铅封情况，经在场人员确认完好无损后做好记录。
6.2.4 检查电能表、失压仪等设备是否完好无损。
外观整洁无裂痕，标志清晰，螺丝、接线等接触良好。
6.2.5检查被检电能表接线是否正确，推荐用双钳相位伏安表，六角图法检查。
6.2.6具备辅助电源的测试仪，先打开电源开关通电预热。
6.2.7按极性、相别标志将测试仪测试导线接入电压、电流回路。
6.2.8用万用表检查测试仪的电压、电流回路，电流二次回路不应开路，电压二次回路不应短路。
6.2.9根据现场电能表的电压、最大电流（最大值）规格，手动选择测试仪合适的电压、电流量程，接线方式，设置电表脉冲常数，选择误差测量功能。
6.2.10打开试验接线盒罩壳，先串联接入测试仪电流回路，再并联接入电压回路，确认接线正确、牢固可靠。
6.2.11逐相缓慢打开接线盒电流回路的短路片，同时监视测试仪的电流指示，确认电流回路未开路后，再完全打开短路片，记录电压、电流值。
6.2.12待电压、电流值稳定后，再次手动选择合适的电压、电流量程或切换回自动量程模式，采用光电或脉冲取样方式进行现场检验。
6.2.13在测试仪达到热稳定后，且在负荷相对稳定的状态下，测量误差。
测量次数一般不得少于2次，取其平均值作为测量结果。
当测量结果在最大允许值的80%～120%时，至少应再增加2次测量，取多次测量数据的平均值作为测量结果。
测量结果不应超过被检表等级指标。
6.2.14 恢复接线盒电流回路的短路片，并确认短接可靠。
6.2.15 先拆除电压回路，再拆除电流回路接线，恢复试验接线盒罩壳。
6.2.16 拆下脉冲线，检查被检电能表的显示是否正常。
6.2.17 关闭测试仪电源。
6.2.18 电能表功能检查（适用于多功能表）（1）检查电能表的显示、按钮是否正常。
（2）电能表内部时钟检查。
检查被检电能表内的日历时钟，日历应与当前日期一致，时间与北京时间相差应小于等于3min。
（3）电池检查。
检查电能表是否存时钟电池欠压、停电抄表电池欠压指示。
（4）检查电能表是否存在故障报警。
6.2.19 必要时，对以下项目进行检查：（1）失压记录检查。
检查多功能电能表事件记录寄存器，并记录所计的失压次数和起止时间。
（2）检查费率时段设置是否正确。
（3）检查最大需量寄存器的需量周期、滑差间隔是否正确。
（4）检查多功能电能表的结算（冻结时间）日是否正确。
（5）检查并记录最后编程日期。
6.2.20 在工作单上记录检验结果，电能表、失压仪显示数据。
6.2.21 清理工作现场，施加铅封并经用户代表签字确认。
6.2.22 撤离工作现场后，办理工作终结手续。
6.3 用户申验6.3.1 与用户约定现场检验时间，通知用户到场。
6.3.2 办理低压工作任务单及打印“电能表现场检验记录单”。
6.3.3 注意工作区域与带电设备应保持足够的安全距离。
防止误碰开关等操作设备。
6.3.4 开展检验前，应对“电能表现场检验记录单”中系统打印的电表参数等信息进行现场核对，如与现场不一致，应记录现场实际信息。
并请用户对现场电能表型号、资产编码、底度等信息进行确认。
6.3.5 检查电能计量装置（包括计量柜、箱、电能表、铅封等）的情况，经在场用户确认完好无损后做好记录开始检验（被检电能表必须具有完整、完好的铅封方可检验）。
6.3.6 单相电能表检验步骤动量程模式，采用光电或脉冲取样方式进行现场检验。
（9）在测试仪达到热稳定后，且在负荷相对稳定的状态下，测量误差。
测量次数一般不得少于2次，取其平均值作为测量结果。
当测量结果在最大允许值的80%～120%时，至少应再增加2次测量，取多次测量数据的平均值作为测量结果。
测量结果不应超过被检表等级指标。
在“电能表现场检验记录单”上记录检验结果等数据。
（10）恢复接线盒电流回路的短路片，并确认短接可靠。
（11）先拆除电压回路，再拆除电流回路接线，恢复试验接线盒罩壳。
（12）拆下脉冲线，检查被检电能表的显示是否正常。
（13）关闭测试仪电源。
6.3.8 施加铅封，清理工作现场。
6.3.9 “电能表现场检验记录单”经检验员与用户双方签字确认。
6.3.10 根据“电能表现场检验记录单”，填写“现场检验结果通知单”（转室内检定的无需向用户提供此通知单），经检验员签字后，加盖检测专用章，一式二联，一份交给用户，一份供电方存档。
6.3.11 撤离工作现场后，办理工作终结手续。
7 检验结果的处理7.1 首检、周检检验结果的处理（1）当现场检测电能表的误差超过其等级指标或功能故障时，应及时截度并更换电能表，将超差的电能表送回实验室处理。
（3）电能表内部时钟与北京时间相差3分钟以上，应分析原因并进行处理。
（4）存在时钟电池欠压故障时应进行主动换表处理，并做好电能表异常登记；存在停电抄表电池欠压异常时应及时更换抄表电池并作相应的记录。
（5）电能表接线如有错误，应进行故障差错处理。
7.2 用户申验结果的处理（1）电能表铅封不完整、不完好的，电能表有明显碰撞、外力破坏等异常情况的，不予现场检验，相关异常情况应由用户现场签字确认后，按规定的流程进行处理。
（2）凡未经现场检验和经现场检验合格的电能表不得拆换。
（3）若经现场检验初步判定超差（或临界误差限），或经现场检验合格但用户仍不接受检验结果继续持有异议的，经用户签字同意后，可将电能表拆回至本单位计量部门进行实验室检定（已配备现场检验车的，可在车内实验室检定），经检定合格的原则上必须原表装回，电能表检定结果应及时通知用户。
（4）如现场不具备检验条件或因其它原因需将电能表拆回室内检定时，应在“电能表现场检验记录单”中的“备注”栏中注明。
转室内检定时，检定合格向用户提供“检定证书”，检定不合格出具“检定结果通知书”。
（5）“电能表现场检验记录单”中系统打印的电表参数与现场不一致时，应记录现场实际信息，并尽快安排系统档案整改。
8 原始记录8.1 原始记录必须用钢笔或签字笔填写，应有检验员与用户代表双方签字。
8.2 现场首检、周期检验原始记录应至少保存一个轮换周期，用户申验原始记录应存入用户档案。
8.3 原始记录的格式见附1～5。
