Abaqus仿真经典教程(通用版)

Abaqus教程简介Abaqus是一款非常强大的有限元分析软件，广泛应用于工程领域。

本教程将介绍Abaqus的基本使用方法和常见操作，帮助读者快速入门并能够独立完成简单的分析任务。

安装与运行安装Abaqus在开始学习Abaqus之前，首先需要下载并安装软件。

Abaqus有不同的版本，可根据自己的操作系统选择合适的版本进行下载。

在安装过程中需要选择安装路径和相关的附加模块，根据自己的需求进行选择。

启动Abaqus完成安装后，可以通过以下步骤来启动Abaqus：1.打开Abaqus安装路径下的启动器（通常为一个图标或快捷方式）；2.运行启动器后，Abaqus的主界面将会出现。

创建模型在Abaqus中，模型由三个基本组件构成：几何模型、材料属性和加载条件。

下面将介绍如何创建这些组件。

创建几何模型1.在Abaqus的主界面上选择“Create Model”；2.选择适当的几何模型创建工具，如绘制直线、绘制曲线、创建面等；3.使用绘图工具按照实际的模型要求创建几何模型。

定义材料属性在完成几何模型的创建后，需要为模型定义材料属性，包括材料的弹性模量、泊松比等参数。

添加加载条件除了几何模型和材料属性，还需要添加加载条件来模拟实际工程中的加载情况。

例如，可以定义节点上的外力、支座条件等。

设置分析类型在完成模型的创建后，需要设置分析类型来指定Abaqus需要解算的问题类型。

Abaqus支持多种分析类型，包括静力学、动力学、热传导等。

根据实际需求选择适当的分析类型，并设置相应的求解参数。

运行分析设置完分析类型和求解参数后，可以运行分析来得到结果。

在Abaqus中，可以通过以下步骤来运行分析：1.点击“Run”按钮，在弹出的对话框中指定求解器和分析步数；2.点击“OK”开始运行分析。

结果后处理一旦分析完成，可以对结果进行后处理，包括绘制应力/应变云图、查看位移结果等。

Abaqus提供了丰富的后处理工具和功能，可以帮助用户深入分析并理解模型的响应。

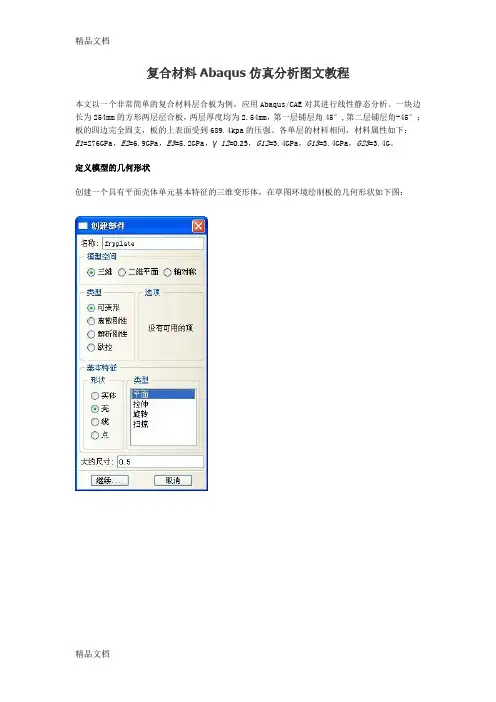

复合材料Abaqus仿真分析图文教程
本文以一个非常简单的复合材料层合板为例，应用Abaqus/CAE对其进行线性静态分析。

一块边长为254mm的方形两层层合板，两层厚度均为2.54mm，第一层铺层角45°,第二层铺层角-45°；板的四边完全固支，板的上表面受到689.4kpa的压强。

各单层的材料相同，材料属性如下：
E1=276GPa，E2=6.9GPa，E3=5.2GPa，γ12=0.25，G12=3.4GPa，G13=3.4GPa，G23=3.4G。

定义模型的几何形状
创建一个具有平面壳体单元基本特征的三维变形体，在草图环境绘制板的几何形状如下图：
定义材料属性和局部材料方向
定义局部坐标系，对于像本例这样的简单几何体，本可以不用另外建立局部坐标系，但笔者还是在本例中用了局部坐标系，主要是考虑到以后再复杂问题中会经常用到这一方法。

创建铺层
最后，指派材料方向到模型。

可以通过工具——查询来检查铺层
生成装配件、定义分析步和输出要求
定义分析步，保留各项默认值即可。

场输出要求和历史输出要求都按默认的输出方式。

规定边界条件和施加载荷
定义完边界条件和载荷后模型会有如下显示
划分网格和定义作业
定义单元类型S8R5
划分8X8结构性网格
定义作业并检查提交求解
在作业管理器中，当状态显示成功后点击“结果”可直接进入结果可视化模块。

后处理
查看各单层的Mises应力
整个层板的Mises应力图。

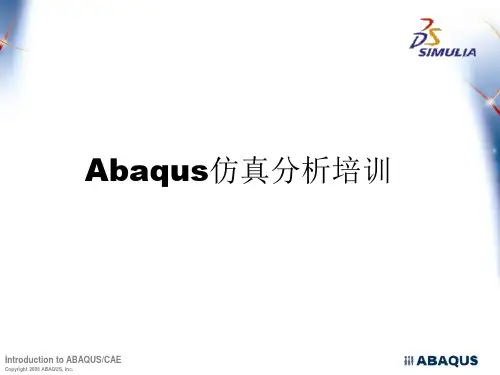

1Abaqus/CAE简介第一讲? Dassault Systèmes, 2008L1.2概述?SIMULIA?Abaqus FEA??Abaqus/CAEq?Abaqus/CAE?Abaqus/CAE?Abaqus/CAE?Abaqus/CAE?Abaqus/CAE?Abaqus/CAE? Dassault Systèmes, 2008Introduction to Abaqus/CAEq??2SIMULIA? Dassault Systèmes, 2008L1.4SIMULIA?SIMULIA?Unified FEA 统一的有限元?Multiphysics 多物理场分析py?SLM 仿真生命周期管理?Providence, RI, USA?R&D centers in Providence and in Suresnes, France ? Dassault Systèmes, 2008Introduction to Abaqus/CAE3L1.5SIMULIASIMULIA Headquarters:Providence, Rhode IslandOffices:USA:California Indiana MichiganOhioRhodeIslandTexasOhioRhode IslandTexasOverseas:Australia Austria ChinaFinland France Germany (2)India Italy Japan (2)Korea Netherlands SwedenUK (2)Representatives:? Dassault Systèmes, 2008Introduction to Abaqus/CAERepresentatives:Overseas:ArgentinaBrazil Czech RepublicMalaysia New Zealand PolandRussiaSingapore South AfricaSpain Taiwan TurkeyWhat is Abaqus FEA?? Dassault Systèmes, 20084L1.7What is Abaqus FEA??Abaqus是一组有限元分析模块? Dassault Systèmes, 2008Introduction to Abaqus/CAEL1.8What is Abaqus FEA??AbaqusAbaqus/StandardAbaqus/Explicit,?Abaqus/Standard是通用的有限元分析模块。

Abaqus是一款功能强大的有限元分析（FEA）软件，广泛应用于各种工程领域。

以下是一个简单的Abaqus仿真案例，演示了如何对一个简单的结构进行静态分析。

案例描述：
假设我们要分析一个简单的矩形板，其长度为1m，宽度为0.5m，厚度为0.01m。

该板材由线性弹性材料制成，其弹性模量为200GPa，泊松比为0.3。

分析步骤：
1.创建模型：在Abaqus中创建一个新的模型，并设置模型单位为m。

2.创建材料属性：在Abaqus中定义材料的弹性模量和泊松比。

3.创建网格：对模型进行网格划分，选择合适的网格大小和类型。

4.施加载荷和约束：在模型的边界上施加固定约束，并在上表面施加均匀分布
的载荷。

5.运行分析：进行静态分析，并查看分析结果。

分析结果：
通过查看分析结果，我们可以得到矩形板的应力分布和变形情况。

在本案例中，最大应力出现在矩形板的中心位置，其值为199.8MPa。

最大变形出现在矩形板的边缘位置，其值为0.002m。

结论：
本案例演示了如何使用Abaqus进行静态分析，并得到了矩形板的应力分布和变形情况。

通过调整材料属性和载荷条件，可以对不同结构的静态性能进行分析和优化。

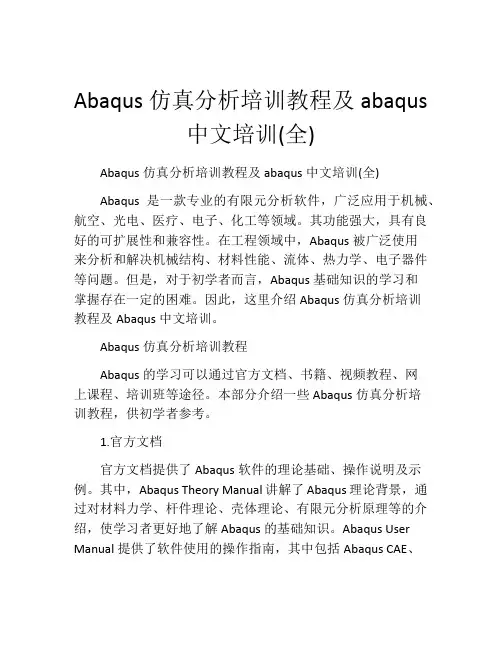

Abaqus仿真分析培训教程及abaqus中文培训(全)Abaqus仿真分析培训教程及abaqus中文培训(全)Abaqus是一款专业的有限元分析软件，广泛应用于机械、航空、光电、医疗、电子、化工等领域。

其功能强大，具有良好的可扩展性和兼容性。

在工程领域中，Abaqus被广泛使用来分析和解决机械结构、材料性能、流体、热力学、电子器件等问题。

但是，对于初学者而言，Abaqus基础知识的学习和掌握存在一定的困难。

因此，这里介绍Abaqus仿真分析培训教程及Abaqus中文培训。

Abaqus仿真分析培训教程Abaqus的学习可以通过官方文档、书籍、视频教程、网上课程、培训班等途径。

本部分介绍一些Abaqus仿真分析培训教程，供初学者参考。

1.官方文档官方文档提供了Abaqus软件的理论基础、操作说明及示例。

其中，Abaqus Theory Manual讲解了Abaqus理论背景，通过对材料力学、杆件理论、壳体理论、有限元分析原理等的介绍，使学习者更好地了解Abaqus的基础知识。

Abaqus User Manual提供了软件使用的操作指南，其中包括Abaqus CAE、Abaqus Standard、Abaqus Explicit等的使用说明，可以较为完整地了解Abaqus软件的使用方法。

2.书籍Abaqus相关的最新书籍包括《Abaqus有限元分析教程》、《Abaqus有限元分析从入门到精通》、《Abaqus分析实战》等。

这些书籍从初学到高级使用者的不同层面进行了全面介绍。

图文并茂、通俗易懂，对于初学者而言是良好的入门指导。

3.视频教程和网上课程目前，国内外众多机构和个人都开设了Abaqus的网络课程和视频教程。

例如，Abaco公司提供的中英文视频教程和课程培训；北航CAE中心提供的Abaqus中文教程视频；廖雪峰老师的Abaqus有限元分析课程等。

其中，由于视频教程直观生动，步骤清晰，是入门学习Abaqus的良好资源之一。

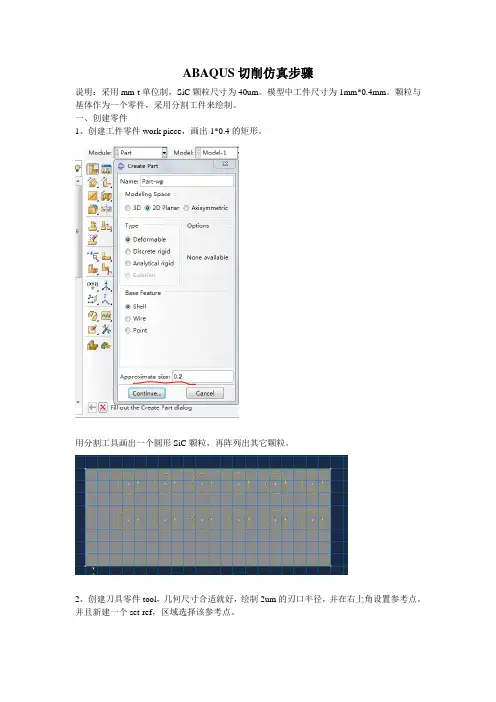

ABAQUS切削仿真步骤说明：采用mm-t单位制，SiC颗粒尺寸为40um。

模型中工件尺寸为1mm*0.4mm。

颗粒与基体作为一个零件，采用分割工件来绘制。

一、创建零件1、创建工件零件work piece，画出1*0.4的矩形。

用分割工具画出一个圆形SiC颗粒，再阵列出其它颗粒。

2、创建刀具零件tool，几何尺寸合适就好，绘制2um的刃口半径，并在右上角设置参考点。

并且新建一个set-ref，区域选择该参考点。

二、材料参数设置及赋值Al采用shear damage，断裂应变1.2，损伤演化中的displacement at failure填4*10-6。

三、装配依次调入刀具和工件零件，为避免干涉，将刀具向右下方移动一定的距离，其中向下移动的距离为切削深度。

四、定义分析步和输出1、新建分析步，选择分析步类型为“Dynamic, Temp-disp, Explicit”，时间长度为工件长度除以切削速度。

本模型刀具速度为125mm/s，工件长度为1mm，故时间长度为0.008s。

2、修改场输出变量。

时间间隔改为80，并勾选status3、新建历程输出变量，区域选择为刀具零件中的set-ref，并且勾选RT、RF、RM，该点即作为刀具切削力的输出点。

五、定义接触属性和接触1、新建接触属性，接受Contact为默认选择。

切向属性选择罚函数，摩擦系数选0.25。

法向属性接受默认选项。

2、定义接触对。

接触类型选择surface-to-surface Contact(Explicit)，主面选择刀具的前刀面、后刀面和刀尖的圆弧，从面类型选择node region，把整个工件全部选中。

力学约束公式选Penalty contact method，划移公式选择Finite sliding，接触属性选择上步定义的属性，其它保持默认。

3、定义刀具零件刚性约束。

(定义刀具为刚体就是说刀具的在切削过程中变形很小，所以认为是刚体，在刚体的参考点上可以看刀具在切削过程的反力)。

ABAQUS 钢管两端缩径实例模拟1、首先在UG里面建立三维模型，UG里面导出PARASOLID格式2、导入刚才UG里面导出的文件进入ABAQUS对管的材料属性设置见上图所示，模具值设置ELASTIC属性。

3、分别创立模具和管截面属性，然后赋予给模具和管，见下图：4、按照自己预先计算好的位移建立装配件，图示见下：5、创建通用分析步，打开几何非线性开关，见下图：6、为后面接触对创建面：Interaction里面创建面，Tools-Surface-Creat-选择Geometry,屏幕里面选择如下的两个面：7、创建接触摩擦系数，这里给0.1，选择MECHANICAL-TANGENTIAL BEHAIOR，见下图，摩擦系数0.1，点击OK。

.8、创建接触对：选择继续，主面选择模具内凹面，从面选择刚才创建的Surface-1面，见下图：具体选择从面见上面右下角的Surfaces，点击就显示创建的面，选中即可。

创建好的接触对见下图：9、点击：RP，选择模具上一点，RP为模具创建参考点，然后点击：把模具创建成刚体，继续选择，见图蓝色阴影部分，Edit--选择整个模具：，参考点选项：点击Edit--选中刚才创建的参考点。

OK，就把模具变成刚体了。

10、为管创建对称约束，由于成型模拟我们做的是四分之一，所以需要创建两个对称约束:一个Z面的，一个X面的，下图是选择Z的对称约束。

然后OK，即可。

X面的照此。

11、创建模具位移，见下左图选择蓝色部分，点击继续，然后选择模具参考点，在点击屏幕窗口左下角DONE完成，出现图，见右下，打开所有自由度，修改X方向的位移为-1000（具体的位移根据自己设定值而定）：12、MESH模块里面为模具和管划分网格。

点击：按钮，选择管的轴线方向两条边布种10，见下图红色高亮两条边，圆弧方向同样布置。

点击，选择厚度方向两条边，设置为2，标示等分，网格画好后见后图：。

模具可以按照此划分网格，记住比管的网格划分更大即可。

abaqus有限元仿真流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!Abaqus 有限元仿真流程。

1. 前处理。

定义几何模型，使用 CAD 软件创建模型的几何形状，并将其导入 Abaqus。

abaqus仿真流程Abaqus是一款广泛应用于工程仿真分析的软件，具有完善的有限元分析功能和广泛的应用领域。

本文将从基础概念出发，分步骤阐述Abaqus仿真流程。

1.建立几何模型几何模型是进行仿真的基础，Abaqus支持多种几何建模方法，如二维绘图方式和三维建模软件导入方式等。

在此基础上，用户可以对建模进行精细化操作，如部件设计、模型裁剪、几何约束等。

2.划分网格网格是在有限元计算中必不可少的一步，它是将几何模型离散为小元素的过程。

Abaqus提供多种网格划分方式，例如Tetra、Hexa、Shell 等，并支持自适应划分和控制单元形状。

3.定义材料属性材料属性是进行仿真分析中的关键参数，是模型仿真结果的基础。

在Abaqus中，用户需要定义材料的弹性模量、泊松比、屈服强度等参数，并可以引入材料的动态特性和非线性效应。

4.施加荷载荷载是在有限元仿真计算中必不可少的一步，它代表了受力物体的力学行为。

Abaqus支持施加多种荷载类型，例如静态荷载、动态荷载、预应力荷载等，并提供了多种加载方式和荷载施加的时序控制方法。

5.设置求解器和计算器有限元计算是Abaqus仿真的核心，其求解器可以解析大量非线性方程组和复杂力学问题。

用户可设置求解器和计算器参数，如求解器类型、收敛准则、计算时间等，以保证仿真的精度和速度。

6.启动仿真计算在进行准备工作后，用户可通过Abaqus Simulation菜单中的特定命令启动仿真计算，模型网格和材料属性自动处理，仿真结果可以通过图形或数值方式呈现出来，以评估模型分析结果的有效性。

综上所述，Abaqus仿真流程包括几何建模、网格划分、材料属性定义、荷载施加、求解器设置和启动仿真计算等几个主要步骤，其中每个步骤都至关重要，需要仔细处理。

对于初学者来说，可以通过阅读Abaqus仿真手册、参加培训课程等方式，逐步掌握Abaqus仿真的基础知识和技能。

abaqus教程
Abaqus是一种流行的有限元分析软件，广泛应用于工程领域。

本教程将介绍如何使用Abaqus完成一个简单的结构静力分析。

1. 启动Abaqus软件并创建新模型：打开Abaqus软件后，选
择“创建模型”选项，并命名为“模型1”。

2. 定义几何形状：在模型1中，选择“创建几何”选项，并绘制
一个矩形。

输入矩形的长度和宽度，并确定矩形的位置。

3. 定义材料属性：在模型1中，选择“创建材料”选项，并输入
所需材料的密度和弹性模量。

4. 定义截面属性：在模型1中，选择“创建截面”选项，并输入
所需截面的面积和惯性矩。

5. 定义边界条件：在模型1中，选择“创建边界条件”选项，并
指定结构的支撑点和加载点。

6. 定义荷载：在模型1中，选择“创建荷载”选项，并输入需要
施加在结构上的荷载值。

7. 定义分析类型：在模型1中，选择“创建分析步”选项，并选
择所需的分析类型，如静力分析。

8. 运行分析：在模型1中，选择“运行分析”选项，并等待分析
结果。

9. 结果显示：在模型1中，选择“显示结果”选项，并查看分析结果，如位移、应力和应变等。

10. 结果导出：在模型1中，选择“导出结果”选项，并将结果导出为所需格式，如文本文件或图像文件。

以上是一个简单的Abaqus结构静力分析的步骤，通过按照上述流程进行操作，可以完成更复杂的分析任务。

第二章 ABAQUS基础一个完整的ABAQUS分析过程，通常由三个明确的步骤组成：前处理、模拟计算和后处理。

这三个步骤的联系及生成的相关文件如下：前处理（输入文件。

通常的做法是使用ABAQUS/CAE模拟计算（模拟计算阶段用二进制文件中以便进行后处理。

完成一个求解过程所需的时间可以从几秒钟到几天不等，这取决于所分析问题的复杂程度和计算机的运算能力。

后处理（ABAQUS/CAE）一旦完成了模拟计算得到位移、应力或其它基本变量，就可以对计算结果进行分析评估，即后处理。

通常，后处理是使用ABAQUS/CAE或其它后处理软件中的可视化模块在图形环境下交互式地进行，读入核心二进制输出数据库文件后，可视化模块有多种方法显示结果，包括彩色等值线图，变形形状图和x－y平面曲线图等。

2.1 ABAQUS分析模型的组成ABAQUS模型通常由若干不同的部件组成，它们共同描述了所分析的物理问题和所得到的结果。

一个分析模型至少要具有如下的信息：几何形状、单元特性、材料数据、荷载和边界条件、分析类型和输出要求。

几何形状有限单元和节点定义了ABAQUS要模拟的物理结构的基本几何形状。

每一个单元都代表了结构的离散部分，许多单元依次相连就组成了结构，单元之间通过公共节点彼此相互连结，模型的几何形状由节点坐标和节点所属单元的联结所确定。

模型中所有的单元和节点的集成称为网格。

通常，网格只是实际结构几何形状的近似表达。

网格中单元类型、形状、位置和单元的数量都会影响模拟计算的结果。

网格的密度越高（在网格中单元数量越大），计算结果就越精确。

随着网格密度增加，分析结果会收敛到唯一解，但用于分析计算所需的时间也会增加。

通常，数值解是所模拟的物理问题的近似解答，近似的程度取决于模型的几何形状、材料特性、边界条件和载荷对物理问题的仿真程度。

单元特性ABAQUS拥有广泛的单元选择范围，其中许多单元的几何形状不能完全由它们的节点坐标来定义。

例如，复合材料壳的叠层或工字型截面梁的尺度划分就不能通过单元节点来定义。
