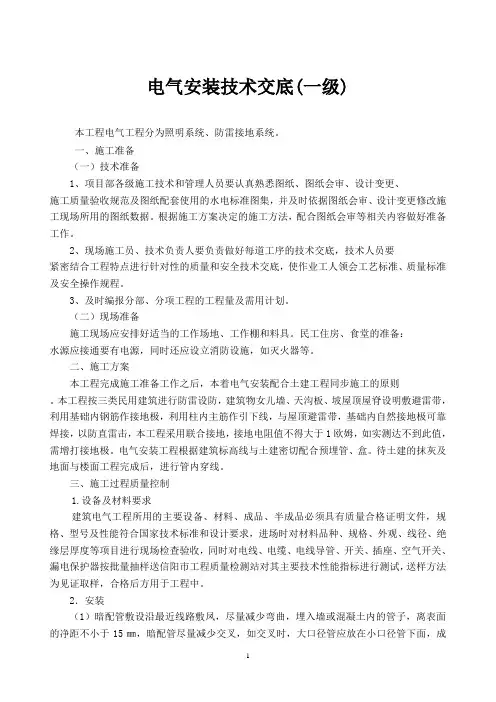

电气安装技术交底(一级)本工程电气工程分为照明系统、防雷接地系统。

一、施工准备（一）技术准备1、项目部各级施工技术和管理人员要认真熟悉图纸、图纸会审、设计变更、施工质量验收规范及图纸配套使用的水电标准图集，并及时依据图纸会审、设计变更修改施工现场所用的图纸数据。

根据施工方案决定的施工方法，配合图纸会审等相关内容做好准备工作。

2、现场施工员、技术负责人要负责做好每道工序的技术交底，技术人员要紧密结合工程特点进行针对性的质量和安全技术交底，使作业工人领会工艺标准、质量标准及安全操作规程。

3、及时编报分部、分项工程的工程量及需用计划。

（二）现场准备施工现场应安排好适当的工作场地、工作棚和料具。

民工住房、食堂的准备：水源应接通要有电源，同时还应设立消防设施，如灭火器等。

二、施工方案本工程完成施工准备工作之后，本着电气安装配合土建工程同步施工的原则。

本工程按三类民用建筑进行防雷设防，建筑物女儿墙、天沟板、坡屋顶屋脊设明敷避雷带，利用基础内钢筋作接地极，利用柱内主筋作引下线，与屋顶避雷带，基础内自然接地极可靠焊接，以防直雷击，本工程采用联合接地，接地电阻值不得大于1欧姆，如实测达不到此值，需增打接地极。

电气安装工程根据建筑标高线与土建密切配合预埋管、盒。

待土建的抹灰及地面与楼面工程完成后，进行管内穿线。

三、施工过程质量控制1.设备及材料要求建筑电气工程所用的主要设备、材料、成品、半成品必须具有质量合格证明文件，规格、型号及性能符合国家技术标准和设计要求，进场时对材料品种、规格、外观、线径、绝缘层厚度等项目进行现场检查验收，同时对电线、电缆、电线导管、开关、插座、空气开关、漏电保护器按批量抽样送信阳市工程质量检测站对其主要技术性能指标进行测试，送样方法为见证取样，合格后方用于工程中。

2．安装（1）暗配管敷设沿最近线路敷凤，尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距不小于15㎜，暗配管尽量减少交叉，如交叉时，大口径管应放在小口径管下面，成排暗配间隙大于或等于25㎜，根据设计图规定的箱预留具体位置，电工随时配合土建砌体施工，管端头堵好，管进盒、箱时一管一孔，先接端头，然后用内锁母固定在盒箱上，盒口用柔软物件堵好，墙上盒箱位置、高度必须符合设计要求，盒箱四周用M10水泥砂浆固定，出墙体同粉刷层厚度。

电气工程施工资料一些规定施工资料管理基本规定一、同步性、真实、清楚、签章1、工程资料应真实反映工程质量的实际情况，并与工程进度同步形成、收集和整理。

2、工程资料应字迹清楚并有相关人员及单位的签字盖章。

二、多方资料、各方其责工程参建各单位应对本单位形成的工程资料负责管理，并保证工程资料的可追溯性。

由多方共同形成的工程资料，各自承当相应的管理责任。

工程参建各单位应确保各自资料的真实有效、完整齐全,严禁伪造或有意撤换。

工程参建各单位应适时对工程资料进行确认、签字。

工程参建各单位应在合同中对工程资料的编制、套数、费用和移交期限等提出明确要求。

合同中对工程资料的技术要求不应低于本规程的规定。

三、建设方与总包方资料管理由建设单位采购供应的建筑材料、构配件和设备，建设单位应供给相应的质量证明文件。

由建设单位发包的专业承包施工工程，分包单位应按本规程的要求，将形成的施工资料直接交建设单位；由总包单位发包的专业承包施工工程，分包单位应按本规程的要求，将形成的施工资料交总包单位，总包单位汇总后交建设单位。

四、复印件资料资料1、工程资料应为原件。

当为复印件时，应加盖复印件供给单位的章，注明复印日期，并有经手人签字。

施工管理资料1、重要内容包括施工现场质量管理检查记录施工过程中报监理审批的各种报验报审表施工试验计划施工日志等计量器具检定证书资质资格证书（分包资质、岗位证书等）2、施工现场质量管理检查记录施工现场质量管理检查记录应由施工单位填写报项目总监理工程师（或建设单位项目负责人）审查，并做出结论。

3、施工现场质量管理检查记录单位工程施工前，施工单位应科学、合理地编制施工试验计划并报送监理单位4、施工日志要求施工日志应以单位工程为记载对象，从工程开工起至工程竣工止，按专业指定专人负责逐日记载，其内容应真实。

施工技术资料ENTERTITLE1、重要内容包括施工组织设计由施工单位编制完成，经企业技术负责人审批并填写工程技术文件报审表报监理单位批准实施。

工程项目施工现场安全资料资料类别：AQ-C7类工程资料名称：临时用电管理资料编制单位：××工程项目施工用电资料目录工程项目施工现场安全资料(一)临时用电施工组织设计及变更资料资料类别：AQ-C7类资料内容：临时用电施工组织设计资料应包括：1、现场勘测基本情况：2、负荷计算：可采用需要系数法。

是根据现场用电情况计算用电设备，以及作为供电变压器和发电机、导线截面、配电装置和电器的主要依据。

3、变压器选型及变配电室设计：确定现场变压器、配电室、总配电箱和分配电箱的位置。

闸箱位置的设置原则：尽量靠近负荷中心，减少电能损耗；进出线方便。

4、配电线路设计（包括线径计算、选择）根据每一回路的计算负荷，按发热条件选择导线截面（电压损失和机械强度）；确定线路走向及线路敷设方式。

线路敷设方式：配电线路设计主要是选择和确定线路走向，配线方式（架空线或埋地电缆等），敷设要求、导线排列，选择和确定配线型号、规格；选择和确定其周围的防护设施等。

5、配电箱与开关箱设计，选择开关电器的规格型号。

6、接地与接地装置设计7、防雷设计8、编制安全用电技术措施和电气防火措施9、绘制电气平面图、立面图和接线系统图。

临时用电图纸必须单独绘制，作为临时用电施工的依据。

平面图中应包括现场正式工程、临时建筑和用电设备位置以及相应的设备容量；变电、总配电箱、分配电箱、开关箱、各种接地、各种照明的位置、容量和方式；配电线路的分路、走向、型式和敷设方法；电杆、拉线、路灯的设置，以及电缆、导线的截面、根数；TN-S系统PE线的设置方法。

立面图是指配电室装设成列配电屏时的要求。

系统图（单线）包括从电源进线开始经过变压器、总配电箱、分配电箱、开关箱、到用电设备的单线系统图。

三级配电箱的接线图及进、出线路；标注开关电器、配电线的规格型号；标注配电装置容量；标注基本保护系统的类别。

10、上一级技术部门审批资料附：临时用电施工组织设计内容临时用电线路在六个月以上的，应按正式线路架设。

建筑电气工程施工技术资料核查表工程名称：建筑电气工程施工技术资料工程名称建设单位监理单位施工单位项目专业技术负责人编制人竣工日期年月日图纸会审记录设计变更(洽商)记录施工组织设计（施工方案）内部审批表施工组织设计(施工方案）报审卡鲁DQ－003.2技术（安全）交底记录鲁DQ－004安装施工日志工程名称项目经理专业技术负责人编制人年月日至年月日安装施工日志山东省建设工程质量监督总站监制建筑安装工程设备、成品、半成品、材料合格证汇总表山东省建设工程质量监督总站监制设备(开箱)进场验收记录鲁DQ－007材料、成品、半成品进场验收记录山东省建设工程质量监督总站监制合格证贴条（合格证粘贴处）山东省建设工程质量监督总站监制复印件（或抄件）贴条（复印件或抄件粘贴处）山东省建设工程质量监督总站监制注：该表适用于配管、穿线、桥架、线槽、敷线等。

山东省建设工程质量监督总站监制山东省建设工程质量监督总站监制山东省建设工程质量监督总站监制避雷装置隐蔽验收记录幕墙及金属门窗避雷装置隐蔽验收记录山东省建设工程质量监督总站监制电缆终端头(中间接头)制作记录电缆敷设施工记录电缆敷设施工记录（附页）电缆隐蔽工程验收记录电气等电位联结工程隐蔽验收记录等电位联结测试记录母线搭接螺栓的拧紧力矩施工记录电气绝缘电阻测试记录注:本表适用于单相、单相三线、三相四线制、三相五线制的照明、动力线路及电缆、设备器具等绝缘电阻的测试。

山东省建设工程质量监督总站监制电气接地电阻测试记录漏电保护器检测记录注：竣工验收前应对所有漏电保护装置检测漏电动作电流值，并用按钮和插座检验器检查线路漏电与相序是否符合规范要求.山东省建设工程质量监督总站监制电气照明通电试运行记录鲁DQ－024注：试运行时间：公建应为24h,民用住宅应为8h ，每2h 记录运行状态1次，检查结论栏可根据需要分格记录。

山东省建设工程质量监督总站监制电气照明（动力）全负荷试运行记录鲁DQ －025工序交接记录鲁DQ －026大型灯具安装过载试验记录鲁DQ －027异步电动机试验报告单鲁DQ－028大容量电气线路结点测温记录鲁DQ－029建筑电气工程施工质量验收资料工程名称建设单位监理单位施工单位项目专业技术负责人编制人竣工日期年月日施工现场质量检查记录鲁DQ—030山东省建设工程质量监督总站监制单位（子单位）工程质量竣工验收记录分部（子分部）工程验收记录分部(子分部)工程安全和功能检查资料及主要功能抽查记录分部（子分部）工程观感检查记录分项工程质量验收记录注：本表由施工项目专业质量检查员填写。
