jd5电动机综合保护器工作原理全文共四篇示例，供读者参考第一篇示例：JD5电动机综合保护器是一种用于自动控制电动机正常运行和保护电动机安全的装置。
它主要应用于三相异步电动机，通过监测电机的工作情况和环境参数，对电动机进行全方位的保护控制，确保电机长期稳定运行。
JD5电动机综合保护器的工作原理主要包括以下几个方面：1. 电动机状态监测：JD5电动机综合保护器通过传感器实时监测电动机运行的状态和参数，比如电流、电压、温度、速度等，从而判断电动机的运行情况是否正常。
2. 电流保护：当电动机运行过载或短路时，电流会超出额定值，此时JD5电动机综合保护器会立即切断电源，以避免电动机损坏或引起事故。
3. 电压保护：过高或过低的电压都会对电动机造成损害，JD5电动机综合保护器可以通过检测电压的大小来及时进行调节，保护电动机运行稳定。
4. 温度保护：电动机在长时间高负荷运行时，会产生过热现象，JD5电动机综合保护器会通过温度传感器监测电机的温度，并在超过规定范围时停止电机运行，避免损坏。
6. 进水保护：对于在潮湿环境下运行的电动机，进水也是一个常见问题，JD5电动机综合保护器可以通过水位传感器检测机器内的水位，提前预警并切断电源。
JD5电动机综合保护器通过实时监测、智能判断和自动控制，确保电动机在各种工作环境下都能够安全可靠地运行。
它在工业生产中发挥着非常重要的作用，不仅可以保护电动机，延长电机的使用寿命，还能够保障生产设备和工人的安全。
在未来的发展中，JD5电动机综合保护器将继续不断完善，以更好地适应各种复杂的工业环境和需求。
第二篇示例：JD5电动机综合保护器是一种用于电动机的综合保护控制设备，主要用于保护电动机免受各种危害，延长其使用寿命。
其工作原理主要包括过载保护、短路保护、欠载保护、缺相保护以及其他特殊保护功能。
过载保护是JD5电动机综合保护器的主要功能之一。
当电动机的负载超过额定值时，电动机会受到过大的电流冲击，导致电动机损坏。
电动机的温度控制与保护方法电动机是现代工业中不可或缺的重要设备之一，它的正常运行对于生产过程的稳定性和效率至关重要。
然而，在电动机工作过程中，由于各种原因可能会导致电机过热，给设备和工作环境带来危害。
因此，我们需要采取适当的温度控制与保护方法，以确保电动机的安全运行。
一、温度控制的重要性电动机过热会导致电机绕组和其他组件的损坏，甚至可能引发火灾等严重事故。
因此，对电动机的温度控制非常重要。
合理的温度控制可以延长电机的使用寿命，提高工作效率，并保障人身和设备的安全。
二、常见的温度控制与保护方法1. 温度探测器的应用为了实现电动机的温度控制，我们需要使用温度探测器监测电机的工作温度。
常用的探测器有热敏电阻、热敏电偶、温度传感器等。
这些探测器能够将电机的温度转化为电信号，并传输给温控器进行处理。
2. 温度报警与反馈控制温度探测器检测到电机温度超过设定值时，会触发温度报警装置，通过声音、光信号等形式提醒操作人员及时处理。
同时，反馈控制系统会接收到温度信号，并根据设定的温度范围调整电机的工作参数，以实现温度控制。
3. 风扇散热电机运行时会产生大量的热量，通过使用风扇进行散热是一种常见的方法。
风扇可以加速空气流动，增加散热效果，从而保持电机的温度在合理范围内。
4. 液体冷却系统对于功率较大的电机，通常需要采用液体冷却系统来降低温度。
液体冷却系统通过循环泵将冷却剂引入电机内部，吸收热量后再排出，从而降低电机的温度。
5. 负载控制负载控制是一种通过调整电机负载来控制温度的方法。
当电机负载过大时，容易导致过热。
通过减少负载、增加冷却措施等方式，可以有效控制电机的温度。
6. 温度保护装置的应用温度保护装置是一种自动保护电机的装置，能够在电机温度超过安全范围时切断电源，以防止进一步升温。
常见的温度保护装置包括热继电器、热保护开关等。
这些装置能够在电机过热时及时发挥作用，保护电机的安全。
三、温度控制与保护方法的选择在选择温度控制与保护方法时，需要根据实际情况和需求来确定。
电机过热保护装置因电机过热或温控器失灵导致旳事故时有发生,需要采用相应旳保安措施,因此,我们设计了基于热敏电阻检测温度旳电机过热保护装置。
使得电机过热时自动断开电路起到保护旳目旳。
有关资料表白,半导体热敏电阻是一种对温度变化旳敏感元件,其电阻率受温度影响变化明显。
半导体热敏电阻种类繁多,大体有正温度系数ＰTC型和负温度系数NＴC 型,根据使用条件有直热式和旁热式。
如果采用热敏电阻测温,必须理解PTＣ型和ＮTC 型热敏电阻旳温度特性和伏安特性。
NTＣ型热敏电阻在0 ~ 120 ℃电阻变化明显; 而PTC 型热敏电阻在0～１20 ℃变化不大，当温度在1２0~１6０℃时阻值升高不久。
ＮＴＣ型热敏电阻流经自身旳电流变化对其引起自身电阻变化较大; 而PTC 型热敏电阻自身电流对阻值影响不大,当自身电流达到一定值时阻值才发生变化。
一、工作原理图中QA、TA、J、Ｑ构成电机Ｍ旳主控制回路，当ＱA接通时,线圈Q通电吸合，电动机M运转,ＴA为停止按钮。
变压器B、整流桥Z、电容器C1 和C2、继电器J、二极管D、运放器LＭ、三极管Ｔ、热敏电阻R1X,R２X 、电阻Ｒ5-Ｒ6; 构成保护回路，其保护原理如下。
R １、R2、R1Ｘ、R2Ｘ构成电桥,图中R1X,R2Ｘ为电机内部测温电阻。
当电机温度超过容许温升时，电桥失去平衡，即R1Ｘ／R1!=R2X/Ｒ２,这时有信号输出给运算放大器LM108（R３,R4为限流电阻)。
信号经LM108放大并经电容C１消噪后，经由Ｒ5输出到三极管T使其导通,继电器J吸合,使主控回路中线圈Ｑ失电释放，电机M停止运转。
二极管D为续流二极管，当Ｊ释放时起续流作用。
调节RT可得到三极管旳触发电压。
二、参照文献1、热敏电阻测温电路与电机过热保护作者：柳德岩刊名:现代化农业英文刊名：ＭODＥRNIZING AＧRICＵLTＵRＥ２、新型电机过热保护控制系统作者: 李鸿征，靳孝峰刊名:电子测量技术英文刊名: ＥLECＴRＯNＩC ＭＥASUＲEMＥNT TＥCHNOＬOＧY。
防止二单元增压风机过热（或过流）保护动作的措施2010年1月27日#3增压风机过流保护动作，脱硫系统停运；2011年4月22日，#3增压风机过热保护动作跳闸，脱硫系统停运。
随着煤炭形势的持续紧张，来煤热值持续走低，目前入炉煤低位热值稳定在17000KJ/Kg左右，同比下降明显（去年为19000 KJ/Kg 左右。
因煤质变差，同样带高负荷情况下就需要燃烧更多的煤，煤量和风量将保持在高位运行。
这一工况将对增压风机的安全运行带来压力，为保证增压风机的安全运行，特制定以下措施：1、除尘各运行值班员要熟知增压风机的各种参数特性。
比如额定电流、入口负压调整范围、动叶开度与电流的对应关系、各轴承及电机线圈的允许运行温度等。
2、随时关注机组负荷情况，熟悉负荷预计曲线，根据机组负荷对脱硫系统做出相应的调整工作，既保证设备安全运行又能保证脱硫合格投运率，同时要做好大负荷情况下的事故预想。
3、在大负荷，尤其是满负荷状态下，尤其关注增压风机的动叶开度和电流。
当增压风机电流接近额定值（219A）时，保持增压风机入口负压在正常范围的低限，同时汇报单元长。
4、单元长在接到除尘班长联系之后，查看SIS系统，并及时控制锅炉通风量（保证燃烧稳定、蒸汽参数正常情况下，氧量控制保持低限运行），避免增压风机电流超限，单元长负责全过程协调控制。
5、单元长（或除尘班长）在经过调整后，增压风机电流仍不能稳定在额定电流以下运行时，及时汇报值长。
值长综合整体情况，必要时降低负荷运行，通知燃料提高入炉煤热值，保证增压风机不超额定电流。
6、其它单元目前虽无上述情况发生，但亦应参考上述规定参照执行。
各单元机组动力有上述保护的也应熟知，避免类似事件发生。
（目前装有过热保护的动力：2A/B吸风机、二单元高压动力、三单元高压动力、所有脱硫高压动力。
监视电流为B相电流，二单元过热保护电流取自A、C相，三单元过热保护电流取自三相均值，故正常运行严禁超出额定电流运行。

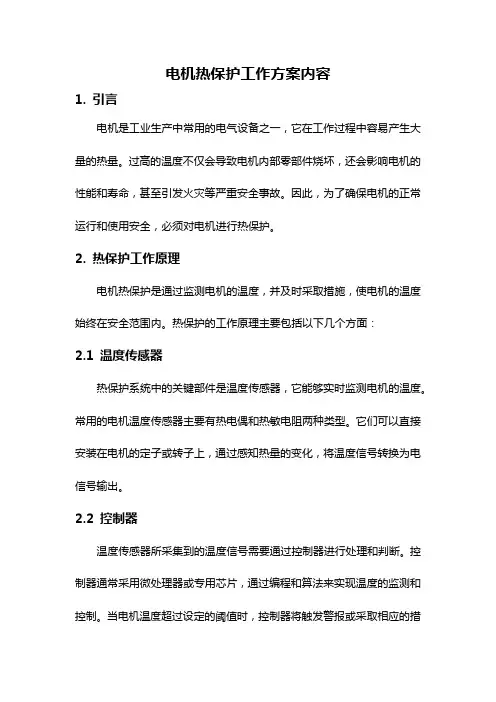

电机热保护工作方案内容1. 引言电机是工业生产中常用的电气设备之一，它在工作过程中容易产生大量的热量。
过高的温度不仅会导致电机内部零部件烧坏，还会影响电机的性能和寿命，甚至引发火灾等严重安全事故。
因此，为了确保电机的正常运行和使用安全，必须对电机进行热保护。
2. 热保护工作原理电机热保护是通过监测电机的温度，并及时采取措施，使电机的温度始终在安全范围内。
热保护的工作原理主要包括以下几个方面：2.1 温度传感器热保护系统中的关键部件是温度传感器，它能够实时监测电机的温度。
常用的电机温度传感器主要有热电偶和热敏电阻两种类型。
它们可以直接安装在电机的定子或转子上，通过感知热量的变化，将温度信号转换为电信号输出。
2.2 控制器温度传感器所采集到的温度信号需要通过控制器进行处理和判断。
控制器通常采用微处理器或专用芯片，通过编程和算法来实现温度的监测和控制。
当电机温度超过设定的阈值时，控制器将触发警报或采取相应的措施。
2.3 保护措施当电机温度超过设定的阈值时，热保护系统将采取一系列的保护措施，以避免电机过热而损坏。
常见的保护措施包括：- 停机保护：热保护系统可以通过控制器来控制电机的停止运行，以防止电机继续工作导致过热。
- 风扇通风：在电机温度超过设定值时，热保护系统可以启动风扇，增加空气流通，降低电机的温度。
- 液冷降温：对于一些大功率电机，可以通过液冷系统来降低电机的温度。
- 报警提示：当电机温度超过设定值但还未达到危险程度时，热保护系统可以通过报警器或显示屏等方式发出警告信号，提醒操作人员及时采取措施。
3. 热保护工作方案3.1 安装温度传感器首先，需要在电机的关键部位安装温度传感器。
根据电机的具体结构和使用环境，选择合适的温度传感器，如热电偶或热敏电阻。
安装位置应该选择能够准确反映电机温度的位置，通常选择定子或转子表面。
3.2 设置温度阈值根据电机的工作条件和使用要求，设置合理的温度阈值。
温度阈值应该根据电机的额定温度和额定功率进行计算，以确保电机在正常工作范围内。
国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PSM 691U/692U电动机综合保护装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSM 691U/692U电动机综合保护装置说明书Ver1.1国电南京自动化股份有限公司2008年11月版本声明本说明书适用于电动机综合保护装置V1.1版本产品说明书版本修改记录表* 技术支持电话：（025）83421394-8120传真：（025）83421394-8118* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2008年11月第2版第1次印刷目次1 装置概述 (1)2 技术性能及指标 (3)2.1 额定电气参数 (3)2.2 主要技术指标 (3)2.3 环境条件 (4)2.4 功率消耗 (4)2.5 过载能力 (4)2.6 绝缘性能 (4)2.7 耐湿热性能 (4)2.8 电磁兼容性 (5)2.9 机械性能 (5)3 PSM 691U电动机差动综合保护测控装置 (6)3.1 功能 (6)3.2 原理说明 (7)3.2.1 差动保护 (7)3.2.2 差动速断保护 (8)3.2.3 差流越限告警 (8)3.2.4 TA断线告警 (8)3.2.5 电流速断保护 (8)3.2.6 定时限过流保护 (9)3.2.7 反时限过流保护 (9)3.2.8 两段定时限负序过流保护/反时限负序保护 (9)3.2.9 过热保护 (10)3.2.10 堵转保护 (11)3.2.11 单相接地保护 (11)3.2.12 低电压保护及TV断线闭锁 (11)3.2.13 过电压保护 (12)3.2.14 过负荷保护 (12)3.2.15 非电量保护 (12)3.2.16 4-20mA直流输出 (12)3.3 整定 (13)4 PSM 692U电动机综合保护测控装置 (19)4.1 功能 (19)4.2 原理说明 (19)4.2.1 电流速断保护 (19)4.2.2 定时限过流保护 (20)4.2.3 反时限过流保护 (20)4.2.4 两段定时限负序过流保护/反时限负序保护 (21)4.2.5 过热保护 (21)4.2.6 堵转保护 (22)4.2.7 单相接地保护 (22)4.2.8 低电压保护及TV断线闭锁 (22)4.2.9 过电压保护 (23)4.2.10 过负荷保护 (23)4.2.11 非电量保护 (23)4.2.12 4-20mA直流输出 (24)4.2.13 F-C闭锁功能 (24)4.3 整定 (24)1 装置概述PSM 691U电动机差动综合保护装置及PSM692U电动机综合保护测控装置是在消化吸收国内外先进经验的基础上分别专门为2000KW及以上异步电动机和2000KW及以下异步电动机（可与各类综合自动化配套）开发的产品。

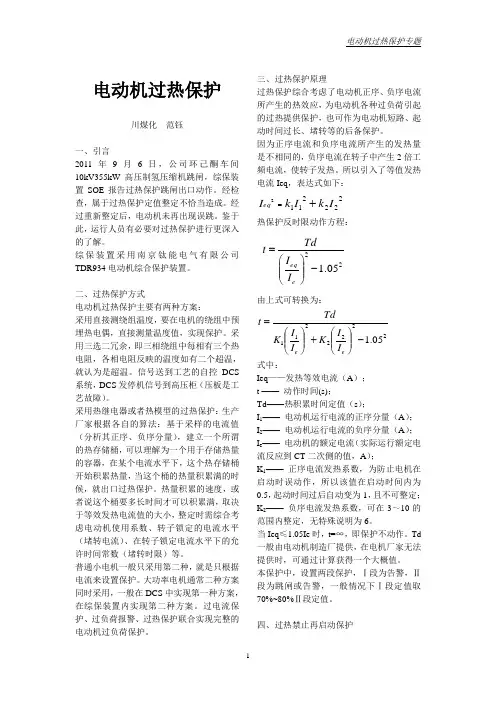

电动机过热保护川煤化范钰一、引言2011年9月6日，公司环己酮车间10kV355kW高压制氢压缩机跳闸，综保装置SOE报告过热保护跳闸出口动作。
经检查，属于过热保护定值整定不恰当造成。
经过重新整定后，电动机未再出现误跳。
鉴于此，运行人员有必要对过热保护进行更深入的了解。
综保装置采用南京钛能电气有限公司TDR934电动机综合保护装置。
二、过热保护方式电动机过热保护主要有两种方案：采用直接测绕组温度，要在电机的绕组中预埋热电偶，直接测量温度值，实现保护。
采用三选二冗余，即三相绕组中每相有三个热电阻，各相电阻反映的温度如有二个超温，就认为是超温。
信号送到工艺的自控DCS 系统，DCS发停机信号到高压柜（压板是工艺故障）。
采用热继电器或者热模型的过热保护：生产厂家根据各自的算法：基于采样的电流值（分析其正序、负序分量），建立一个所谓的热存储桶，可以理解为一个用于存储热量的容器，在某个电流水平下，这个热存储桶开始积累热量，当这个桶的热量积累满的时候，就出口过热保护。
热量积累的速度，或者说这个桶要多长时间才可以积累满，取决于等效发热电流值的大小，整定时需综合考虑电动机使用系数、转子锁定的电流水平（堵转电流）、在转子锁定电流水平下的允许时间常数（堵转时限）等。
普通小电机一般只采用第二种，就是只根据电流来设置保护。
大功率电机通常二种方案同时采用，一般在DCS中实现第一种方案，在综保装置内实现第二种方案。
过电流保护、过负荷报警、过热保护联合实现完整的电动机过负荷保护。
三、过热保护原理过热保护综合考虑了电动机正序、负序电流所产生的热效应，为电动机各种过负荷引起的过热提供保护，也可作为电动机短路、起动时间过长、堵转等的后备保护。
因为正序电流和负序电流所产生的发热量是不相同的，负序电流在转子中产生2倍工频电流，使转子发热。
所以引入了等值发热电流Ieq，表达式如下：2222112IkIkI eq+=热保护反时限动作方程：2205.1-⎪⎪⎭⎫⎝⎛=eeqIITdt由上式可转换为：222221105.1-⎪⎪⎭⎫⎝⎛+⎪⎪⎭⎫⎝⎛=eeIIKIIKTdt式中：Ieq——发热等效电流（A）；t ——动作时间(s)；Td——热积累时间定值（s）；I1——电动机运行电流的正序分量（A）；I2——电动机运行电流的负序分量（A）；I e——电动机的额定电流（实际运行额定电流反应到CT二次侧的值，A）；K1——正序电流发热系数，为防止电机在启动时误动作，所以该值在启动时间内为0.5，起动时间过后自动变为1，且不可整定；K2——负序电流发热系数，可在3～10的范围内整定，无特殊说明为6。
电动机绕组过热保护装置的原理及设计方法电动机是现代工业中使用最广泛的动力设备之一，它们广泛应用于各个行业的生产过程中。
然而，由于电动机运行时会产生大量的热量，如果电动机绕组长时间暴露在高温环境下，可能会引发绕组过热，甚至导致设备损坏。
因此，为了保护电动机的正常运行，我们需要设计一种绕组过热保护装置。
绕组过热保护装置的原理是基于电动机绕组温度的测量和控制。
常见的绕组过热保护装置通常采用两种工作原理：基于温度传感器的保护和基于电流传感器的保护。
基于温度传感器的保护装置通过在电机绕组上安装温度传感器，实时监测绕组的温度，并在温度超过设定阈值时触发保护机制。
温度传感器通常采用热敏电阻或热电偶等元件，它们具有随温度变化而改变电阻或电压的特性。
传感器的输出信号被连接到绕组过热保护装置中的微处理器或传感器接口电路中，当温度超过预设值时，保护装置会自动切断电机的供电。
基于电流传感器的保护装置是利用电机绕组电流与其温度之间的关系进行保护。
电机绕组的电流通常与转矩和负载有关，过大的电流会导致绕组过热。
因此，我们可以通过安装电流传感器来实时监测绕组电流，并与预设的电流阈值进行比较。
如果电流超过设定阈值，则保护装置会立即切断电机的供电。
设计绕组过热保护装置时，我们需要考虑以下几个关键因素：1. 温度阈值的确定：在设计中需要考虑电动机的额定运行温度和长时间运行所能承受的最高温度。
根据这些数据确定适当的温度阈值，以便及时触发保护装置。
2. 保护装置的响应时间：当绕组温度超过设定阈值时，保护装置需要迅速切断电机的供电，以防止绕组过热。
因此，保护装置的响应时间应尽可能短，以确保保护的准确性和及时性。
3. 保护装置的可靠性：由于保护装置的任务是保护电动机免受绕组过热的损害，因此必须确保装置的可靠性，以避免误触发或未触发的情况发生。
4. 保护装置的集成与控制：绕组过热保护装置通常需要与电机控制系统集成，以实现对电机供电的切断。
因此，在设计中需要考虑保护装置与电机控制系统的接口和通信方式。
电机过热保护工作原理概述说明以及概述1. 引言1.1 概述电机过热保护是一项重要的安全措施，旨在监测和控制电机运行时的温度，在温度超出安全范围时及时采取防护措施，以避免电机过热引发事故和设备损坏。
本文将深入探讨电机过热保护的工作原理、必要性以及应用方法。
1.2 文章结构本文分为五个主要部分。
首先，在引言部分我们会对文章进行整体概述，介绍电机过热保护的背景及目的。
接下来，在第二部分中，我们将详细阐述电机过热问题的概况以及其带来的危害。
第三部分将重点介绍电机过热保护工作原理，并简要介绍温度传感器的工作原理、热继电器的工作原理以及控制系统实现方式。
第四部分将介绍几种常见的过热保护方法，包括基于温度阈值的保护方法、基于负载监测的保护方法以及其他常用方法。
最后，在结论与总结部分，我们将总结文章中主要观点，并展望未来电机过热保护的发展方向。
1.3 目的本文旨在提供关于电机过热保护工作原理的综合概述和说明，帮助读者了解电机过热问题的重要性以及相应的保护方法。
通过深入解析温度传感器、热继电器和控制系统等关键元件与组件的工作原理，读者将能够更好地理解电机过热保护技术，并为实际应用中选择合适的保护方法提供指导。
2. 电机过热保护工作原理2.1 电机过热问题概述电机过热是指电机在运行时产生的过多热量无法有效散发，导致温度升高超出正常范围。
电机过热问题经常发生，可能是由于环境温度高、负载过重或者电气系统故障等原因引起的。
2.2 电机过热的危害电机过热不仅会降低电机的效率，还会损坏绝缘材料、扭曲零部件甚至引发火灾等严重后果。
因此，采取适当的保护措施对于确保电机安全稳定运行至关重要。
2.3 电机过热保护的必要性为了防止上述危害和损失，实施适当的电机过热保护措施势在必行。
通过监测和控制电机温度，并及时采取相应的保护策略，可以有效避免发生严重事故。
3. 电机过热保护工作原理概述3.1 温度传感器的工作原理温度传感器广泛应用于电机过热保护中，以实时监测电机的温度。
电动机过热因素分析及处理措施首先，电动机过热的主要原因可以归纳为以下几点：1.负载过重：过载是电动机过热的主要原因之一、如果电动机超负荷运行，将导致电机绕组电流过大，产生大量热量，从而使电动机过热。
解决这个问题的方法是合理选择电动机型号，避免过载操作。
2.环境温度过高：如果电动机运行环境温度过高，将导致电机散热不畅，难以有效降低温度。
解决这个问题的方法是增加电机的散热设备，例如风扇、散热片等，提高散热效率。
3.电机绕组问题：电机绕组在长时间运行后，由于绝缘老化、连接松动等原因，可能会导致绕组发热。
解决这个问题的方法是定期检查电机绕组的绝缘性能，及时更换老化的绝缘材料，确保绕组连接牢固。
4.电动机损坏：电动机受到损坏，例如轴承磨损、转子不平衡等，都会使电机运行时产生振动和噪音，增加能量损耗和发热量。
解决这个问题的方法是定期检查电机，发现问题及时修复或更换配件。
5.电源电压问题：电源电压波动过大或电压不稳定，会使电机电流不稳定，增加温升。
解决这个问题的方法是安装稳压器或调整电源电压，使电机运行在稳定的电压范围内。
针对以上的问题，可以采取以下处理措施：1.合理选择电动机型号：根据实际负载情况，选择功率适当的电动机，避免过载运行。
2.提高散热效果：增加电机的散热设备，如风扇、散热片等，增加散热表面积，提高散热效率。
3.定期维护保养：定期检查电机的绝缘性能和连接情况，及时更换老化的绝缘材料，确保绕组的良好状态。
4.注意环境温度：避免将电动机安装在高温环境下，如可能的话，采取遮阳、通风等方法，降低运行环境温度。
5.定期检查电机：定期检查电机的运行状态，发现问题及时修复或更换配件，确保电机的正常运行。
6.安装稳压器：如果电源电压波动较大，可以安装稳压器来调整电源电压，确保电机运行在稳定的电压范围内。
总之，电动机过热问题的处理要综合考虑多个因素，并采取相应的措施加以解决。
通过合理选择电机型号、增加散热设备、定期维护保养、注意环境温度、定期检查电机以及安装稳压器等方法，可以有效降低电动机过热的发生率，并延长电动机的使用寿命。
