如何建立无盘工作站的小型学习系统

PXE⽆盘⼯作站搭建之前搭建了PXE⾃动化安装操作系统，现搭建⼀个PXE⽆盘⼯作站，跟PXE安装系统类似，只是PXE安装操作系统是客户端通过访问http 或者ftp的⽅式，下载安装所需要的系统⽂件，⽽PXE⽆盘⼯作站是提供已安装好的操作系统⽂件，⽤挂载的⽅式，把整个操作系统挂载到远程服务器上，让其运⾏挂载盘上的操作系统。

环境介绍：1、⼀台1c2g的VMware虚拟机，操作系统为CentOS7.9，IP地址为192.168.1.11。

2、需要准备好已安装好的系统⽂件，这⾥就拿CentOS7.9版本来举例⼦。

3、需要搭建DHCP、TFTP、NFS等服务。

4、准备好系统内核⽂件vmlinuz（系统镜像⾥有）、镜像⽂件initrd.img（系统镜像⾥有）、pxe引导⽂件pxelinux.0（安装syslinux，在/usr/share/syslinux下）。

5、这⾥只介绍单个⼯作站，如果你需要多个⼯作站，那么你可以配置多个nfs⽬录，把每个系统隔离开来。

环境搭建1、安装DHCP和TFTP，这⾥不多做介绍，请参考，配置、⽂件存放位置都⼀样，这⾥配置tftp服务的根⽬录为/var/lib/tftpboot/netboot。

1.1、把vmlinuz、initrd.img、pxelinux.0⽂件复制到/var/lib/tftpboot/netboot下。

1.2、创建启动菜单mkdir /var/lib/tftpboot/netboot/pxelinux.cfgcat <<EOF > /var/lib/tftpboot/netboot/pxelinux.cfg/defaultdefault autoprompt 0label autokernel vmlinuzappend initrd=initrd.img root=nfs:192.168.1.11:/nfs selinux=0 ip=dhcp rw nomodeset vga=0x0314EOF参数介绍：prompt 0 表⽰⼯作站⽴即启动，1 表⽰⼯作站等待选择kernel 指定内核⽂件initrd 指定镜像⽂件root 指定nfs路径selinux 设置selinuxrw 设置⼯作站系统为可读写nomodeset 这个参数是配合后⾯的vga=参数⼀起使⽤，设置分辨率vga 这个参数值是设置分辨率，0x 表⽰⼗六进制，0314 表⽰800*600 16 位⾊；若⽆特殊需求，建议删除这2个参数2、准备nfs服务的共享⽬录。

这样建立无盘工作站一。

建立NT无盘工作站的注意事项（1）在安装NT服务器时一定要使用NTFS分区格式而不能使用FAT分区格式，因为NT服务器的很多安全特性是靠NTFS文件系统来完成的，如果使用FAT文件格式，则很多安全特性无法实现。

（2）10M网络的流量问题。

在安装NT无盘的环境下，如果工作站同时开机（学校上机的主要特征）。

每一10M网段上最好不要超过12台DOS工作站，如果DOS工作站数量超过这个数字，则在DOS 工作站开机时有些工作站就无法登陆。

建议在服务器上多加一至三块网卡，每一网卡为一个网段，如果数量更大的话建议在服务器上安装100M网卡，连100M/10M交换机，然后再连普通HUB，这样每100M网段可以连接的机器数量可达100台左右。

（3）在安装RPL服务器，建议将RPL目录不要放在WINDOWS子目下，而是放在另一个逻辑盘上，否则无盘用户可以无限制地向服务器拷贝文件，从而导致服务器上磁盘空间很快就用光了。

二。

无盘工作站的工作机理当工作站上网卡启动时，网关上BOOT ROM片会送出一个FIND帧（BOOT Request),其中包含此工作站的网卡卡号。

远程启动服务器收到启动要求后，即检查远程启动数据库中是否有该卡号的启动数据记录。

如果有，则记录此工作站卡号，并不引导，只有利用“远程启动管理器”建好此卡有关完整数据后（一个是引导块，另一个是远程启动环境配置文件）才可以。

如果有，则远程启动服务器送一个FOUND帧给工作站。

工作站上RPLROM接收到“FOUND”帧并送出“SEND。

FILE。

REQUEST”帧，远程启动服务器收到“SEND。

FILE。

REQUEST”要求后，会根据数据库中的设置，用“FILE。

DATA。

RESPONSE”帧来发送工作站所需的启动文件。

工作站接收到完整的启动文件后，就开始执行启动过程，对DOS或Windows3.2,已完成启动过程。

对Windows95/98，还需执行一些步骤，下面将进一步介绍。

如何建立无盘工作站的小型学习系统（NT篇）内容提要：本文将说明如何利用网卡上的Boot ROM启动，并且主要说明了怎样安装TOPSTAR TE－2500b TSA网卡的Win95无盘工作站，并借助Windows NT建立一个小型学习系统，其中也顺带说明了Windows NT的一些强大功能和笔者的一些排错经验。

硬件软件准备:安装WINDOWS NT SERVER 4.O的服务器若干部，安装WINDOWS 95 的带光驱软驱硬盘的工作站一部，不带光驱软驱硬盘的工作站若干部，适量的HUB，适量5类双绞线，适量带BOOT ROM的网卡（笔者使用TOPSTAR TE－2500B ISA 网卡）。

拓扑结构：星型第一部份安装软件安装各服务器的NT SERVER 4.0和一部有盘工作站的WIN95并调通网络设置一部服务器为主域控制器，一部服务器为备份域控制器，和设置好各自需要的服务（DHCP、DNS、DLC 等），安装好网卡驱动程序，设置好各自的IP地址（笔者设置三类地址222.222.222.1至3，子网掩码为255.255.255.0）。

在DOS命令行下执行PING 222.222.222.n，若出现pinging 222.222.222.n with 32 bytes of data；reply from 222.222.222.n: bytes=32 time<10ms TTL=128reply from 222.222.222.n: bytes=32 time<10ms TTL=128reply from 222.222.222.n: bytes=32 time<10ms TTL=128reply from 222.222.222.n: bytes=32 time<10ms TTL=128ping............则正常。

在各个服务器上分别执行开始\程序\管理工具（公用）\域名服务管理器\服务器清单\添加DNS服务器，写入各自的IP地址。

一、无盘工作站启动原理无盘工作站之所以能够启动，是由硬件（工作站端）和软件（服务器端）共同配合的结果。

软件上，就是服务器上的远程启动相关服务和无盘系统软件；硬件上，则是工作站网卡上的BootROM芯片。

当然，对于不是很老的主板，其BIOS中空闲较多并支持写入，可以将BootROM芯片代码写入主板BIOS 中，节省了一个芯片。

较常用的无盘启动芯片有RPL和PXE两种。

这两种较为通用，其它还有一些厂商开发的专用芯片，不是很普及，以下的讨论中均以RPL和PXE为主。

RPL 芯片可用于10M和100M的网卡，有针对NT（2000）的，有针对NetWare的。

不同的网卡用的也不一样，需要配套。

所以做无盘时不是任何网卡都能做的。

10M的NE2000和8029网卡、100M的8139网卡等都支持RPL芯片，并且也都容易找到相应的RPL芯片。

PXE芯片一般用于100M的网卡，以在8139网卡上的应用最为成熟和典型，甚至很容易就可找到用于8139网卡的PXE芯片代码（用于写入主板或空白BOOT片）。

现在较常见的是那种RPL/PXE双启动的BootROM芯片，价格在6元左右。

1、RPL芯片的启动原理。

（1）发现阶段。

当Client启动后，其网卡上的BootROM会向Server广播一个引导请求帧，即FIND 帧，该帧包含有Client的网卡号（MAC地址），网络上所有Server都会发现这个FIND帧。

（2）提供阶段。

Server远程启动服务收到Client广播的FIND帧，根据帧中所带的ID号，检查远程启动数据库中是否有该卡号的配置记录，如果不存在，则引导过程不能继续；如果存在，远程启动服务发送一个FOUND帧，这个帧中包含了服务器的岗卡ID（即Server的MAC地址），然后就调用 BOOTP （Boot Protocol）或者DHCP（Dynamic Host Configuration Protocol）。

无盘工作站管理系统建设方案1成都XX公司信息管理平台建设方案2007年3月★Please Protect the Copy’s Copyright for All Reserve ★目录成都XX公司信息管理平台(1)目录(2)一、建设目标(3)1. 建设背景(3)2.建设原则(3)1.2.1先进性和成熟性(3)1.2.2实效性和标准性(3)1.2.3可操作性和易用性(4)1.2.4安全性和可靠性(4)3.建设目标(4)二、网站整体结构(5)2.1前台模块结构图(5) 2.2前台功能简介(5) 2.3后台模块结构图(6)2.4后台功能简介(7)三、技术方案概要(7)3.1活动关系(7)3.2主要构架分析(8)四、具体技术方案(8)4.1系统要求的环境(8) 4.1.1开发环境(8)4.1.2应用环境(9)4.2系统的构架设计(9) 4.3容错性和健壮性(10) 4.4系统安全性(10)4.4.1多层安全访问与控制(10)4.4.2系统权限及对象权限(10)4.4.3角色管理及分级授权(10)4.4.4视图、快照和存储过程安全技术(11)4.4.5数据的加密技术及用户操作日志(11)一、建设目标1. 建设背景成都市XX发展有限责任公司在遵循信息化建设的指示前提下，本着专业负责的精神，采用安全、稳定的技术架构和应用系统平台，协助XX部门实施信息管理平台的建设。

根据XX部门的初步要求和设想，成都市XX发展有限责任公司特地为其度身订造了一套适合其工作模式的信息管理。

2.建设原则根据成都市XX科技发展有限责任公司在信息化建设中的实施经验，为了确保本系统的功能完整可靠，有良好的保密性、稳定性、安全性，遵循了以下原则：“先进性和成熟性，实效性和标准性，安全性和可靠性，可操作性和易用性”的原则，统一规划，减少重复建设，利用、整合现有资源，提高布署效率。

1.2.1先进性和成熟性信息技术尤其是软件技术发展迅速，新理念、新体系、新技术迭相推出，这造成了新的、先进的技术与成熟的技术之间的矛盾。

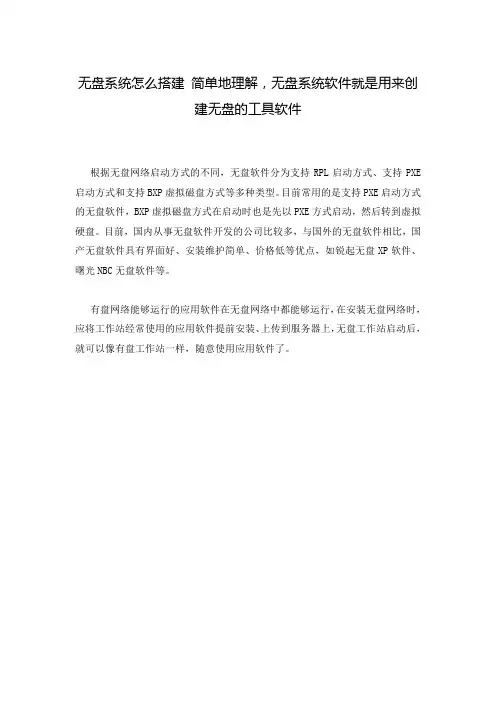

无盘系统怎么搭建简单地理解，无盘系统软件就是用来创
建无盘的工具软件
根据无盘网络启动方式的不同，无盘软件分为支持RPL启动方式、支持PXE 启动方式和支持BXP虚拟磁盘方式等多种类型。

目前常用的是支持PXE启动方式的无盘软件，BXP虚拟磁盘方式在启动时也是先以PXE方式启动，然后转到虚拟硬盘。

目前，国内从事无盘软件开发的公司比较多，与国外的无盘软件相比，国产无盘软件具有界面好、安装维护简单、价格低等优点，如锐起无盘XP软件、曙光NBC无盘软件等。

有盘网络能够运行的应用软件在无盘网络中都能够运行，在安装无盘网络时，应将工作站经常使用的应用软件提前安装、上传到服务器上，无盘工作站启动后，就可以像有盘工作站一样，随意使用应用软件了。

Windows NT 4.0下无盘工作站的建立安装Windows NT无盘工作站必须选用支持NT远程启动的网卡。

在众多的网卡中，卡号前六位数字为0020AF和00608C的网卡直接支持NT的远程启动，如果你选用的网卡是这两种，那么你就可以忽略本文中添加网卡部分的内容。

一、准备工作设NT安装在D:\WINNT目录下,工作站网卡I/O=300,IRQ=3,BOOTADRESS=C800(尽量用此设置),其卡号前六位为0000E8（通过网卡的附带程序测得）。

1.通过“控制面板 网络 添加 协议”添加DLC通讯协议。

2.通过“控制面板 网络 添加 服务”添加“远程启动服务”。

3.通过“控制面板 服务”激活“服务”对话框,在“启动类型”选项中选中“自动”,再单击“确定”即可。

二、在DOS6.22下添加网卡1.将网卡的MS－DOS驱动程序复制到D:\WINNT\RPL\BBLOCK\NDIS目录下,一般其扩展名为.DOS。

2.新建一个D:\WINNT\RPL\BBLOCK\NETBEUI\adapter目录(其中adapter为变量，代表网卡名)。

将网卡驱动盘上的PROTOCOL.INI和F复制到此目录下。

3.编辑F,确保刚才复制的＊.DOS和PROTOCOL.INI工作路径的正确性。

重新编辑F,将“EXE BBLOCK\ ～～～”一行改为“EXE BBLOCK\ ～～～”,并另存为F。

4.在MS－DOS方式下执行RPLCMDD:\WINNT\RPLCMD适配器引导Config配置文件服务代理商WKSTA[退出]:V(Vender)(Adapter Boot Config Profile Vender[Quit])Add Del Enum:A(Add)VenderName=0000e8(输入卡号前六位)all other parameters are optionalVenderComment=适配器引导Config配置文件服务代理商WKSTA[退出]:B(Boot Block)Add Del Enum:ABootName=boot1VenderName=0000e8(对应VenderName)BbcFile=BBLOCK\NETBEUI\adaper\F(注意修改adapter)all other parameters are optionalBootComment=WindowSize=适配器引导Config配置文件服务代理商WKSTA[退出]:C(Config)Add Del Enum:AConfigName=config1BootName=boot1(对应BootName)DirName=dosDirName2=dos622FitShared=fits\dos622.fitFitPersonal=fits\dos622p.fitall other parameters are optionalConfigComment=My Config for Dos6.22(新配置)DirName3=DirName4=适配器引导Config配置文件服务代理商WKSTA[退出]:Q三、建立DOS6.22的无盘工作站1.将DOS6.22的文件复制到D:\WINNT\RPL\RPLFILES\BINFILES\DOS622下,并解除MSDOS.SYS和IO.SYS的S和H的属性。

产品配置及功能操作简明手册一、快速搭建VIM系统在安装VIM服务端之前，请确保服务器有足够的硬盘空间以放置VIM系统的镜像文件和临时文件。

并预先创建disks、wks和restore三个目录（名称可自定义，建议将disks和wks两个目录分别放在两个硬盘里，这样可以提高工作站运行的速度）。

请将这三个目录所在分区格式化为NTFS格式。

再给该服务器指定一个静态IP地址。

1. 安装配置VIM服务端a 运行VIM系统所附光盘中Master Server目录下的安装程序setup.exe（如果是为副服务器安装服务端，请选择Sub Server目录），进入服务端安装界面：一般保持默认直接点“下一步”即可，根据提示完成服务端的安装。

最后会提示创建相关密码，直接点“确定”后进入“Virtual Image Manager管理器”主界面b 在Virtual Image Manager管理器界面中选择“配置”――“选项配置”菜单，在“IP设置”选项卡中将提供无盘服务的IP地址打勾，点“确定”并根据提示重启服务。

c 依次选择“编辑”――“新建”――“虚拟磁盘”菜单，根据实际情况输入虚拟磁盘的名称和容量大小，在“映像文件”栏输入存放虚拟磁盘映像文件的路径及磁盘文件名，路径请选择前面创建的“disks”文件夹，磁盘名可自定义。

然后勾选“使用稀疏文件”后点“确定”完成虚拟磁盘的创建d 依次选择“编辑”――“新建”――“计算机”，在“基本信息”选项卡中，根据实际情况依次在“名称”、“MAC地址”、“IP地址”、“子网掩码”等栏填入工作站相应的参数，(注意“IP地址”和“子网掩码”栏填入的信息要保证能够和服务器正常通信)。

在“硬件配置”栏选择“默认配置”，“工作站目录”栏选择前面创建的“wks”文件夹；在“磁盘”选项卡中点“编辑磁盘”按钮，在打开的窗口中将前面创建的磁盘从右边列表移到左边列表后依次点“确定”――“应用”完成工作站的添加e 在Virtual Image Manager管理器中右击新增的工作站，选择“超级用户/普通用户”选项，在打开的窗口中勾选新增的磁盘后点“确定”。

无盘工作站建设方案————————————————————————————————作者：————————————————————————————————日期：2目录无盘工作站的系统 (4)一、产品特性 (4)二、无盘好处 (4)三、应用领域 (4)公司简介.................................................. 错误!未定义书签。

北京同力合创科技有限公司介绍： ...... 错误!未定义书签。

北京同力合创科技有限公司介绍资质介绍： .. 错误!未定义书签。

无盘工作站的硬件配置 (5)服务器端： (5)客户端 (5)网络环境 (5)锐起BSD的软件介绍 (6)IT管理面临的挑战 (6)关于锐起 (6)系统优势 (7)产品功能 (8)技术架构 (9)无盘工作站的系统随着各个企业计算机和网络应用的不断深入，企业内部、企业同外部进行信息交换和资源共享的要求日益增加。

为了使各种生产、销售数据和管理信息在企业内部准确、可靠、快速的进行传递，加强企业各部门间的联系，提高工作效率，实现资源共享，共同作业、统一管理来降低运作及管理成本，因而中小企业非常必要建立一个内部局域网，实现企业自动办公平台。

无盘，简言之，一个网络中所有工作站上都不安装硬盘，全部通过网络服务器来启动，这个网络就是无盘网络，这些工作站称为无盘工作站。

NxD无盘的基本实现原理简而言之就是利用底层技术通过网络服务器上的磁盘影像文件模拟成磁盘，从而启动。

无盘网络的本意一个是为了降低工作站的成本，另一个是为了管理和维护的方便。

试想，如果把工作站要用的操作系统都放倒服务器上，系统的管理和维护、软件的升级都需要放倒服务器上完成，这对网络管理员来说的确是福音。

无盘网络的突出优点就在于节投资、易于管理、方便维护。

一、产品特性1、服务器支持Linux/Windows2、客户端支持DOS/windows 2000/windows XP/windows 2003/windowsvista/Linux3、支持NForce2、3、4、5全系列网卡4、一键式全自动安装和恢复5、服务端支持直接读取硬盘6、服务端支持多网卡绑定，网络流量不在世瓶颈。

5、486运行Win2000？无盘工作站你想用486机运行Win2000吗？你想不买终端卡组建无盘Win2000网络吗？好了，请跟我来吧。

根据本人长期的组网实践经验，总结出一套完整的无盘Win2000方案，给大家分享！首先说说大致工作原理：主要先通过Win2000远程无盘引导Win32工作站，再利用Win2000终端服务和终端连网软件从无盘win32中登陆到终端服务器上。

请看以下具体步骤：一、硬件配置：1.服务器：建议CPU PIII500 以上、256M内存,硬盘15G以上(经济允许的话最好用SCSI)因为服务器是整个网络核心的核心，所以配置一定要好。

2.工作站：低配置的486，586即可。

笔者这里是奔腾75，8M内存，无硬盘。

二、安装步骤：1.首先把服务器装好Win2000 Server,并配置好所有硬件。

2.为window2000安装终端服务。

打开控制面版---添加/删除程序---添加/删除Windows组件--选中Windows终端服务确定。

安装时要放入Win2000光盘.3.在服务器上安装MetaFrame。

Metaframe是citrix公司在Win2000下的终端服务器他比Win2000的终端服务更加强大，提供多种客户终端接入服务。

4.安装好Metafrmae后，开始制作终端客户安装软盘.开始---程序---Metaframe tools---Ica client creator----Ica Client For win3x5.为Win2000添加远程启动服务。

由于Win2000已经不在支持远程启动服务。

因此，我们考虑将NT4的远程启动服务移植到Win2000中。

可到凌心之家()或我的主页()去下载远程服务安装工具。

6.在Win2000下依次配一台Dos、win32无盘站.方法与nt下一模一样，别告诉我你不会配置.不会的，以下就不用看了。

7.以无盘win32启动工作站，把第4步制作的终端客户盘安装在无盘站上。

锐起网吧无盘系统制作教程无盘系统，泛指由无盘工作站组成的局域网，相对于的普通的PC机无盘工作站可以在没有任何外存（软驱、硬件、光盘等）支持的情况启动并运行操作系统，为了支撑这样的网络构架，需要采用专门的软件系统，此类的软件成为整个无盘系统的组成部分之一先说客户的网络环境，我举例配置硬件：两个TP-LINK TP-SL1226的交换机，一个TP-R460+路由器，服务器采用两张网卡。

无盘服务器配置如下：CPU P4 3.0主板ASUS P5PL2-E内存1G * 2 512 * 2硬盘SATA160GB * 2SATA80GB * 5阵列1520 *1 1640 * 1网卡Intel82559 * 1显卡普通PCI-E电源长城500W机箱普通机箱一、安装服务器系统1、安装服务器硬件。

两块160GB的盘接1520阵列上面做读，四块80GB的盘接1640上面做写，将剩下的80GB划分为：C盘10GB，其余暂时不用理会。

2、安装系统。

首先按正常方式将2003系统安装到一块80GB的硬盘上面，装好主板、显卡、网卡、阵列卡驱动，并打好所有安全补丁。

（不建议安装杀毒软件和防火墙等之类的东西。

）设置服务器计算机名为：“NXPSER”，所属工作组为：“SUBOY”。

3、设置用户。

打开“计算机管理”---“本地用户和组”---“用户”将管理员用户“Administrator”改为“lsuboy",并设置密码为：0(*)_(*)0 。

并新建“Administrator”这个用户，密码为空，加入“Guests”组，并从“Users”组删除。

将基它多余的用户全部删除只留下lsuboy Administrator Guests这三个用户，并将Guests禁用。

4、设置安全选项。

在“运行”里输入“gpedit.msc”打开组策略窗口，选择“计算机配置”---“Windows设置”---“安全设置”---“本地策略”---“安全选项”下面找到“使用空白密码的本地用户只允许控制台登录”改为“已停用”。

如何建立无盘工作站本次教程的内容是建立基于WINNT的无盘工作站。

这是网吧和游戏联网中一个非常重要的技术，目前，海王星因为条件限制，只找到Accton En165x、3COM和IntelExpress网卡支持NT远程启动，以下部分均以Accton En165x网卡为例说明。

一.准备工作1.WINNT远程启动(RPL)服务的安装WINNT远程启动(RPL)服务可在WINNT安装过程中安装，也可在WINNT中安装。

在WINNT安装过程中，选择网络安装时，先要安装Microsoft DLC网络协议，再加入远程启动（RPL）的服务。

安装RPL所需的文件在NT光盘上的clients\rpl下。

在NT下安装时，也要先加入DLC协议，在加入RPL服务。

以下假设NT被装在D:\WINNT 目录下，远程启动服务的文件被安装在D:\WINNT\RPL目录下，NT Server的名称为ntserver。

2.Accton En165x网卡远程启动文件的安装a.首先要拷贝几个必需的文件将Accton En1657/1658网卡驱动盘插入A驱。

将A:\NDIS\DOS\ETHNE.DOS 拷入D:\WINNT\RPL\BBLOCK\NDIS下。

建立D:\WINNT\RPL\BBLOCK\NETBEUI\ETHNE将A:\BOOTROM\NT\F 拷入D:\WINNT\RPL\BBLOCK\NETBEUI\ ETHNE下。

将A:\BOOTROM\NT\PROTOCOL.INI拷入D:\WINNT\RPL\BBLOCK\ NETBEUI\ETHNE 下。

修改PROTOCOL.INI中的IOBASE和IRQ参数来符合你网卡的设置。

b.建立必需的网卡远程启动数据库进入命令行状态，在D:\WINNT目录下运行rplcmd。

按如下提示输入：Adapter Boot Config Profile Service Vendor Wksta [Quit]: b Add Del Enum: aBootName=DOSAVendorName=0000E8BbcFile=BBLOCK\NETBEUI\ETHNE\FAll other parameters are optionalBootComment=Ethernet ISAWindowsSize=0（以上是加入DOS下网卡的启动文件）Adapter Boot Config Profile Service Vendor Wksta [Quit]: c Add Del Enum: aConfigName=DOS622xBootName=DOSADirName=DOSDirName2=DOS622FitShared=fits\dos622.fitFitPersonal=fits\dos622p.fit All other parameters are optional ConfigComment=DOS 6.22 & EN1657/58-PDirName3=DirName4=（以上是加入DOS下网卡的配置文件模板）Adapter Boot Config Profile Service Vendor Wksta [Quit]: vAdd Del Enum: aVendorName=0000E8VendorComment=Accton EN165x/EN1657/58-P（以上是加入网卡的厂商资料）c.Accton En165x网卡Bootrom的安装Accton En165x有专用的做NT下远程启动的Bootrom，请将之按正确方向插在网卡上。
