电压互感器烧毁原因及对策分析

10kV电压互感器烧毁原因剖析及对策摘要本文通过对漳浦电网投运的几组10kV母线电压互感器烧毁原因初步分析，通过现场解剖，查找原因，提出解决的防范及改进措施。

关键词电压互感器烧毁；分析；对策0 引言在中性点非有效接地系统中，电压互感器由于产品质量原因、二次过载，间歇性弧光接地过电压，电感设备铁心的磁路饱和作用激发产生的铁磁谐振过电压，经常导致电压互感器烧毁或使高压熔丝熔断。

本文针对漳浦电网投运的几起型号UNE10-SIII的电压互感器烧毁原因分析，通过现场解剖，提出加强防范及改进措施，并在运行中取得良好的效果。

1 故障概述公司几个110kV变电站10kV母线电压互感器的型号为UNE10-SIII，采用二次消谐，消谐装置型号为WNXⅢ-10/B，投运一段时间内，PT高压熔丝烧断频繁，甚至几台PT本体烧毁，给运行带来极大的不便。

电压互感器烧毁的过程如下：1）产品编号2529、1070送电后时间不长烧毁；2）产品编号1068、0069、1070配组使用，送电时1070烧毁，现场急需送电，更换5846与没有烧毁的两台产品同组运行，运行一段时间均内烧毁；2初步分析理论和实际表明，电压互感器烧毁的直接原因是内部过电流引起发热，主要有以下几方面：1）质量问题：由于在制造过程中存在气泡和气隙等绝缘弱点、铁心叠片及绕制工艺不过关等，使电压互感器绝缘长期处于高温下运行，加速老化而击穿，进而发生绕组匝间短路，电流骤增，本体烧毁；2）电压互感器二次过载、一、二次电流较大，造成PT内部绕组发热增加，特别是二次绕组匝间和相间短路时，出现较大的短路电流，线圈发热更加严重，甚至烧毁；3）系统发生单相间歇电弧接地时出现过电压，可达正常电压的3倍~3.5倍，使电压互感器的铁芯饱和，励磁电流急剧增加，引起高压熔丝熔断或烧坏互感器；4）电压互感器是典型的非线性电感元件，与电网对地电容形成铁磁谐振并联回路，也可能和其他电气设备的电容形成串联谐振回路，在一定外界条件的激发条件下，某种原因造成的中性点位移等，从而发生谐振，电压互感器的内部一次绕组不可避免的通过很大的容性电流使电压互感器烧毁。

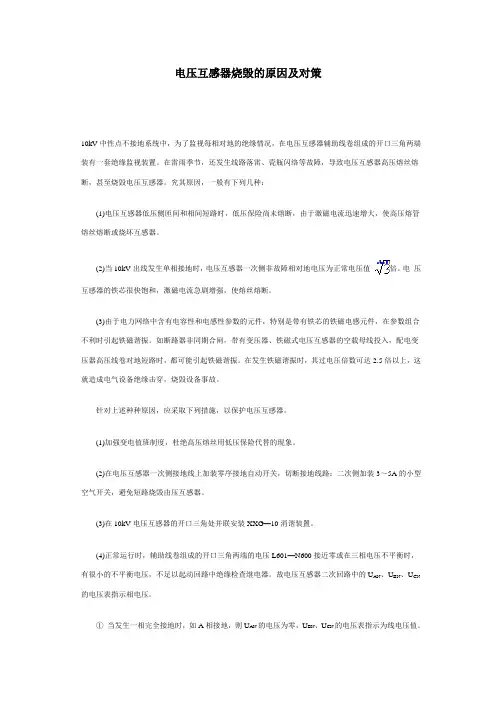

电压互感器烧毁的原因及对策10kV中性点不接地系统中，为了监视每相对地的绝缘情况，在电压互感器辅助线卷组成的开口三角两端装有一套绝缘监视装置。

在雷雨季节，还发生线路落雷、瓷瓶闪络等故障，导致电压互感器高压熔丝熔断，甚至烧毁电压互感器。

究其原因，一般有下列几种：(1)电压互感器低压侧匝间和相间短路时，低压保险尚未熔断，由于激磁电流迅速增大，使高压熔管熔丝熔断或烧坏互感器。

(2)当10kV出线发生单相接地时，电压互感器一次侧非故障相对地电压为正常电压值倍。

电压互感器的铁芯很快饱和，激磁电流急剧增强，使熔丝熔断。

(3)由于电力网络中含有电容性和电感性参数的元件，特别是带有铁芯的铁磁电感元件，在参数组合不利时引起铁磁谐振。

如断路器非同期合闸，带有变压器、铁磁式电压互感器的空载母线投入，配电变压器高压线卷对地短路时，都可能引起铁磁谐振。

在发生铁磁谐振时，其过电压倍数可达2.5倍以上，这就造成电气设备绝缘击穿，烧毁设备事故。

针对上述种种原因，应采取下列措施，以保护电压互感器。

(1)加强变电值班制度，杜绝高压熔丝用低压保险代替的现象。

(2)在电压互感器一次侧接地线上加装零序接地自动开关，切断接地线路；二次侧加装3～5A的小型空气开关，避免短路烧毁由压互感器。

(3)在10kV电压互感器的开口三角处并联安装XXG—10消谐装置。

(4)正常运行时，辅助线卷组成的开口三角两端的电压L601—N600接近零或在三相电压不平衡时，有很小的不平衡电压，不足以起动回路中绝缘检查继电器。

故电压互感器二次回路中的U AN、U BN、U CN 的电压表指示相电压。

①当发生一相完全接地时，如A相接地，则U AN的电压为零，U BN、U CN的电压表指示为线电压值。

电压互感器的辅助线卷组成开口三角，两端出现100V电压，起动继电器发出接地信号的警报。

②当A相非金属性短路接地，即高电阻或电弧接地时，发生接地相U AN的电压降低，非接地相U BN、U CN高于相电压，但达不到线电压。

浅谈10KV电压互感器烧毁的原因及对策互感器是电力系统中常用的重要设备之一，用于测量电流和电压，为电力系统的正常运行提供重要的电气参数。

然而，10KV电压互感器在使用过程中可能会出现烧毁的情况，给电力系统带来不必要的损失。

本文将对10KV电压互感器烧毁的原因进行浅谈，并提出相应的对策。

首先，10KV电压互感器烧毁的原因之一是过载。

当电力系统负载过大，超过互感器所能承受的额定负载能力时，互感器内部的线圈会受到过高的电流冲击，导致线圈过热，最终导致互感器损坏。

因此，要避免互感器过载，首先要合理规划电力系统负载，确保负载在互感器的额定负载范围之内。

其次，可以采用在互感器的输入侧加装过载保护装置，当负载过大时，过载保护装置会及时切断电路，保护互感器免受过高电流的损害。

其次，10KV电压互感器烧毁的原因之二是外部短路故障。

当电力系统出现短路故障时，互感器所处的电路会受到异常的电流冲击，造成互感器线圈过热。

为了防止外部短路故障对互感器造成损害，可以采用合适的电路保护装置，如短路保护器或熔断器，对电路进行及时的过流保护。

此外，还可以进行电力系统的合理接地设计，减小短路电流的流动路径，降低其对互感器的影响。

第三，10KV电压互感器烧毁的原因之三是温度过高。

互感器工作时，会产生一定的热量，而当互感器所处的环境温度过高时，会使互感器受到过热的影响，导致线圈绝缘老化或短路，从而烧毁互感器。

为了避免这种情况的发生，可以采用散热措施，如在互感器的外壳上加装散热片或风扇，促进热量的散发，保证互感器工作在合适的温度范围内。

最后，10KV电压互感器烧毁的原因之四是绝缘损坏。

互感器的绝缘主要包括绕组绝缘和外壳绝缘两部分。

当绝缘材料老化或遭受外部损伤时，绝缘性能会下降，进而导致互感器烧毁。

为了保护互感器的绝缘，可以定期进行绝缘电阻测试，及时发现绝缘的问题，进行维修或更换。

此外，还可以在互感器绕组上设置过电压保护装置，当电力系统出现过电压情况时，能够及时切断电路，保护绝缘不受损害。

35KV电磁式电压互感器损坏原因分析及处理[摘要]本文对我厂35KV电磁式电压互感器损坏进行原因分析，结合实际提出了处理意见，对设备选型、故障处理具有一定的指导意义。

[关键词]谐振过电压铁芯饱和过热烧毁1 引言电压互感器是一种重要的变电站设备，主要用于测量线路电压、功率和电能，保障电网的安全可靠运行。

在中性点不接地系统中，广泛使用电磁式电压互感器，用以计量和保护。

今年6月份，我电厂110KV升压站35KV母线电压互感器发生一起因系统谐振原因导致的一次保险熔断及本体烧毁事件。

为尽快查明故障原因，电厂组织技术人员对该事件进行了全面分析，提出了针对性的防范措施，为避免其他变电站发生类似电压异常提供借鉴。

2 事件概况2022年6月13日12时32分11秒，监控简报有“开关站2号主变保护电气故障动作”，检查保护装置有“母线接地告警”动作，35kV母线三相电压偏低，且有波动，保护信号无法复归。

立即通知运维人员赶赴现场检查。

在检查过程中，13时09分36秒，三级站开关站传来异响（PT击穿声音）。

现场值班人员做好设备停运措施后，检查发现35KV母线电压互感器A、B、C三相一次保险击穿，B相电压互感器本体击穿烧毁，A、C相电压互感器本体外壳有局部放电痕迹。

该电压互感器间隔设备于2012年11月投运，已稳定运行近10年。

2022年8月10日，检修人员对该母线电压互感器进行三相更换，经试验、保护、计量专业检验合格后，于11日顺利投运正常。

2.1故障设备基本情况：35000/3kV100/3100/3（1）35kV母线PT采用大连北方互感器集团有限公司的JDZXW4-35型干式户外电压互感器，共三个，分别与三相连接，星形接法，星尾经消谐器接地。

（2）二次绕组共有三组，分别为：1a1n、2a2n、dadx，其中1a1n准确等级0.2，用在计量回路；2a2n准确等级0.5，用在监控和保护；dadx用于绝缘监视。

（3）PT一次熔断器型号：RN2-35/0.5A。
