1850mm四重不可逆冷轧机机组机械设备维护档案一、工艺参数1. 主电机功率：2×2000＝4000KW（AC）力矩：197.6KN.m转速：0～200/530r·p·m2. 最大轧制压力：19000KN3. 最大轧制力矩：第一级：215.4KNm第二级：107.3KNm4. 轧制速度：第一级：0～240、635/S第二级：0～480/1270m/s5 穿带速度：20～60m/min（可调）6 带尾离机速度：40～120m/min(可调)7 齿轮箱速比： 1.18和0.598 工作辊尺寸：Ф450/Ф410×1850mm9 支承辊尺寸：Ф1270/Ф1230×1720mm10 开卷机张力：第一级：9～107KN第二级：4.5～53KN11 卷取机张力：第一级：15～153KN第二级：4～76KN12 辊缝调整：（1）调整垫调整时轧线变化量：±5mm（2）推上缸调整速度：2.5mm/s（3）推上缸尺寸：Ф740×Ф700×120mm13 机架立柱断面积：0.784㎡14 轧机刚度系数：5650KN/mm15机架窗口宽度：1500＋0.2mm16机架窗口高度：6575mm17一个机架牌坊重量：65250kg18轧辊偏心量：6±0.05mm19工作辊弯曲（正负弯辊）:(1)缸尺寸：正弯缸：Ф100×Ф60×55负弯缸：Ф100×Ф60×50/95(2)最大弯辊力：330KN/轧辊辊颈20 支承辊平衡力：1200KN21 支承辊辊颈轴承：2×2列圆柱滚子轴承Ф280×Ф380×100mm2列球轴承Ф260×Ф360×92mm22支承辊辊颈轴承：4列圆柱辊子轴承Ф850/Ф115×840mm轴承cdyn=14200KN1列球轴承：Ф800×Ф1150×155mm23万向联轴节：交替负载的疲劳强度：200KNm脉动负载的疲劳强度：290KNm偏转角：最大15°惯性矩：50kg㎡扭转刚度： 6.3×106Nm(径向)二、机列重要备件清单1、标准件2、非标件三、重要备件维修/更换记录辊系更换见辊系更换记录。

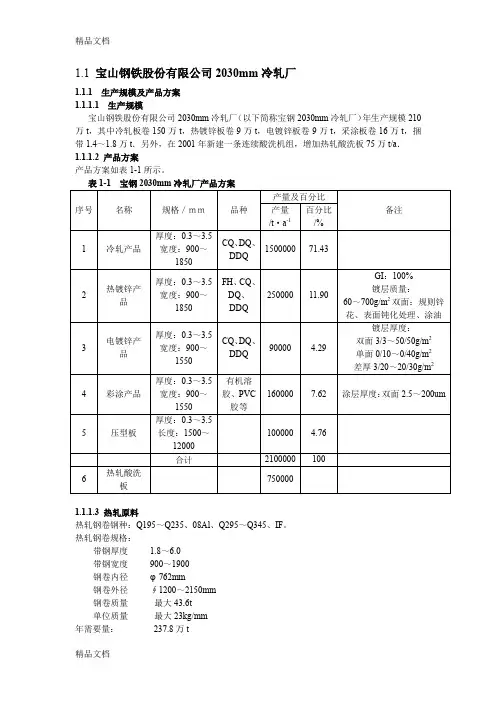

1.1 宝山钢铁股份有限公司2030mm冷轧厂1.1.1 生产规模及产品方案1.1.1.1 生产规模宝山钢铁股份有限公司2030mm冷轧厂（以下简称宝钢2030mm冷轧厂）年生产规模210万t，其中冷轧板卷150万t，热镀锌板卷9万t，电镀锌板卷9万t，采涂板卷16万t，捆带1.4～1.8万t．另外，在2001年新建一条连续酸洗机组，增加热轧酸洗板75万t/a．1.1.1.2 产品方案产品方案如表1-1所示。

1.1.1.3 热轧原料热轧钢卷钢种：Q195～Q235、08Al、Q295～Q345、IF。

热轧钢卷规格：带钢厚度 1.8～6.0带钢宽度900～1900钢卷内径φ762mm钢卷外径∮1200～2150mm钢卷质量最大43.6t单位质量最大23kg/mm年需要量：237.8万t供给方式：由宝山钢铁股份有限公司2030mm热轧厂供给1.1.2 机组组成1号连续酸洗机组1条2号连续酸洗机组1条连续式五机架冷轧机组1条罩式退火炉152座单机架平整机1条连续退火机组1条连续热镀锌机组1条连续电镀锌机组1条彩涂机组1条电解脱脂机组1条压型机组1条横剪机包装机组1条纵剪及包装机组1条重卷机组1条1.1.3 机组设备1.1.3.1 1号连续酸洗机组（1）机组主要工艺参数如下：机组形式：连续酸洗机组。

酸洗工艺：浅槽紊流酸洗。

钢卷规格：入口出口带钢厚度 1.8～6.0mm 1.8～6.0mm带钢宽度900～1900mm 900～1900mm钢卷内径φ762mm φ762mm钢卷外径∮1200～2150mm ∮1200～2150mm钢卷质量最大43.6t 最大45t单位质量最大23kg/mm 最大23kg/mm(带宽小于1300mm)最大34.5kg/mm(带宽不小于1300mm) 酸洗工艺速度：最大360m/min酸洗介质：HCl 200g/l年酸洗量：237.8万t投产年月：1988年供货商：西马克（2）机组主要单体设备性能如表1-2所示。

句容冷轧机设备参数冷轧机是一种用于对金属材料进行冷加工的设备，常用于对钢铁材料进行加工，以改变其形状和尺寸。

下面是关于冷轧机设备参数的列举，以及对其功能和特点的描述。

1. 压力：冷轧机的主要参数之一是其压力。

它是指冷轧机在加工过程中施加在金属材料上的力量。

压力的大小直接影响到冷轧机的加工能力和加工效果。

一般来说，冷轧机的压力越大，它对金属材料的加工能力就越强。

2. 速度：冷轧机的速度是指金属材料在冷轧机中通过的速度。

速度的大小直接影响到冷轧机的生产效率和加工质量。

一般来说，冷轧机的速度越快，它的生产效率就越高，但对加工质量的要求也就越高。

3. 辊径：冷轧机的辊径是指冷轧机辊子的直径。

辊径的大小直接影响到冷轧机的加工能力和加工效果。

一般来说，冷轧机的辊径越大，它对金属材料的加工能力就越强。

4. 辊长：冷轧机的辊长是指冷轧机辊子的长度。

辊长的大小直接影响到冷轧机的加工能力和加工效果。

一般来说，冷轧机的辊长越长，它对金属材料的加工能力就越强。

5. 辊数：冷轧机的辊数是指冷轧机上的辊子数量。

辊数的大小直接影响到冷轧机的加工能力和加工效果。

一般来说，冷轧机的辊数越多，它对金属材料的加工能力就越强。

6. 电机功率：冷轧机的电机功率是指冷轧机电动机的功率。

电机功率的大小直接影响到冷轧机的加工能力和加工效果。

一般来说，冷轧机的电机功率越大，它对金属材料的加工能力就越强。

7. 控制方式：冷轧机的控制方式是指冷轧机的控制系统的类型。

控制方式的不同会直接影响到冷轧机的工作方式和加工效果。

目前，冷轧机的控制方式主要有人工控制和自动控制两种。

8. 加热方式：冷轧机的加热方式是指冷轧机对金属材料进行加热的方式。

加热方式的不同会直接影响到冷轧机的加工能力和加工效果。

目前，冷轧机的加热方式主要有电加热和燃气加热两种。

9. 加工范围：冷轧机的加工范围是指冷轧机可以加工的金属材料的种类和尺寸范围。

加工范围的不同会直接影响到冷轧机的应用领域和加工能力。

轧钢机械的功率和静阻转矩计算1.卷取机与开卷机1.1计算公式张力转矩M t=TD/2×10-3M t—张力转矩，N·m；T—带钢张力，N；D—钢卷直径，mm；张力转矩的确定，由带钢张力和钢卷直径决定，带钢张力由单位张力及带钢厚宽尺寸决定，单位张力应是经验选择、合理确定；钢卷直径的选择对张力转矩影响很大，选取为钢卷最大直径时，带钢的张力应为最大张力的70％。

塑性弯曲转矩M w=Bh2σs/4×10-3M w—塑性弯曲转矩，m；B—带钢宽度，mm；h—带钢厚度，mm；σs—屈服极限，N/mm2；损耗转矩M f =µFd/2×10-3M f—损耗转矩，N·m；µ—轴颈摩擦系数；F—卷重和张力的合力，N；d—轴颈直径，mm；动态转矩M d =(GD12+GD22)/(2g D×10-3 ) ×（dν / d t）M d—动态转矩, N·m；GD12—卷筒飞轮矩，N·m2；GD12＝πρBg/4×10-15 D14D1—卷筒直径，mm；ρ—卷筒材料密度，kg/m3；B—卷筒宽度，mm；g—重力加速度，g＝9.81m/s；GD22—钢卷飞轮矩，N·m2；GD22＝πρBg/8×10-15 (D4－D04)ρ—材料密度，kg/m3；B—带卷宽度，mm；D0—钢卷内径，mm；动态转矩约占张力转矩的5％。

卷取机转矩M1 = (M t+M w+M f±M d) /iηM1—卷取机转矩，N·m；i—减速机速比，η—减速机效率，式中M d加速时取+号，减速时取-号。

开卷机转矩M2 = (M t-M w-M f±M d) η/iM2—开卷机转矩，N·m；式中M d加速时取-号，减速时取+号。

带钢运行速度ν=πDn10-3/60iν—带钢运行速度，m/s；带钢的运行线速度确定时，要根据产品产量要求及产品规格进行合理确定。
