NX二次开发(非常有用)

  • 格式：docx
  • 大小：66.63 KB
  • 文档页数：46
图2-1UIStyler可视化界面
1.2对话框设计
UIStyler可视化界面包括基本对话框、对象浏览器、属性编辑器、控件栏和控件编辑工具五部分。用户在控件栏中选择控件后放置在基本对话框中，通过对象浏览器查看在基本对话框中设置的控件对象信息、利用控件编辑工具调整控件布局，通过属性编辑器编辑对话框及指定控件的属性。
二、实验内容
分别使用UG/OpenAppWizard向导和Win32应用程序向导（DLL）的方法创建UG二次开发工程项目，并利用Visual Studio 2005集成环境来编辑、编译并运行下面简单UG二次开发程序：
#include<uf.h>/*包含UF_initialize()和UF_terminate()函数原型的头文件*/
图1-5编译链接项目
1.4调试程序
方法一：在程序编译之后，首先在程序中设置断点，点击主菜单“调试→启动”，如图1-6所示，启动NX系统。在NX系统中激活.dll程序，程序进入调试状态，F11是逐语句调试，F10是逐过程调试（注意，在调试程序之前，一定对项目属性的调试进行设置）。
图1-6调试程序
方法二：在程序编译、代码中设置断点后，启动UG NX4；回到Visual 集成开发环境，点击主菜单“工具→调试进程”，系统打开“进程”对话框，如图1-7所示，双击“可用进程”列表中“ugraf.exe”，系统打开“附加进程”对话框，如图1-8所示，选择要调试程序类型为“Native”，单击“确定”按钮，系统进入程序调试状态，按“F11”或“F10”进行逐语句或逐过程调试。
图1-14解决方案资源管理器图
步骤二：设置项目属性
选择项目菜单下的属性项，将显示如图1-15所示的UFSolution属性页。
图1-15项目属性页－常规
在图1-15中要确认项目默认值框中配置类型为动态库(.dll)，然后，选择调试选项，将显示图1-16。在图1-16中，将操作框中的命令项设置为系统中的UG执行文件，即ugraf.exe，设置这一项的目的是为了便于程序的调试。
1.4基本对话框
图2-2是一个最简单的对话框，由三个系统按钮和对话框标题组成。对话框的属性包括基本属性、被选择属性和回调函数。
图2-2基本对话框
1、对话框基本属性
对话框的基本属性包括对话框标题、提示信息、对话框前线名称、调用对话框的形式以及导航按钮等。
对话框标题（DialogTitle）：对话框标题显示在对话框的标题栏中。
（6）修改C文件，添加回调函数代码，编译连接文件；
（7）将对话框文件（.dlg）复制到相应的目录下，将共享库文件（.dll）复制到相应的目录下；
（8）运行、测试及调试应用程序。
具体每一步的详细介绍请参考系统帮助文件中Tools→User Interface Styler。在UIStyler对话框开发过程中，涉及到编程的仅5、6两个步骤。
提示信息（Cue）：对话框提示信息将显示在UG的提示栏中。
前缀名称（PrefixName）：对话框前缀名称将作为所有对话框控件名和对话框回调函数名的前缀，默认值为CHANGE。注意：同一工程中的不同对话框应选用不同的前缀名称。
对话框类型（Dialog Type）：对话框类型有Bottom和Top两种，Bottom类型表明该对话框需使用导航按钮，Top类型则相反，一般采用Bottom类型。
3．*.dlg文件：对话框文件，该文件需要被复制到应用程序主目录的application子目录下，由用户应用程序调用。
1.3对话框的应用步骤
（1）设计对话框界面草图；
（2）利用UIStyler工具创建对话框；
（3）设置对话框中的回调函数；
（4）保存对话框；
（5）将系统自动生成的对话框C语言模板文件复制到VC++项目中；
这时将显示如图1-13所示的Win32应用程序向导－UFSolution对话框，选择应用程序设置属性页，在其中选择Dll，直接单击完成按钮建立新项目。
图1-13Win32应用程序向导－UFSolution对话框
新建的项目中将会有一些向导默认添加的文件，如图1-14所示。图中列出了新建项目中已有的文件。
#include<uf_ui.h>/*包含uc1601()函数原型的头文件*/
externvoidufusr(char*param,int*retcod,intparam_len)
{
/*获取UG/OPEN API的执行权限*/
if(UF_initialize()!=0)
return;
/*弹出消息窗口，显示“Hello,UG!”*/
图1-18项目属性页－C/C++－代码生成
选择链接器项中的常规选项，设置输出文件，将附加库目录设置为$UGII_BASE_DIR\UGOPEN;$UGII_BASE_DIR\UGOPENPP，如图1-19所示。
图1-19项目属性页－链接器－常规
选择链接器项中的输入选项，设置附加依赖项为libufun.lib libugopenint.lib。这两个文件是在进行UG二次开发时必需的库载入文件，如图1-20所示。
步骤一：新建项目
打开，选择新建项目菜单项，将显示如图1-12所示的新建项目对话框。在项目类型框中选择Visual C++项目下的Win32选项，在模板框中选择Win32 项目选项，在名称框中输入项目名称，在位置框中设置合适的路径，单击确定按钮接受输入。
图1-12新建项目对话框
2、掌握MENU SCRIPT菜单脚本语言，能够创建所需的菜单和工具条。
二、实验内容
1UIStyler对话框的应用
本次实验将创建以下对话框：
菜单和工具条：
1.1对话框的应用环境
UG的UIStyler应用模块提供给用户可视化建立UG风格对话框的功能。在UG主菜单中选择菜单项“Application→User Interface Styler...”，进入UIStyler应用模块，UIStyler可视化界面如图2-1所示。
图1-1新建项目对话框
图1-2NX Open Wizard(Overview)
图1-3NX Open Wizard(Application Settings)
图1-4NX Open Wizard(Entry Points)
1.2建立程序
此时用户可以在生成的工程模板中添加代码，在集成开发环境中，打开hello.cpp文件代码窗口，输入代码并保存。输入代码如下：
图1-20项目属性页－链接器－输入
设置好以上选项后，按应用按钮，将所设置的属性应用于项目。
四、实验要求
1．?复习教材有关内容。
2．?掌握UG二次开发程序项目的建立、程序调试步骤。
3．?完成实验报告。
实验二UIStyler、Menuscript创建用户界面、菜单和工具条
一、实验目的
1、掌握利用UIStyler创建所需的对话框，熟练掌握对基本控件的访问；
图1-16项目属性页－调试
接下来，选择C/C++项中的常规选项，将附加包含目录设置为$UGII_BASE_DIR\UGOPENPP;$UGII_BASE_DIR\UGOPEN，如图1-17所示。设置这一项的目的是为了包含UF的;+－常规
选择C/C++项中的代码生成选项，将运行库设置为多线程调试 DLL (/MDd)，如图1-18所示。
uc1601("Hello,UG!",1);
/*释放UG/OPEN API的执行权限*/
UF_terminate();
}
三、实验步骤
1利用UG/Open AppWizard向导
为便于了解UG/Open API的使用，下面将创建一个简单的应用开发程序，其功能是在UG环境中显示一个消息对话框“Hello,UG!”。运行平台为WindowsXP，开发平台为Visual 和UG/NX4。
1.1创建UG二次开发工程项目
利用UG/OpenAppWizard向导创建工程项目，该向导是UG软件本身提供的应用向导，不支持MFC，常应用于辅助工具的开发。下面将在Visual 和UG/NX3开发平台上利用UG/OpenAppWizard向导创建工程项目。
运行Visual ，新建一个项目，如图1-1所示。选择对话框中的Templates中的NX Open Wizard向导创建UG应用工程，在Name文本框中输入工程名称“First Project”，在Location文本框中输入工程路径，然后单击OK按钮确定，NX Open Wizard（Overview）对话框，如图1-2所示。对话框将提示当前项目的默认设置，如果用户接受当前默认设置，可以直接单击Finish按钮确定，此时向导将按默认设置创建工程项目。如果不接受当前默认设置，用户可以通过NX Open Wizard（Application Settings）对话框和NX Open Wizard（Entry Points）对话框来进行修改，两个对话框分别如图1-3和图1-4所示。NX Open Wizard（Application Settings）对话框可以让用户选择工程项目的运行模式和编程语言，NX Open Wizard（Entry Points）对话框可以让用户选择程序入口方式及卸载方式，最后单击Finish按钮确定。
#include<uf.h>/*包含UF_initialize()和UF_terminate()函数原型的头文件*/
#include<uf_ui.h>/*包含uc1601()函数原型的头文件*/
externvoidufusr(char*param,int*retcod,intparam_len)
{
/*获取UG/OPEN API的执行权限*/
对话框调用点（LaunchDialogFrom）：对话框调用点是指对话框被调用的位置和方式，包括回调函数调用、菜单调用、User Exit调用和所有调用方式。

合集下载

UGNX基本功能和二次开发

UGNX基本功能和二次开发

UGNX基本功能和二次开发
UGNX（Unigraphics NX）是一款集成的计算机辅助设计（CAD）和计算机辅助工程（CAE）软件，由Siemens PLM Software开发。

UGNX提供了一系列基本功能和二次开发的功能，以满足不同用户的需求。

UGNX的基本功能包括几何建模、装配设计、绘图和可视化、工程分析和模拟等。

其次，UGNX具有先进的装配设计功能。

用户可以在UGNX中创建装配模型，并对模型进行装配性分析和干涉检查。

UGNX还支持装配模型的动态仿真和碰撞检测，以帮助用户优化设计并确保装配的正确性。

除了几何建模和装配设计功能，UGNX还提供了绘图和可视化功能。

用户可以使用UGNX创建二维工程图和三维可视化图像，以便更好地展示和传达设计意图。

UGNX支持多种图像输出格式，如DWG、STEP和JPEG，使用户能够与其他CAD和CAE系统进行无缝集成。

此外，UGNX还具有强大的工程分析和模拟功能。

用户可以使用UGNX 进行结构分析、热分析、流体流动分析等工程分析。

UGNX还提供了内置的仿真工具，如有限元分析（FEA）和计算流体力学（CFD），以帮助用户评估设计的性能和可靠性。

总之，UGNX是一款功能强大的CAD和CAE软件，具有几何建模、装配设计、绘图和可视化、工程分析和模拟等基本功能。

同时，UGNX还支持二次开发，允许用户根据自己的需求进行定制和扩展。

UGNX的功能和二次开发使其成为广泛应用于各行各业的设计和工程领域的首选软件之一。

NX二次开发版本通用方法

NX二次开发版本通用方法

NX⼆次开发版本通⽤⽅法对于⽤C++做NX⼆次开发，随着NX的版本变更，⼆开所⽤的函数也会有相应的更新调整，⽣成的DLL不能跨版本运⾏，报错率极⾼，甚⾄不能加载。

折腾了好久找到三种⽅法：1.纯使⽤C++的代码开发或者尽可能使⽤UF函数（⽅法不⼤靠普，能不能跨版使有点碰运⽓的成份）2.同⼀功能对应不同的NX版本编译不同版本的DLL，对应不同的版本建⽴不同的按钮。

（亲测是能正常使⽤，但是⼀个功能多个按钮，不专业）3.同⼀个功能多个版本共⽤⼀个按钮，建⽴⼀个主DLL通过识别NX主版本，再根据NX的版本调⽤该功能对应版本的DLL（看起来专业多了，⽬前NX8.5、NX10、NX12 NX1946 做了测试，正常使⽤。

不知道⼆开⾼⼿是怎么做，有更好的⽅法请指点下）法1 和法 2 都有明显的缺陷，不适⽤，下⾯说明下法3是如何实现的。

（⾃个⽹上找资料折腾出来的⽅法，不知道对不对，⽬前功能实现起来是没有问题）1）⾸先把功能对应NX版本编译不同的DLL2)新建⼯程3）⼯程创建以下函数//获取运⾏程序的路径HMODULE GetSelfModuleHandle(){MEMORY_BASIC_INFORMATION mbi;return ((::VirtualQuery(GetSelfModuleHandle, &mbi, sizeof(mbi)) != 0)(HMODULE)mbi.AllocationBase : NULL);}CString GetProgramDir() //获取运⾏程序的路径{char exeFullPath[MAX_PATH]; // 全路径string strPath = "";GetModuleFileName(GetSelfModuleHandle(), exeFullPath, MAX_PATH);strPath = (string)exeFullPath; // 获取程序路径int pos = strPath.find_last_of('\\', strPath.length());CString path;path = strPath.substr(0, pos).c_str();return path;}string MyClass::GetPath() //输出程序路径{CString exe_path = GetProgramDir();string ProgramDirPath = exe_path;return string(ProgramDirPath);//返回路径}string MyClass::YiNingToolPath(string DLLDir) //分割程序路径获取⼯具⽬录{try{//反向找位置，分割字符串(只读取⽂件夹路径)string strPath = DLLDir;string strDir;int nPos = strPath.find_last_of('\\');if (string::npos != nPos){strDir = strPath.substr(0, nPos);}return string(strDir);//返回⽂件夹路径}catch (exception& ex){//---- Enter your exception handling code here -----MyClass::theUI->NXMessageBox()->Show("分割程序路径获取⼯具⽬录", NXOpen::NXMessageBox::DialogTypeError, ex.what()); }}void MyClass::UFUN_API_Call_DLL(char* dllPath){//调系统命令typedef void(*load_ufusr_f_p_t)(char* param, int* retcode, int paramLen);load_ufusr_f_p_t load_ufusr_ptr = NULL;int irc = UF_load_library(dllPath, "ufusr", (UF_load_f_p_t*)&load_ufusr_ptr);//调⽤DLLif (load_ufusr_ptr != NULL){int retcode;load_ufusr_ptr(dllPath, &retcode, 1);}if (irc != 0){uc1601("failed load", 1);UF_unload_library(dllPath); // 注意该语句只能在失败时被调⽤，否则UG会退出return;}}void MyClass::GetNXRev()//获取NX主要版本{try{UF_initialize();theSession->ListingWindow()->Open();//打开信息窗⼝//获取NX主要版本UF_get_release(&NXrelease); //获取NX主要版本//theSession->ListingWindow()->WriteLine(NXrelease);UF_terminate();}catch (exception& ex){//---- Enter your exception handling code here -----MyClass::theUI->NXMessageBox()->Show("帮助", NXOpen::NXMessageBox::DialogTypeError, "程序错误，请检查代码");}}void MyClass::CallToolingDLL(string CallDllName) //对应版本调⽤DLL{try{UF_initialize();theSession->ListingWindow()->Open();//打开信息窗⼝string CurrentDllPath = GetPath();//输出程序路径string CurrentToolPath = YiNingToolPath(CurrentDllPath); //分割程序路径获取⼯具⽬录//theSession->ListingWindow()->WriteLine("当前DLL路径：" + CurrentDllPath);//theSession->ListingWindow()->WriteLine("当前外挂路径：" + CurrentToolPath);string NX85DllPath = CurrentDllPath + "\\NX85\\" + CallDllName + "_NX85.dll";string NX10DllPath = CurrentDllPath + "\\NX10\\" + CallDllName + "_NX10.dll";string NX12DllPath = CurrentDllPath + "\\NX12\\" + CallDllName + "_NX12.dll";string NX1946DllPath = CurrentDllPath + "\\NX1946\\" + CallDllName + "_NX1946.dll";char YiNing_tools_NX85[256];char YiNing_tools_NX10[256];char YiNing_tools_NX12[256];char YiNing_tools_NX1946[256];sprintf(YiNing_tools_NX85, "%s", NX85DllPath.c_str());sprintf(YiNing_tools_NX10, "%s", NX10DllPath.c_str());sprintf(YiNing_tools_NX12, "%s", NX12DllPath.c_str());sprintf(YiNing_tools_NX1946, "%s", NX1946DllPath.c_str());GetNXRev();//获取NX主版本//获取NX主要版本if (strcmp(NXrelease, "NX V8.5") == 0){UFUN_API_Call_DLL(YiNing_tools_NX85);//theSession->ListingWindow()->WriteLine(YiNing_tools_NX85);}else if (strcmp(NXrelease, "NX V10.0") == 0){UFUN_API_Call_DLL(YiNing_tools_NX10);//theSession->ListingWindow()->WriteLine(YiNing_tools_NX10);}else if (strcmp(NXrelease, "NX V12.0") == 0){UFUN_API_Call_DLL(YiNing_tools_NX12);//theSession->ListingWindow()->WriteLine(YiNing_tools_NX12);}else if (strcmp(NXrelease, "NX V1926") == 0){UFUN_API_Call_DLL(YiNing_tools_NX1946);//theSession->ListingWindow()->WriteLine(YiNing_tools_NX1946);}UF_terminate();}catch (exception& ex){//---- Enter your exception handling code here -----MyClass::theUI->NXMessageBox()->Show("对应版本调⽤", NXOpen::NXMessageBox::DialogTypeError, "程序错误，请检查代码"); }}3）⼊⼝函数徙通过字符串对⽐识别菜单按钮调⽤DLL4)编译⽣成DLL：YiNingToolsSelectMen.dll5）外挂菜单挂上⽣成的DLL6）效果图如下。

NX二次开发应用

NX二次开发应用

NX二次开发应用一、NX API简介NX是一款功能强大的CAD/CAM/CAE软件，它不仅可以通过UI操作来控制各种功能，还提供了多种应用程序开发包(API)对NX内部对象进行访问。

在这些API基础上，用户可以开发各种自动程序，定制NX功能，甚至可以在现有NX功能之上二次开发新的CAD/CAM/CAE软件产品。

1. NX API 具有如下特点：(1) 支持多种开发语言：C, C++, Java, .Net, Python。

(2) 支持多种操作系统平台：Windows，Linux，Unix。

(3) 超过90%的NX功能覆盖率。

2. NX API架构与统一对象模型NX内部采用统一对象模型来描述NX内部任一对象及其操作。

NX UI操作和NX API都是构建于NX统一对象模型之上，以确保NX API与从UI操作访问的是统一的NX内部对象模型。

基于不同语言的NX API都是由同一个NX内部对象转化而来，无论用户采用哪一种语言的API其最终调用的是同一个内核函数，从而真正实现了平台无关性和开发语言无关性。

3. 现有NX API自1976 年，UG （NX 的前身）提供了第一个API GRIP起，NX陆续了提供了UGOpen（1997 年），KF（2000 年），NXOpen（2004 年）等多种 API。

(1) GRIP（Graphics Interactive）：一种类似LISP的简单交互式图形编程语言。

GRIP程序以其运行效率高、简单易学和不长驻内存的特点深受工程人员的喜爱，但其可实现NX的功能比较少，有一定的局限性。

一般适用企业简单的二次开发。

(2) UGOpen（也被称为 UFUN）：一种基于C的NX二次开发API，包括3000多个C函数，其功能强大的特点适合企业或第三方软件公司进行系统、高级的开发。

由于它是直接在 NX的内部代码的基础上建立的，所以可实现大部分NX的功能，但它需要有C语言和软件工程等技术的支持，相对比较难学。

NX二次开发工具--日志

NX二次开发工具--日志

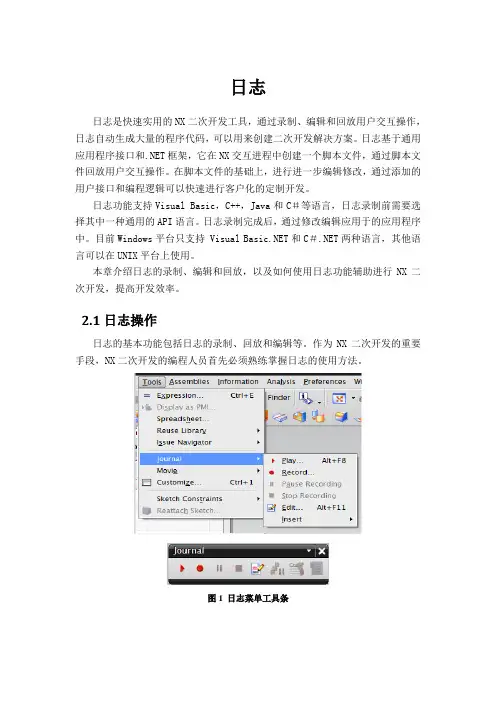

日志日志是快速实用的NX二次开发工具，通过录制、编辑和回放用户交互操作，日志自动生成大量的程序代码，可以用来创建二次开发解决方案。
