5. 盾构等工程的竖井6. 泵站、水池7. 码头、护案和干船坞8. 地下油库和仓库9. 各种深基础和桩基 优点地下连续墙之所以能得到如此广泛的应用和其具有的优点是分不开的,具有以下一些优点：1. 施工时振动小，噪音低，非常适于在城市施工。

2. 墙体刚度大，用于基坑开挖时，可承受很大的土压力，极少发生故，已经成为深基坑支护工程中必不可少的挡土结构。

毕业实习报告学习、归纳深基坑常见支护形式土木 081 王熙冬 200811003338一、地下连续墙：利用各种挖槽机械，借助于泥浆的护壁作用，在地下挖出窄而深的沟槽, 并在其内浇注适当的材料而形成一道具有防渗（水） 、挡土和承重功能的连续的地下墙体。

分类 1. 按成墙方式可分为: 2. 按墙的用途可分为： 用的地下连续墙。

3. 按墙体材料可分为： 桩排式；②槽板式；③组合式。

防渗墙；②临时挡土墙；③永久挡土（承重）墙；④作为基础 钢筋混凝土墙；② 塑性混凝土墙；③ 固化灰浆墙；④自硬泥浆 ;⑦后张预应力地下连续墙；⑧ 墙；⑤预制墙；⑥泥浆槽墙（回填砾石、粘土和水泥三合土） 钢制地下连续墙。

4. 按开挖情况可分为：① 地下连续墙（开挖）；②地下防渗墙（不开挖）。

适用范围 地下连续墙施工震动小、噪声低，墙体刚度大，防渗性能好，对周围地基无扰动，可以 组成具有很大承载力的任意多边形连续墙代替桩基础、 沉井基础或沉箱基础。

对土壤的适应 范围很广，在软弱的冲积层、中硬地层、 密实的砂砾层以及岩石的地基中都可施工。

初期用 于坝体防渗，水库地下截流，后发展为挡土墙、地下结构的一部分或全部。

室、地下停车场、地下街、地下铁道、地下仓库、矿井等均可应用。

房屋的深层地下 主要用处1.水利水电、露天矿山和尾矿坝（池）和环保工程的防渗墙 建筑物地下室（基坑） 地下构筑物（如地下铁道、地下道路、地下停车场和地下街道、商店以及地下变电2.3. 站等）4. 市政管沟和涵洞地下连续墙地基沉降或塌方事3. 防渗性能好，由于墙体接头形式和施工方法的改进，使地下连续墙几乎不透水。

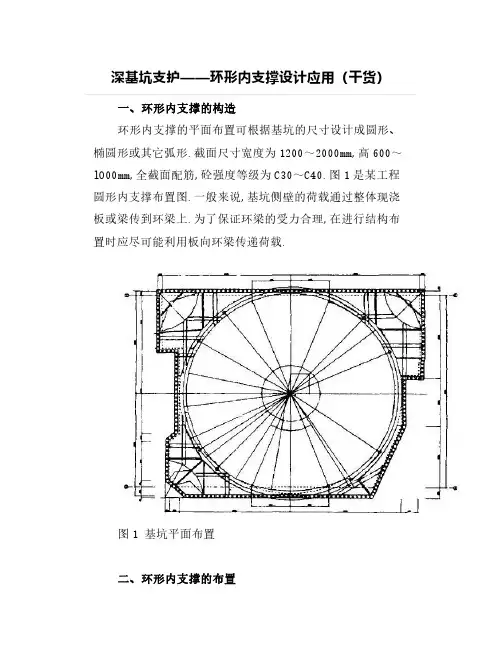

深基坑支护——环形内支撑设计应用（干货）一、环形内支撑的构造环形内支撑的平面布置可根据基坑的尺寸设计成圆形、椭圆形或其它弧形.截面尺寸宽度为1200～2000mm,高600～lO00mm,全截面配筋,砼强度等级为C30～C40.图1是某工程圆形内支撑布置图.一般来说,基坑侧壁的荷载通过整体现浇板或梁传到环梁上.为了保证环梁的受力合理,在进行结构布置时应尽可能利用板向环梁传递荷载.图1基坑平面布置二、环形内支撑的布置1．水平布置对于基坑平面为正方形或近似方形时,可采取圆形内环支撑；对于长方形基坑可采用椭圆形支撑,如图2所示.而对于窄长形或不规则形的基坑,则应采用2个或2个以上圆环或其它曲线进行组合,如图3所示.图2基坑半面布置图图3不规则基坑平面环形内支撑布置示意(单位：mm)2．竖向布置由于环形支撑的刚度较大,对广州地区一般地质情况而言,基坑开挖深度在11m内可设一道支撑,而对于开挖深度超过llm的基坑,可根据计算设计1～2道支撑.在确定支撑的竖向位置时,应注意尽量避开地下室的楼层结构.三、计算与分析1．计算方法由于支撑与挡土排桩的受力及变形相关,二者的变形必须保持协调一致,受力应保持平衡,因此,分析计算方法是采用反复迭代的方式来进行.2．挡土桩的受力与变形挡土桩的计算模型可采用集中力弹簧模型,根据钢筋混凝土环形支撑的刚度可计算出挡土桩的弯矩、位移、剪力、桩前土反力等.3．环梁结构支撑的受力与变形根据上述步骤计算的挡土桩对环梁支撑的作用力可认为它均匀地反作用于冠梁或腰梁上,视冠梁或腰梁与环梁结构为一整体,应用有限元分析的计算模型,可计算出环梁结构各点的位移及应力分布.四、设计实例1．工程概况广州市某21层框—剪结构体系(含2层地下室),地下室开挖深度为8．5m(由原地面计起),该建筑物基坑边线南临珠宝街路；东贴龙津西路、逢源路；北面为龙津西路,其中一段有一旧建筑物未拆除,作为施工临设使用,西面为旧式建筑(幼儿园等),其已临近基坑边几乎没有退缩.由于种种原因,该工程在挡土桩完工后施工基础挖孔桩时已引起了周围地面下沉,房屋开裂,为了保证在深基坑土方开挖过程中周边建筑物、市政管线及道路不再出现裂缝,业主决定在基础土方开挖前对原基坑支护方案进行重新研究没计.本基坑原围护桩采用钻孔灌注排桩,外加旋喷桩形成止水帷幕.为了充分利用原有的挡土桩并满足业主提出的周围建筑物及市政设施不再受损的要求,必须控制基坑土方开挖过程中围护结构的变形,为此选择了环梁结构作为本基坑的支撑体系,并对该体系进行了深入研究和优化设计.2．地质概况根据业主提供的钻探资料,场地由上至下依次为：人工填土层、淤泥质土、细砂、淤泥、粉质粘土、砾砂、残积土层.本层为泥质粉砂岩及粉砂岩风化而成的粉质粘土,局部为粉土,呈浅黄、褐红色,湿,硬塑状为主,局部可塑及坚硬状,顶面埋深12.0～17.9m,厚度2.6～9.6m.本场地基岩层顶面埋深15～18.40m.场内地下水主要是微承压水,水位埋深约-1.0.3．计算过程与结果(1)挡土桩钢筋混凝土环形支撑刚度分别取2.5×105kN／m(基坑边线中部)及10×105kN／m(基坑边线面部),计算出支护桩的弯矩、位移、剪力、桩前土反力,其中桩的最大计算弯矩为469.6kN／m,桩的最大位移发生在支护桩顶以下5m左右,基值最大为13.7mm,支护桩对环梁支撑的力为185kN／m.支护桩配筋10φ25和6φ20,抵抗弯矩为650kN／m满足要求.(2)环梁取支护桩对环梁支撑的作用力为185kN／m．连系梁和环梁厚度取700mm,连接板厚度取200mm.运用有限元法,按平面应力问题可算出环梁的应力与变形.支撑系统的受力计算结果如图4、5所示.从上述结果可以看出,支撑最大变形为7～8mm,发生于基坑的长边中部,其余部位位移较小,环形梁和支撑均呈压应力状态,达到了设计所要求的目标.图4基坑环梁结构支撑水平应力等值线(单位：MPa拉为正)图5基坑环梁支撑位移等值线(单位：mm)5．变形观测结果根据监测单位提供的观测资料,环梁的位移最大值约为10mm,这一结果与理论计算值相吻合,亦满足设计要求.。

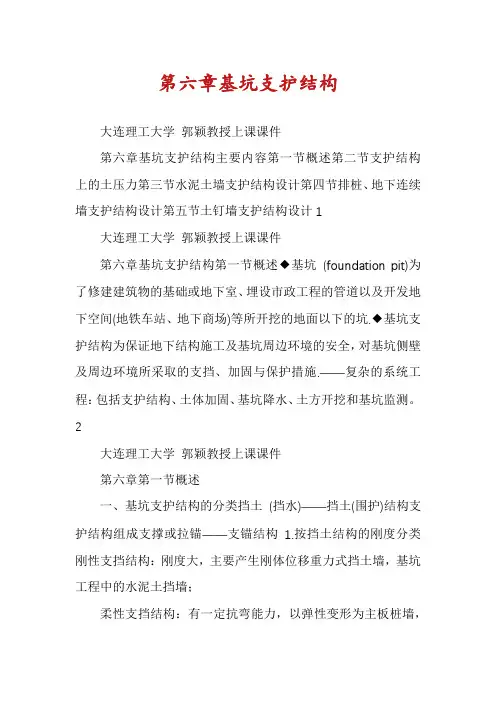

第六章基坑支护结构大连理工大学郭颖教授上课课件第六章基坑支护结构主要内容第一节概述第二节支护结构上的土压力第三节水泥土墙支护结构设计第四节排桩、地下连续墙支护结构设计第五节土钉墙支护结构设计1大连理工大学郭颖教授上课课件第六章基坑支护结构第一节概述◆基坑(foundation pit)为了修建建筑物的基础或地下室、埋设市政工程的管道以及开发地下空间(地铁车站、地下商场)等所开挖的地面以下的坑.◆基坑支护结构为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境所采取的支挡、加固与保护措施.――复杂的系统工程：包括支护结构、土体加固、基坑降水、土方开挖和基坑监测。

2大连理工大学郭颖教授上课课件第六章第一节概述一、基坑支护结构的分类挡土(挡水)――挡土(围护)结构支护结构组成支撑或拉锚――支锚结构 1.按挡土结构的刚度分类刚性支挡结构：刚度大，主要产生刚体位移重力式挡土墙，基坑工程中的水泥土挡墙；柔性支挡结构：有一定抗弯能力，以弹性变形为主板桩墙，地下连续墙，钻孔灌注桩柱列式挡土墙。

3 大连理工大学郭颖教授上课课件第六章第一节概述一、基坑支护结构的分类2.按挡土结构的力平衡方式分类墙顶支撑墙背重力式悬臂式支锚式墙面墙基墙趾墙踵锚杆重力式4悬臂式支锚式大连理工大学郭颖教授上课课件第六章第一节概述一、基坑支护结构的分类3.按支锚结构的形式分类水平撑斜撑组合形式内：指基坑中间，明面内支撑外支撑水平撑常见内支撑型式斜撑大连理工大学郭颖教授上课课件第六章第一节概述一、基坑支护结构的分类3.按支锚结构的形式分类外：指基坑外部，暗地外支撑锚杆式锚定板式土钉式锚杆式锚定板式常见外支撑型式土钉式大连理工大学郭颖教授上课课件第六章基坑支护结构第一节概述二、基坑支护结构的形式◆无支护基坑没有支护措施，放坡开挖.――边坡稳定性与排水；◆有支护基坑桥梁：板桩墙、喷射混凝土护壁、混凝土围圈护壁――浅基础时；建筑：排桩、沉井、地下连续墙、土层锚杆。

常见基坑支护结构形式，结构图及实景图解说一、概述1、基坑工程：建筑物或构筑物地下部分施工时，需开挖基坑，进行施工降水，同时要对基坑四周的建筑物、构筑物、道路和地下管线进行围护及监测，确保正常、安全施工。

这项涉及勘查、设计、施工、监理、监测、应急等内容的综合系统性工程称为基坑工程。

2、支护结构：基坑工程中采用的围护墙、支撑（或土层锚杆）、围檩、防渗帷幕、降排水等结构体系的总称。

3、深基坑：开挖深度超过5M（含5M）或深度虽未超过5M，但地质条件和周围环境及地下管线极其复杂的工程。

4、基坑安全等级：三个安全等级。

一级基坑：（1）软土地区基坑开挖深度大于8M。

（2）支护结构作为主体结构的一部分。

（3）在基坑开挖影响范围内有重要建（构）筑物或需严加保护的管线。

三级基坑：开挖深度小于5M，且周围环境无特殊要求。

二级基坑：除一级和三级以外的基坑。

二、基坑支护结构形式1、放坡开挖（坡率法）：利用土体自身的强度保持边坡不发生坍滑、移动、松散或不均匀下沉，达到边坡稳定。

关键是坡度i = H / L ，一般取1 : 0.5 — 1 : 2.0一般适用于杂填土、粘性土或粉性土，且环境条件允许的基坑。

2、土钉墙：由被加固土体、设置于土中的土钉体和挂钢筋网的喷射砼面板等共同作用形成的补强复合土体。

一般适用于：（1）稍密至中密状态的粉性土、砂土；（2）密实的碎石土层；（3）坚硬状态的含砾粘性土及风化岩层；（4）可塑至硬塑状态的一般粘性土；（5）素填土、人工杂填土；以上土层安全等级为二、三级的基坑。

注意：土钉墙在软粘土中（塘泥、淤泥、淤泥质粘土、淤泥质粉质粘土等）要严格控制，特别是周围环境要求较严的基坑点这 .☞免费下载施工技术资料。

3、复合土钉墙土方开挖前施打水泥搅拌桩、振动灌注桩、钢板桩、木桩等，然后按土钉墙的施工方法进行施工。

排桩复合土钉4、水泥重力式挡墙：水泥搅拌桩（旋喷桩）采用格栅形或连续形布置形成重力坝墙。

有时增加砼桩、钢板桩、毛竹等，以增强挡墙的强度。
