实现物体翻转的机构实现物体翻转的机构物体翻转似乎是一个非常简单的问题，但在实际的工程应用中，往往涉及到许多复杂的机器设计和控制。

在工业及日常生活中，需要将某些物体在空中翻转并放置，例如在生产中需要倒置某些产品，或者在展览中需要以一种翻转的方式展示某些艺术作品。

因此，实现物体翻转的机构成为了一个重要的领域。

本文将按照机构类型的不同进行讲解，以便读者更好地了解和掌握。

1. 抓取-旋转机构抓取-旋转机构通过一个抓取装置，夹住待翻转的物体，然后通过一定速度和角度的旋转使物体完成翻转。

这种机构结构简单，易于掌握，并且可以适应不同大小形状的物体。

通常，这种机构需要配合一定的控制系统以保证操作的稳定性和安全性。

2. 翻板机构翻板机构是通过一个可以旋转的翻板来实现物体翻转的机构。

通过以一定角度旋转翻板，使得待翻转物体在空中完成翻转。

这种机构适用于固定大小的物体。

在设计时需要考虑到翻板的稳定性以及在翻转时对于物体的不同位置所产生的力的差异性。

3. 固定-自由机构固定-自由机构通过一个固定的支架将物体固定住，并通过旋转的底座使物体翻转。

这种机构相对固定的支架更稳定，对于重量和大小相对固定的物品非常适用。

然而，这种机构在操作时易受到空气流动等因素的影响，需要设计一定的稳定结构。

4. 翻转链条机构翻转链条机构则借助于链条的特性来实现翻转。

通过将待翻转物体挂在链条上，在机构的控制下，可以通过一定的力量来使链条旋转，从而完成物体翻转的功能。

这种机构通常适用于轻量小型的物体，它的工作效率较高，但需要具有一定的控制系统来保证操作的稳定性。

总而言之，实现物体翻转的机构通常需要考虑到物体的大小、形状、重量以及机构的稳定性和可控性等因素。

针对不同的情况和需求，选择不同的机构类型往往可以提高操作的效率和稳定性。

钢板翻转机构设计钢板翻转机构是一种用于将钢板翻转的装置。

在工业生产中，钢板翻转是常见的操作，用于在不同工艺过程中的钢板处理。

钢板翻转机构的设计和运行对于提高生产效率和保证产品质量至关重要。

一、钢板翻转机构的功能和原理钢板翻转机构的主要功能是将钢板从一种姿态翻转到另一种姿态，以满足不同工艺要求。

其原理是通过机构的运动，使得钢板在空间中旋转，实现翻转的目的。

钢板翻转机构通常由液压系统、电气控制系统和机械结构三部分组成。

二、钢板翻转机构的机械结构设计钢板翻转机构的机械结构设计包括支撑结构、传动装置、翻转装置等。

支撑结构是机构的基础，需要具备足够的强度和稳定性，以承受钢板的重量和运动力。

传动装置通常采用电动机与齿轮箱相结合，通过齿轮传动实现机构的运动。

翻转装置则是机构的核心部分，其设计要考虑到钢板的尺寸、重量和翻转角度等因素，以确保翻转过程的平稳和安全。

三、钢板翻转机构的液压系统设计钢板翻转机构的液压系统设计主要包括液压缸和液压阀组成。

液压缸负责提供动力，通过液压油的压力驱动机构的运动。

液压阀则控制液压缸的工作，实现机构的翻转功能。

设计时需要考虑液压系统的工作压力、流量和稳定性等因素，以满足机构的工作要求。

四、钢板翻转机构的电气控制系统设计钢板翻转机构的电气控制系统设计主要包括电气控制柜、传感器和执行器等。

电气控制柜负责集中控制机构的运动和工作状态。

传感器用于检测钢板的位置和角度等信息，以实现机构的自动控制。

执行器则根据电气控制信号控制液压系统的工作，实现机构的翻转操作。

五、钢板翻转机构的安全性设计钢板翻转机构的安全性设计至关重要。

在设计过程中，需要考虑到机构的稳定性、运动过程中的动力学特性和安全保护装置等因素。

同时，还需要制定相应的安全操作规程和培训计划，确保操作人员的安全意识和技术能力。

六、钢板翻转机构的应用领域和发展趋势钢板翻转机构广泛应用于钢铁、汽车、造船等行业，对于生产过程中的钢板处理起到关键作用。

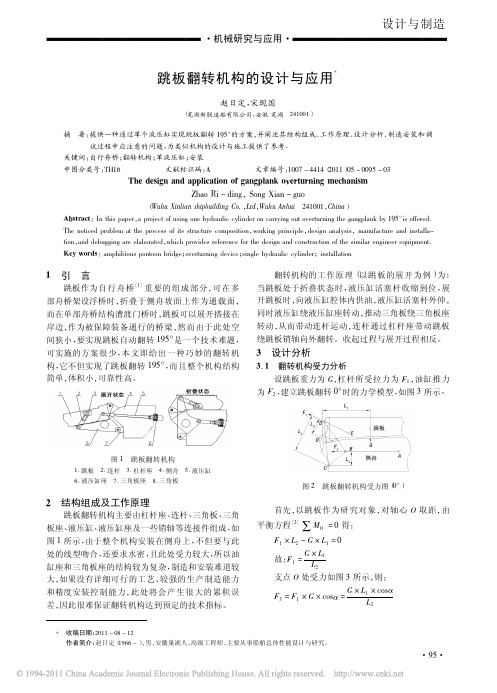

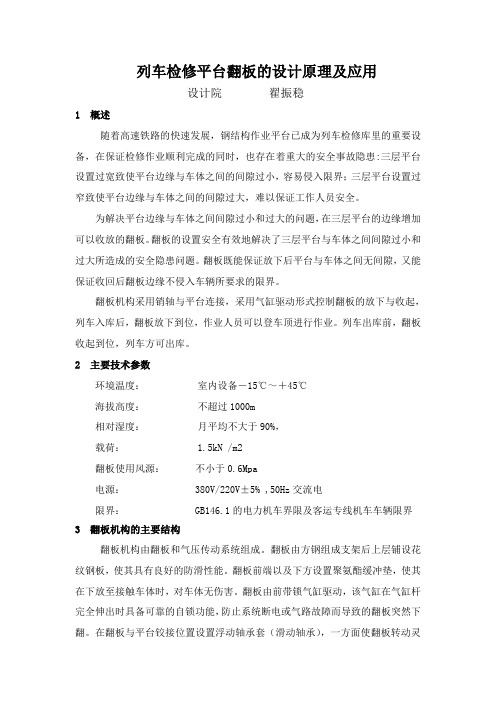

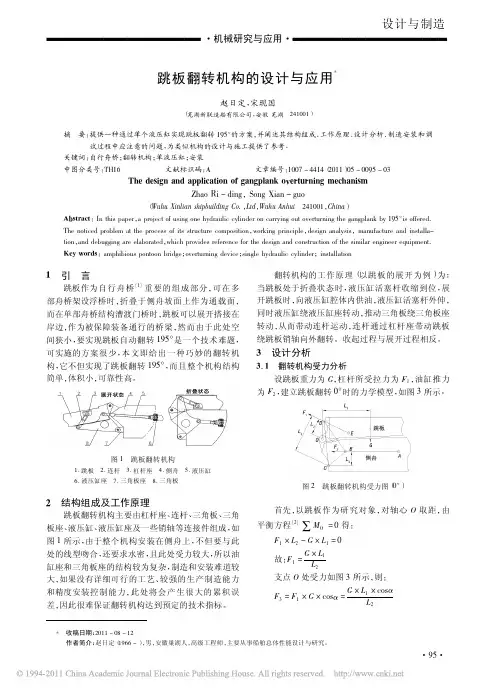

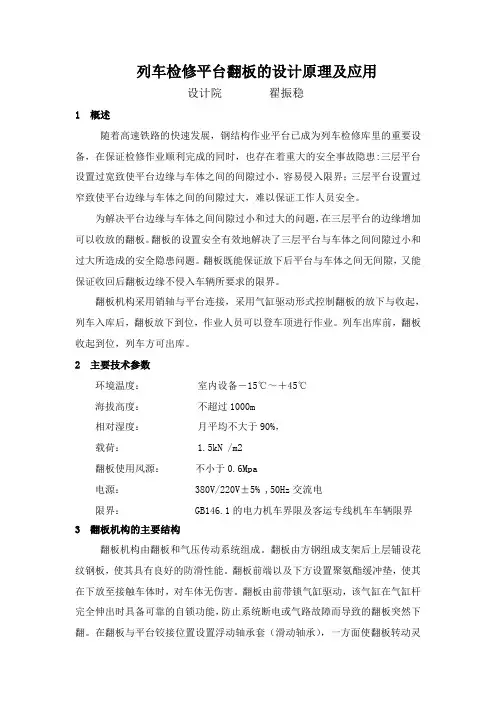

列车检修平台翻板的设计原理及应用设计院翟振稳1 概述随着高速铁路的快速发展，钢结构作业平台已成为列车检修库里的重要设备，在保证检修作业顺利完成的同时，也存在着重大的安全事故隐患:三层平台设置过宽致使平台边缘与车体之间的间隙过小，容易侵入限界；三层平台设置过窄致使平台边缘与车体之间的间隙过大，难以保证工作人员安全。

为解决平台边缘与车体之间间隙过小和过大的问题，在三层平台的边缘增加可以收放的翻板。

翻板的设置安全有效地解决了三层平台与车体之间间隙过小和过大所造成的安全隐患问题。

翻板既能保证放下后平台与车体之间无间隙，又能保证收回后翻板边缘不侵入车辆所要求的限界。

翻板机构采用销轴与平台连接，采用气缸驱动形式控制翻板的放下与收起，列车入库后，翻板放下到位，作业人员可以登车顶进行作业。

列车出库前，翻板收起到位，列车方可出库。

2 主要技术参数环境温度：室内设备－15℃～＋45℃海拔高度：不超过1000m相对湿度：月平均不大于90%，载荷： 1.5kN /m2翻板使用风源：不小于0.6Mpa电源：380V/220V±5% ,50Hz交流电限界： GB146.1的电力机车界限及客运专线机车车辆限界3 翻板机构的主要结构翻板机构由翻板和气压传动系统组成。

翻板由方钢组成支架后上层铺设花纹钢板，使其具有良好的防滑性能。

翻板前端以及下方设置聚氨酯缓冲垫，使其在下放至接触车体时，对车体无伤害。

翻板由前带锁气缸驱动，该气缸在气缸杆完全伸出时具备可靠的自锁功能，防止系统断电或气路故障而导致的翻板突然下翻。

在翻板与平台铰接位置设置浮动轴承套（滑动轴承），一方面使翻板转动灵活自如，防止铰链板之间侧摩产生卡死现象，提高设备的可靠性；另一方面有效防止铰链孔的磨损，提高了设备的使用寿命。

3.1翻板我国运行动车车型较多，为了满足不同车型的要求，设置单个翻板宽度0.5m，长度4.5m，翻板采用50x4的方钢组成框架形式，采用50x2的折弯钢板组成横向支撑梁，上铺设2.5mm厚度花纹钢板，满足人员登车顶的作业要求。

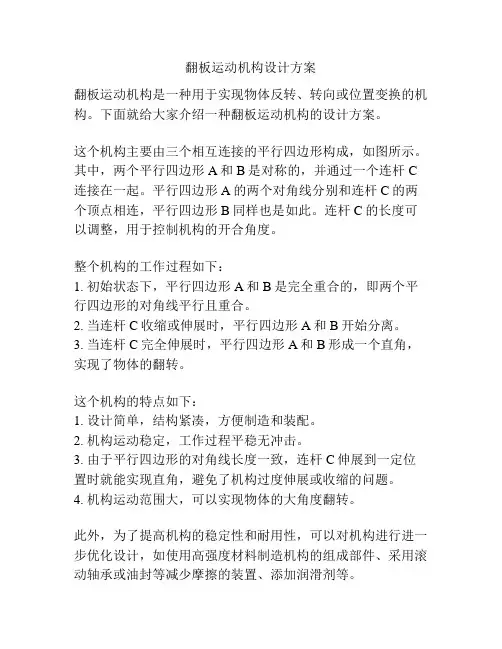

翻板运动机构设计方案
翻板运动机构是一种用于实现物体反转、转向或位置变换的机构。

下面就给大家介绍一种翻板运动机构的设计方案。

这个机构主要由三个相互连接的平行四边形构成，如图所示。

其中，两个平行四边形A和B是对称的，并通过一个连杆C 连接在一起。

平行四边形A的两个对角线分别和连杆C的两个顶点相连，平行四边形B同样也是如此。

连杆C的长度可以调整，用于控制机构的开合角度。

整个机构的工作过程如下：
1. 初始状态下，平行四边形A和B是完全重合的，即两个平行四边形的对角线平行且重合。

2. 当连杆C收缩或伸展时，平行四边形A和B开始分离。

3. 当连杆C完全伸展时，平行四边形A和B形成一个直角，实现了物体的翻转。

这个机构的特点如下：
1. 设计简单，结构紧凑，方便制造和装配。

2. 机构运动稳定，工作过程平稳无冲击。

3. 由于平行四边形的对角线长度一致，连杆C伸展到一定位置时就能实现直角，避免了机构过度伸展或收缩的问题。

4. 机构运动范围大，可以实现物体的大角度翻转。

此外，为了提高机构的稳定性和耐用性，可以对机构进行进一步优化设计，如使用高强度材料制造机构的组成部件、采用滚动轴承或油封等减少摩擦的装置、添加润滑剂等。

总的来说，这种翻板运动机构设计简单、结构紧凑，适用于一些需要物体翻转、转向或位置变换的场景，如家具、自动化装置等。

通过不断地优化和改进，可以使机构的性能和使用寿命得到进一步的提升。

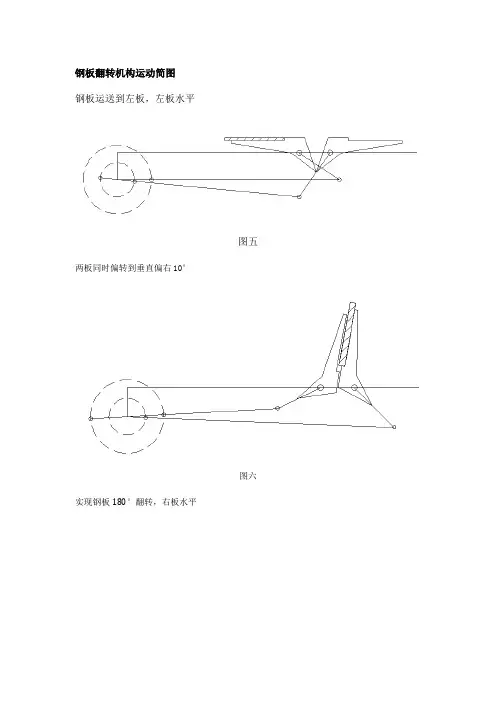

钢板翻转机构运动简图钢板运送到左板，左板水平图五两板同时偏转到垂直偏右10°图六实现钢板180°翻转，右板水平图七如图五、图六所示，分别是两套曲柄摇杆机构的极限位置。

当曲柄以5r/min 速度顺时针旋转了180°时，两摇杆恰好同时到达极限位置，使交接钢板的重合位置位于垂直方向向右偏10°的位置，再转180°同时回到初始位置，且曲柄的转动是匀速的，从而实现同时进程，同时回程，往复循环。

设计计算左夹板曲柄摇杆机构的尺寸设曲柄长度1a 、连杆长度1b （在图中体现为QA,TB 长度）、摇杆长度1c 。

1O A 、1O B 为摇杆的两极限位置，1O C 为1AO B ∠D 的角平分线。

根据题意，1AO C ∠=49°1BO C ∠=49°。

过P 作1O C 的垂线，分别交过曲柄轴线的水平线于点A 、C 、B 。

设计尺寸：O 1C,O 2M450mm PC2000mm在图中： PA=PC-AC=1b -1a ③PA=PT+TB-AC-BC=1a +1b - 2AC ④ 由③④得： 1a = ACAC= BC= O 1C tan 1AO C ∠=450* tan49°=517.67mm 即： 1a =517.67mm 又因 1b + 1a = PC +BC 解得： 1b = PC =2000mm1c =11450cos cos 49oO C AO C =∠=685.91mm左摇杆长1c =685.91mm 左曲柄长1a =517.67mm 左连杆长1b =2000mm 右边曲柄摇杆机构的尺寸设曲柄长度2a 、连杆长度2b 、摇杆长度2c 。

2O D 、2O E 为摇杆分别为水平，垂直向右偏8°的两位置，2O F 为2DO E ∠的角平分线。

根据题意，∠2DO F =∠2EO F =41°。

过P 作2O F 的垂线，过O 2作2O M ⊥PM 于点M 。

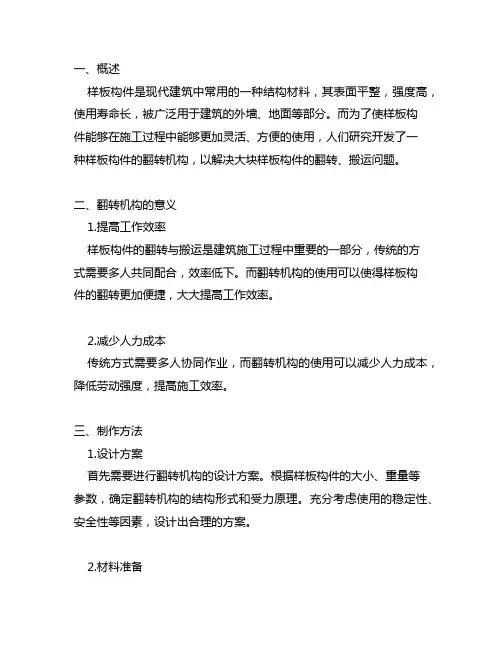

一、概述样板构件是现代建筑中常用的一种结构材料，其表面平整，强度高，使用寿命长，被广泛用于建筑的外墙、地面等部分。

而为了使样板构件能够在施工过程中能够更加灵活、方便的使用，人们研究开发了一种样板构件的翻转机构，以解决大块样板构件的翻转、搬运问题。

二、翻转机构的意义1.提高工作效率样板构件的翻转与搬运是建筑施工过程中重要的一部分，传统的方式需要多人共同配合，效率低下。

而翻转机构的使用可以使得样板构件的翻转更加便捷，大大提高工作效率。

2.减少人力成本传统方式需要多人协同作业，而翻转机构的使用可以减少人力成本，降低劳动强度，提高施工效率。

三、制作方法1.设计方案首先需要进行翻转机构的设计方案。

根据样板构件的大小、重量等参数，确定翻转机构的结构形式和受力原理。

充分考虑使用的稳定性、安全性等因素，设计出合理的方案。

2.材料准备翻转机构所需的材料需要具有较高的强度和稳定性。

一般为优质钢材，可以根据设计方案确定数量和规格。

3.加工制作根据设计方案和材料准备情况，采用焊接、切割等加工工艺，将钢材加工成翻转机构所需要的各种零部件，然后进行装配。

4.安装调试将加工好的零部件进行安装，进行各项性能测试，确保翻转机构的稳定性和安全性。

5.使用及维护完成翻转机构的制作后，需要对其进行使用及维护。

在实际施工中，需要定期对翻转机构进行检查和维护，确保其正常运行。

四、技术创新近年来，随着科技的不断发展，翻转机构的制作方法也得到了不断地改进和创新。

采用液压装置代替传统的机械结构，使得翻转机构更加灵活、稳定；采用无人机等现代科技手段进行搬运，提高了样板构件的翻转和搬运效率。

五、结语样板构件的翻转机构作为现代建筑施工的重要辅助设备，对提高工作效率、减少人力成本有着重要的意义。

通过合理的设计、材料准备、加工制作、安装调试和使用维护等步骤，可以制作出高质量、稳定性能的翻转机构，促进建筑施工的快速、安全进行。

不断进行技术创新，将为翻转机构的制作方法带来新的发展机遇。

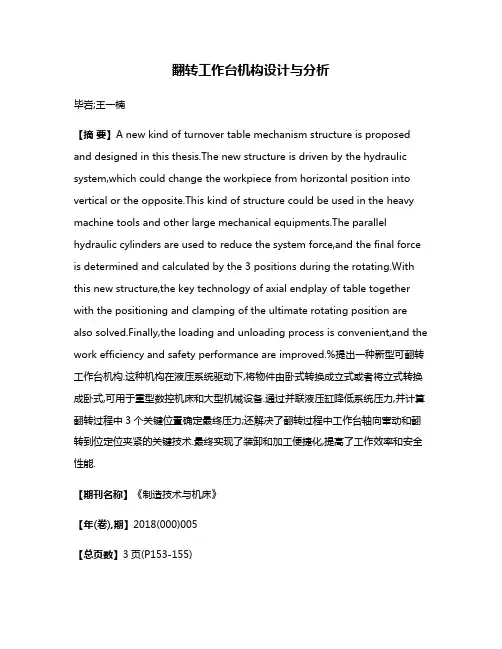

翻转工作台机构设计与分析毕岩;王一楠【摘要】A new kind of turnover table mechanism structure is proposed and designed in this thesis.The new structure is driven by the hydraulic system,which could change the workpiece from horizontal position into vertical or the opposite.This kind of structure could be used in the heavy machine tools and other large mechanical equipments.The parallel hydraulic cylinders are used to reduce the system force,and the final force is determined and calculated by the 3 positions during the rotating.With this new structure,the key technology of axial endplay of table together with the positioning and clamping of the ultimate rotating position are also solved.Finally,the loading and unloading process is convenient,and the work efficiency and safety performance are improved.%提出一种新型可翻转工作台机构.这种机构在液压系统驱动下,将物件由卧式转换成立式或者将立式转换成卧式,可用于重型数控机床和大型机械设备.通过并联液压缸降低系统压力,并计算翻转过程中3个关键位置确定最终压力;还解决了翻转过程中工作台轴向窜动和翻转到位定位夹紧的关键技术.最终实现了装卸和加工便捷化,提高了工作效率和安全性能.【期刊名称】《制造技术与机床》【年(卷),期】2018(000)005【总页数】3页(P153-155)【关键词】液压;翻转工作台;机构设计【作者】毕岩;王一楠【作者单位】沈阳机床股份有限公司,辽宁沈阳110142;沈阳机床股份有限公司,辽宁沈阳110142【正文语种】中文【中图分类】TH122目前，重型落地铣镗床及加工中心配套的常规型工作台通常是水平放置，并只有直线运动和回转运动，不具备翻转运动。

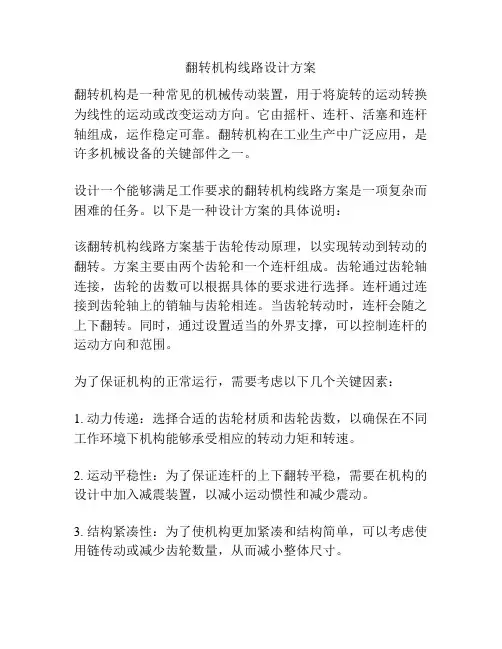

翻转机构线路设计方案翻转机构是一种常见的机械传动装置，用于将旋转的运动转换为线性的运动或改变运动方向。

它由摇杆、连杆、活塞和连杆轴组成，运作稳定可靠。

翻转机构在工业生产中广泛应用，是许多机械设备的关键部件之一。

设计一个能够满足工作要求的翻转机构线路方案是一项复杂而困难的任务。

以下是一种设计方案的具体说明：该翻转机构线路方案基于齿轮传动原理，以实现转动到转动的翻转。

方案主要由两个齿轮和一个连杆组成。

齿轮通过齿轮轴连接，齿轮的齿数可以根据具体的要求进行选择。

连杆通过连接到齿轮轴上的销轴与齿轮相连。

当齿轮转动时，连杆会随之上下翻转。

同时，通过设置适当的外界支撑，可以控制连杆的运动方向和范围。

为了保证机构的正常运行，需要考虑以下几个关键因素：1. 动力传递：选择合适的齿轮材质和齿轮齿数，以确保在不同工作环境下机构能够承受相应的转动力矩和转速。

2. 运动平稳性：为了保证连杆的上下翻转平稳，需要在机构的设计中加入减震装置，以减小运动惯性和减少震动。

3. 结构紧凑性：为了使机构更加紧凑和结构简单，可以考虑使用链传动或减少齿轮数量，从而减小整体尺寸。

4. 寿命和可靠性：在选择材料和加工工艺时，要考虑机构的使用寿命和可靠性，以确保机构能够长期稳定运行。

5. 维修和保养：机构的维修和保养对于延长机构的寿命和减少故障非常重要，因此在设计过程中需要考虑到易于维修和保养的要求。

通过对翻转机构线路设计方案的详细说明，可以看出在设计过程中需要考虑多个因素，如动力传递、运动平稳性、结构紧凑性、寿命和可靠性以及维修和保养等。

只有全面考虑这些因素，才能设计出满足实际工作要求的翻转机构。
