虹吸雨水斗工作原理虹吸雨水斗是一种利用虹吸原理收集雨水的装置，它能够有效地解决雨水收集和利用的问题。
虹吸雨水斗的工作原理主要是依靠虹吸效应，通过管道的设计和水位差来实现雨水的收集和储存。
下面我们将详细介绍虹吸雨水斗的工作原理。
首先，虹吸雨水斗的工作原理基于虹吸效应。
虹吸效应是一种液体在管道中自然流动的现象，它是由于管道内外的液体高度差所产生的。
当管道内的液体高于管道外的液体时，就会产生虹吸效应，液体会自动从高处流向低处，形成虹吸流动。
其次，虹吸雨水斗通过设计合理的管道结构来实现虹吸效应。
通常，虹吸雨水斗会设置一个上部的雨水收集口和一个下部的储水容器。
雨水在收集口进入管道后，会形成一定的水位差，然后通过管道自然流动到储水容器中。
在这个过程中，虹吸效应起到了关键的作用，使得雨水能够顺利地被收集和储存起来。
此外，虹吸雨水斗还能够利用重力来增强虹吸效应。
通过合理设计管道的坡度和长度，可以让雨水在管道中形成更大的水位差，从而增强虹吸效应，提高雨水的收集效率。
同时，虹吸雨水斗还可以配备过滤装置，将雨水中的杂质和污染物过滤掉，保证储存的雨水质量。
最后，虹吸雨水斗的工作原理还包括雨水的利用和排放。
收集到的雨水可以用于灌溉、清洁、甚至生活用水，从而实现雨水的资源化利用。
而当储水容器中的雨水达到一定水位时，还可以通过管道排放到需要的地方，避免雨水的浪费和积水。
总的来说，虹吸雨水斗通过虹吸效应和合理的管道设计，能够有效地收集和利用雨水。
它不仅可以解决雨水收集和储存的问题，还可以实现雨水资源的合理利用，对于节约水资源和保护环境具有重要意义。
希望通过本文的介绍，能够更加深入地了解虹吸雨水斗的工作原理，为雨水资源的有效利用提供参考和帮助。
浅谈虹吸式屋面雨水排放系统施工注意事项摘要：分析了虹吸式屋面雨水排放系统的工作原理、特点、以及施工中的注意事项，从而为类似屋面雨水排放系统工程的施工提供一定的参考。
关键词：虹吸式屋面雨水排放系统；虹吸雨水斗；工作原理；管材；施工技术一、系统原理特点虹吸式屋面雨水排放系统是一个由防漩涡雨水斗、无坡度悬吊的高密度聚乙烯管、悬吊装置、雨水立管、雨水出户管组成的屋面排水系统。
虹吸是利用重力作用，在管道内产生局部真空，而产生虹吸现象。
它通过利用能隔离空气的雨水斗实现水、气分离，开始时由于重力作用雨水不断流向管内，使管道内逐渐产生真空。
当管中的水流呈现压力流状态时，形成虹吸效应（密闭的管道系统内形成满流状，雨水因重力作用在立管处跌落产生虹吸）。
不断进行排水。
虹吸（屋面雨水）排水系统，是经过精密的水力计算，设计的能充分利用水的动能，在密闭的管道系统中产生连续不断的虹吸作用，实现快速、高效的排除屋面雨水。
与传统重力流排水方式相比较其优点更为突出，具体表现有以下几点：管道无需坡度敷设、降低管材的管径、现场施工量减少、更少的材料、节省安装空间、管道具有自洁能力、从设计到施工简单快捷。
二、施工注意事项1、屋面雨水排水系统安装前。
施工前我们对图纸进行认真会审对图纸中未明确的或与建筑结构有矛盾处及时提交设计、监理、业主一同协商，并请虹吸雨水斗厂家一起解决。
在管道穿过楼板处预留孔洞在屋面结构施工时，配合钢构施工，预留好符合雨水斗安装孔洞或直接将雨水斗安装在屋面天沟中。
预埋时留出屋面找平层厚度，按水施图预留位置。
2、雨水斗安装。
虹吸式雨水斗斗体材质一般可采用铸铁、铝合金钢、不锈钢、高密度聚乙烯和聚丙烯（并带有防涡流装置）。
设置于屋面上的虹吸式雨水斗其接触片材质应和屋面防水材料相对应，对于采用沥青作为防水材料的屋面可采用不锈钢的接触片。
设置于天沟内的虹吸式雨水斗应带连接片，连接片材质应根据天沟材质确定。
雨水斗与屋面或天沟应可靠连接、密封。
压力流（虹吸式）雨水排水系统的原理及安装分析摘要：随着建筑行业的迅速发展，压力流（虹吸式）雨水排水系统也到了更加广泛的应用。
本文就对此系统的工作原理、安装等进行了详细的分析，希望相关人士借鉴。
关键词：压力流（虹吸式）；雨水排水系统；原理；安装随着社会经济的发展，建筑行业得到了更大的发展空间，大型建筑更加频繁的出现在了人们的眼前，随之出现的还有大面积屋面雨水的排放。
由于普通的PVC管已经满足不了水量的排放要求，这也给大面积屋面排水造成了极大的影响。
要想将大面积屋面上的水量及时排出，则需要设置更多的雨水管道，这不但占用了建筑内部的空间，还对建筑的美观性造成了影响。
将压力流（虹吸式）雨水排水系统应用在其中，便能很好的解决上述的各种问题。
1、压力流（虹吸式）雨水排水系统的运行原理压力流（虹吸式）雨水排水系统的组成包括：虹吸式雨水斗、雨水悬吊管、雨水立管、埋地管、出户管。
压力流（虹吸式）雨水排水系统其原理是对进入雨水斗的水流量进行控制，同时对水流的流态进行调节，在减少旋涡的同时，减少雨水进入排水系统时带入的空气量，进而保证系统中排水管道呈现在满流的状态。
从雨水斗连接管以下，管道内的压力为负压，当雨水连续流过雨水悬吊管时，在转入雨水立管的过程中，会出现跌落，此时也就是充分的利用了屋面的高度和雨水的重力势能，进而形成虹吸作用，此时悬吊管与立管交叉点处的管道内的负压达到最大值，处在屋面的雨水就会管道内的负压所抽吸，以满流状态，用较高的流速将雨水快速的排泄出来，然后悬吊管与立管交叉点处的管道内的负压逐渐减小，直到消失，当管道内的压力为0时，其内部水流的状态就会转变为重力流。
要注意，在降雨的过程中，压力流（虹吸式）雨水排水系统管道内的压力、水流的状态等并不是静止不变的，其均会随着降雨量的大小而发生着变化，在降雨的初期，雨量较小，此时悬吊管内所存在的是一种自由表面的波浪流，而渐渐的随着降雨量的增加，悬吊管内的波浪流会逐渐变为脉动流，使管内出现满管气泡流，一直到出现单相流，满管气泡流才会消失。
涨学问，给水排水|虹吸雨水排水原理形成原理：利用屋面与地面高差产生的能量，在屋面积水达到肯定高度时，使得管道内不进入空气，以满管流状态（即虹吸状态）排水时产生负压，管道内形成抽吸作用将雨水快速排掉。
实现：基于形成原理，利用“伯努利”方程，经过缜密计算，有效掌控和平衡管道内雨水的流速、压力，使得雨水管道在短时间内达到满管流状态（即虹吸状态），快速将雨水排出室外。
一、虹吸排水系统原理虹吸屋面雨水排放系统采纳特别设计的雨水斗，使雨水在很浅的天沟水深下，即可在管道中形成满流状态。
利用建筑物的高度和落水具有的势能，在管道中造成局部真空，使雨水斗及水平管内的水流获得附加的压力而形成虹吸现象。
利用虹吸作用，极大地加速水在排水管内的流速，快速排放屋面雨水。
二、虹吸排水系统构成虹吸式屋面雨水排水系统由防漩涡雨水斗、雨水悬吊管、雨水立管、埋地管、雨水出户管、45度弯头、偏心异径短束节、Y型顺水三通以及一些辅料构成（管道设计必需充足当地国家规范并能防范正、负压力的管道系统均可用于虹吸系统排水管道。
比如ABS、PVC、HDPE、PP、铜管、钢管和铸铁管都大量成功地用于UV系统）。
三、虹吸排水系统演示降雨初期，雨量一般较小，悬吊管内是一有自由液面的波浪流→→随着降雨量的加添，管内渐渐呈现脉动流，拔拉流→→降雨量再增大，系统显现间歇式虹吸现象,显现满管气泡流和满管汽水混合流,并渐渐趋于稳定→→降雨量进一步增大，系统达到设计状态，显现水的单向流状态,稳定且全面的系统虹吸形成；实在形成的图如下：↓↓↓↓↓↓四、虹吸排水系统的优势传统重力排水系统：横管需要肯定坡度立管较多，影响美观管道和配件使用量大，使用寿命较短大范围的地面开挖工作，现场施工量大，后期装修费用较高。
虹吸雨水排放系统：横管不需要坡度、管径较小，便于建筑处理、削减立管和雨水斗数量、系统寿命长、最小的地面开挖工作，雨水井少、施工简单快捷、可节省大量装修费用。
五、虹吸排水与重力排水的比较传统重力式雨水排放系统是利用雨水本身重力作用，由屋面雨水斗需经过排水系统自流排放。
虹吸式与重力流排水区别虹吸式屋顶雨水系统的原理就是依靠特殊的雨水斗的设计，实行汽水分离，从而使雨水立管中为満流状态，当立管中的水达到一定的容量时，虹吸作用就产生了。
在降雨过程中，由于连续不断的虹吸作用，整个系统得以令人惊奇的快速排除屋顶上的雨水。
虹吸系统简介1.1 虹吸式屋面排水系统的特点虹吸式排水系统在降雨初期，屋面雨水高度未超过雨水斗高度时，整个排水系统工作状况与重力排水系统相同。
随着降雨的持续，当屋面雨水高度超过雨水斗高度时由于采用了科学设计的防漩涡雨水斗，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，利用建筑物屋面的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内呈最大负压。
屋面雨水在管道内负压的抽吸作用下以较高的流速被排至室外。
1.2 虹吸式与重力式与面雨水排放系统的区别虹吸式屋面雨水排放系统系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。
同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。
而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.005。
虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，也即排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。
虹吸排水系统其实质是一种多斗压力流雨水排水系统。
因此埋地管相对重力式排水系统要明显减少。
目前该系统在国内应用刚刚开始，而在国际上该系统已有近二十年的应用历史，涉及建筑有航站楼(法国戴高乐机场航站楼、香港新机场航站楼、瑞士苏黎世机场航站楼)、展览馆(香港会展中心)、体育场(丹麦哥本哈根足球场、澳大利亚悉尼体育场)、工业厂房(奥地利克莱斯勒汽车厂、法国雪铁龙汽车厂)、商业中心、停车场、货运仓库、办公大楼等等。

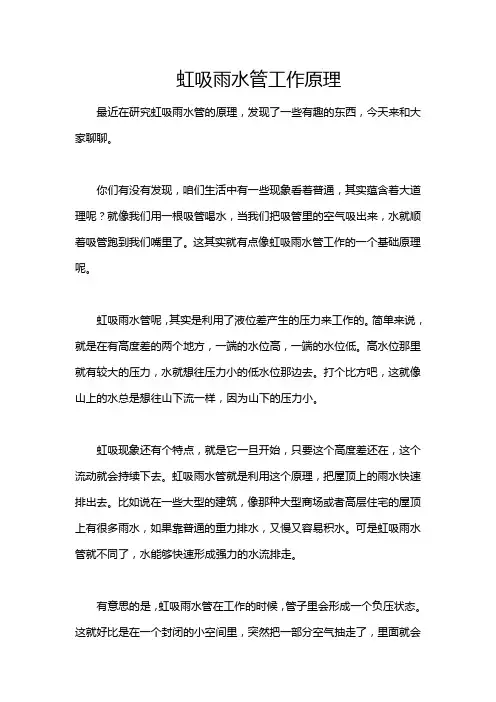

虹吸雨水管工作原理最近在研究虹吸雨水管的原理，发现了一些有趣的东西，今天来和大家聊聊。
你们有没有发现，咱们生活中有一些现象看着普通，其实蕴含着大道理呢？就像我们用一根吸管喝水，当我们把吸管里的空气吸出来，水就顺着吸管跑到我们嘴里了。
这其实就有点像虹吸雨水管工作的一个基础原理呢。
虹吸雨水管呢，其实是利用了液位差产生的压力来工作的。
简单来说，就是在有高度差的两个地方，一端的水位高，一端的水位低。
高水位那里就有较大的压力，水就想往压力小的低水位那边去。
打个比方吧，这就像山上的水总是想往山下流一样，因为山下的压力小。
虹吸现象还有个特点，就是它一旦开始，只要这个高度差还在，这个流动就会持续下去。
虹吸雨水管就是利用这个原理，把屋顶上的雨水快速排出去。
比如说在一些大型的建筑，像那种大型商场或者高层住宅的屋顶上有很多雨水，如果靠普通的重力排水，又慢又容易积水。
可是虹吸雨水管就不同了，水能够快速形成强力的水流排走。
有意思的是，虹吸雨水管在工作的时候，管子里会形成一个负压状态。
这就好比是在一个封闭的小空间里，突然把一部分空气抽走了，里面就会形成一种吸力似的感觉。
不过老实说，我一开始也不明白这个负压到底是怎么个情况。
后来查了资料才知道，这个负压是虹吸现象能够持续产生强大吸力，快速排水的一个重要因素。
在实际应用的时候啊，虹吸雨水管的安装就有很多注意事项了。
比如说管道的密封性一定要好，要是有漏气的地方，这个虹吸现象可就没办法很好地形成了。
这就像我们用吸管喝水，要是吸管破了个口子，就很难把水吸上来了一样。
说到这里，你可能会问，那虹吸雨水管是不是在所有情况下都可以用呢？当然不是啦，它也是有适用范围的。
像如果水源和排水口的高度差不够，那虹吸现象就很难产生比较大的效果。
这又像我们想让水从一个比较小的高处流向更低的地方，要是这个高度差不够，水就流得很慢，虹吸雨水管也是这个道理。
从虹吸雨水管的原理学习中，我还有个延伸思考。
我就在想，这种利用压力差和液位差的原理，是不是在其他地方也能有新的应用呢？我觉得这是个值得讨论的问题，也希望大家能一起来思考思考。
虹吸排水工作原理在一个水缸里装有水，用一根管子一端放在水中，另一端在缸沿自然垂下，用嘴在这端端口吸气一会，然后松嘴，那么缸中的水就会从管子中流下来.因为管子呈一段弧形，像彩虹，又能直到吸水的作用，故称为虹吸现象。
虹吸式排水系统就是利用这个原理工作的。
1、虹吸屋面雨水排放工作原理虹吸式屋面雨水排水系统和重力式屋面雨水排水系统均由雨水斗、雨水悬吊管、雨水立管、雨水埋地管组成，但因为系统的工作原理完全不同，在两种不同水力条件下工作，因此系统中各部件的功能要求是不一样的，系统也有其相应的一套计算方法。
虹吸式屋面雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。
雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。
采用了虹吸式雨水斗的屋面雨水排水系统，在降雨过程中相当于从屋面上的一个稳定水面的水池中泄水，经屋面内排水管系，从排出管排出，管道全充满的压力流状态，屋面雨水的排水过程是一个虹吸排水过程。
所以，把具有虹吸排水能力的屋面雨水内排水系统称之为虹吸式屋面雨水内排水系统。
虹吸式屋面排水系统的管道在设计降雨强度呈负压，管材的选用应考虑承受负压的能力，雨水斗淹没泄流的斗前水位降低到其一定的值，雨水斗开始有空气渗入，排水管道内的真空被破坏，排水系统会从虹吸压力流的工况转向重力流。
2、虹吸基础知识建筑雨水排水系统是建筑物给排水系统的重要组成部分，它的任务是及时排除降落在建筑物屋面的雨水、雪水，避免形成屋顶积水对屋顶造成威胁，或造成雨水溢流、屋顶漏水等水患事故，以保证人们正常生活和生产活动。
建筑雨水排水系统的分类根据不同的分类标准，雨水系统有不同的类别：✧屋面雨水系统按照管道的设置位置不同可分为：外排水系统和内排水系统。
外排水是指屋面不设雨水斗，建筑物内部没有雨水管道的雨水排放方式；✧按照屋面有无天沟可以分为檐沟外排水和天沟外排水；✧根据系统是否与大气相通分为密闭系统和敞开系统；✧按雨水管中水流的设计流态可分为重力半有压流雨水系统、重力无压流雨水系统和压力流雨水系统（虹吸式雨水系统）；✧根据立管连接雨水斗的个数分为单斗、多斗雨水排水系统。
一、虹吸式屋面雨水排水系统的工作原理虹吸式屋面雨水排水系统和重力式屋面雨水排水系统均由雨水斗、雨水悬吊管、雨水立管、雨水埋地管组成，但因为系统的工作原理完全不同，在二种不同水力条件下工作，因此系统中各部件的功能要求是不一样的，系统也有其相应的一套计算方法。
虹吸式屋面雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。
雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。
采用了虹吸式雨水斗的屋面雨水排水系统，在降雨过程中相当于从屋面上的一个稳定水面的水池中泄水，经屋面内排水管系，从排出管排出，管道全充满的压力流状态，屋面雨水的排水过程是一个虹吸排水过程。
所以，把具有虹吸排水能力的屋面雨水内排水系统称之为虹吸式屋面雨水内排水系统。
虹吸式屋面排水系统的管道在设计降雨强度下呈负压，管材的选用应考虑承受负压的能力但在比较小的降雨强度或降雨过程的末期，降雨量减Px=Δhx·ρ·g－Vx2·ρ/2－Σ（L·R＋Z）R=λ·L/Dj·v2/2gΔP=hver·ρ·g－Σ（L·R＋Z）小，雨水斗淹没泄流的斗前水位降低到其一定的值，雨水斗开始有空气渗入，排水管道内的真空被破坏，排水系统会从虹吸压力流的工况转向重力流。
虹吸式屋面雨水排水系统管道内设计状态下的压力分布与一般的重力式屋面雨水排水系统有明显的区别。
虹吸式屋面雨水排水系统自雨水斗连接管以下，管道内呈负压，在悬吊管与立管的交叉点处负压最大，其后立管上的负压减小，至临界点负压消失，管道内的压力为零，水流状态转为重力流。
从上面的分析可以得出，雨水斗的进水水面至临界总高度是有效作用高度，在设计计算中应充分利用；另一方面对雨水斗至悬吊管的末端的总水头损失应有所限制，以控制悬吊管末端的最大负压值。
二、虹吸式雨水斗的技术特性1.虹吸式雨水斗的基本结构虹吸式雨水斗有DN50～DN150等多种规格，能够满足工程的实际要求，其材质有铸铁、铝合金钢、不锈钢、高密度聚乙烯（HDPE）、聚丙烯（PP），下沉的雨水斗置于屋面层中，上部设有进水格栅。
