高层医疗建筑电气设计的几点看法

医院综合楼电气设计体会摘要：结合某三级甲等医院综合楼的电气设计方案，简述对医院综合楼的供配电系统、照明系统的看法。

关键词：医院综合楼供配电照明系统一.现代医院建筑电气特点：1.现代医院建筑趋向大综合，由门诊各科室、急诊、医技、科研、行政、住院部及手术部组成的医院综合楼能达到设备及资源的共享；2.医院建筑用电设备繁多，负荷等级涵盖了一级负荷中特别重要负荷，一级负荷，二级负荷及三级负荷；3.放射影像科的医技设备用电量大且对电源供电质量要求高；4.手术室、医用气体设备、信息科等场所对供电可靠性要求高；5.各科室用电需求复杂，电气与各专业的配合繁琐；6.各电气子系统应灵活设计，留有余地以备将来医院功能改造的空间；二.供配电系统：1.负荷分级一级负荷中的特别重要负荷：重要手术室、术前准备室、术后复苏室、麻醉室、CCU、ICU、心血管造影检查室等场所中涉及到患者生命安全的设备及照明用电；一级负荷：A．重要手术室、术前准备室、术后复苏室、麻醉室、CCU、ICU、心血管造影检查室等场所中的除一级负荷中的特别重要负荷外的其他用电设备；B．内镜检查室，核磁共振室，介入治疗用CT及X光机、扫描室、治疗室，气体供应系统中的设备，血库，病理分析用仪器和培养箱、冰箱、恒温箱用电，洁净区域用的洁净空调等其他重要医用场所医用设备及照明用电；C．消火栓泵，喷淋泵，防/排烟风机，消防电梯，消防控制室，变配电所，应急和疏散照明等消防设备用电以及病床梯、生活水泵、排污泵、30%的走道照明、安防系统用电、电子信息设备机房用电；二级负荷：电子显微镜、放射科诊断医用设备、肢体伤残康复病房照明用电、贵重药品冷库、客梯；三级负荷：一、二级负荷以外的其他负荷；2.供电电源本工程采用两路独立的10kV电源，两路电源同时工作，互为备用，电源由市政以电缆埋地形式引入高压配电房；另在地下一层靠外墙位置设置一台常载功率为1600kW，50HZ，0.4/0.23kV的低压柴油应急发电机组，作为消防设备及其他重要设备的应急电源；发电机房内储油间的日用油箱油量按不大于1立方米设计，并满足不大于8小时的运行时间的要求，此外由于三级医院发电机持续供电时间需大于24h，故采用设置室外油罐的持续供油方式；而对于消防报警、应急照明、安防系统、通信、手术室、ICU、CCU及小型分散的重要负荷则补充采用UPS、EPS提供电源。

医疗建筑电气设计常见问题探讨医疗建筑电气设计常见问题探讨随着医疗技术的发展和人们健康意识的增强，医院作为重要的医疗机构，也面临着电气设计上的诸多问题。

本文将探讨医疗建筑电气设计中的常见问题，并提出相应的解决方案。

1.电源负载平衡问题在医疗建筑的电气设计中，一个显著的问题是如何平衡电源负载，确保设备能够正常运行。

实际上这是与用电量直接相关的。

在一些医疗设施，诸如磁共振、CT等高耗能设备一旦同时使用，将会对电力系统造成沉重的负担，造成电网不稳定，甚至超载而导致电力突然中断。

因此，应加强对医院的负载预测和用电计划的制定，将重负载设备的使用时间错开，避免超载现象的发生，确保电力系统能够运行稳定。

2.设备密集区域限电问题医疗设备经常是计算机的、数字的，比较敏感，需要稳定的电力供应，然而在医院电力设计中，同一区域可能会安装大量用电较大的设备，如果不能保证稳定地供电，会影响到整个医院的正常运行。

解决该问题的方法是建立过载电路保护措施：当该区域用电量超过预定值时，必须切断电源，以免发生过载情况。

3.地线安全问题地线的安全性对于电气设备使用的可靠性影响很大。

在医疗设备的使用中，应尽可能将所有的设备接地，并要求用电器的外壳、机箱等导电部件必须接地。

同时，在电气设计中，应保证所有地线有充足的安全距离，充分考虑设备的使用情况，避免地线间的干扰，同时确保地线的安全有效，从而保证整个医疗设施的安全性。

4.电路保护和安全措施在医院电气设计中，电路保护和安全措施是非常重要的一部分。

电路保护通过加装具有过载保护、短路保护等功能的断路器，保证医疗设备的安全及稳定供电。

而安全措施则涵盖了医疗设备的绝缘性能、接地等，这些措施都是保证医疗设备电气安全运行的必要条件。

综上所述，医疗建筑电气设计常见问题主要涉及到电源负载平衡、设备密集区域限电、地线安全等方面。

为了解决这些问题，需要建立科学的用电计划、预测用电量和避免设备的同时使用、安装具有过载保护和短路保护功能的断路器等措施。

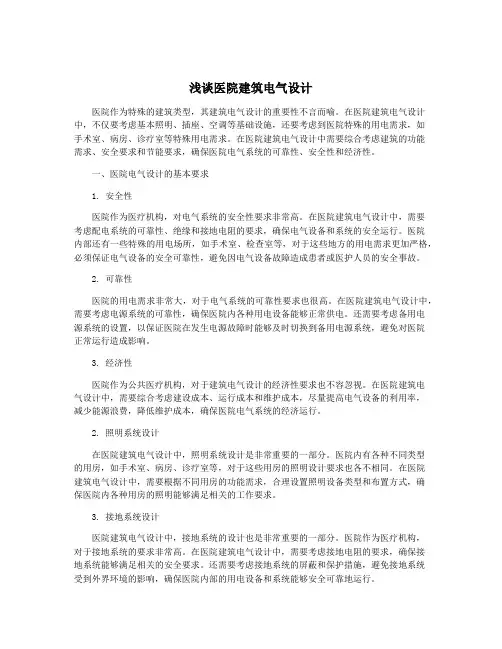

浅谈医院建筑电气设计医院作为特殊的建筑类型，其建筑电气设计的重要性不言而喻。

在医院建筑电气设计中，不仅要考虑基本照明、插座、空调等基础设施，还要考虑到医院特殊的用电需求，如手术室、病房、诊疗室等特殊用电需求。

在医院建筑电气设计中需要综合考虑建筑的功能需求、安全要求和节能要求，确保医院电气系统的可靠性、安全性和经济性。

一、医院电气设计的基本要求1. 安全性医院作为医疗机构，对电气系统的安全性要求非常高。

在医院建筑电气设计中，需要考虑配电系统的可靠性、绝缘和接地电阻的要求，确保电气设备和系统的安全运行。

医院内部还有一些特殊的用电场所，如手术室、检查室等，对于这些地方的用电需求更加严格，必须保证电气设备的安全可靠性，避免因电气设备故障造成患者或医护人员的安全事故。

2. 可靠性医院的用电需求非常大，对于电气系统的可靠性要求也很高。

在医院建筑电气设计中，需要考虑电源系统的可靠性，确保医院内各种用电设备能够正常供电。

还需要考虑备用电源系统的设置，以保证医院在发生电源故障时能够及时切换到备用电源系统，避免对医院正常运行造成影响。

3. 经济性医院作为公共医疗机构，对于建筑电气设计的经济性要求也不容忽视。

在医院建筑电气设计中，需要综合考虑建设成本、运行成本和维护成本，尽量提高电气设备的利用率，减少能源浪费，降低维护成本，确保医院电气系统的经济运行。

2. 照明系统设计在医院建筑电气设计中，照明系统设计是非常重要的一部分。

医院内有各种不同类型的用房，如手术室、病房、诊疗室等，对于这些用房的照明设计要求也各不相同。

在医院建筑电气设计中，需要根据不同用房的功能需求，合理设置照明设备类型和布置方式，确保医院内各种用房的照明能够满足相关的工作要求。

3. 接地系统设计医院建筑电气设计中，接地系统的设计也是非常重要的一部分。

医院作为医疗机构，对于接地系统的要求非常高。

在医院建筑电气设计中，需要考虑接地电阻的要求，确保接地系统能够满足相关的安全要求。

浅谈医院建筑电气设计医院是一个集医疗、教学、科研于一体的综合性机构，其建筑电气设计是保证医疗设备、医疗环境持续运作的保障。

医院建筑电气设计要充分考虑医疗设备的使用及其所需电力、电信系统通信质量、照明质量、空调系统等，以满足医疗机构的要求。

因此，医院建筑电气设计需要注重以下几点。

一、电力系统设计电力系统是医院建筑电气设计的重要组成部分。

在医院内部，包括诊疗、手术区域，需要大量的电力支持，如医疗设备、手术室照明等。

医院电力系统的设计应该具有高稳定性、可靠性和安全性，同时应满足各种应急情况需要。

医院电力系统设计的重点在于电源备份和电源安全。

医院电力系统中应设置二次供电系统，即正常电源和备用电源。

当正常电源意外中断时，备用电源可以保证医疗设备的供电，确保医疗行为的安全性。

而且，从能源利用效率和环保角度出发，应选用低压供电系统。

医疗机构电信系统设计的重点在于信息的传输和安全保障。

医院内部需要进行大量的数据传输，如门诊病历、病房病历、药库管理等。

因此，医院电信系统的设计应充分考虑传输速度和安全性。

在医院电信系统内部，应设备冗余设计和双备份机制，避免数据丢失和系统中断，从而保证电子病历的完整性和科学性。

同时，医院内部的网络系统需谨慎处理，防止数据泄露和网络攻击。

照明系统是医院建筑电气设计的重要组成部分。

医院内部照明系统的设计应使医护人员的工作效率更高，同时保证病人的舒适度。

医院照明系统的设计应考虑照度、均匀度、亮度等因素，同时也要考虑经济效益和环境保护。

医院内部分区域使用不同的照明色温，如手术室需要使用白色照明，病房使用黄色照明等，从而使个区域能够实现良好的环境效果。

医院建筑电气设计的另一个重要组成部分是空调系统的设计。

医院需要保持统一的温度和湿度，在特殊的区域还需要保持压力差，以防止交叉污染。

医院空调系统设计的关键在于产生静态压力的机房、手术室、ICU等区域的内外负压控制系统。

负压控制可以有效防止病原体向外传播，保证医护人员和病人的安全性。
