射频同轴连接器结构及选择

射频基础知识、概念【摘要】本文重点探讨关于射频的一些基础概念和知识。

例如，功率、增益、插损等相当重要的性能参数；以及关于射频的一些典型门类，比如衰减器、功分器、放大器、耦合器等等。

一、射频的基础知识、性能参数1、功率/电平（dBm）：放大器的输出能力，一般单位为w、mw、dBm。

注：dBm 是取1mw作基准值，以分贝表示的绝对功率电平。

换算公式：电平（dBm）=10lgw5W → 10lg5000=37dBm10W → 10lg10000=40dBm20W → 10lg20000=43dBm从上不难看出，功率每增加一倍，电平值增加3dBm2、增益（dB）：即放大倍数，单位可表示为分贝（dB）。

即：dB=10lgA（A为功率放大倍数）3、插损：当某一器件或部件接入传输电路后所增加的衰减，单位用dB表示。

4、选择性：衡量工作频带内的增益及带外辐射的抑制能力。

-3dB带宽即增益下降3dB时的带宽，-40dB、-60dB同理。

5、驻波比（回波损耗）：行驻波状态时，波腹电压与波节电压之比（VSWR）附：驻波比——回波损耗对照表：SWR 1.2 1.25 1.30 1.35 1.40 1.50回波损耗（dB） 21 19 17.6 16.6 15.6 14.06、三阶交调：若存在两个正弦信号ω1和ω2 由于非线性作用将产生许多互调分量，其中的2ω1-ω2和2ω2-ω1两个频率分量称为三阶交调分量，其功率P3和信号ω1或ω2的功率之比称三阶交调系数M3。

即M3 =10lg P3/P1 （dBc）7、噪声系数：一般定义为输出信噪比与输入信噪比的比值，实际使用中化为分贝来计算。

单位用dB。

8、耦合度：耦合端口与输入端口的功率比, 单位用dB。

9、隔离度：本振或信号泄露到其他端口的功率与原有功率之比，单位dB。

10、天线增益（dB）：指天线将发射功率往某一指定方向集中辐射的能力。

一般把天线的最大辐射方向上的场强E与理想各向同性天线均匀辐射场场强E0相比，以功率密度增加的倍数定义为增益。

射频连接器的结构设计简述1射频连接器简介射频连接器是一种同轴传输线，是一种通用性的互连元件，广泛应用于各类微波系统中。

作为基础元件，在微波系统中起电气和机械连接作用。

射频连接器一般分为三类。

（1）面板座：一端配接标准（或非标）界面连接器，一端配接微带、玻珠等，执行GJB976A-2009《同轴、带状线或微带传输线用射频同轴连接器通用规范》。

（2）转接器：两端配接标准（或非标）界面连接器，GJB680A-2009《射频连接器转接器通用规范》。

（3）接电缆连接器：一端配接标准（或非标）界面连接器，一端配接电缆，执行GJB681A-2002《射频连接器通用规范》。

射频连接器的内部结构分为三层，由外向内分别是外导体、绝缘介质和内导体。

外导体接地，绝缘介质起绝缘作用、支撑作用，内导体通电。

特性阻抗计算公式截止频率计算公式：a-内导体外径；b-外导体内径；-绝缘介质相对介电常数。

2射频连接器的界面结构标准界面的射频连接器，应符合GJB5246《射频连接器界面》。

其主要的插合形式包括：螺纹旋接（SMA、TNC）；推入自锁（QMA）；浮动盲插（BMA、SBMA）；直插擒纵（SMP、SSMP）；卡口连接（BNC）等。

（a）SMA型射频连接器（螺纹旋接式）（b）QMA型射频连接器（推入自锁式）（c）BMA型射频连接器（浮动盲插式）图1射频连接器的主要插合形式示意图以螺纹旋接形式为例：在插头和插座进行互连时，通过旋动螺套，带动插头外导体插入插座外导体中，直至两者的电气和机械基准面完全重合，在此过程中，实现内导体（插针和插孔）的插合接触。

可以明确的是，电气和机械基准面完全重合之前，内导体端面是不应该接触的，否则在外导体持续推进过程中，内导体会因此端面互顶，从而造成整个连接器内部结构的破坏。

但同时，内导体端面之间的缝隙使得此处存在一段高阻抗，造成反射增大。

因此，一些测试级转接器会控制插合完成后，内导体端面处的缝隙大小。

根据连接过程，界面设计时，插合部分的尺寸公差应满足界面手册的要求，内孔不能小于下限值，外圆不能大于上限值，以避免无法完成插合过程。

常见射频同轴连接器大全射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316-89、IEC169、MIL-C-31012等标准。

一、常见的同轴连接器及主要性能对照表：除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。

二、常见同轴连接器的选择：BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHzSMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4 GHz，75欧姆到2GHzSMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种MCX和MMCX连接器体积小，用于密集型连接BMA用于频率达18GHz的低功率微波系统的盲插连接每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。

商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。

连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。

军标要求在SMA和SMB 上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。

绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。

三、常用连接器的性能列表：1.L29(7/16)标准：IEC169-4、CECC22190、DIN47223特点：较大型螺纹式中高能量传输温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：21mm/22.5mm电气性能：特性阻抗：50欧姆工作电压：2700Vrms频率范围：0-7.5GHz介质耐压：4000Vrms接触电阻：内导体<0.4mOhm，外导体<1.5mOhm 绝缘电阻：>10000兆欧VSWR：<1.30材料：壳体：黄铜镀镍或银插针：黄铜镀硬金或银插孔：锡青铜镀硬金或银绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍2.N标准：MIL-C-39012、IEC169-16、CECC22210 特点：螺纹式中大功率温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：16mm/8.6mm电气性能：特性阻抗：50欧姆工作电压：1000Vrms频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍3.BNC标准：MIL-C-39012、IEC169-8特点：卡口式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：9.8mm/9.6mm电气性能：特性阻抗：50/75欧姆工作电压：500V频率范围：0-4GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<1mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜或锡青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍4.TNC标准：MIL-C-39012、IEC169-17特点：螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：11mm/9.6mm电气性能：特性阻抗：50欧姆工作电压：500V频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.3材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍5.L9(1.6/5.6)标准：IEC169-13、CECC22240、DIN47295特点：小型螺纹式温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：8.2mm/4mm电气性能：特性阻抗：75欧姆工作电压：330V频率范围：0-1GHz介质耐压：1000V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>10000兆欧材料：壳体：黄铜镀镍或金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金6.SMA标准：MIL-C-39012、IEC169-15、CECC22110 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：6.5mm/5.4mm电气性能：特性阻抗：50欧姆工作电压：335Vrms频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆) 介质耐压：1000Vrms接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧插入损耗：0.15dB(6GHz)射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz VSWR：直式软性电缆<1.15+0.02f(GHz)弯式软性电缆<1.20+0.03f(GHz)弯式半刚电缆<1.05+0.01f(GHz)弯式半刚电缆<1.10+0.01f(GHz)材料：壳体：黄铜镀硬金或不锈钢表面钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍7.SMB标准：MIL-C-39012、IEC169-10、CECC22130特点：小型推入锁紧式温度范围：-65～+165耐久性：500次PLUG接触杆外径/JACK内径：2mm/3.7mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆)介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm绝缘电阻：>1000兆欧VSWR：<1.34材料：弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金8.SMC标准：MIL-C-39012、IEC169-18、CECC22140 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：3.8mm/3.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-10GHz介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.35材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金9.BMA标准：IEC169-33特点：微型推入式温度范围：-65～+155耐久性：500次PLUG外径/JACK外径：5.3mm/7.4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-18GHz介质耐压：750V接触电阻：内导体<3mOhm，外导体<2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀硬金或镍及不锈钢钝化插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍10.SSMA标准：MIL-C-39012、IEC169-18、CECC22140 特点：微型螺纹式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：5mm/4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-35GHz介质耐压：750V接触电阻：内导体<4mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.07+0.1f(GHz)材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金11.SSMB标准：IEC169-19、CECC22170特点：微型推入式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：4.5mm/2.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-11GHz介质耐压：500V接触电阻：内导体<5mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz) 弯式<1.50(0-1GHz) <1.63(0-3GHz)材料：壳体：黄铜镀硬金插针：锡青铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金12.MCX(OSX)标准：CECC22220特点：小型插接自锁式温度范围：-65～+155耐久性：500次PLUG外径/JACK内径：3.7mm/3.45mm电气性能：特性阻抗：50/75欧姆频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<5mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.20(50欧姆) <1.35(75欧姆)材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金13.MMCX(C2.5)标准：CECC22340特点：微型插接自锁式温度范围：-40～+90耐久性：500次PLUG外径/JACK内径：2.4mm/3mm电气性能：特性阻抗：50欧姆工作电压：170V频率范围：0-6GHz介质耐压：500V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金14.SAA(1.0/2.3)标准：CECC22230、DIN47297特点：直插锁紧式温度范围：-65～+155耐久性：500次PLUG内径/JACK内径：2.3mm/4.1mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<7.5mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.40材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍15.MSP标准：NEC公司产品特点：推入自锁式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：5mm/4mm电气性能：特性阻抗：75欧姆频率范围：0-1GHz介质耐压：750V接触电阻：内导体<10mOhm，外导体<4mOhm绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍16.C4(1.0/2.3)标准：DIN41626特点：小型推入式温度范围：-55～+125耐久性：500次PLUG外径/JACK内径：4.7mm/3mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>1000兆欧材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金。

射频射频连接器的基本结构及产品介绍连接器的基本结构及产品介绍典型型号典型型号：：N 型：外导体内径为7mm(0.276英寸)、特性阻抗50Ω(75Ω)的螺纹式射频同轴连接器。

(IEC169-16)BNC 型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的卡口锁定式射频同轴连接器。

(IEC169-8)TNC 型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-17)SMA 型：外导体内径为4.13mm(0.163英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-15)SMB 型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。

(IEC169-10)SMC 型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

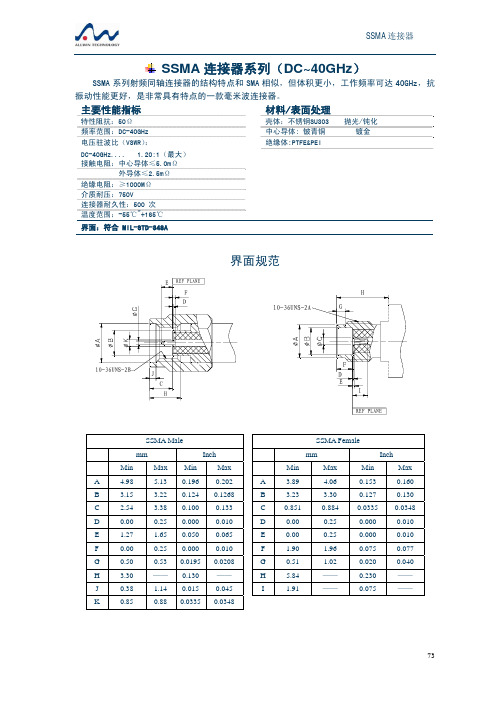

(IEC169-9)SSMA 型：外导体内径为2.79mm(0.11英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-18)SSMB 型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。

(IEC169-19)SSMC 型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-20)SC 型（SC-A 和SC-B 型）：外导体内径为9.5mm(0.374英寸)、特性阻抗50Ω的螺纹式(两种型号有不同类型连接螺纹)射频同轴连接器。

(IEC169-21)APC7型：外导体内径为7mm(0.276英寸)、特性阻抗50Ω的精密中型射频同轴连接器。

(IEC457-2)APC3.5型（3.5mm）：外导体内径为3.5mm(0.138英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-23K 型（2.92mm）：外导体内径为2.92mm(0.115英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

射频同轴连接器你认识几种？你平时有用到吗？很专业，很详细值得一观射频同轴连接器，也为同轴连接头、同轴线缆接口，指连接两个轴的端部所用到的零件，以保证两个轴的中心线在同一轴线上。

同轴连接头在连接应用中，有许多种同轴连接头可以选用，而且每种同轴连接头都是为特定目的和具体应用而设计。

1. BNC连接器：俗称Q9头，简称BNC头，英文Bayonet Navy connector，全名海军刺刀连接头，最初主要以军用为目的，目前已经在视频和射频方面得到了广泛应用，其为最典型的同轴连接头，卡口连接保证连接迅速、接触可靠。

BNC头是一种安装方便且价格低廉的常见同轴连接器，工作频率可高达2GHz，在4GHz以上，开槽会辐射信号。

螺纹连接型，即TNC连接器（也为螺纹型BNC连接器）解决了信号泄漏的问题，TNC连接器工作频率可高达12GHz。

BNC连接头目前常用50Ω和75Ω两种特征阻抗。

2. N型连接器(Navy)为螺纹连接，于1940年出现，主要用于4GHz以下的军用系统；1960年进行了改进，工作频率提高到12GHz，后又提高到18GHz，常用为50Ω，有些75Ω产品也采用N型设计，其内导体直径较小，和50Ω的连接头不相容。

N型连接器是一种螺纹连接的中功率连接器，具有可靠性高、抗振性强、机械和电气性能优良等特点，广泛用于振动和环境恶劣条件下的无线电设备和仪器、及地面发射系统连接射频同轴电缆。

3. SMA连接器属于小型头(Subminiature A)，由Bendix Scintilla 公司设计，最常用RF微波接头之一，螺纹连接紧凑、耐用，频率为DC-18GHz。

这种接头主要用于半钢电缆和固定连接的部件中。

因为SMA的介质支撑固定起来比较困难，大多数SMA连接头反向系数比其它可用于24GHz的连接头要大，为螺母连接，满足高震动环境对连接器的要求。

4. SMB连接器全称为Subminiature B，相比SMA连接器，采用为插拔式或卡入式连接，而非螺纹连接，这样连接与断开快捷方便。

常见射频同轴连接器大全射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316-89、IEC169、MIL-C-31012等标准。

一、常见的同轴连接器及主要性能对照表：除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。

二、常见同轴连接器的选择：BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHzSMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4GH z，75欧姆到2GHzSMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种MCX和MMCX连接器体积小，用于密集型连接BMA用于频率达18GHz的低功率微波系统的盲插连接每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。

商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。

连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。

军标要求在SMA和SMB上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。

绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。

三、常用连接器的性能列表：1.L29(7/16)标准：IEC169-4、CECC22190、DIN47223 特点：较大型螺纹式中高能量传输温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：21mm/22.5mm电气性能：特性阻抗：50欧姆工作电压：2700Vrms频率范围：0-7.5GHz介质耐压：4000Vrms接触电阻：内导体<0.4mOhm，外导体<1.5mOhm 绝缘电阻：>10000兆欧VSWR：<1.30材料：壳体：黄铜镀镍或银插针：黄铜镀硬金或银插孔：锡青铜镀硬金或银绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍2.N标准：MIL-C-39012、IEC169-16、CECC22210 特点：螺纹式中大功率温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：16mm/8.6mm电气性能：特性阻抗：50欧姆工作电压：1000Vrms频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍3.BNC标准：MIL-C-39012、IEC169-8特点：卡口式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：9.8mm/9.6mm电气性能：特性阻抗：50/75欧姆工作电压：500V频率范围：0-4GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<1mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜或锡青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍4.TNC标准：MIL-C-39012、IEC169-17特点：螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：11mm/9.6mm电气性能：特性阻抗：50欧姆工作电压：500V频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.3材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍5.L9(1.6/5.6)标准：IEC169-13、CECC22240、DIN47295特点：小型螺纹式温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：8.2mm/4mm电气性能：特性阻抗：75欧姆工作电压：330V频率范围：0-1GHz介质耐压：1000V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>10000兆欧材料：壳体：黄铜镀镍或金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金6.SMA标准：MIL-C-39012、IEC169-15、CECC22110 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：6.5mm/5.4mm电气性能：特性阻抗：50欧姆工作电压：335Vrms频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆) 介质耐压：1000Vrms接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧插入损耗：0.15dB(6GHz)射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz VSWR：直式软性电缆<1.15+0.02f(GHz)弯式软性电缆<1.20+0.03f(GHz)弯式半刚电缆<1.05+0.01f(GHz)弯式半刚电缆<1.10+0.01f(GHz)材料：壳体：黄铜镀硬金或不锈钢表面钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍7.SMB标准：MIL-C-39012、IEC169-10、CECC22130 特点：小型推入锁紧式温度范围：-65～+165耐久性：500次PLUG接触杆外径/JACK内径：2mm/3.7mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆) 介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm绝缘电阻：>1000兆欧VSWR：<1.34材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金标准：MIL-C-39012、IEC169-18、CECC22140 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：3.8mm/3.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-10GHz介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.35材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金9.BMA标准：IEC169-33特点：微型推入式温度范围：-65～+155耐久性：500次PLUG外径/JACK外径：5.3mm/7.4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-18GHz介质耐压：750V接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀硬金或镍及不锈钢钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍标准：MIL-C-39012、IEC169-18、CECC22140 特点：微型螺纹式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：5mm/4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-35GHz介质耐压：750V接触电阻：内导体<4mOhm，外导体<2.5mOhm绝缘电阻：>1000兆欧VSWR：<1.07+0.1f(GHz)材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金11.SSMB标准：IEC169-19、CECC22170特点：微型推入式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：4.5mm/2.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-11GHz介质耐压：500V接触电阻：内导体<5mOhm，外导体<2.5mOhm绝缘电阻：>1000兆欧VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz)弯式<1.50(0-1GHz) <1.63(0-3GHz)材料：壳体：黄铜镀硬金插针：锡青铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金12.MCX(OSX)标准：CECC22220特点：小型插接自锁式温度范围：-65～+155耐久性：500次PLUG外径/JACK内径：3.7mm/3.45mm电气性能：特性阻抗：50/75欧姆频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆)介质耐压：750V接触电阻：内导体<5mOhm，外导体<2.5mOhm绝缘电阻：>1000兆欧VSWR： <1.20(50欧姆) <1.35(75欧姆)材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金13.MMCX(C2.5)标准：CECC22340特点：微型插接自锁式温度范围：-40～+90耐久性：500次PLUG外径/JACK内径：2.4mm/3mm电气性能：特性阻抗：50欧姆工作电压：170V频率范围：0-6GHz介质耐压：500V接触电阻：内导体<10mOhm，外导体<5mOhm绝缘电阻：>1000兆欧VSWR： <1.25材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金标准：CECC22230、DIN47297特点：直插锁紧式温度范围：-65～+155耐久性：500次PLUG内径/JACK内径：2.3mm/4.1mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<7.5mOhm绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.40材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍15.MSP标准：NEC公司产品特点：推入自锁式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：5mm/4mm电气性能：特性阻抗：75欧姆频率范围：0-1GHz介质耐压：750V接触电阻：内导体<10mOhm，外导体<4mOhm绝缘电阻：>1000兆欧VSWR： <1.25材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍标准：DIN41626特点：小型推入式温度范围：-55～+125耐久性：500次PLUG外径/JACK内径：4.7mm/3mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<5mOhm绝缘电阻：>1000兆欧材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金. .。

射频同轴连接器的选择A、SMB、BNC等）电气性能、安装及电缆端接形式（PC板、电缆、面板等）机械构造及镀覆层（军用、商用）1．连接器接口连接器接口通常由它的应用所决定，但同时要满足电气和机械性能要求。

BNC型连接器采用卡口式连接，多用于频率低于4GHz 的射频信号连接，广泛用于网络系统、仪器仪表及电脑互联领域。

TNC除了螺纹连接外，其界面与BNC相仿，在4GHz 仍能使用，在振动条件下性能优良。

SMA螺纹连接器广泛应用于航空、雷达、微波通讯、数字通信等军用民用领域，其阻抗为50Ω，配用软电缆频率低于12、4GHz,半刚性电缆最高达到26、5GHz。

SMB体积小于SMA，为插入式结构，便于快速连接，主要应用在数字通讯领域，是L9的换代产品，50Ω满足4GHz，75Ω用于2GHz。

SMC与SMB相仿，因有螺纹保证了更可靠的机械性能及更宽的频率范围，主要用于军事或高振动环境。

N型螺纹连接器用空气作绝缘材料，造价低，阻抗为50Ω及75Ω，频率可达11GHz，通常用于区域网络、媒体传播和测试仪器上。

精诚公司提供MCX系列连接器体积小，接触可靠，适用于设备内部狭小空间中的使用，在邮电通讯领域有广泛的应用前景。

2．电气性能、安装及电缆（1）阻抗连接器应与系统及电缆的阻抗匹配。

应注意到不是所有连接器的接口都符合50Ω或75Ω的阻抗，阻抗不匹配会导致系统性能下降。

（2）电压确保使用中不能超过连接器的最高耐压值。

（3）最高工作频率每一种连接器接口都有个最高频率限制。

有些商业用75Ω的设计有最低频率限制，。

除电气性能外，每种接口形式都有其独特之处。

如：BNC为卡口连接，使用方便且价格低廉，在低性能电连接中得到广泛使用；SMA、TNC系列为螺纹连接，满足高振动环境对连接器的要求，SMB具有快速连接断开功能，因而越来越受到用户青睐。

（4）传输电缆电视电缆因其屏蔽作用小通常用于只考虑阻抗的系统。

电视软电缆为电视电缆的变形，它有相对较为连续的阻抗及较好的屏蔽效果，能弯曲，价格低，广泛应用于电脑业，但不能用于屏蔽性能要求高的系统。
