超声波焊接机的工作原理超声波焊接机是一种利用超声波振动产生热能，将两个工件通过高频振动摩擦加热，进而实现焊接的设备。
它主要由发生器、换能器、焊头和控制系统等组成。
1. 发生器：超声波发生器是超声波焊接机的核心部件，它能将电能转化为超声波振动。
发生器通过电路将电能转换成高频电能，然后通过放大器将电能放大，最后将高频电能传送到换能器。
2. 换能器：换能器是将发生器输出的高频电能转化为机械振动的装置。
换能器内部有压电陶瓷片，当高频电能通过陶瓷片时，陶瓷片会产生机械振动，进而产生超声波。
3. 焊头：焊头是将超声波能量传递到工件上的部件。
它通常由一个振动块和一个焊接夹具组成。
振动块接收换能器传来的超声波能量，然后将能量传递给焊接夹具。
焊接夹具用于固定和夹持工件，使其能够受到超声波振动的作用。
4. 控制系统：控制系统是超声波焊接机的操作和监控中枢。
它可以控制超声波发生器的工作频率和输出功率，调节焊接时间和压力等参数。
通过控制系统，操作人员可以实现对焊接过程的精确控制和监测。
超声波焊接机的工作原理如下：首先，将待焊接的工件夹持在焊接夹具中，确保工件之间的接触面干净、平整。
然后，打开超声波焊接机的电源，启动控制系统。
设置焊接时间、频率和压力等参数。
接下来，控制系统向发生器发送信号，发生器开始工作。
发生器将电能转化为高频电能，并通过放大器将电能放大。
放大后的高频电能通过电缆传送到换能器。
换能器内的陶瓷片受到电能的激励，产生机械振动，进而产生超声波。
超声波通过焊头传递到工件上，工件因为超声波的作用而产生微小的振动。
这种振动会产生摩擦热，使工件表面温度升高。
当工件表面温度升高到一定程度时，焊接材料开始软化，形成熔融层。
同时，焊接夹具施加的压力使两个工件之间的熔融层相互融合。
当焊接时间到达设定值后，超声波发生器停止工作，焊接过程结束。
焊接夹具松开，待焊接的工件被取出。
超声波焊接机的工作原理基于超声波的振动摩擦加热效应，能够实现高效、快速、可靠的焊接。
超声波发生器工作原理
超声波发生器，又叫超声波驱动电源、电子箱、控制箱弯衫，是大功率超声系统的重要组成部分。
主要作用是产生大功率高频交流电流，驱动超声波换能器工作。
杭州成功超声生产的TJS系列的超声波发生器具有结构紧凑、安装方便、操作简单、性价比高等特点，发生器能自动、快速、准确、连续地执行超声波驱动工作。
主要特点：
1、自动频率跟踪：设备一旦完成初始设置后，就可以连续作业而无需对发生器进行调节。
2、自动振幅控制：当换能器工作过程中负载特性发生变化时，能自动调整驱动特性，从而确保工具头得到稳定的振幅。
3、系统保护：确保系统在正确操作条件下具备最大的可靠性，当系统在不适宜的操作环境下工作时（如温度过高、过流、过压、欠压、系统错误等），发生器将停止工作并报警显示，以保护发生器和其他的系统组件不被损坏。
4、振埋银腔幅调整：振幅可在工作过程中瞬间增加或减少，振幅的设搏含置范围：0%~100%。
5、自动频率搜索：可以自动测定工具头的工作频率并储存。
超声波模拟电源没有以上的自动匹配和调节功能而且功率小。

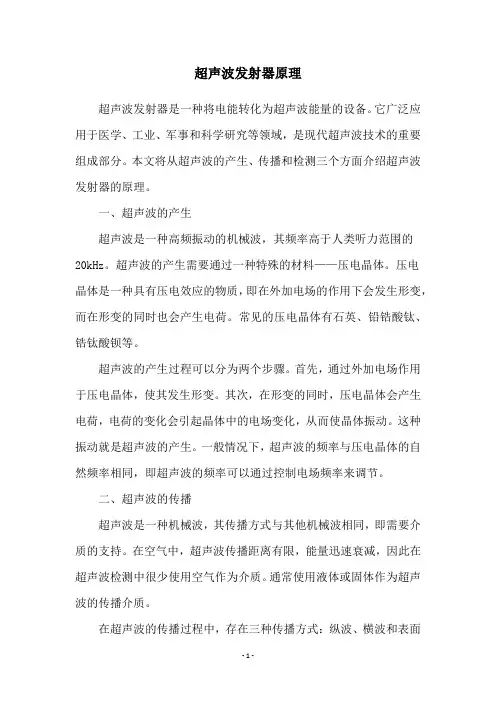

超声波发射器原理超声波发射器是一种将电能转化为超声波能量的设备。
它广泛应用于医学、工业、军事和科学研究等领域，是现代超声波技术的重要组成部分。
本文将从超声波的产生、传播和检测三个方面介绍超声波发射器的原理。
一、超声波的产生超声波是一种高频振动的机械波，其频率高于人类听力范围的20kHz。
超声波的产生需要通过一种特殊的材料——压电晶体。
压电晶体是一种具有压电效应的物质，即在外加电场的作用下会发生形变，而在形变的同时也会产生电荷。
常见的压电晶体有石英、铅锆酸钛、锆钛酸钡等。
超声波的产生过程可以分为两个步骤。
首先，通过外加电场作用于压电晶体，使其发生形变。
其次，在形变的同时，压电晶体会产生电荷，电荷的变化会引起晶体中的电场变化，从而使晶体振动。
这种振动就是超声波的产生。
一般情况下，超声波的频率与压电晶体的自然频率相同，即超声波的频率可以通过控制电场频率来调节。
二、超声波的传播超声波是一种机械波，其传播方式与其他机械波相同，即需要介质的支持。
在空气中，超声波传播距离有限，能量迅速衰减，因此在超声波检测中很少使用空气作为介质。
通常使用液体或固体作为超声波的传播介质。
在超声波的传播过程中，存在三种传播方式：纵波、横波和表面波。
纵波是指波的振动方向与波的传播方向一致，类似于声波。
横波是指波的振动方向垂直于波的传播方向，类似于光波。
表面波是指波沿着介质表面传播，振动方向既可以是纵向的，也可以是横向的。
三、超声波的检测超声波的检测是指利用超声波与物体相互作用的特性来获得物体的结构信息。
超声波在穿过物体时会发生反射、折射和散射等现象，根据这些现象可以获得物体的形态、材料和缺陷等信息。
超声波检测广泛应用于医学、工业、材料科学和地质勘探等领域。
超声波检测需要使用超声波探头，探头一般由压电晶体和声阻抗匹配层组成。
压电晶体发出超声波，声阻抗匹配层可以提高超声波与被测物体的耦合效率，使得超声波能够更好地传播。
当超声波与被测物体相互作用时，探头会接收到反射、折射和散射波，这些波的信号会被放大并转换成电信号，供计算机或显示器进行处理和分析。
超声炮的原理和应用超声炮的原理超声炮是一种利用超声波产生高能量、高压力并产生震动的器械。
它主要由超声波发生器、增压泵、超声换能器和导波器等组成。
超声炮利用高频的声波，将电能转化为机械能，并通过导波器将机械能传递给工作物体。
具体的原理如下：1.超声波发生器：超声波发生器将电能转化为高频的声波。
发生器中的晶体通过电荷效应振动，产生超声波的频率。
2.增压泵：增压泵的作用是将产生的超声波的能量聚焦到一个小范围内。
增压泵通过大面积的压力作用将机械能转化为压力能。
3.超声换能器：超声换能器将压力能转化为机械能。
它由晶体材料组成，能够将电能转化为机械振动能。
4.导波器：导波器将超声波传递给工作物体。
它的作用是将超声波定向传递，使其集中到一个小范围内产生作用。
超声炮的应用1.工业领域：超声炮在工业领域有着广泛的应用。
它可以用于清洗、焊接、切割、打孔等工艺。
在清洗领域，超声炮可以通过震动产生的微小气泡破裂，达到清洗的效果。
在焊接和切割领域，超声炮可以精确控制焊接点的温度和形状，实现高质量的焊接和切割。
2.医疗领域：超声炮在医疗领域有着广泛的应用。
它可以用于体外碎石、手术切割等治疗。
在体外碎石领域，超声炮可以产生高能量的超声波，将结石粉碎成小颗粒，从而达到治疗的效果。
在手术切割领域，超声炮可以通过震动产生的切割力，切割组织，实现手术的目的。
3.建筑领域：超声炮在建筑领域的应用主要是用于破碎混凝土、岩石和金属材料等。
超声炮可以通过高能量的超声波震动作用，轻松地破坏坚硬的材料，提高工作效率。
4.军事领域：超声炮在军事领域有着重要的应用。
它可以用于军事爆破、敌方目标破坏等战场作用。
超声炮可以产生高能量的超声波，将敌方目标破坏，有效地提高军事实力。
以上是超声炮的原理和应用，通过超声波的转化和震动产生，超声炮可以在工业、医疗、建筑和军事领域发挥重要作用。
