家庭电路故障专题

家庭电路常见故障及现象
家庭电路常见故障及现象包括：
1.跳闸/断电：电路中的保险丝或断路器可能会跳闸或断电，导致电路失去供电。

2.短路：电路中的两条导线直接接触，导致电流直接流过而绕过负载，电路会短路并跳闸。

3.过载：当电路上的电器负载超过电路容量时，电路可能会过载并跳闸。

4.接地故障：电路中的导线与设备的接地之间出现故障，可能导致电流不通过预定的路径，引起漏电或电击。

5.漏电：电路中的电流通过无绝缘或部分绝缘的导线直接流入地面，导致漏电，并可能触发漏电保护器跳闸。

6.电压波动：电路中的电压可能会突然上升或下降，导致电器设备无法正常工作或损坏。

7.设备故障：电路中的电器设备可能因为老化、短路或故障而无法正常工作，导致电路中断。

8.线路断裂：电路中的导线可能会因为老化、损坏或外力作用而断裂，导致电流无法正常流通，使电路中断。

专题30 家庭电路故障的分析与判断家庭电路故障原因分析：①若保险丝熔断——电路发生短路或接入电路的用电器总功率过大；①若所有用电器不工作，电路中各点均无电流（试电笔不亮），进户火线断路；①若所有用电器不工作，电路中和火线直接连接导线能使试电笔发光，则进户零线断路；①若所有用电器不工作，插座两孔均能使试电笔发光，则进户零线断路；①若部分用电器不工作，则为用电器自身断路或者局部断路。

注意：支路开关两个线头相接不会导致短路现象一．选择题（共12小题）1．如图所示，这是家庭的部分电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是（）A．进户火线断路B．进户零线断路C．灯丝烧断D．CD间断路【解析】开关闭合后，灯不亮，用试电笔测试A、B、C三点，氖管都发光，这说明从火线到ABC点之间的电路都是完好的，没有断路；而试电笔测试D点时，氖管不发光，这说明C点到D之间的导线出现断路。

故选：D。

2．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；①再闭合S2，灯L1亮，灯L2不亮；①用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。

若电路中只有一处故障，故障可能是（）A．灯L2短路B．c点左侧的零线断路C．灯L2所在支路断路D．c、d两点间断路【解析】闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；再闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路，若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光；用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路，故D正确。

故选：D。

3．如图所示为某家庭的部分电路，电灯和电热器都在正常工作。

专题技巧一家庭电路故障分析一、单选题1．（2019·陕西·中考真题）如图是小轩家的部分电路．下列说法正确的是（）A．若熔断器熔丝断了，可以用铜丝代替B．若导线cd间断路，仍然可以安全使用三线插座C．若闭合开关S，灯泡L不发光．用测电笔检测e点，氖管不发光，则说明灯丝一定断了D．若ab间断路，灯泡L仍能正常工作2．（2019·贵州·九年级课时练习）一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是A．如果“法师”此时光脚直接站在地上，也不会触电B．“法师”的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了 D．在人、灯交替过程中，助手将火线断开了3．（2020·山东枣庄·中考真题）图是某家庭电路的一部分，下列说法正确的是A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C．保险丝烧断后可用铜丝代替D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路4．（2019·全国·八年级期中）小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试右面的孔时测电笔才发光D．只有测试左面的孔时测电笔才发光5．（2021·陕西莲湖·二模）如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（）A．灯泡L1所在支路正常B．灯泡L2所在支路断路C．灯泡L3所在支路短路D．装好保险丝，合上所有开关后，灯泡都能正常发光6．（2018·全国·九年级单元测试）电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）放在如图位置来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（）A．L1所在的支路短路B．L2所在的支路断路C．L3所在的支路短路D．各支路均完好7．（2019·广东广东·中考真题）如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭．检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是A．插座短路B．进户的火线断路C．进户的零线断路D．电灯的灯丝断路8．（2021·福建省宁德市教师进修学院二模）下列现象，不会引起家庭电路空气开关“跳闸”的是（）A．开关短路B．插座中的火线零线相碰C．使用的用电器总功率过大D．正在工作的用电器短路9．（2021·全国·一模）如图所示，将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮。

初三物理专题练习课题：家庭电路故障分析命题：支前飞做题：审核：班级：姓名：1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路2．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是（）A．灯泡短路 B．灯丝断了C．开关接触不良D．插座短路3．关于家庭电路和安全用电，下列说法不正确的是（）A．家庭电路中的熔丝熔断，一定是发生了短路B．使用测电笔辨别火线或零线时，手接触笔尾金属体C．对人体安全的电压是36VD．三角插头的用电器也可以插入两孔插座4．明香同学周六放假回家后，发现家里的一盏电灯不亮了．于是她闭合开关S，用试电笔测试如图中的a、b、c、d四点时，只有d点不发光（如图），则电路的故障可能是（）A．开关s接触不良 B．电灯的灯丝断了C．电灯的灯丝被短路了D．c、d之间的某处断路了5．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）A．可能是这个插座的火线和零线原来就相接触形成了短路B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸6．如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（）A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了7．在如图所示的电路中，电源电压不变，闭合开关S，两灯都能发光，一段时间后，其中一盏灯突然熄灭，此时两个电流表的示数均变小，则出现这一现象的原因可能是（）A．灯L1断路 B．灯L1短路C．灯L2短路 D．灯L2断路8．小军学完初中知识，恰逢家中电灯不亮（如图所示），他闭合开关后，兴冲冲地拿起试电笔测试图中的a、b、c、d四点时，发现只有b点不发光，请你帮他分析可能发生的故障是（）A．火线与零线短路 B．b、c之间某处断路C．a、d之间某处短路 D．灯丝断了9．如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C，D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光．那么可以判定故障是（）A．火线和零线短路 B．电灯L短路C．电线AC段某处断路D．电线BD段某处断路10．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）A．L1灯头接线处断路B．L1灯头接线处短路C．L2灯头接线处断路D．L2灯头接线处短路11．某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电，保险丝烧断．其原因是（）A．灯座短路 B．灯座断路 C．灯丝断路 D．灯泡的接线柱短路12．安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个额定电压220V的白炽灯泡，同时断开所有用电器的开关，接通电源后发现灯泡正常发光，由此可以判定（）A．电路安装正确 B．电路安装不正确，某处短路C．电路安装不正确，某处有断路 D．条件不足，无法判断13．小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（）A．“跳闸”的原因是接线板中的电路发生了断路B．“跳闸”的原因是接线板中的电路发生了短路C．接线板上的多个插座与指示灯串联D．接线板上的开关与指示灯并联14．某同学晚上在家做功课时，把台灯插头插入书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出原因，他把台灯插头插入其他插座，闭合台灯开关，发现台灯能正常发光；用试电笔插入书桌边的插座进行检查时，发现其中一个孔能使试电笔的氖管发光．关于台灯不亮的原因下列说法正确的是（）A．进户线火线断了B．进户线零线断了C．书桌边的插座与火线断开D．书桌边的插座与零线断开15．图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（）A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了16．小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是（）A．电灯灯丝断了B．cd间某处断路C．ab之间某处断路D．开关处短路17．小艳同学某天在家开灯时，灯不亮，经检查发现保险丝被烧断．她在爸爸的协助下用一盏标有“220V40W”的灯泡L0（检验灯泡）取代保险丝接入电路，如图所示．然后进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，但都比正常发光暗；当只闭合开关S2时，L0正常发光，L2不发光．由此可以判断（）A．L1和L2所在的支路均短路B．L1所在的支路完好，L2所在的支路短路C．L1所在的支路完好，L2所在的支路断路D．L1所在的支路短路，L2所在的支路断路18．如图所示的照明电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，又利用测电笔测试插座的两插孔氖管都发光，该电路可能发生的故障是（）A．灯泡的灯丝断了 B．导线bc间断路C．插座内部短路 D．进户零线断路19．右图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断正确的是（）A．可能是电阻R短路，电流表的示数变大B．一定是灯L短路，电流表的示数变大C．可能是电阻R断路，电压表的示数变小D．可能是灯L断路，电流表的示数变小20．小明同学学习了家庭电路后，为家里新安装了一盏电灯．当闭合开关时，发现电灯不亮，配电箱内空气开关立即跳闸断开，其原因可能是（）A．灯头内部短路 B．开关内部短路C．灯泡的灯丝断了 D．开关接触不良21．小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光．请你帮他分析发生的故障是（）A．火线与零线短路 B．电灯的灯丝断了C．a、d之间某处短路D．b、d之间某处断路22．下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误的是（）A．灯头接线松动--检查加固 B．灯泡的灯丝断了--换新灯泡C．灯头内的电线断了--换新线并接好 D．连接灯泡的两条导线短路--换新灯泡23．李明家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均发光，发生这一现象的原因是（）A．灯丝断了 B．灯头与零线间断路了 C．灯座短路了D．灯头与火线间断路了24．某同学家室内的电灯均正常工作，当他把“220V8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（）A．插座处短路 B．台灯插头处短路C．台灯开关处短路 D．台灯灯头处短路25．如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点氖管不发光，接触d点氖管发光．若该电路有两处故障，则下列判断正确的是（）A．ac间断路，bd间断路 B．ac间断路，eb间断路C．ac间断路，ed间断路 D．eb间断路，cd间短路26．小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起测电笔测试如图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是（）A．火线与零线短路 B．a、d之间某处短路C．b、c之间某处断路 D．电灯的灯丝断了27．如图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220V40W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色；当只闭合S2时，L0正常发光；当只闭合S3时，L0不亮．下列判断正确的是（）A．L1所在支路短路 B．L2所在支路短路C．L3所在支路短路 D．L2所在支路开路28．晚上小刚想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，用测电笔测双孔插座的两个孔时，氖管都发光，则故障可能是（）A．插头短路 B．零线断 C．灯座短路D．进户火线上的熔丝熔断29．如图所示的家庭电路中，正常发光的两盏灯突然都熄灭．小明先检查保险丝，保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（）A．进户火线断了 B．插座发生短路了C．某盏灯丝烧断了D．进户零线断了30．“五一文艺会演”时，物理老师和电工师傅合作给同学们表演了一个“不怕电”的节目（注意：因该节目有危险，同学们切勿模仿）．首先电工师傅将两根导线的接头A、B分别连接到一标有“P2220100”的灯泡（如图甲所示）的接线柱C、D 上，闭合开关，灯泡正常发光．随后，电工师傅断开开关，取下灯泡，物理老师站到干燥的木凳上，左、右两手分别抓住两导线接头A、B（如图乙所示），此时电工师傅闭合开关，用测电笔分别测试导线接头A、B及物理老师的皮肤，发现测电笔的氖管均发光，而在这一过程中，物理老师依然谈笑自如．对以上现象的解释，你认为下列说法中正确的是（）A．物理老师有“特异功能”，确实不怕电B．物理老师的双手戴着绝缘手套C．在人、灯替换的过程中，电源的火线被断开了D．在人、灯替换的过程中，电源的零线被断开了。

家庭电路故障分析专题1．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试电路中的C、D两点，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线上A点和零线上B点时，氖管在测A点时能发光，在测B点时不发光．那么可以判定故障是电路中的_____（选填“AC”、“CD”或“BD”）段_____（选填“短路”或“断路”）．2．小明想在家里安安装一盏照明灯，如图是他设计的电路，图中的虚线框内是开关和电灯的位置，则A位置是_____，B位置是_____；小明请电工师傳正确安装完毕，闭合开关，电灯不亮，此时电工师傅用测电笔分別测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则电路的故障为_____．3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2处应接入开关和电灯，则开关应装在________方框处（选填“1”或“2”）．安装完毕后，闭合a b c点时，测电笔开关，电灯不亮，且电路中其它用电器都停止工作；用测电笔分别测试,,的氖管都发光，则电路的故障可能为______________．4．如图所示，当开关s闭合后，发现电灯L不亮，用测电笔测试a、b、c、d各点，若氖管发光出现下列情况时，判断电路的可能故障：（1）测电笔只在a、d点发光：_____；（2）测电笔只在b点不发光：_____；（3）测电笔在a、b、c、d各点都发光：_____。

5．人们使用两脚插头台灯时，往往会随意插入两孔插座中．如图所示，小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）CD中（图丙是台灯的电路图，AB表示台灯的两插头），连接情况是A与C、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关及导线良好，用测电笔测M点，氖管不发光，再测N点，测电笔发光，则可知台灯L1出现故障是_____（填“断路”或“短路”）现象．这种插入法，在断开开关情况下，接触台灯接点N时_____（填“会”或“不会”）触电，6．小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图所示是他设计的电路．图中虚线框1和2是电灯或开关的位置，则开关应装在方框_____中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试d、e、f点时，测电笔的氖管都发光，则电路的故障为_____________．当发现家用电器或电线着火时，必须先_______电源，然后再救火．7．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在____方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为_____．8．家庭电路中，电灯正常发光。

一、初中物理家庭电路故障的分析问题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。

下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。

故C正确，D错误。

故选C。

2．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（）A．只闭合S、S1，若灯L正常发光，说明L1支路无故障B．只闭合S、S2，若灯L正常发光，说明L2支路短路C．只闭合S、S1，若灯L发光较暗，说明L1支路断路D．只闭合S、S2，若灯L不发光，说明L2支路短路【解析】【分析】【详解】A．只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A 错误；B．只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B 正确；C．只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，故C错误；D．只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。

故选B。

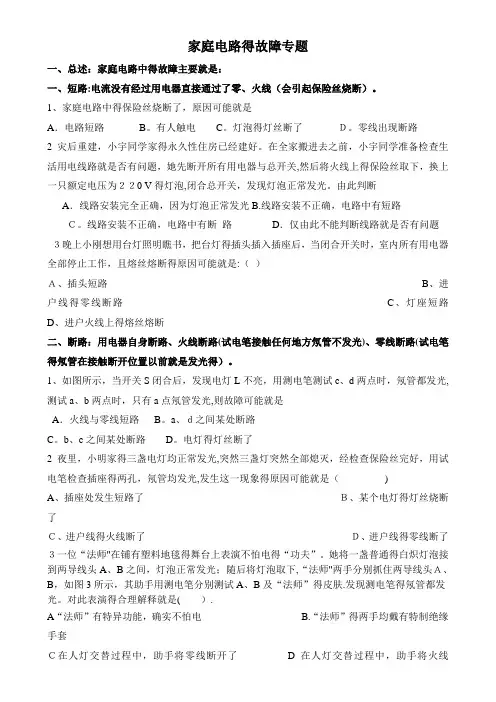

家庭电路得故障专题一、总述：家庭电路中得故障主要就是：一、短路:电流没有经过用电器直接通过了零、火线（会引起保险丝烧断）。

1、家庭电路中得保险丝烧断了，原因可能就是A．电路短路B。

有人触电C。

灯泡得灯丝断了Ｄ。

零线出现断路2 灾后重建，小宇同学家得永久性住房已经建好。

在全家搬进去之前，小宇同学准备检查生活用电线路就是否有问题，她先断开所有用电器与总开关,然后将火线上得保险丝取下，换上一只额定电压为２２0 V得灯泡,闭合总开关，发现灯泡正常发光。

由此判断A．线路安装完全正确，因为灯泡正常发光B.线路安装不正确，电路中有短路Ｃ。

线路安装不正确，电路中有断路D．仅由此不能判断线路就是否有问题３晚上小刚想用台灯照明瞧书，把台灯得插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，且熔丝熔断得原因可能就是:（）Ａ、插头短路B、进户线得零线断路C、灯座短路D、进户火线上得熔丝熔断二、断路：用电器自身断路、火线断路(试电笔接触任何地方氖管不发光)、零线断路(试电笔得氖管在接触断开位置以前就是发光得）。

1、如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光,测试a、b两点时，只有a点氖管发光,则故障可能就是A．火线与零线短路B。

a、ｄ之间某处断路C。

b、c之间某处断路D。

电灯得灯丝断了2 夜里，小明家得三盏电灯均正常发光,突然三盏灯突然全部熄灭，经检查保险丝完好，用试电笔检查插座得两孔，氖管均发光,发生这一现象得原因可能就是（)A、插座处发生短路了Ｂ、某个电灯得灯丝烧断了Ｃ、进户线得火线断了Ｄ、进户线得零线断了３一位“法师"在铺有塑料地毯得舞台上表演不怕电得“功夫”。

她将一盏普通得白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下,“法师"两手分别抓住两导线头Ａ、B，如图3所示，其助手用测电笔分别测试A、B及“法师”得皮肤.发现测电笔得氖管都发光。

五分钟解决家庭常见的电路故障随着科技的进步，电器在我们的日常生活中扮演着越来越重要的角色。

无论是照明还是家电，我们都离不开电路的支持。

然而，偶尔会出现电路故障，给我们的生活带来困扰。

今天，我将分享五个常见的家庭电路故障以及快速解决的方法，让你在5分钟内迅速排除故障。

一、熔断器跳闸熔断器扮演着电路保护的重要角色，当电路中出现过载或短路时，熔断器会跳闸以断开电路。

当你发现熔断器跳闸时，首先要找到跳闸的熔断器，然后将其手动复位或更换新的熔断器。

如果熔断器持续跳闸，可能是电路负载过大，此时建议寻求专业电工的帮助。

二、插座失效当插座无法正常工作时，首先确保插入的电器正常工作。

如果电器正常，可以尝试以下解决方法：检查插座上方熔断器或跳闸开关，如果是跳闸，手动复位即可；检查插座是否松动，可以重新插入电源线；如果以上方法仍无效，可能是插座损坏，建议更换插座或求助专业电工。

三、灯泡频繁熔断当灯泡频繁熔断时，可能是由于灯泡的额定功率过高或者电路负载过重引起的。

首先，检查灯泡的额定功率是否符合照明电路的标准，如果不符合，更换合适的灯泡；其次，如果电路负载过重，可以考虑减少电路负荷或者重新布线。

如果问题仍然存在，可能是线路老化，建议咨询电工师傅的意见。

四、电路漏电电路漏电是一种危险情况，需要及时修复。

当你觉得电流不稳定或者电器感觉到微弱的电击时，可能是电路漏电引起的。

解决方法是关闭所有电器，找到漏电保护器，手动复位。

如果漏电保护器持续跳闸，有可能是电器出现故障，建议找专业电工进行检修。

五、电路接线错误当你在安装或更换电器后，发现电路无法正常工作时，可能是电路接线错误引起的。

这种情况下，首先切断电源，重新检查电器的接线情况。

确保接线正确无误。

如若不懂电路的连接方式，建议请专业电工安装或咨询电工师傅的建议。

总之，电路故障时刻可能出现在我们的生活中，但大部分情况下都可以通过一些简单的步骤迅速解决。

在遇到电路故障时，记得先确保安全，然后按照上述方法逐步排除故障。

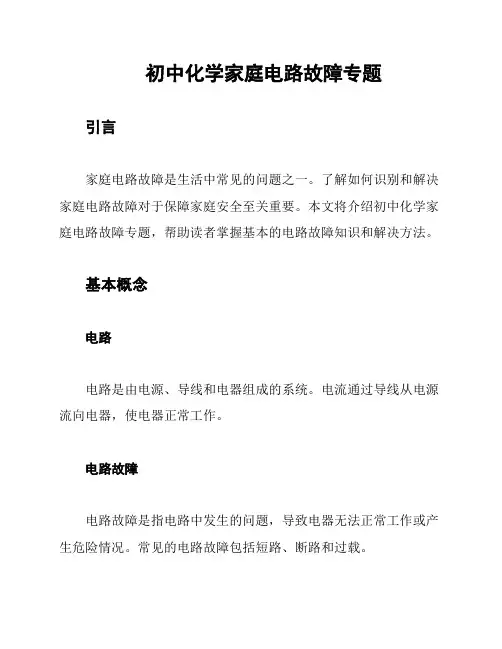

初中化学家庭电路故障专题引言家庭电路故障是生活中常见的问题之一。

了解如何识别和解决家庭电路故障对于保障家庭安全至关重要。

本文将介绍初中化学家庭电路故障专题，帮助读者掌握基本的电路故障知识和解决方法。

基本概念电路电路是由电源、导线和电器组成的系统。

电流通过导线从电源流向电器，使电器正常工作。

电路故障电路故障是指电路中发生的问题，导致电器无法正常工作或产生危险情况。

常见的电路故障包括短路、断路和过载。

- 短路：电路中出现短路时，电流可以绕过电器，直接通过其他路径回到电源。

这可能导致电流过大，电器发热甚至起火。

短路：电路中出现短路时，电流可以绕过电器，直接通过其他路径回到电源。

这可能导致电流过大，电器发热甚至起火。

- 断路：电路中出现断路时，电流无法流通至电器。

这将导致电器无法正常工作。

断路：电路中出现断路时，电流无法流通至电器。

这将导致电器无法正常工作。

- 过载：电路过载指超出电路承载能力的负荷。

过载时，电流会变得很大，导致电器发热并可能造成电器损坏。

过载：电路过载指超出电路承载能力的负荷。

过载时，电流会变得很大，导致电器发热并可能造成电器损坏。

识别和解决家庭电路故障识别电路故障识别电路故障需要仔细观察和判断。

以下是一些常见的方法：1. 查看电路开关：检查电路开关是否处于关闭状态。

如果开关关闭且电器仍无法工作，可能存在其他问题。

查看电路开关：检查电路开关是否处于关闭状态。

如果开关关闭且电器仍无法工作，可能存在其他问题。

2. 检查保险丝：如果电路开关关闭但电器无法运行，检查保险丝是否熔断。

若保险丝熔断，需要更换修复。

检查保险丝：如果电路开关关闭但电器无法运行，检查保险丝是否熔断。

若保险丝熔断，需要更换修复。

3. 排除其他电器问题：如果一个电器无法工作，将其插入到其他正常工作的插座中进行测试。

如果其他插座下的同一电器仍无法工作，问题可能在电器本身。

排除其他电器问题：如果一个电器无法工作，将其插入到其他正常工作的插座中进行测试。

家庭线路常见故障电路问题检修及注意事项家庭电路线路是我们日常生活中经常使用的一个重要部分，但是在使用过程中经常会出现一些故障问题。

本文将介绍家庭线路常见故障电路问题的检修及注意事项。

一、电路问题1. 线路短路线路短路是指线路上两个或多个导体之间直接接触或间接接触而引起电流过大、电路短路的一种故障。

线路短路会引起跳闸、烧坏电器等问题。

解决方法：首先切断电源，然后检查线路有没有烧坏的地方，检查插头有没有变形或螺丝松动等。

如果有烧坏的地方，需要更换烧坏的部件；如果插头松动需要紧固，如果插头变形需要更换。

2. 接线不良接线不良通常是因为接头松动或螺丝松动等问题导致的。

接线不良会导致电流不稳定、电器运行不正常等问题。

解决方法：先切断电源，然后检查插头、插座等接触部分有没有问题，如果松动需要紧固，如果接触部分脏污需要清洁。

3. 线路断路线路断路是指线路上某个导体断裂引起的线路中断。

线路断路会引起电器不能正常运行。

解决方法：首先切断电源，检查线路有没有断裂的地方，如果有需要更换线路。

二、用电问题1. 电器过载电器过载是指在用电时，电器的用电量超过了电器本身的额定电流或功率，导致电器过热或烧坏的一种故障。

解决方法：需要减少用电量，或者更换功率更大的电器。

2. 电器老化电器老化是指电器过久使用或质量不佳导致电器性能下降或无法正常工作的一种故障。

解决方法：更换电器或进行维修。

以上是家庭电路线路常见故障电路问题检修及注意事项的相关内容。

在日常使用中，我们需要注意用电安全，定期检查家庭电路线路，避免出现电路问题。

同时，使用电器时需要注意用电量，避免电器过载或老化。

家庭用电的故障判断与处理家庭用电故障是日常生活中常见的问题，解决这些故障不仅可以保障家庭安全，还能有效节省能源和电费。

下面以常见的家庭用电故障为例，介绍故障判断与处理的方法。

1. 短路故障短路故障是家庭用电中最常见的故障之一，通常是由于电线短路、电器损坏等引起的。

短路会导致电源跳闸、电路烧损等问题，需要及时处理。

判断方法：- 如果家里的电闸跳闸，并且无法恢复正常，可能是因为电路短路引起的。

- 如果使用某个电器时，发现有明显的电火花或电线发热现象，可能是电线短路。

处理方法：- 首先，立刻切断电源，可以关闭电闸或者拔掉插头。

切勿用手直接接触带电部分。

- 然后，检查电路，找到可能引起短路的电器或电线。

检查电线是否有损坏、接线是否松动等问题。

- 如果是电线短路，需要修复或更换受损的电线。

- 如果是电器故障引起的短路，如果是可以自行修理的小电器，可以尝试维修。

如果是大型电器或危险的电器，最好寻求专业人员的帮助。

2. 电闸频繁跳闸电闸频繁跳闸是指家庭用电中电闸断开的情况频繁发生，可能是由于用电电流过大、线路过载或短路等问题引起的。

判断方法：- 如果经常在使用大功率电器（如电炉、热水器）时，电闸会跳闸，可能是用电电流过大引起的。

- 如果没有使用大功率电器，但电闸持续跳闸，可能是因为线路过载或短路问题。

处理方法：- 首先，检查家庭用电负荷是否超过电路承载能力。

可以通过减少同时使用大功率电器的数量，或使用电功率较小的电器来缓解负荷过大的问题。

- 如果是线路过载引起的跳闸，需要考虑增加电路容量或新建分支电路来分担负荷。

- 如果是电线短路引起的跳闸，按照前面所述的方法处理。

3. 插座不工作插座不工作是指插上电器后没有电流输出，可能是由于插座损坏、电线接触不良或线路故障等问题引起的。

判断方法：- 使用其他工作正常的电器插头试插，如果依然无法正常工作，可能是插座损坏。

- 检查插座周围是否有明显的电磁干扰，如有可能是线路故障引起。

初中物理家庭电路故障专题家庭电路故障家庭电路中常见的故障有短路和断路两种情况。

短路可能是因为用电器总功率过大或者插座火线和零线相接触形成。

短路会导致保险丝熔断，从而使用电器都停止工作。

断路可能是因为进户零线或火线断路，或者室内火线或零线某处断路。

不同的断路情况会导致不同的后果，如氖管是否发光等。

练：1、当手机充电器插头插入插座时，家里所有的用电器都停止工作。

这可能是因为插座的火线和零线原来就相接触形成了短路。

2、XXX家中的电路中，灯和电热壶均正常工作。

正确的说法是：a是零线，b是火线；若进户零线断路，则灯和电热壶均不工作，测电笔接C点时不发光；若电热壶断路，则灯仍正常工作，测笔接B、D两点时均发光；若C、D两点间导线断路，则灯仍正常工作，电热壶不工作，测电笔接B、D两点时均发光。

3、使用白炽灯泡时，常见的故障有灯泡的灯丝断了、灯泡不亮、灯头内的电线断了、灯头、开关等处的接线松动。

这些故障可能导致开路或短路，需要相应的检修方法。

4、灯头里的两个线头相碰、插座中的两线头相碰、照明电路的开关里两线头相碰，都可能引起保险丝熔断。

5、XXX家中所有的照明灯都突然熄灭，检查发现总开关已跳闸。

故障可能是台灯插头处出现了短路、台灯灯泡处出现了短路、台灯开关的两接线碰线或插座处出现了短路。

6、小军家中的电灯不亮，他测试图中的a、b、c、d四点时，只有d点不发光。

可能发生的故障是、之间某处断路。

7、甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来。

甲图产生的原因是未接地或接地不良，乙图产生的原因是短路。

8、这是一条新安装的家庭电路。

在安装保险丝之前，先将四只灯泡分别接到接线柱上。

当只闭合开关1时，两只灯泡发光较暗；当只闭合开关2时，两只灯泡正常发光；当只闭合开关3时，两只灯泡不发光。

根据这些情况，正确的判断是（）。

A：灯泡额定电压相同；B：灯泡额定电压不同；C：灯泡连接方式不同；D：无法确定。

通常人体安全电压不高于36V，因此在日常生活中要注意用电安全。

家用电路常见故障及排除方法家庭生活中，常常会遇到一些电路故障，如插座无法工作、灯泡频繁熔断等问题。

这些故障不仅给我们的生活带来不便，还可能存在一定的安全隐患。

因此，了解家用电路常见故障及排除方法是非常重要的。

一、插座无法工作当插座无法工作时，首先要检查是否有电源供应。

可以将电器插头插入其他正常工作的插座中，看是否能正常工作，如果可以，说明电器设备没有问题。

接下来，可以使用电路探测器来检查插座是否有电流输出。

如果没有电流输出，可能是插座内部的连接线松动或断开，可以拆开插座外壳，检查连接线的情况，如果发现松动或断开，可以用螺丝刀将其固定或重新连接。

二、灯泡频繁熔断当灯泡频繁熔断时，可能是由于电路过载造成的。

首先，要检查使用的灯泡是否符合电路负荷要求。

每个插座或灯具都有其额定功率，如果使用功率过高的灯泡，就会导致电路过载。

此外，还要检查灯泡的座子是否与插座接触良好，如果接触不良，也会导致灯泡熔断。

如果以上问题都没有，可以考虑更换一个品牌的灯泡，有时候低质量的灯泡容易熔断。

三、漏电保护器跳闸漏电保护器跳闸是为了保护人身安全而设计的，当电流通过人体时，漏电保护器会立即切断电源。

如果家中的漏电保护器频繁跳闸，可能是因为电器设备漏电或者线路出现了漏电。

首先，可以逐个检查家中的电器设备，看是否有明显的漏电现象，如裸露的电线、受潮的插头等。

如果没有发现问题，可以请专业电工检查家中的线路，找出漏电的原因。

四、电路短路电路短路是指电流流经不正常的路径，导致电路过载或漏电的现象。

当家中的电路短路时，可以先检查是否有电器设备被损坏，如电线老化、电器插头变形等。

如果发现有损坏的电器设备，应及时更换。

此外，还可以检查电线是否有明显的破损或接触不良的情况，如果有，应用绝缘胶带进行修复。

如果以上方法都无法解决问题，应及时请专业电工进行检修。

五、跳闸保险丝跳闸保险丝是一种用来保护电路的安全装置，当电流超过保险丝所能承受的极限时，保险丝会自动熔断。

初三化学家庭电路故障专题介绍本文档将介绍初三化学家庭电路故障的相关问题和解决方法。

家庭电路故障种类家庭电路故障主要包括以下几种：1. 短路：当电路中的导线或设备直接接触，导致电流过大，可能引发火灾。

2. 过载：当电路中的电力需求超过了电路的承载能力，可能导致电线过热，引发火灾。

3. 漏电：当电器设备外壳或线路损坏，导致电流通过人体或物体到地，可能引起触电事故。

家庭电路故障的常见原因1. 设备老化：长时间使用的电器设备可能出现老化、线路短路等问题，增加了故障的风险。

2. 设备故障：电器设备本身存在质量问题，如内部线路接触不良、部件损坏等，可能导致电路故障。

3. 施工质量问题：电路的安装施工质量不过关，如导线接触不牢固、线路过长等，容易引发故障。

4. 疏忽使用：使用电器设备时疏忽大意，如过度负载、长时间不清洁等，可能导致电路故障。

家庭电路故障的预防为了避免家庭电路故障和减少事故发生的风险，我们可以采取以下预防措施：1. 定期检查：定期请专业电工检查家庭电路，确保线路安全可靠。

2. 合理使用电器：不超过电器的承载能力，注意用电平衡，避免过载。

3. 注意电器维护：定期清洁电器设备，确保设备正常工作。

4. 规范使用电器：正常使用电器，避免拉扯电源线、插头不正确插入等不规范操作。

家庭电路故障的处理方法当家庭电路出现故障时，我们可以采取以下处理方法：1. 切断电源：首先切断电源，避免电流对人体造成伤害。

2. 查找故障原因：根据具体情况，排除可能的故障原因，如短路、过载等。

3. 紧急维修：如果有必要，可以请专业电工进行紧急维修，确保安全。

4. 后续检查及维护：在故障处理完成后，进行后续检查，确保电路正常并做好维护工作。

结论初三化学家庭电路故障是一个需要引起足够重视的问题。

了解常见故障种类、原因，采取预防措施以及正确处理故障，可以降低事故发生的风险，保障家庭安全。

以上是关于初三化学家庭电路故障的专题内容，希望对大家有所帮助。

家庭常见电路故障及排除方法家里的电路就像身体里的血管脉络，要是出了故障，那可真是让人头疼不已。

咱今儿就聊聊家庭里常见的那些电路故障，还有怎么去解决它们。

一、灯不亮了灯不亮是最常见的电路问题了。

有时候啊，可能就是灯泡坏了。

就像人有时候会突然生病一样，灯泡也有它的使用寿命。

这时候你去换个新灯泡就行。

可要是换了灯泡还不亮呢？那就得看看是不是灯座出了问题。

灯座就像灯泡的小窝，要是这个小窝接触不良，灯泡也亮不了。

你可以把灯座上的螺丝拧紧一点，就好像把东西稳稳地放在架子上一样。

再不行的话，就得看看是不是线路的问题了。

线路就像给灯泡送粮食的小路，如果小路断了，灯泡自然就没有能量了。

这时候你得顺着线路检查一下，看看有没有哪里断开或者破损了。

要是有，把它接好或者用绝缘胶布缠好就可以了。

我就有过这样的经历。

有一次，卧室的灯突然不亮了。

我先以为是灯泡坏了，换了一个新的，可还是不亮。

我就有点懵了。

后来我仔细看了看灯座，发现有一个螺丝松了，我把螺丝拧紧，灯就亮了起来，当时心里那个高兴啊，就像找到了丢失的宝贝一样。

二、插座没电插座没电也是个麻烦事儿。

可能是用电器插太多了，把插座给累坏了。

就像人干太多活累倒了一样。

这时候你把插在上面的电器都拔掉，等一会儿再插上试试。

要是还不行，那就得看看插座里面是不是有什么东西烧糊了。

我曾经遇到过这样的情况，我家厨房的插座突然没电了，我打开插座的面板一看，里面黑乎乎的。

原来是我之前插电热水壶的时候，电热水壶有点漏电，把插座里面给烧坏了。

这时候就不能再用这个插座了，得换个新的插座才行。

换插座可不能马虎，一定要先把电闸拉下来，安全第一嘛。

三、电路跳闸电路跳闸就像家里的电卫士在喊“停”。

为啥会跳闸呢？可能是家里同时使用的电器功率太大了。

比如说你开着空调、电热水器，又同时用微波炉，这电卫士就觉得压力太大了，为了安全就跳闸了。

这时候你只要把电闸推上去就可以了，不过得注意把一些大功率的电器先关掉几个。

还有一种情况是电路里有漏电的地方。

(完整)(整理)家庭电路以及常见故障分析一、家庭电路概述家庭电路是日常生活中不可或缺的一部分，它为我们的家庭提供了照明、取暖、制冷以及各种家电设备的电力支持。

了解家庭电路的基本组成和功能，有助于我们更好地维护和使用家庭电器，提高生活质量。

1. 进户线：将电力公司提供的电能引入家庭。

2. 总配电箱：对进入家庭的电能进行分配和控制。

3. 分支电路：将电能分配到各个房间和电器设备。

4. 接地系统：确保家庭电路的安全运行。

5. 保护装置：如空气开关、漏电保护器等，用于保护家庭电路和人身安全。

二、家庭电路常见故障分析1. 短路故障（1）导线老化、磨损，导致绝缘层破损。

（2）导线接头接触不良，产生电火花。

（3）电器设备内部故障，导致短路。

短路故障会导致电路过载、发热，甚至引发火灾。

因此，一旦发现短路故障，应立即切断电源，检查电路并进行修复。

2. 断路故障（1）导线断裂、接头松动。

（2）保护装置动作，如空气开关跳闸。

（3）电器设备内部故障。

断路故障会导致电器设备无法正常工作。

发现断路故障时，应检查电路连接是否牢固，保护装置是否正常，电器设备是否损坏，然后进行修复。

3. 接地故障（1）接地线断裂、接头松动。

（2）电器设备未接地或接地不良。

（3）地线与大地接触不良。

接地故障会导致电器设备漏电，存在触电风险。

发现接地故障时，应检查接地线连接是否牢固，电器设备是否接地，地线与大地接触是否良好，然后进行修复。

4. 过载故障（1）电器设备功率过大，超过电路负荷。

（2）多个电器设备同时使用，导致电路负荷过重。

（3）电路设计不合理，导线截面积过小。

过载故障会导致电路发热、损坏，甚至引发火灾。

为防止过载故障，应合理分配电器设备，避免同时使用多个高功率电器，确保电路设计符合规范。

5. 漏电故障（1）电器设备绝缘损坏，导致漏电。

（2）电路接头松动，产生电火花。

（3）导线老化、磨损，导致绝缘层破损。

漏电故障会导致电器设备无法正常工作，存在触电风险。

一、初中物理家庭电路故障的分析问题1．如图所示的是一个电热器电路。

电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。

故选A。

2．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在（）A．AC段B．CD段C．电灯R短路D．BD段【答案】D【解析】【详解】A．假设AC段断路，用测电笔测试C后，没有电流流过氖管，氖管不会发光，这与题意不符合，所以AC段不会断路，故障不可能发生在AC段，A项不合题意；BC．假设CD段断路，那么电灯R不亮，用测电笔测试C，氖管能够发光，但是用测电笔测试D，没有电流流过氖管，氖管不会发光，这与题意不符合，所以CD段不会断路；假设CD段短路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，而测试A、B两点时，这两处都能使氖管发光，这与题意不符合，所以CD段不会短路，即电灯R 不会短路；综上所述，故障不会发生在CD段，电灯R也不会短路，B、C项不合题意；D．假设BD段断路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，测试A、B两点时，A点氖管能发光，B点氖管不能发光，这与题意相符合，所以故障可能是BD段断路；选项D符合题意；故选D。
