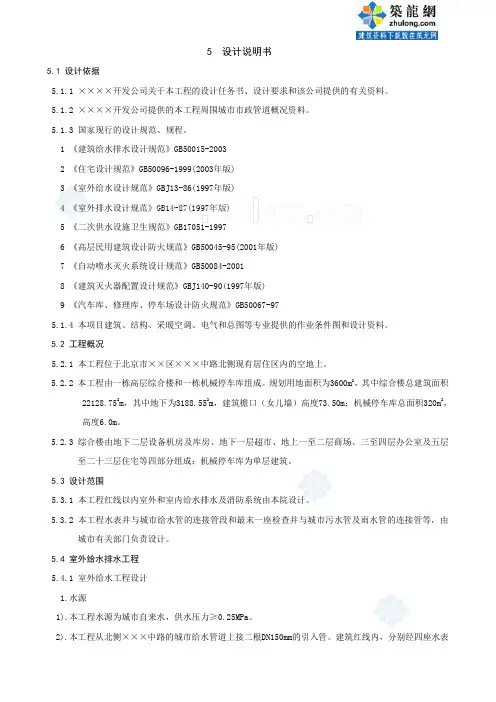

5 设计说明书5.1 设计依据5.1.1 ××××开发公司关于本工程的设计任务书、设计要求和该公司提供的有关资料。
5.1.2 ××××开发公司提供的本工程周围城市市政管道概况资料。
5.1.3 国家现行的设计规范、规程。
1 《建筑给水排水设计规范》GB50015-2003 2 《住宅设计规范》GB50096-1999(2003年版) 3 《室外给水设计规范》GBJ13-86(1997年版) 4 《室外排水设计规范》GB14-87(1997年版)5 《二次供水设施卫生规范》GB17051-19976 《高层民用建筑设计防火规范》GB50045-95(2001年版) 7 《自动喷水灭火系统设计规范》GB50084-2001 8 《建筑灭火器配置设计规范》GBJ140-90(1997年版) 9 《汽车库、修理库、停车场设计防火规范》GB50067-975.1.4 本项目建筑、结构、采暖空调、电气和总图等专业提供的作业条件图和设计资料。
5.2 工程概况5.2.1 本工程位于北京市××区×××中路北侧现有居住区内的空地上。
5.2.2 本工程由一栋高层综合楼和一栋机械停车库组成。
规划用地面积为3600m 2，其中综合楼总建筑面积22128.752m ，其中地下为3188.552m ，建筑檐口（女儿墙）高度73.50m ；机械停车库总面积320m 2，高度6.0m 。
5.2.3 综合楼由地下二层设备机房及库房、地下一层超市、地上一至二层商场、三至四层办公室及五层至二十三层住宅等四部分组成；机械停车库为单层建筑。
5.3 设计范围5.3.1 本工程红线以内室外和室内给水排水及消防系统由本院设计。
5.3.2 本工程水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等，由城市有关部门负责设计。
第二部分设计计算书目录1 坝顶高程确定 (1)1.1 计算超高Y (1)1.1.1 计算波浪爬高R (1)1.1.2 计算坝前壅水位的高度e (2)1.1.3 安全加高A (2)1.1.4 对于正常运行情况的计算 (2)1.1.5 对于非常运用情况的计算 (3)1.1.6 超高计算结果表 (4)1.1.7 坝顶高程计算结果表 (4)2 土坝的渗透计算 (5)2.1 参数取值 (6)2.2 计算公式 (6)2.3 浸润线绘制 (7)2.3.1 Ｉ断面（170m高程）： (7)2.3.2 II断面（200m高程） (8)2.3.3 III断面（230m高程） (9)2.4 全坝长的总渗流量 (10)3 稳定计算 (11)3.1 计算方法与原理 (11)3.1.1 确定定圆心位置 (11)3.2.2 计算步骤 (12)3.2 计算过程 (14)3.3稳定成果分析 (17)4 泄水隧洞 (18)4.1 工程布置及洞径确定 (18)4.1.1 工程布置 (18)4.1.2 洞径确定 (18)4.2 高程确定 (19)4.3 隧洞设计 (19)4.3.1 平压管 (19)4.3.2 通气孔 (20)4.3.3 渐变段 (21)4.3.4 洞身段 (21)4.3.5 出口段 (22)4.3.6 消能设置 (22)4.3.7 消能计算、 (22)4.3.8 水力计算 (25)4.4 隧洞的衬砌设计 (26)4.4.1 衬砌类型的选择 (26)4.4.2 计算断面的选择 (27)4.4.3 拟定厚度 (27)4.4.4 计算各种荷载产生的内力 (27)4.4.5 荷载组合 (30)4.4.6 配筋计算抗裂验算 (31)4.4.7 灌浆孔布置 (31)第一章 坝顶高程确定因土石坝不允许漫顶溢流,要求坝顶距上游静水位必需有一定的超高,超高值由下式确定:Y=R+e+Aβcos 22gh D kv e =式中:R —最大浪在坝坡上的爬高； e —最大风壅水面高度；k —综合摩住阻系数,k=3.6×10-6； H —坝前水深；β—风向与坝轴线的夹角；V 、D —计算风速（在设计洪水位时，V 取2倍的平均风速；在校核洪水位时，取最大风速）和吹程；A —安全加高；(对于本设计:查课本P222表5-1得:正常运行取A=1.00;非常运行取A=0.50) 1.1 计算超高YY=R+e+A1.1.1 计算波浪爬高R波浪爬高按蒲田试验站公式计算.先计算平均爬高R ,再计算设计爬高R, 平均爬高按下式计算：R =45.0220018.0⎪⎭⎫ ⎝⎛=v gD gv h25h λ=式中：R －—平均波浪爬高h ——平均波高λ——平均波长 m ——单坡的坡度系数K ——斜坡的糙率渗透性系数,根据护面类型由表A.1.12-1查得根据枢纽的基本情况,确定水库采用砌石护面,查《碾》表A.1.12-1得与坝坡粗糙率有关的系数K =0.75～0.8,采用0.8知风速16×2=32m/s 坝前水深256.00-170=86m,取g 为9.81m/s2,求得无量纲,32 1.10179.8186v gh ==⨯，查规范《碾》表A.1.12-2得经验系数k w =1.02，取风向与坝轴线垂线的夹角为0º查规范表V.1.15得折减系数k β=1,初拟定坝坡m=2,又知吹程D=2.5×103m. 1.1.2 计算坝前壅水位的高度eβcos 22ghD kv e =1.1.3 安全加高A查课本P222表5-1得:正常运行取A=1.00;非常运行取A=0.50 1.1.4 对于正常运行情况的计算A ：爬高R 的计算： 平均坡高：h =0.0018×322/9.81×(9.81×2500/322)0.45=0.784m平均坡长：λ=25×0.784=19.612 m将上式各值代入R =得:1.431R m ==根据爬高值累积概率P 按工程等级给来确定,对该枢纽Ⅱ级土石坝取P=1%的爬高值R 1% ；根据h =0.784m, H=86m,得0.7840.00986h H ==,查规范《碾》表 A.1.13得23.2=R R，则：R=2.23R =2.23×1.431=3.191m 。
七氟丙烷自动灭火系统设计说明书工程名称：上海某股份有限公司上海某消防安全设备有限公司七氟丙烷自动灭火系统设计说明一、设计依据：1.《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》（送审稿）2．NFPA－2001《洁净气体灭火剂灭火系统设计规范》；3．GB50116-98《火灾自动报警系统设计规范》；4．GB50263-97《气体灭火系统施工及验收规范》；5．GB50166-92《火灾自动报警系统施工及验收规范》；6．建设单位提供的设计数据。
二、设计说明：1、本设计为七氟丙烷自动灭火系统，保护对象为：三层测试机房和介质库、主机房、主控室和通讯机房及空调机房、打印机房和仓库、二层机房和主控室、一层UPS室共6个保护区（吊顶高为850mm，地板高为300mm。
）。
2、设计原理：本系统具有自动、手动及机械应急启动三种控制方式。
保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报，指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发出火灾信号后，自动灭火控制器开始进入延时阶段（0-30s可调），此阶段用于疏散人员（声光报警器等动作）和联动设备的动作（关闭通风空调，防火卷帘门等）。
延时过后，向该保护区的电磁驱动器发出灭火指令，然后依次打开选择阀和七氟丙烷气瓶，向失火区进行灭火作业。
同时报警控制器接收压力信号发生器的反馈信号，控制面板喷放指示灯亮。
当报警控制器处于手动状态，报警控制器只发出报警信号，不输出动作信号，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放七氟丙烷灭火剂。
3、本设计为全淹没有管网组合分配系统，充装压力为4.2Mpa（表压）。
4、对土建的建议和要求：防护区的围护结构及门窗的耐火极限不应低于0.50h，围护机构及门窗的允许压强不宜小于1200Pa。
储瓶间尺寸另定,其耐火等级不低于二级。
储瓶间应有单独的通道，其通道应直接通向疏散通道。
河北建筑工程学院毕业设计计算说明书系别： 城市建设系专业： 给水排水工程班级：姓名：学号：摘要该建筑为宾馆，建筑高度为47.2米，总建筑面积约12.5万m 2。
本建筑物所有给水排水均按高层建筑给排水要求进行设计。
结合实际情况，根据建筑物的性质，用途，和室内设有完善的给水排水卫生设备，具体的给排水系统设计如下：给水系统：本建筑地下一层至地上二层由室外市政管网直接供水，三至十三层设有变频调速系统 和水泵、屋顶水箱相接合的给水方式；由于消火栓超过十个，需设两条引入管。
.既保障了供水安全，又节约了能耗。
排水系统：本设计采用污废水合流排放体制。
管材采用了具有消声功能的螺旋UPVC 排水管，升顶通气方式，为此可进一步提高环境质量。
地下室内消防电梯井旁、泵房地面均设有集水坑和废水提升装置。
消防系统：该建筑防火等级属于中危险级Ⅱ级，设计内容包括消火栓系统，自动喷淋和水幕系统。
在屋顶水箱间内设实验用消火栓装置，消火栓给水管网呈环状布置，各消火栓箱内设消防水泵启动电钮，能直接启动消防泵；室外设地下式水泵结合器，保证消防安全可靠。
商场，走廊，办公间，电梯前室设闭式自动喷淋系统，自动扶梯旁的防火卷帘处设置水幕系统。
热水系统：客房采用集中热水供应.各系统中的立管设在管井内或沿墙敷设，水平管根据各系统的特点明敷或暗敷。
本设计以经济、环保、节能为原则，通过借鉴以前的设计方法和经验，采用了合理的技术措施，使设计的各个系统达到了很好的使用效果。
关键词：给水；排水；消火栓；热水；自动喷淋。
AbstractThis building is the large-scale market, the construction is highly 47.2 meters, total floor space approximately125,000 square meters. This building possesses for water draining water presses the high-rise construction to request for draining water to carry on the design. Unifies the actual situation, according to the building nature, the use, is equipped with the consummation with the room in for the water draining water sanitary equipment, concrete gives the drainage system design to be as follows: For aqueous system:This construction underground to ground two by outdoor municipal administration pipe network direct water supply, three to thirtent gives the square water pitcher type which is equipped with the frequency conversion velocity modulation system and the water pump, the roof water tank joins; Because the fire hydrant surpasses ten, must suppose two lead-in tubes. Both has safeguarded the water supply security, and saved the energy consumption.Drainage system:This design uses the dirt waste water confluence emissions system. The tubing used had the noise elimination function screw UPVC discharge pipe, rose to go against the ventilation way, might further improve the environment quality for this. In the basement nearby the fire electricity stairwell, the pump house ground are equipped with the sump and the waste water lifting gear.Fire prevention system:This building fire protection rank belongs to the dangerous levelⅡThe level, the design content including the fire hydrant system, sprays automatically with the water curtain system. In supposes the experimental fire hydrant installment in the roof water tank between, the fire hydrant service pipe net assumes the ring-like arrangement, in various fire hydrants box supposes the fire pump to start the push-button, can the line start fire extinguishing pump; Room peripheral equation below water pump coupler, guarantee fire prevention safe reliable. The market, the corridor, the work, in front of the elevator the room supposes the closed type to spray the system automatically, nearby escalator fire protection volume curtain place establishment water curtain system.Rain water system:This building is the large-scale market, is located in the city lively heartland, therefore sets up the surface request to the construction to be high, the construction roofing height dropping variance compares the death of a parent mainly to use in the rain water to drain water the way, as well as few outside drains water.Hot water system:Because this system water used only includes in the market the service personnel and thework personnel drinks the boiling water, therefore only supposes the electricity boilingwater heater. The guest room uses the centralized hot water supply.In various systems pipe riser is located in the tube well or along the wall placing,the horizontal tube acts according to various systems to point out especially spreads or spreads darkly.This design take the economy, the environmental protection, the energy conservationas a principle, through profits from beforehand design method and the experience, has usedthe reasonable technical measure, enabled the design each system to achieve the very gooduse effect.Key word: for water ；Draining off water ；The fire hydrant ；Hot water ；Spurting voluntarily pours .目录第一部分设计说明书第一章给水工程 (1)一﹒设计资料 (1)二﹒设计原则 (1)三﹒方案比选 (1)第二章排水工程 2一﹒方案选择 (2)二﹒排水系统的组成 (2)三﹒系统流程图 (2)四﹒屋面雨水排水系统的选型 (3)第三章消防给水工程 (3)一﹒室内消火栓系统 (3)二﹒自动喷水灭火系统 (3)第四章热水工程 (5)一．系统选择 (5)二．热水供应方式 (5)三．系统组成 (5)四．主要设备 (5)五．热水供应系统的附件 (5)第二部分设计计算书第一章给水设计计算书 (6)一、给水系统计算 (6)二、高区给水管段水力计算 (8)三、低区给水管段水力计算 (13)四、室内所需水压计算 (19)第二章排水系统计算书 (20)一、排水定额 (20)二、污水、废水系统水力计算 (21)三、各层卫生间污、废水水平支管计算 (22)四、各立管水力计算 (29)第三章、建筑消防系统的设计与计算 (38)一、设计说明 (38)二、消防管道安装与布置 (39)三、消防系统设计与计算 (40)四、闭式自动喷水灭火系统的设计计算 (44)第四章、室内热水系统 (47)一、热水供应系统的选择 (47)二、热水量、耗热量、蒸汽耗量计算 (47)三、热水配水管网水力计算 (48)四、热水配水管网各支管水力计算 (48)五、水箱高度校核 (59)六、膨胀水箱的选择 (59)七、选择加热器 (60)第五章：雨水排水系统 (60)一、系统组成 (60)二、降雨强度 (61)三、屋面雨水汇水面积F的划分原则 (61)四、雨水立管的布置 (61)五、水力计算 (61)第三部分:参考文献致谢 (63)第一部分：设计说明书第一章、给水工程一﹒设计资料根据设计资料，本建筑为衡水市新建一幢高级宾馆,地下一层，地上十三层，建筑高度约４７．２m，建筑面积约１２４４４．４２３m2，。

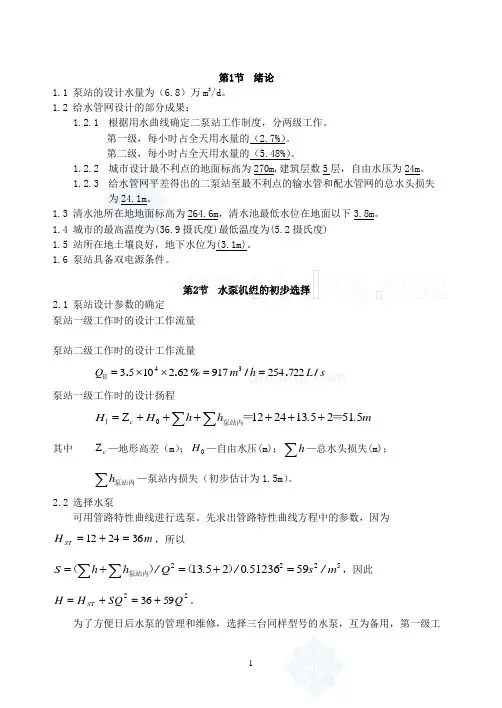

第1节 绪论 1.1 泵站的设计水量为（6.8）万m 3/d 。
1.2 给水管网设计的部分成果：1.2.1 根据用水曲线确定二泵站工作制度，分两级工作。
第一级，每小时占全天用水量的（2.7%）。
第二级，每小时占全天用水量的（5.48%）。
1.2.2 城市设计最不利点的地面标高为270m,建筑层数5层，自由水压为24m 。
1.2.3 给水管网平差得出的二泵站至最不利点的输水管和配水管网的总水头损失为24.1m 。
1.3 清水池所在地地面标高为264.6m ，清水池最低水位在地面以下3.8m 。
1.4 城市的最高温度为(36.9摄氏度)最低温度为(5.2摄氏度) 1.5 站所在地土壤良好，地下水位为(3.1m)。
1.6 泵站具备双电源条件。
第2节 水泵机组的初步选择2.1 泵站设计参数的确定泵站一级工作时的设计工作流量泵站二级工作时的设计工作流量s L h m Q /./%..722254917622105334==⨯⨯=Ⅱ泵站一级工作时的设计扬程m ..h h H H c 55125132412Z 0＝＝泵站内Ⅰ++++++=∑∑其中 c Z —地形高差（m ）；0H —自由水压(m)；∑h —总水头损失(m)；∑泵站内h—泵站内损失（初步估计为1.5m ）。
2.2 选择水泵可用管路特性曲线进行选泵。
先求出管路特性曲线方程中的参数，因为m H ST 362412=+=，所以5222595123602513m /s ./.Q /h h S =+=+=∑∑）（）（泵站内，因此225936Q SQ H H ST +=+=。
为了方便日后水泵的管理和维修，选择三台同样型号的水泵，互为备用，第一级工作时两台水泵并联工作，第二级工作时一台水泵单独工作。
列表1，管路特性曲线关系表。
方案一：选择300S58型水泵并联时，工况点（见M 点）kW P ,.%.,m .H ,h /m .Q 300783384651818533====％＝，总泵ηη单泵时，工况点（见N 点）kW P ,.%.,m .H ,h /m Q 16086868434211763====％＝，总泵ηη方案二：选择12Sh9型水泵 并联时，工况点（见M 点）kW P ,.%.,m .H ,h /m .Q 360379181951718703====％＝，总泵ηη单泵时，工况点（见N 点）kW P ,.%.,m .H ,h /m .Q 175155881941911383====％＝，总泵ηη两种方案的比较：在两者轴功率差不多的前提下，显然300S58效率更高，最终确定选择300S58型水泵三台，互为备用，工况点见上述。

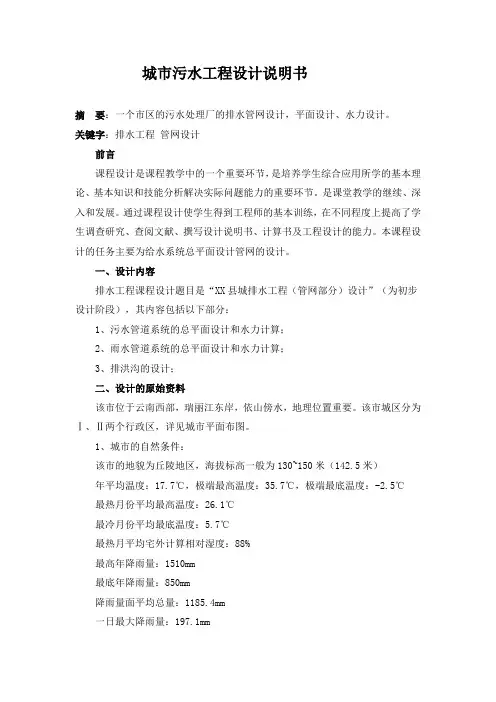

城市污水工程设计说明书摘要：一个市区的污水处理厂的排水管网设计，平面设计、水力设计。
关键字：排水工程管网设计前言课程设计是课程教学中的一个重要环节，是培养学生综合应用所学的基本理论、基本知识和技能分析解决实际问题能力的重要环节。
是课堂教学的继续、深入和发展。
通过课程设计使学生得到工程师的基本训练，在不同程度上提高了学生调查研究、查阅文献、撰写设计说明书、计算书及工程设计的能力。
本课程设计的任务主要为给水系统总平面设计管网的设计。
一、设计内容排水工程课程设计题目是“XX县城排水工程（管网部分）设计”（为初步设计阶段），其内容包括以下部分：1、污水管道系统的总平面设计和水力计算；2、雨水管道系统的总平面设计和水力计算；3、排洪沟的设计；二、设计的原始资料该市位于云南西部，瑞丽江东岸，依山傍水，地理位置重要。
该市城区分为Ⅰ、Ⅱ两个行政区，详见城市平面布图。
1、城市的自然条件：该市的地貌为丘陵地区，海拔标高一般为130~150米（142.5米）年平均温度：17.7℃，极端最高温度：35.7℃，极端最底温度：-2.5℃最热月份平均最高温度：26.1℃最冷月份平均最底温度：5.7℃最热月平均宅外计算相对湿度：88%最高年降雨量：1510mm最底年降雨量：850mm降雨量面平均总量：1185.4mm一日最大降雨量：197.1mm一小时最大降雨量：85.6mm室外风速冬季平均：1.0m/s室外风速夏季平均：0.9m/s风向6月SE7月SE8月SE频率6月33%7月35%8月25%常年主导风向SE夏季主导风向SE频率32%起暴雨强度公式为：q=2422(1+0.775㏒p)/(t+12.8p)0.77某江、某河流经该市，某江最大流量5630立方米/s；多年平均流量1700立方米/s；最小流量700立方米/s。
某河最大流量10立方米/s，最小流量0.5立方米/s根据某市某水文站资料，某江水位统计资料为：最高水位（年）136.42m最底水位（年）94.07m平均水位104.14m江流利用情况：某江有航运2、城市的地质资料：根据钻探资料，该市地下水储量小，最深埋藏在地面3.0m以下，一般为1.0m 左右，为紫红色砂土岩层，地震烈度<6度，建筑物设计一般不考虑防震，地基承载力均为15kg/㎝2以上。
《固体废物工程》课程设计题目：永福镇垃圾填埋场设计设计时间：2006 年07月14日目录1.概论1.1项目简况 (4)1.2设计依据及主要设计资料 (4)1.2.1设计依据 (4)1.2.2基础资料 (4)1.2.3采用的主要标准和规范 (4)1.3城市概况及自然条件 (5)1.3.1城市概况 (5)1.3.2城市总体规划 (5)1.3.3自然条件 (6)1.4城市环卫设施现状 (7)1.4.1垃圾清运 (7)1.4.2垃圾成分 (7)1.4.3现有垃圾堆放场 (7)1.5建设的必要性 (7)1.5.1存在的主要问题 (7)1.5.2建设的必要性 (8)1.6建设原则及指导思想 (8)2.总体设计 (8)2.1工程规模 (8)2.1.1服务人口及面积 (8)2.1.2垃圾产率 (8)2.1.3垃圾产生量预测 (9)2.1.4工程规模 (9)2.2处理方法选择 (9)2.2.1处理方法简述 (9)2.2.2处理方法选择 (9)2.3场址选择 (9)3.垃圾处理场工程设计 (9)3.1工程内容 (10)3.2卫生填埋场 (11)3.2.1库容及使用年限 (12)3.2.2填埋工艺 (12)3.2.3覆盖材料 (12)3.2.4填埋场主要机械设备 (12)3.2.5防渗工程（水平防渗及垂直防渗） (12)3.2.6渗滤液收集系统及调节池 (13)3.2.7地下水层排 (16)3.2.8填埋气体导排 (17)3.2.9防洪工程设计（截洪沟） (18)3.2.10垃圾坝及截污坝 (19)3.2.11垃圾填埋场终场处理 (19)4.环境保护与环境监测 (20)4.1环境质量现状 (20)4.2环境保护设计依据 (21)4.3设计执行的环保标准 (21)4.4主要污染物和主要污染源 (21)4.5环境保护措施 (22)4.6施工期环境影响简要分析 (23)4.7生态保护（影响及措施） (23)4.8环境监测 (23)5．设计计算书 (24)5.1总体设计 (25)5.1.1服务人口 (26)5.1.2垃圾产生量 (26)5.2垃圾填埋场工程设计 (26)5.2.1库容 (26)5.2.2使用年限 (27)5.2.3渗滤液及气体的产生量27 5.2.4渗滤液及气体的收集设备 (28)5.2.5调节池的容积 (29)5.3防洪工程 (29)5.4防渗工程 (35)概论1.1项目简况项目名称：永福垃圾填埋场工程项目业主：永福镇人民政府1.2设计依据及主要设计资料1.2.1设计依据填埋场的设计应符合《城市生活垃圾卫生填埋技术规范》和现行的其他相关的标准，设计前应掌握下列资料：城市用地规划、区域环境规划、场址周围人群活动分布与城区的关系；城市环境卫生规划及垃圾处理规划；地形、地貌及相关地形图；地层结构、岩石及地质构造等工程地质条件；地下水水位深度、流向等场址水文地质资料及利用情况；夏季主导风及风速；降水量、蒸发量等气象背景资料；周围水系流向及用水状况；洪泛周期（年）；待填埋处理的垃圾总量和日填埋量；垃圾类型、性质、组成成分；土石料条件，包括取土石料难易、远近和存储总量；交通条件及供水供电条件。
暖通空调设计说明一．设计依据(1) 采暖通风与空气调节设计规范《GBJ45-87》；(2) 实用供热空调设计手册；(3) 民用建筑采暖通风设计技术措施；(4) 高层民用建筑设计防火规范(GB 50045-95)(5) 办公建筑设计规范《JGJ 67-89》；(6) 业主设计任务书及有关回复意见二.室内外设计参数三. 暖通工种设计范围冷热源系统空调末端系统机械通风系统消防防排烟系统节能措施环保设计四．冷热源系统4-1.冷,热负荷,本工程的空调面积为73000m2,，总冷负荷为12070kw，冷指标0.121kw/m2建筑面积。
考虑到业主要求在公寓楼处设分体空调器,则集中式空调的装机容量为7394kw(即2100RT)。
按业主要求, 冬季办公楼及水晶石部分设热风空调,而公寓楼则采用散热片采暖,经计算,办公楼及水晶石部分的冬季空调热负荷为7016kw,而公寓楼的冬季采暖热负荷为4500kw。
由给排水提供的生活热水需求量为3500kw.4-2.冷，热源设置我们在确定负荷标准、系统划分、空调方式等方面，经过了反复讨论，比较，以选取最佳方案。
该工程地区具有规划的蒸汽管网（压力0.4Mpa），通过与业主协商，选择蒸汽型双效吸收式冷水机组700RT型号3台作为冷源，单台蒸汽消耗量为3.542T/h,凝水回收.公寓楼采用分体空调，室外机设于窗外，由建筑立面统一规划。
热源利用热力管网的蒸汽，为防止蒸汽压力波动对负荷侧的影响，选用半蓄热式换热器通过热交换后提供空调以及采暖的热水，空调与采暖水系统各自独立，蒸汽通过容积式换热器换热后提供生活用热水。
4.2.1空调冷源设备B1F 冷冻机房设置双效吸收式冷水机组3台（700USRT x 3台）；配备冷冻泵4台（3用一备），设置闭式膨胀水箱为系统定压和补水。
膨胀水箱的补水为经过自动水处理仪的软化水。
冬季的热水泵为与冷冻泵合用，到供暖季节时，通过阀门切换接入空调热水系统。
4.2.2空调冷却水设备冷冻机 配逆流式低噪音空调型冷却塔12台(标准设计条件下单台冷却量240T/h)设于办公楼西侧，一台冷水机组对应四台冷却塔，另配冷却水泵4台（3用1备）；公寓楼与办公楼的热交换间均位于地下一层，但分开设置，以保持独立性及便于系统管路平衡。

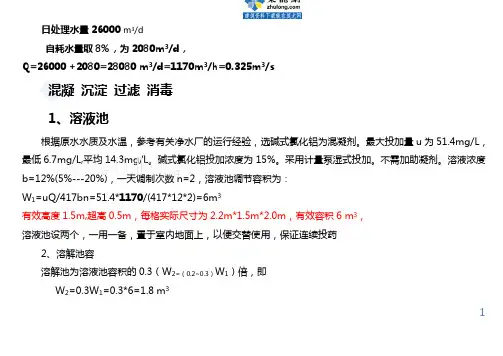

日处理水量26000 m3/d自耗水量取8%，为2080m3/d，Q=26000+2080=28080 m3/d=1170m3/h=0.325m3/s混凝沉淀过滤消毒1、溶液池根据原水水质及水温，参考有关净水厂的运行经验，选碱式氯化铝为混凝剂。
最大投加量u为51.4mg/L，最低 6.7mg/L,平均14.3mg/L。
碱式氯化铝投加浓度为15%。
采用计量泵湿式投加。
不需加助凝剂。
溶液浓度b=12%(5%---20%)，一天调制次数n=2，溶液池调节容积为：W1=uQ/417bn=51.4*1170/(417*12*2)=6m3有效高度1.5m,超高0.5m，每格实际尺寸为2.2m*1.5m*2.0m，有效容积6 m3，溶液池设两个，一用一备，置于室内地面上，以便交替使用，保证连续投药2、溶解池容溶解池为溶液池容积的0.3（W2=（0.2~0.3）W1）倍，即W2=0.3W1=0.3*6=1.8 m3有效高度1.5m,超高0.3m，设计尺寸1.1m*1.1m*1.8m。
池底坡度采用2.5%。
12溶解池设两个，每个有效容积为2.0 m 3，每池Q ’=14040 m 3/d=585 m 3/h=0.1625 m 3/s溶解池搅拌设备采用中心固定式平浆板式搅拌机。
浆直径为500mm ，浆板深度1000mm 。
溶解池置于地下，池顶高出室内地面0.5m 。
溶解池和溶液池材料都采用钢筋混凝土，内壁衬以聚乙烯板。
3、设2台计量式隔膜计量泵（2用一备），单台投加量q=W 1/12=6/12=0.5m 3/h 。
采用2组管式静态混合器，水流速采用1.05m/s ，静态混合器设三节混合原件，即n=3,混合器距离絮凝池10m 。
静态混合器直径为D=(4Q/πV)0.5=((4*0.325)/ π*1.05)0.5=700mm水流过静态混合器的水头损失为h=0.1184NQ/D 4.4=0.1184*3*0.325/0.74.4=0.55m网格絮凝池Q=26000 +2080=28080 m 3/d=1170m 3/h=0.325m 3/s絮凝池设2个，每池设计流量Q=0.325/2=0.1625 m 3/s1、 絮凝池的有效容积 絮凝时间t=10min容积为：V=Q*t=0.1625*10*60=97.5m 3絮凝池的有效面积的为A=V/h=97.5/3.0=32.5m2水流经每格的竖井流速v1=0.12m/s （）由此得单格面积：f=Q/v1=0.1625/0.12=1.35 m2设计每格为正方形，边长采用 1.2m，因此每格面积为 1.44 m2，因此得分格数为：n=32.5/1.44=22.6 采用23格实际絮凝时间为t=1.2*1.2*3.0*23/0.1625=611.4s=10.2min絮凝池的平均水深h为3.0m，取超高取0.3m得池的总高度为：H=3.0+0.3=3.3m斜板沉淀池Q=26000+2080=28080 m3/d=1170m3/h=0.325m3/s设两座絮凝池设2个，每池设计流量Q=0.325/2=0.1625 m3/s34A=Q/=0.1625/0.75/0.0004=542=542/0.5=10845=0.1625/0.02/1.3=6.3mN=6.3/0.1=63 L=1084/63/1.5=11.5m6=0.1*1.732*0.02/0.0004=8.67m8.67m789普通快滤池（石英砂滤料）（1）滤池面积及尺寸滤池工作时间24h ，冲洗周期12h 。

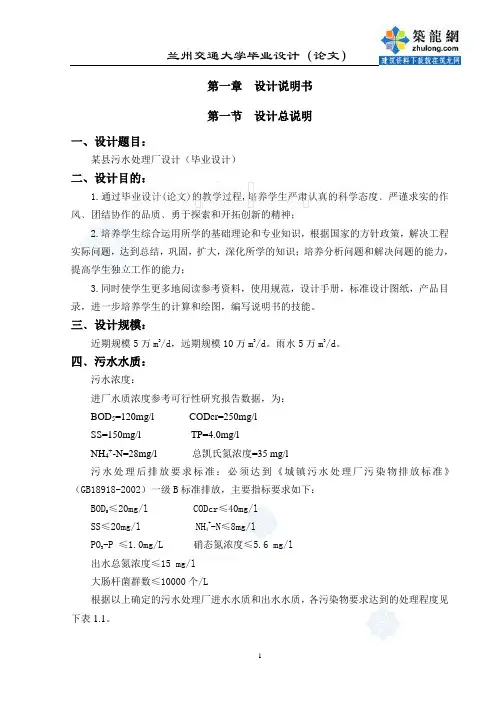

第一章设计说明书第一节设计总说明一、设计题目：某县污水处理厂设计（毕业设计）二、设计目的：1.通过毕业设计(论文)的教学过程,培养学生严肃认真的科学态度﹑严谨求实的作风﹑团结协作的品质﹑勇于探索和开拓创新的精神；2.培养学生综合运用所学的基础理论和专业知识，根据国家的方针政策，解决工程实际问题，达到总结，巩固，扩大，深化所学的知识；培养分析问题和解决问题的能力，提高学生独立工作的能力；3.同时使学生更多地阅读参考资料，使用规范，设计手册，标准设计图纸，产品目录，进一步培养学生的计算和绘图，编写说明书的技能。
三﹑设计规模：近期规模5万m3/d，远期规模10万m3/d。
雨水5万m3/d。
四﹑污水水质：污水浓度：进厂水质浓度参考可行性研究报告数据，为：BOD5=120mg/l CODcr=250mg/lSS=150mg/l TP=4.0mg/lNH4+-N=28mg/l 总凯氏氮浓度=35 mg/l污水处理后排放要求标准：必须达到《城镇污水处理厂污染物排放标准》（GB18918-2002）一级B标准排放，主要指标要求如下：≤20mg/l CODcr≤40mg/lBOD5+-N≤8mg/lSS≤20mg/l NH4PO-P ≤1.0mg/L 硝态氮浓度≤5.6 mg/l3出水总氮浓度≤15 mg/l大肠杆菌群数≤10000个/L根据以上确定的污水处理厂进水水质和出水水质，各污染物要求达到的处理程度见下表1.1。
兰州交通大学毕业设计（论文）表1.1 污水处理程度表CODcrBOD污水处理厂工程建设规模应根据经济状况、环境要求以及污水量等因素，确定合适的建设规模，使改善和治理环境污染的目标逐步实现。
根据该地区污水处理厂近期建设规模和总规模，结合该地区污水规划资料和城市发展客观规律，确定该县污水处理厂分二期建设：工程首期建设规模为5万m3/d，远期扩建规模为5万m3/d，总规模10万m3/d。
进行污水厂扩建的具体年限根据城市发展实际情况确定。

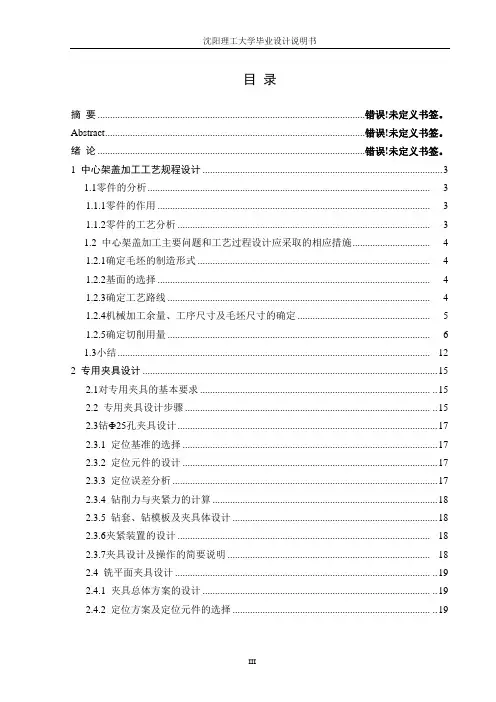

目录摘要 ........................................................................................................ 错误！未定义书签。
Abstract ..................................................................................................... 错误！未定义书签。
绪论 ........................................................................................................ 错误！未定义书签。
1 中心架盖加工工艺规程设计 (3)1.1零件的分析 (3)1.1.1零件的作用 (3)1.1.2零件的工艺分析 (3)1.2 中心架盖加工主要问题和工艺过程设计应采取的相应措施 (4)1.2.1确定毛坯的制造形式 (4)1.2.2基面的选择 (4)1.2.3确定工艺路线 (4)1.2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (5)1.2.5确定切削用量 (6)1.3小结 (12)2专用夹具设计 (15)2.1对专用夹具的基本要求 ........................................................................................... .. 152.2 专用夹具设计步骤 .................................................................................................. .. 152.3钻Ф25孔夹具设计 (17)2.3.1 定位基准的选择 (17)2.3.2 定位元件的设计 (17)2.3.3 定位误差分析 (17)2.3.4 钻削力与夹紧力的计算 (18)2.3.5 钻套、钻模板及夹具体设计 (18)2.3.6夹紧装置的设计 (18)2.3.7夹具设计及操作的简要说明 (18)2.4 铣平面夹具设计 ...................................................................................................... .. 192.4.1 夹具总体方案的设计 ........................................................................................... .. 192.4.2 定位方案及定位元件的选择 ............................................................................... .. 192.4.3 夹紧方案及夹紧元件的选择 ............................................................................... .. 192.4.4 夹具的安装及对刀方案的选择和设计 (20)2.5 小结 (20)结论 ........................................................................................................ 错误！未定义书签。
毕业论文潍坊市XX花园外网工程设计XXX吉林XX工程学院城建系2008年6月毕业设计潍坊市XX花园外网工程设计学生：XXX指导教师：XXX 教授专业：建筑环境与设备工程所在系别：城建系答辩日期：200 8 年 6 月23 日目录前言 (4)摘要 (5)1 热水网路设计计算说明书 (8)1.1 设计原始资料 (8)1.2 设计步骤及内容 (8)1.2.1 热负荷计算 (8)1.2.2 确定供热系统的供热原理 (11)1.3 管网的布置及水力计算 (11)1.4 管道的防腐与保温 (13)1.6 换热站设计 (15)2 室外给水、排水网路设计计算说明书 (18)2.1 设计原始资料： (18)2.2 给水设计步骤及内容： (18)2.2.1 给水流量的确定： (18)2.2.2 给水管道的布置于敷设 (18)2.2.3 管网的水利计算 (19)2.2.4 给水附件 (20)2.3 排水管道设计步骤及内容 (20)2.3.1 管网的布置 (20)2.3.2 排水管道的计算 (20)2.4 雨水管道设计步骤及内容 (22)2.4.1 雨水量的计算 (23)2.4.2 系统设置 (23)2.4.3 雨水口 (23)2.4.4 检查井 (23)2.4.5 管道 (24)2.4.6 管材与接口 (24)2.5 小区消防设计 (25)2.5.1 设计原始资料 (25)附表附图参考资料 (37)结束语 (38)前言毕业学习设计是四年大学学习生活中最后一次重要的实践性教学环节，是学生综合运用所学全部专业知识，是处理工程实际问题的过程，是理论联系实际的一个重要阶段。
通过毕业设计，旨在使学生掌握室外热水管网，给排水管网，消防管网的基本方法和步骤，学习使用和掌握查阅手册，资料和依据国家规范进行设计，提高学生分析和解决问题的能力，从而为学习毕业后进行实际工程的设计及计算打下了必要的基础。
毕业设计是对我们大学四年理论知识与实践学习的一次总验收，通过设计可以加深对所学知识的理解，锻炼我们综合运用所学知识的能力，学会应用所学知识，解决实际问题，从而为今后的工作奠定良好的基础，做一名合格的建筑人才。
第 I 页D5市给水工程初步设计摘要：本次设计为某城市给水工程设计，设计内容主要包括三部分，即取水工程设计、给水管网设计和净水厂设计。
根据设计资料，本次只进行二水厂设计，二水厂取水河流为湘江，取水地点位于河流弯道凹岸。
根据水位变化情况，采用固定式取水构筑物。
又因月平均流量变化较大，故采用岸边式取水构筑物。
由于水厂给水管网设计的是本次设计的难点同时也是设计的重点，其计算工作量大，计算过程比较繁琐，所以采用EPA 管网平差程序进行计算，大大提高了计算速度和计算结果的精确度。
净水厂处理工艺采用常规处理，即“混凝——沉淀——过滤——消毒”。
混凝包括混合和絮凝两部分。
混合是在静态混合器中投加聚合氯化铝，絮凝设备选用折板絮凝池，选用平流沉淀池进行沉淀，过滤设备采用V 型滤池，最后投加液氯进行消毒。
经过净水厂中各处理构筑物处理后，出厂水能够达到饮用水要求。
