常见低压配电系统简介

IT、TT、TN系统简介低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。

现全面、深入总结了IT系统、TT系统、TN系统的原理、特点和适用范围，以期能对从事电气作业人员有所帮助。

首先给出定义。

根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

下面分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；发生接地故障时，对地电压升高1.73倍；220V负载需配降压变压器，或由系统外电源专供；安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

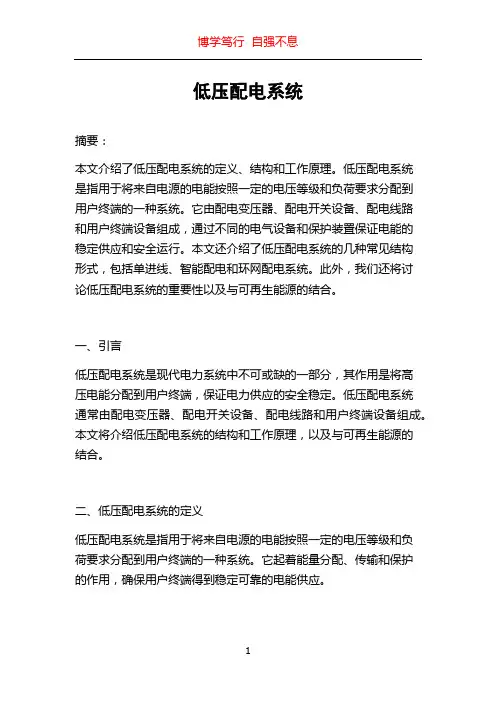

低压配电系统摘要：本文介绍了低压配电系统的定义、结构和工作原理。

低压配电系统是指用于将来自电源的电能按照一定的电压等级和负荷要求分配到用户终端的一种系统。

它由配电变压器、配电开关设备、配电线路和用户终端设备组成，通过不同的电气设备和保护装置保证电能的稳定供应和安全运行。

本文还介绍了低压配电系统的几种常见结构形式，包括单进线、智能配电和环网配电系统。

此外，我们还将讨论低压配电系统的重要性以及与可再生能源的结合。

一、引言低压配电系统是现代电力系统中不可或缺的一部分，其作用是将高压电能分配到用户终端，保证电力供应的安全稳定。

低压配电系统通常由配电变压器、配电开关设备、配电线路和用户终端设备组成。

本文将介绍低压配电系统的结构和工作原理，以及与可再生能源的结合。

二、低压配电系统的定义低压配电系统是指用于将来自电源的电能按照一定的电压等级和负荷要求分配到用户终端的一种系统。

它起着能量分配、传输和保护的作用，确保用户终端得到稳定可靠的电能供应。

三、低压配电系统的结构1. 配电变压器：配电变压器是低压配电系统中的核心设备之一，负责将高压电能变压为适合用户终端使用的低压电能。

2. 配电开关设备：配电开关设备包括开关柜、断路器等，用于控制和保护电能的分配和传输。

3. 配电线路：配电线路将电能从配电变压器传输到用户终端，包括输电线路和配电线路两部分。

4. 用户终端设备：用户终端设备包括各种电力设备和家电产品，如照明设备、电视、电脑等。

四、低压配电系统的工作原理低压配电系统的工作原理可以简单概括为电能的分配、传输和保护。

在电源输入端，将高压电能通过配电变压器变压为适合用户使用的低压电能。

然后，通过配电开关设备将电能分配到不同的电路和用户终端。

在电能传输过程中，需要根据负荷变化实时调整配电变压器和开关设备的工作状态，保证电能的供应稳定。

同时，配电线路需要经过合理的规划和布置，以减小电能传输过程中的损耗和线路电压的波动。

在用户终端，需要合理配置和选用终端设备，确保电能的有效利用和用户的安全使用。

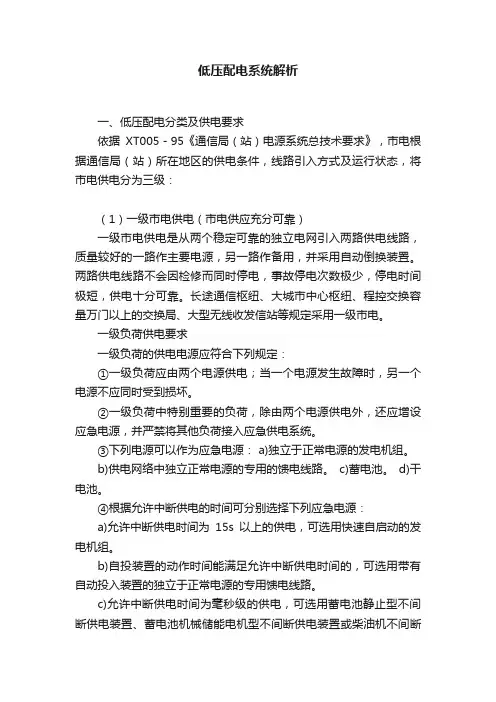

低压配电系统解析一、低压配电分类及供电要求依据XT005－95《通信局（站）电源系统总技术要求》，市电根据通信局（站）所在地区的供电条件，线路引入方式及运行状态，将市电供电分为三级：（1）一级市电供电（市电供应充分可靠）一级市电供电是从两个稳定可靠的独立电网引入两路供电线路，质量较好的一路作主要电源，另一路作备用，并采用自动倒换装置。

两路供电线路不会因检修而同时停电，事故停电次数极少，停电时间极短，供电十分可靠。

长途通信枢纽、大城市中心枢纽、程控交换容量万门以上的交换局、大型无线收发信站等规定采用一级市电。

一级负荷供电要求一级负荷的供电电源应符合下列规定：①一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。

②一级负荷中特别重要的负荷，除由两个电源供电外，还应增设应急电源，并严禁将其他负荷接入应急供电系统。

③下列电源可以作为应急电源： a)独立于正常电源的发电机组。

b)供电网络中独立正常电源的专用的馈电线路。

c)蓄电池。

d)干电池。

④根据允许中断供电的时间可分别选择下列应急电源：a)允许中断供电时间为15s以上的供电，可选用快速自启动的发电机组。

b)自投装置的动作时间能满足允许中断供电时间的，可选用带有自动投入装置的独立于正常电源的专用馈电线路。

c)允许中断供电时间为毫秒级的供电，可选用蓄电池静止型不间断供电装置、蓄电池机械储能电机型不间断供电装置或柴油机不间断供电装置。

⑤应急电源的工作时间，应按生产技术上要求的停车时间考虑。

当与自动启动的发电机组配合使用时，不宜少于10min。

某大型枢纽（2）二级市电供电（市电供应比较可靠）二级市电供电是从两个电网构成的环状网中引入一路供电线路，也可以从一个供电十分可靠的电网上引入一路供电线。

允许有计划的检修停电，事故停电不多，停电时间不长，供电比较可靠。

长途通信地区局或县局、程控交换容量在万门以上的交换局，以及中型无线收发信站，可采用二级市电。

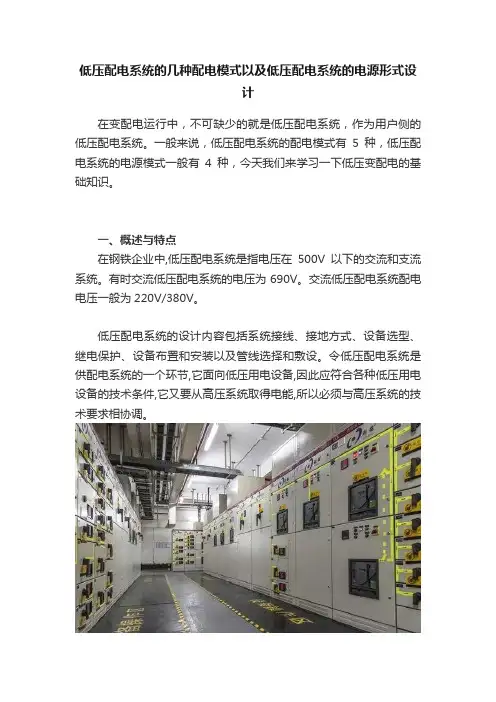

低压配电系统的几种配电模式以及低压配电系统的电源形式设计在变配电运行中，不可缺少的就是低压配电系统，作为用户侧的低压配电系统。

一般来说，低压配电系统的配电模式有5种，低压配电系统的电源模式一般有4种，今天我们来学习一下低压变配电的基础知识。

一、概述与特点在钢铁企业中,低压配电系统是指电压在500V以下的交流和支流系统。

有时交流低压配电系统的电压为690V。

交流低压配电系统配电电压一般为220V/380V。

低压配电系统的设计内容包括系统接线、接地方式、设备选型、继电保护、设备布置和安装以及管线选择和敷设。

令低压配电系统是供配电系统的一个环节,它面向低压用电设备,因此应符合各种低压用电设备的技术条件,它又要从高压系统取得电能,所以必须与高压系统的技术要求相协调。

令低压配电系统的范围是指从低压降压变压器到用电设备的电源侧端子。

今低压配电系统的用户是直接与工艺设备相关的电气设备,它的特点是:①用电设备类型和数量众多,配置分散③毖求罘罨鈐。

求熠的平衡的启动③使用者除重要的或有特殊要求的低压配电室,有电工值班外,大多数的无人值班(由电工定时巡查)或由非电工代管(如水泵站操作工带管)。

④自然环境较差。

钢铁企业的车间内外多数属高温髙湿、多尘环境,有些场所属防火,防腐蚀,防爆等环境。

二、低压配电系统的构划构划系统有很多因数,原则上按分系统和分层次来拟定配电系统分系统一般低压配电系统可分为若干个系统。

每个系统可以是一个配电箱、一组低压配电柜或者是一组MCC柜。

（1）按对电源要求组合分系统有:各种电源各自构成分系统,如若所需投资不太大,将对生产运行带有很大方便,对保证安全生产是有利的。

如果有些负荷很小,则将工作特点相近的(如仪表电源与控制电源) 合成一个分系统。

电弧焊接机不应与电气照明或电子设备共系统。

又如容易产生接地故障的角钢型起重机滑触线电源不宜与主要生产线上用电设备共系统。

不同时工作的用电设备,不应合入同一分系统。

低压配电系统低压配电系统是一种广泛应用于各个领域的电力分配系统。

它主要是指用于将高压电变压为低压电并分发给各个用户的系统。

在工业、商业和住宅领域中，低压配电系统起着至关重要的作用。

低压配电系统由多个组件组成，包括变压器、配电柜、电缆、保护装置以及相应的控制设备。

变压器是低压配电系统的核心设备，它将高压电转换为适用于用户设备的低压电。

配电柜用于将电能分发到各个用户点，而电缆则负责输送电能。

保护装置是为了确保低压配电系统安全运行，它可以监测电流、电压等参数，并在出现异常情况时采取相应的保护措施。

控制设备则用于对低压配电系统进行监控和控制。

低压配电系统的作用不仅仅是将电力分配给用户，它还能够提供对电能的质量进行监测和控制的功能。

通过控制设备的监测，可以实时检测电流、电压等参数的波动情况，并及时采取措施来保证电能的供应质量。

这对于工业生产和商业领域来说尤为重要，因为他们对电能质量的要求较高。

低压配电系统的安全性也是非常重要的因素。

因为低压配电系统的工作电压相对较低，所以在设计和安装过程中，需要考虑到各种潜在的危险，确保用户和设备的安全。

配电柜和保护装置的设计要合理，能够抵抗电弧、过载等电力故障的影响，以减少安全事故的发生。

低压配电系统的可靠性也是需要重视的方面。

因为低压配电系统是供电网络的最后一道防线，所以它的可靠性直接影响到供电的连续性。

因此，在设计和施工过程中，要选择优质的设备和材料，并严格遵守相关标准和规范，以确保低压配电系统的长期稳定运行。

低压配电系统的改进和创新一直是电力领域的研究热点之一。

随着新能源技术的发展和应用，低压配电系统也面临着新的挑战和机遇。

如何更好地适应分布式能源的接入、优化能源利用和提高电力质量等问题，都需要不断地进行研究和实践。

总的来说，低压配电系统在电力供应中起着重要的作用。

它不仅是将高压电转化为低压电并分配给用户的关键环节，还能提供对电能的质量监测和控制。

因此，在设计、施工和运行过程中，都需要高度重视安全、可靠性和效率等方面的要求，以确保连续稳定的电力供应。

低压配电系统TN、TT、IT的⽐较根据现⾏的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即TN、TT、IT三种形式。

其中，第⼀个⼤写字母T表⽰电源变压器中性点直接接地；I则表⽰电源变压器中性点不接地（或通过⾼阻抗接地）。

第⼆个⼤写字母T表⽰电⽓设备的外壳直接接地，但和电⽹的接地系统没有联系；N表⽰电⽓设备的外壳与系统的接地中性线相连。

TN系统：电源变压器中性点接地，设备外露部分与中性线相连。

TT系统：电源变压器中性点接地，电⽓设备外壳采⽤保护接地。

IT系统：电源变压器中性点不接地（或通过⾼阻抗接地），⽽电⽓设备外壳电⽓设备外壳采⽤保护接地。

1、TN系统电⼒系统的电源变压器的中性点接地，根据电⽓设备外露导电部分与系统连接的不同⽅式⼜可分三类：即TN—C系统、TN—S系统、TN—C—S系统。

下⾯分别进⾏介绍。

1.1、TN—C系统其特点是：电源变压器中性点接地，保护零线（PE）与⼯作零线（N）共⽤。

（1）它是利⽤中性点接地系统的中性线（零线）作为故障电流的回流导线，当电⽓设备相线碰壳，故障电流经零线回到中点，由于短路电流⼤，因此可采⽤过电流保护器切断电源。

TN—C系统⼀般采⽤零序电流保护；（2）TN—C系统适⽤于三相负荷基本平衡场合，如果三相负荷不平衡，则PEN线中有不平衡电流，再加⼀些负荷设备引起的谐波电流也会注⼊PEN，从⽽中性线N带电，且极有可能⾼于50V，它不但使设备机壳带电，对⼈⾝造成不安全，⽽且还⽆法取得稳定的基准电位；（3）TN—C系统应将PEN线重复接地，其作⽤是当接零的设备发⽣相与外壳接触时，可以有效地降低零线对地电压。

由上可知，TN-C系统存在以下缺陷：（1）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。

当三相负载严重不平衡时，触及零线可能导致触电事故。

（2）通过漏电保护开关的零线，只能作为⼯作零线，不能作为电⽓设备的保护零线，这是由于漏电开关的⼯作原理所决定的。

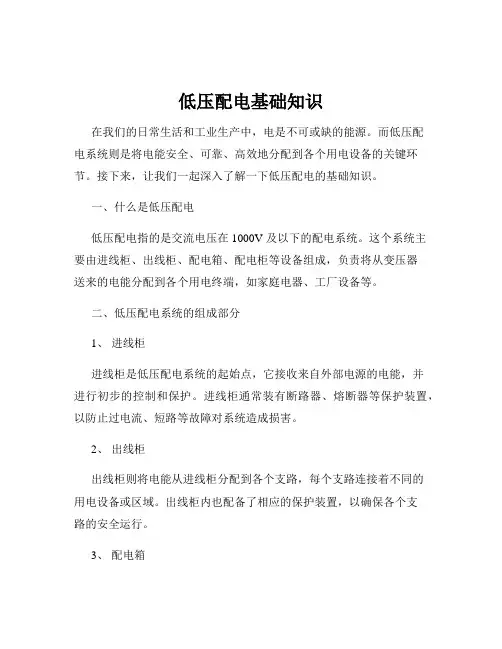

低压配电基础知识在我们的日常生活和工业生产中，电是不可或缺的能源。

而低压配电系统则是将电能安全、可靠、高效地分配到各个用电设备的关键环节。

接下来，让我们一起深入了解一下低压配电的基础知识。

一、什么是低压配电低压配电指的是交流电压在 1000V 及以下的配电系统。

这个系统主要由进线柜、出线柜、配电箱、配电柜等设备组成，负责将从变压器送来的电能分配到各个用电终端，如家庭电器、工厂设备等。

二、低压配电系统的组成部分1、进线柜进线柜是低压配电系统的起始点，它接收来自外部电源的电能，并进行初步的控制和保护。

进线柜通常装有断路器、熔断器等保护装置，以防止过电流、短路等故障对系统造成损害。

2、出线柜出线柜则将电能从进线柜分配到各个支路，每个支路连接着不同的用电设备或区域。

出线柜内也配备了相应的保护装置，以确保各个支路的安全运行。

3、配电箱配电箱一般安装在建筑物内的不同位置，如楼层、房间等，用于将电能进一步细分并分配给具体的用电设备。

配电箱内通常有小型断路器、漏电保护器等。

4、配电柜配电柜是一种大型的配电设备，通常用于工业场所或大型建筑物，能够容纳更多的电气元件和更复杂的配电回路。

5、母线母线是用于传输电能的导体，它将电能从进线柜传输到各个出线柜和配电箱。

6、电缆和电线电缆和电线是连接各个电气设备的导线，它们负责将电能输送到具体的用电设备。

三、低压配电系统的主要设备1、断路器断路器是一种能够在电路中出现过载、短路等故障时自动切断电路的保护装置。

它分为空气断路器、塑壳断路器等不同类型，根据不同的使用场合和电流容量进行选择。

2、熔断器熔断器通过熔断自身来切断电路，起到保护作用。

它具有结构简单、成本低等优点，但只能一次性使用。

3、接触器接触器用于频繁地接通和断开电路，通常用于控制电动机等设备的启动和停止。

4、继电器继电器是一种根据输入信号来控制电路通断的电器元件，它可以实现逻辑控制和信号转换等功能。

5、漏电保护器漏电保护器能够检测电路中的漏电电流，并在漏电电流超过设定值时迅速切断电路，以保护人身安全。

详解什么是低压配电系统低压配电系统由配电变电所（通常是将电网的输电电压降为配电电压）、高压配电线路（即1千伏以上电压）、配电变压器、低压配电线路（1千伏以下电压）以及相应的控制保护设备组成。

.一般包括：进线柜、电容补偿柜、联络柜、出线柜等主要设备。

低压柜变压器段：变压器→进线柜→无功补偿柜→母联柜→出线柜。

二、低压配电系统主要的设备（1）低压进线柜1. 进线柜，就是从外部引进电源的开关柜。

一般是从供电网引入10kV电源，10kV电源经过开关柜将电能送到10kV母线，这个开关柜就是进线柜。

（2）出线柜出线柜，就是从母线分配电能的开关柜。

从10kV母线经开关柜送至电力变压器，这个开关柜就是10kV的出线柜之一。

在变压器低压侧安装出口开关柜，将电能经此开关柜送至低压母线，再在低压侧安装若干台低压开关柜，将电能送到各用电处。

这些低压开关柜都是出线柜。

35—110kV及以上电压等级的变电站，进线柜均所指为变压器低压（10kV）开关柜。

即由变压器低压侧输出连接至10kV母线的初始端的第一个柜：称为进线柜，也称为变低进线柜。

进线柜为负荷侧的总开关柜，该柜担负着整段母线所承载的电流，由于该开关柜所联接的是主变与低压侧负荷输出，就显其作用的重要所在。

在继电保护方面当主变低压侧母线或断路器发生故障时，要靠变压器低压侧的过流保护跳开进线柜开关来切除故障。

低压侧母线故障要也靠主变压器低压侧的后备保护来切除进线柜开关。

变压器差动保护动作也切除变压器低压侧断路器即进线柜。

3. 起隔离、分断、保护、监测、控制主电路供电质量、安全作用。

（3）电容补偿柜1. 电容补偿柜的作用是平衡设备感性负载，提高功率因数，以提升设备的利用率。

为了改善电网功率因数低下带来的能源浪费和这些不利供电生电容补偿柜产的因素，必须使电网功率因数得到有效的提高。

但显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。

合理的办法就是在需要无功功率的地方产生无功功率，即增加无功功率补偿设备与装置。

低压配电几种常见的通用接地系统1．TN-C系统TN-C系统被称之为三相四线系统，属保护接零。

该系统中性线N与保护接地PE合二为一，通称PEN线。

这种接地系统虽然对接地故障灵敏度高，线路经济简单，但是它只适合用于三相负荷较平衡的场所。

智能化大楼内，单相负荷所占比重较大，难以实现三相负荷平衡，PEN线的不平衡电流加上线路中存在着的由于荧光灯、晶闸管(可控硅)等设备引起的高次谐波电流，在非故障情况下，会在中性线N上叠加，使中性线N电压波动，且电流时大时小极不稳定，造成中性点接地电位不稳定漂移。

这不但会使设备外壳(与PEN线连接)带电，对人身不安全，而且也无法取到一个合适的电位基准点，精密电子设备无法准确且可靠地运行。

因此，TN-C接地系统不能作为智能化建筑的接地系统。

2．TN-C-S系统TN-C-S系统由两个接地系统组成。

第一部分是TN-C系统，第二部分是TN-S系统，分界面在N线与PE线的连接点处。

该系统一般用在建筑物的供电由区域变电所引来的场所。

进户之前采用TN-C系统，进户处做重复接地，进户后变成TN-S系统。

TN-C系统前面已做过分析。

TN-S系统的特点是：中性线N与保护接地线PE在进户时共同接地后，不能再有任何电气连接。

该系统中，中性线N常会带电，保护接地线PE没有电的来源。

PE线连接的设备外壳及金属构件在系统正常运行时始终不会带电。

因此，TN-S接地系统明显提高了人和物的安全性。

同时，只要我们采取接地引线，各自都从接地体一点引出，选择正确的接地电阻值使电子设备共同获得一个等电位基准点，那么TN-C-S系统就可以作为智能型建筑物的一种接地系统。

3．TN-S系统TN-S是一个三相四线加PE线的接地系统。

通常建筑物内设有独立变配电所时，进线采用该系统。

TN-S系统的特点是：中性线N与保护接地线PE除了在变压器中性点共同接地外，两线不再有任何的电气连接。

中性线N是带电的，而PE线不带电。

该接地系统完全具备安全和可靠的基准电位。
