家庭电路初中物理
家庭电路是初中物理中的一个重要内容。

以下是有关家庭电路的一些基本知识点：
1. 家庭电路通常由电源、开关、负载和导线组成。

电源可以是电池或电力公司提供的电源。

开关用于控制电路的通断。

负载是电路中的用电设备，如灯泡、电视机等。

导线用于连接各个元件，常用的导线材料有铜和铝。

2. 家庭电路中常用的电路连接方式有两种：并联和串联。

在并联连接中，各个负载并行连接在一起，它们之间的电压相同，而电流可以分流。

在串联连接中，各个负载依次串联连接，它们之间的电流相同，而电压可以分压。

3. 家庭电路中的负载通常通过开关控制。

当开关关闭时，电路断开，负载不通电；当开关打开时，电路闭合，负载通电。

4. 家庭电路中的安全问题需要引起关注。

使用家居电器时，应注意遵循正确的用电规范，如不过载使用插座、不在潮湿环境下使用电器等。

此外，家庭电路中常配备有保险丝或漏电保护器，用以提供过载和漏电保护。

这些是关于家庭电路的一些基本概念，希望有所帮助。

家庭电路识点一家庭电路的组成如下图所示家庭电路的基本组成依次是：①进户线②电能表③总开关④保险装置⑤插座⑥电灯⑦开关①低压进户线：给用户提供电压的线路，两条输电线，一条叫零线，另一条叫火线，火线和零线之间的电压为220V，零线与大地之间没有电压，大地与火线之间电压为220V②电能表：测量用户在一段时间内消耗电能的仪表通常装在户外干路上，在电能表的铭牌上标有额定电压值和允许通过的最大电流值，家庭电路中使用的电能表，额定电压为220V，允许通过的最大电流不得小于家庭用电时的最大电流。

③总开关：一般是闸刀开关，安在干路上，控制整个电路的通与断，以便检测电路更换设备。

④保险装置：常见的保险装置有老式的保险盒、自动空气开关和漏电保护器等。

保险盒内装有保险丝，保险丝由电阻较大，熔点较低的材料制成的，当电路中电流过大时，保险丝熔断，切断电路。

⑤插座：用来接可移动的用电器，应并联在电路中，插座可分为两孔插座和三孔插座。

在插座和插头上，用字母“V”表示零线，“L”表示火线、“E”表示地线。

接线方法：两孔插座接法为“左零右火”三孔插座为左零右火上地。

⑥用电器：电路中所接的用电器，需要独立工作，应该并联在电路中。

利用电能工作，将电能转化为其他形式能。

⑦开关：控制用电器通断，与用电器串联且串联在火线上，断火不断零。

知识点二零线与火线的识别1．方法：使用测电笔时，手应接触笔尾金属体，笔尖接触被测的导线，如果氖管发光，表示接触的是火线，若氖管不发光，表示接触的是零线。

试电笔的原理：火线与地之间有220V电压，正常使用试电笔时，若笔尖接触火线，则在试电笔和人体上有220V电压，所以有电流通过氖管和人体，使氖管发光。

由于试电笔中的电阻很大，上百万欧，所以电流很小，对人体没有伤害而零线与地之间没有电压，所以氖管不发光。

知识点三触电及漏电保护1．触电：触电是指一定强度的电流通过人体所引起的伤害事故。

2．触电原因：人体是电阻，电阻约为几千欧，当人体的不同部位分别接触到火线相连的带电体和与零线(或大地)接触就会有电流通过人体，当电流超过一定值就会对人身造成危害。

在中学物理的家庭电路部分，通常涉及到一些基础的电路知识。

以下是一些中考物理中可能涉及的关于家庭电路的知识点：
1. 电路基础概念：
-电流、电压、电阻的基本概念。

-串联电路和并联电路的区别。

2. 电流、电压、电阻的关系：
- Ohm定律：U = IR，即电压等于电流乘以电阻。

-理解电流、电压、电阻之间的定量关系。

3. 家庭电路的组成：
-了解家庭电路中的电源、导线、电器设备和开关等基本组成部分。

4. 安全用电知识：
-掌握正确使用插座和插头的方法。

-了解电器设备的功率和用电安全。

5. 并联电路和串联电路：
-理解并联电路和串联电路的概念。

-掌握并联电路和串联电路的基本特点。

6. 电流的测量：
-使用安培表对电路中的电流进行测量。

-理解电流表的连接方式。

7. 电阻的测量：
-使用欧姆表对电阻进行测量。

-理解欧姆表的连接方式。

8. 发光二极管（LED）：
-了解LED的基本工作原理。

-知道LED在电路中的应用。

9. 家庭电路的问题解决：
-掌握常见电路问题的排除方法，如短路、断路等。

10. 电功率和能量消耗：
-了解电功率的概念和计算方法。

-知道电器设备的能量消耗与使用时间的关系。

这些知识点是中学物理中涉及到家庭电路的基础内容。

在学习过程中，理论知识的学习通常会结合一些实际的实验，以便学生更好地理解和应用这些概念。

初中物理家庭电路知识点归纳总结家庭电路对于现代人来说是一个十分常见的概念。

我们的家庭中的电视、冰箱、洗衣机等电器设备都依赖于电路供电。

因此，了解家庭电路的基本知识对我们日常生活中的用电安全至关重要。

本文将对初中物理课程中涉及的家庭电路知识点进行归纳总结。

一、电路的基本概念1. 电路的定义：电路是指电流在电器设备中的一条完整路径。

2. 电路的组成部分：电源、导体和负载。

电源提供电流，导体传导电流，负载消耗电流的能量。

3. 闭合电路与断开电路：闭合电路是指电流能够流通的电路，断开电路是指电流无法流通的电路。

二、电流与电压1. 电流的定义：电流是指电荷通过导体的量度，单位是安培（A）。

2. 电流的表达式与测量：电流的表达式为I = Q / t，其中I表示电流，Q表示通过导体的电荷量，t表示通过导体的时间。

电流可以通过电流表来测量。

3. 电压的定义：电压是指电流在电路中流动时所具有的能量，单位是伏特（V）。

4. 电压的表达式与测量：电压的表达式为V = W / Q，其中V表示电压，W表示电路中的电能，Q表示通过电路的电荷量。

电压可以通过电压表来测量。

三、串联电路与并联电路1. 串联电路：串联电路是指电流依次通过电器设备的电路。

在串联电路中，电流保持不变，电压分配不均。

2. 并联电路：并联电路是指电流分别通过电器设备的电路。

在并联电路中，电流分配不均，电压保持不变。

四、电阻与电阻率1. 电阻的定义：电阻是指阻碍电流通过导体的程度，单位是欧姆（Ω）。

2. 电阻的表达式与计算：电阻的表达式为R = V / I，其中R表示电阻，V表示电压，I表示电流。

电阻可以通过电阻计进行测量。

3. 电阻率的定义：电阻率是指单位长度和单位截面积的物质导体的电阻。

4. 电阻率的影响因素：温度和材料类型是影响电阻率的重要因素。

五、安全用电知识1. 安全用电的原则：安全用电应遵循“用电有度、防范电击、杜绝火灾、确保泄漏电流及时得到保护”的原则。

教案：家庭电路教学目标：1. 了解家庭电路的组成和连接方式。

2. 了解家庭电路各组成部分的作用。

3. 了解三线插头与漏电保护器和安全用电的关系。

教学重点：1. 知道家庭电路的组成。

2. 了解家庭电路的连接。

教学难点：1. 通过实验了解家庭电路及各部分的作用。

教学准备：1. 实验器材：插座、电灯、开关、电线、试电笔、漏电保护器等。

2. 教学工具：PPT、黑板、粉笔等。

教学过程：一、导入（5分钟）1. 引导学生思考：生活中我们经常使用电器，那么你们知道家庭电路是由哪些部分组成的吗？2. 学生回答，教师总结：家庭电路由进户线、电能表、总开关、保险装置、插座、电灯与开关等组成。

二、自主学习（5分钟）1. 请学生翻到教材第93页，自主学习家庭电路的组成和连接方式。

2. 学生阅读教材，教师巡回指导。

三、课堂讲解（15分钟）1. 讲解家庭电路的组成：进户线、电能表、总开关、保险装置、插座、电灯与开关等。

2. 讲解家庭电路的连接方式：各用电器和插座间是并联的，总开关控制整个电路。

3. 讲解三线插头与漏电保护器和安全用电的关系。

四、实验操作（15分钟）1. 引导学生分组进行实验，观察插座、电灯、开关等的连接方式。

2. 学生动手操作，教师巡回指导。

五、课堂练习（10分钟）1. 请学生用试电笔判断火线和零线。

2. 学生操作，教师点评。

六、总结与反思（5分钟）1. 请学生总结本节课所学内容：家庭电路的组成、连接方式以及三线插头与漏电保护器和安全用电的关系。

2. 学生总结，教师点评。

教学反思：本节课通过引导学生思考、自主学习、课堂讲解、实验操作、课堂练习、总结与反思等环节，使学生了解了家庭电路的组成、连接方式以及三线插头与漏电保护器和安全用电的关系。

在实验操作环节，学生动手操作，增强了实践能力。

在课堂练习环节，学生用试电笔判断火线和零线，提高了安全用电的意识。

总体来说，本节课达到了预期的教学目标。

但在教学过程中，要注意加强学生的安全用电教育，强调实验操作的安全性。

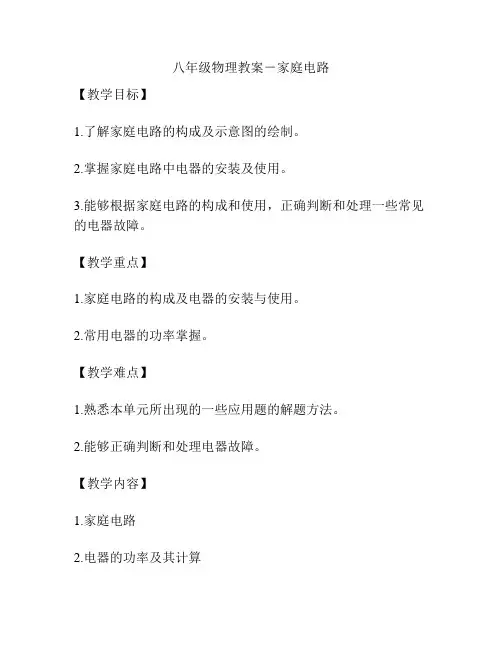

八年级物理教案－家庭电路【教学目标】1.了解家庭电路的构成及示意图的绘制。

2.掌握家庭电路中电器的安装及使用。

3.能够根据家庭电路的构成和使用，正确判断和处理一些常见的电器故障。

【教学重点】1.家庭电路的构成及电器的安装与使用。

2.常用电器的功率掌握。

【教学难点】1.熟悉本单元所出现的一些应用题的解题方法。

2.能够正确判断和处理电器故障。

【教学内容】1.家庭电路2.电器的功率及其计算【教学过程】一、引入新课1.让学生观察身边的电器、电线、插头等，在前期先让学生作一个小调查，到家庭中进行实地探究，了解一些家庭中使用的电器以及它们之间的连接方式等。

2.谈论电器产生的好处和危害，引导学生认识到对电器的安全使用和管理的重要性。

二、传授知识1.家庭电路（图1）1.交流电电路的组成（图2）2.安装电器注意事项（1）把插座插头插牢，插头不应插反。

（2）插头插在插座上，要将手擦干净，不能在插座周围乱摸。

（3）安装电器时，不要将电线连接过紧，以免钢丝在拧紧时捏断电线，还要注意电线接头的可靠性。

（4）电器长期使用后应及时检查电线插头与插座的接触是否良好，如接触不良则应更换。

3.电器功率和电量（1）电器功率：电器在单位时间内消耗电的多少，用单位瓦表示。

（2）电费的计算，用电量 = 电力 ×时间。

三、深化拓展1.电器。

同学们可以把自己家里使用的一些电器汇总到一起，大家平时使用的电器功率有哪些，一天中有多长时间使用它们。

2.完成作业：练习册的有关题目。

四、课堂小结1.本课程我们学习了家居电路的基本构造、电器的安装及使用，以及家庭中的一些安全知识。

2.在实践中我们要做好电器的安全使用，知道如何判断故障的产生并对故障进行处理。

【教学反思】本节课我们主要介绍了家庭电路的构造和电器的安装以及电量和电器功率的计算。

对于对家庭电路不了解的同学来说，这一堂课可以给他们一个全面认识家庭电路的机会，学生们还可以通过听讲、上机操作和练习等方式掌握家庭电路中电器的使用方法、熟悉一些解题方法和如何正确判断和处理一些常见的电器故障。

初中物理《家庭电路》练习题（附答案）1、家庭电路的基本组成【知识积累】（1）基本组成部分：由两根进户线、电能表、总开关、保险装置、用电器、插座、导线等组成。

（2）连接顺序：进户线→电能表→总开关→保险装置→用电器及其插座。

（3）家庭电路中各部分的安装特点①进户线：通常有两根，即火线和零线，它们之间的电压一般为220V②电能表：串联在干路中，安装在进户线之后③总开关：串联在干路中，安装在电能表之后④保险装置：串联在干路中，安装在总开关之后⑤插座：并联在电路中⑥用电器：并联在电路中⑦开关：与所控制的用电器串联，接在火线与用电器之间【典型习题】【练习1】我国的家庭电路有两根进户线，都是从低压输电线上引下来的。

一根叫零线，一根叫_______，两根进户线之间有________V的电压。

一般情况下，对人体安全的电压不高于_______V。

【练习2】下图中的家庭电路元件，连接顺序正确的是（）2、火线与零线【知识积累】（1）特点：进户的两条输电线中，一条叫做端线，俗称火线，用L表示，另一条叫做零线，用N表示。

火线与零线之间的电压是220V（与大地之间的电压也为220V），零线在入户之前和大地相连，因此零线与大地之间的电压为零。

（2）辨别工具：试电笔（测电笔、电笔）。

试电笔：（1）作用：①辨别火线和零线；②检查电气设备的外壳是否带电。

（2）种类：①钢笔式；②螺丝刀式。

（3）构造：笔尾金属体、笔尖金属体、氖管、电阻（4）用法：①使用试电笔时，人手要接触金属笔卡或金属帽（即笔尾金属体），用笔尖接触被测的导线，此时绝不允许用手或身体其他部分接触笔尖金属体。

②如果被测导线为火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合回路，氖管会发光。

如果被测导线是零线，零线与大地相连，氖管中不会有电流，不会发光。

【典型习题】【练习1】下列说法正确的是（）A.电饭煲的电流约为0.3AB.一节干电池的电压是2VC.家用空调的电流约为100AD.家庭电路的电压为220V3、三线插头和漏电保护器【知识积累】三线插头：（1）接线原理：如1图所示，三个插脚与用电器相连。
