消防炮集中控制柜

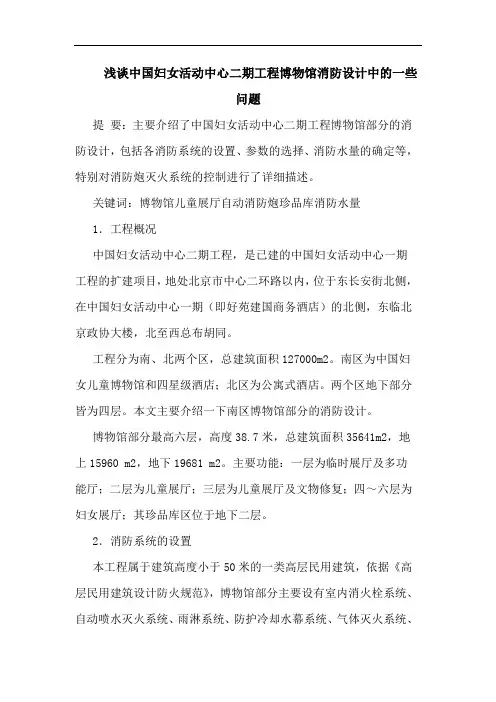

浅谈中国妇女活动中心二期工程博物馆消防设计中的一些问题提要：主要介绍了中国妇女活动中心二期工程博物馆部分的消防设计，包括各消防系统的设置、参数的选择、消防水量的确定等，特别对消防炮灭火系统的控制进行了详细描述。

关键词：博物馆儿童展厅自动消防炮珍品库消防水量1．工程概况中国妇女活动中心二期工程，是已建的中国妇女活动中心一期工程的扩建项目，地处北京市中心二环路以内，位于东长安街北侧，在中国妇女活动中心一期（即好苑建国商务酒店）的北侧，东临北京政协大楼，北至西总布胡同。

工程分为南、北两个区，总建筑面积127000m2。

南区为中国妇女儿童博物馆和四星级酒店；北区为公寓式酒店。

两个区地下部分皆为四层。

本文主要介绍一下南区博物馆部分的消防设计。

博物馆部分最高六层，高度38.7米，总建筑面积35641m2，地上15960 m2，地下19681 m2。

主要功能：一层为临时展厅及多功能厅；二层为儿童展厅；三层为儿童展厅及文物修复；四～六层为妇女展厅；其珍品库区位于地下二层。

2．消防系统的设置本工程属于建筑高度小于50米的一类高层民用建筑，依据《高层民用建筑设计防火规范》，博物馆部分主要设有室内消火栓系统、自动喷水灭火系统、雨淋系统、防护冷却水幕系统、气体灭火系统、自动消防炮灭火系统等。

3．室内消火栓系统本建筑室内消火栓用水量25l/s，火灾延续时间为3小时。

室内消火栓系统采用临时高压制，管道在室内布置成环，消火栓箱采用薄型单栓带灭火器箱组合式消防柜，内配有口径65mm栓口一个，水龙带长25m，水枪口径19mm；同时配有消防卷盘：栓口口径25mm，软管长25m，水枪口径6.0mm。

四层以下消火栓采用减压稳压消火栓，栓口压力约为0.30mpa。

各消火栓箱内配有消防启泵按钮。

需要注意的是，采用薄型消火栓箱，其栓口应为旋转型，旋转部位的防渗漏结构最好采用不锈钢等防锈蚀的材质。

否则，由于长期不使用，会造成旋转部位锈死，不便使用。

消防炮系统组成及工作原理1 前言在现代化的城市建设中，消防炮系统是非常重要的一部分，它可以迅速响应火灾并展开灭火救援工作。

随着现代科技的发展，消防炮系统不断革新升级，成为了更加高效、智能的消防系统。

本文将详细介绍消防炮系统的组成以及工作原理。

2 组成消防炮系统一般由水泵、水泵控制柜、集中控制柜、水枪、水带等组成。

下面我们分别了解一下这些组成部分的作用。

2.1 水泵水泵是整个消防炮系统的核心部件，其作用就是将蓄水池、自动喷水灭火系统缓冲池等消防水源抽取到水泵控制柜内。

水泵必须能满足消防系统的流量、压力需求。

2.2 水泵控制柜水泵控制柜是水泵动力控制的核心部件，它可以自动控制消防水泵的启停状态，控制消防车辆输水的流量和压力，管理自动消防泵房及水源，进行消防水流灭火备份。

当水泵运行时，水泵控制柜能够监控电机电流、电压、排水负荷等参数，并可实现自动报警、自检和记忆。

2.3 集中控制柜集中控制柜是消防炮系统的心脏，它控制着所有的水带和水枪进行开关，实现消防水源的集中管理。

通过中央控制柜可以对消防水源进行全方位的自动控制和智能管理，实现据点式水源自动切换，确保供水可靠性。

2.4 水枪和水带水枪和水带是消防炮系统中最为实用的工具，它们的作用是将消防水源送入到火灾现场，在需要时进行灭火救援工作。

3 工作原理消防炮系统是由水泵控制柜、集中控制柜、水枪、水管等配件组成的，它的工作原理是通过一系列复杂的控制和调整实现各个组件之间的协作，从而保证了消防炮系统的外来出水和用水的正常和安全。

一般工作流程如下：3.1 水源准备消防炮系统的水源可以是蓄水池、水井、相邻街区的水源等。

在火灾发生的第一时间，消防员需要调查现场并立即启动消防炮系统的相关部分，使其供水。

对于火灾规模较大、面积较广的场合，消防员需要及时开启水泵将水源送入到消火栓的供水管网中。

3.2 消火消防炮系统的水枪、水带可以将水源送到火场进行消防。

在消防车或者消防栓上连接的水枪和水带可以实现消防人员与火场的直接接触，而通过水枪和水带合作可以更好地控制消防水源的流量和水压，从而降低灾害扩大的概率。

消防水炮的射程和流量是其主要性能 指标，直接影响灭火效果。
消防水炮有多种类型，包括固定式、 移动式和自动式，根据不同的灭火需 求选择合适的消防水炮。
消防水炮的操作简单，只需打开水源 和电源，调整水炮的角度和高度，即 可进行灭火。
消防泵
01
02
03
04
消防泵是消防炮灭火系统中的 重要组成部分，用于提供水源
日常检查：定期检查消防炮的外观、管路和水源连接，确保没有损坏或 泄漏。
消防炮灭火系统的安装与维护 安装步骤与注意事项
01
02
03
清洁和润滑
定期清洁和润滑消防炮的 转动部位，以保持其正常 运转。
定期测试
定期对消防炮进行测试运 行，确保其正常工作。
保养建议
根据制造商的推荐，定期 更换磨损部件和进行全面 保养。
护、短路保护等。
控制柜的设计应简单易懂，方 便操作人员进行操作和维护。
控制柜应具备高可靠性和稳定 性，以确保在火灾发生时能够 正常运转，保障灭火工作的顺 利进行。
03 消防炮灭火系统的应用场景
CHAPTER
大型商场
01
商场内存在大量的可燃物，如家 具、装饰材料、衣物等，一旦发 生火灾，火势蔓延迅速，危害极 大。
06 消防炮灭火系统的未来发展与展望
CHAPTER
技术创新与改进方向
智能探测与定位技术
利用先进传感器和算法，实现快速、 准确地探测火源并定位，提高灭火效 率。
高效喷射技术
遥控与自动化控制
实现消防炮的远程控制和自动化操作， 减少人工干预，提高响应速度。
研发新型喷嘴和流体动力学设计，以 增加灭火剂的覆盖范围和穿透力。
02
消防炮灭火系统能够快速扑灭火 灾，控制火势蔓延，保障人员安 全疏散，减少财产损失。

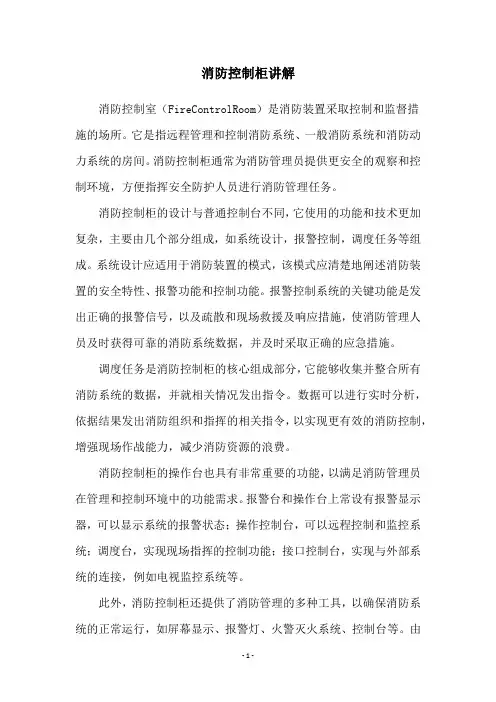

消防控制柜讲解消防控制室（FireControlRoom）是消防装置采取控制和监督措施的场所。

它是指远程管理和控制消防系统、一般消防系统和消防动力系统的房间。

消防控制柜通常为消防管理员提供更安全的观察和控制环境，方便指挥安全防护人员进行消防管理任务。

消防控制柜的设计与普通控制台不同，它使用的功能和技术更加复杂，主要由几个部分组成，如系统设计，报警控制，调度任务等组成。

系统设计应适用于消防装置的模式，该模式应清楚地阐述消防装置的安全特性、报警功能和控制功能。

报警控制系统的关键功能是发出正确的报警信号，以及疏散和现场救援及响应措施，使消防管理人员及时获得可靠的消防系统数据，并及时采取正确的应急措施。

调度任务是消防控制柜的核心组成部分，它能够收集并整合所有消防系统的数据，并就相关情况发出指令。

数据可以进行实时分析，依据结果发出消防组织和指挥的相关指令，以实现更有效的消防控制，增强现场作战能力，减少消防资源的浪费。

消防控制柜的操作台也具有非常重要的功能，以满足消防管理员在管理和控制环境中的功能需求。

报警台和操作台上常设有报警显示器，可以显示系统的报警状态；操作控制台，可以远程控制和监控系统；调度台，实现现场指挥的控制功能；接口控制台，实现与外部系统的连接，例如电视监控系统等。

此外，消防控制柜还提供了消防管理的多种工具，以确保消防系统的正常运行，如屏幕显示、报警灯、火警灭火系统、控制台等。

由于消防控制柜具有完善的故障检测和安全管理能力，在火灾预防工作中得到了广泛应用。

总之，消防控制柜是一种消防装置自动化管理平台，采用最新的技术和设计，可以有效地提高消防安全水平，联网功能可以实现远程控制和管理，在消防应急和预防工作中发挥着重要作用。
