2024年电力电子学知识点总结电力电子学是研究将电力进行控制、转换和处理的一门学科。
它广泛应用于电力系统、电气驱动和电力供应等领域。
随着科技的不断发展和创新,电力电子学也在不断演进。
以下是2024年电力电子学的一些重要知识点总结。
1.功率半导体器件:功率半导体器件是电力电子学的基础。
常见的功率半导体器件包括晶闸管、IGBT、MOSFET等。
这些器件具有耐高电压、高电流和高温等特点,可以实现高效的功率转换和控制。
2.开关电源:开关电源是一种将电能进行高效转换和稳定输出的电源系统。
常见的开关电源拓扑结构包括脉冲宽度调制(PWM)控制的单端和双端开关电源,以及谐振开关电源。
开关电源具有高效率、体积小和重量轻的特点,被广泛应用于计算机、通信和工业控制等领域。
3.交流调压:交流调压是将交流电能转换为直流电能的过程。
常见的交流调压技术包括整流和逆变。
整流将交流电转换为脉动的直流电,而逆变将直流电转换为交流电。
交流调压技术被广泛应用于电力系统的输电和配电、电动车充电和可再生能源发电等领域。
4.电力因数校正:电力因数是交流电中有功功率与视在功率之比。
电力因数校正是通过电力电子技术改善电力系统的功率因数。
常见的电力因数校正技术包括有源功率因数校正和无源功率因数校正。
电力因数校正可以提高电力系统的效率、减少系统的损耗,并符合电力系统的标准和规范。
5.电力质量控制:电力质量是指电力系统中电压、电流和频率等参数的稳定性和纯净度。
电力质量控制是通过电力电子技术实现对电力质量的监测、调节和保护。
常见的电力质量控制技术包括谐波滤波、电压调节和无功补偿。
电力质量控制可以提高电力系统的稳定性,减少电力中的谐波和干扰,并保证电力设备的正常运行。
6.电力电子与可再生能源:可再生能源包括太阳能、风能、水能等,它们是未来能源发展的重要方向。
电力电子技术在可再生能源的发电、转换和集成方面发挥着重要作用。
通过电力电子技术,可以实现可再生能源与电力系统的无缝连接,提高能源的利用效率和系统的稳定性。
2024年电力电子学知识点总结____年电力电子学知识点总结一、概述电力电子学是研究电力系统中电能的调控、转换和控制的学科。
它涵盖了电力电子器件、电力电子电路、电力电子控制和电力电子系统等方面的内容。
随着电力系统结构的演进和新技术的引入,电力电子学的研究也在不断更新和发展。
二、电力电子器件1. 功率半导体器件功率半导体器件是电力电子学中最基础的组成部分。
在____年,功率半导体器件将会有以下几个重要的发展趋势:- 高性能:功率半导体器件的集成度、耐压能力和开关速度将不断提高,以满足电力系统的高效率和高可靠性要求。
- 宽功率范围:功率半导体器件将逐渐向高电压、大电流和高功率领域发展,以满足电力系统的不同应用需求。
- 高温工作:功率半导体器件的耐高温性能将会得到改善,以适应电力系统中高温环境的要求。
- 宽温度范围:功率半导体器件将在更宽的温度范围内工作,以适应不同地域和环境的应用需求。
2. 光电子器件光电子器件是电力电子学中新兴的领域,它将光学和电力电子学相结合,具有高速、高效和低功耗的特点。
在____年,光电子器件的发展将会有以下几个重要的趋势:- 高速调制:光电子器件的调制速度将会大幅提高,以满足高频率电力系统对数据传输和信号处理的需求。
- 高效能量转换:光电子器件将通过光电转换实现电能的高效转换和传输,以提高电力系统的能量利用率。
- 高密度集成:光电子器件将实现更高的集成度,以减小体积和重量,同时提高系统的可靠性。
三、电力电子电路1. 变换器和逆变器变换器和逆变器是电力电子学中常见的电路,用于实现电能的变换和控制。
在____年,变换器和逆变器的发展将会有以下几个重要的趋势:- 高效率:变换器和逆变器的能量转换效率将会提高,以减少能量的损耗和浪费。
- 多电平结构:变换器和逆变器将采用多电平结构来提高波形质量和降低电磁干扰。
- 高频率工作:变换器和逆变器将工作在更高的频率范围内,以提高系统的响应速度和减小体积。
电力电子学知识点总结电力电子学是研究电力系统中的电力变换、控制和调节的学科,主要包括功率半导体器件、电力电子器件、电力电子电路、电力电子系统以及其工作原理和应用等方面的内容。
下面将对电力电子学的基本知识点进行总结,以便更好地理解和应用电力电子技术。
一、功率半导体器件功率半导体器件是电力电子电路中的核心部件,其主要作用是实现电能的变换和控制。
常见的功率半导体器件有二极管、晶闸管、可控硅、大功率晶体管和金属氧化物半导体场效应晶体管(MOSFET)等。
这些器件的工作原理、特性和应用有所不同,选择适合的器件对电力电子系统的性能具有重要影响。
1.二极管:二极管是一种具有两个电极的器件,主要用于整流电源电路中。
其工作原理是当正向电压施加在二极管上时,电流可以流过,而反向电压施加时,二极管具有很高的阻抗。

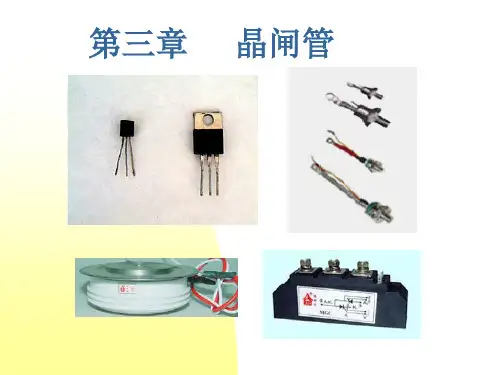

2.晶闸管:晶闸管是一种具有三个电极的器件,主要用于控制高功率交流电流。
其工作原理是通过一个控制电极的信号来控制另外两个电极之间的导通和截止状态。
3.可控硅:可控硅也是一种具有三个电极的器件,其特点是只有在一个特定的触发脉冲下才能开启,一旦开启就可以持续导通。
可控硅主要用于交流电压控制以及电能的调节。
4.大功率晶体管:大功率晶体管是一种可以承受大电流和大功率的晶体管。
它具有高增益和低饱和压降的特点,适用于高频率和高功率的应用。
5.MOSFET:MOSFET是一种依靠电场效应来控制导通的器件。
它具有低导通电阻、高开关速度和优异的抗击穿能力,适用于高频率和高效率的应用。
二、电力电子电路电力电子电路是将功率半导体器件组合成特定功能的电路,用于实现电能的变换、控制和调节。
常见的电力电子电路有整流电路、逆变电路、升压和降压变换器等。
1.整流电路:整流电路是将交流电转换为直流电的电路。
常见的整流电路有单相和三相整流桥电路,可以采用二极管或可控硅进行整流。
2.逆变电路:逆变电路是将直流电转换为交流电的电路。
逆变电路有单相和三相逆变电路,可以采用晶闸管或可控硅进行逆变。

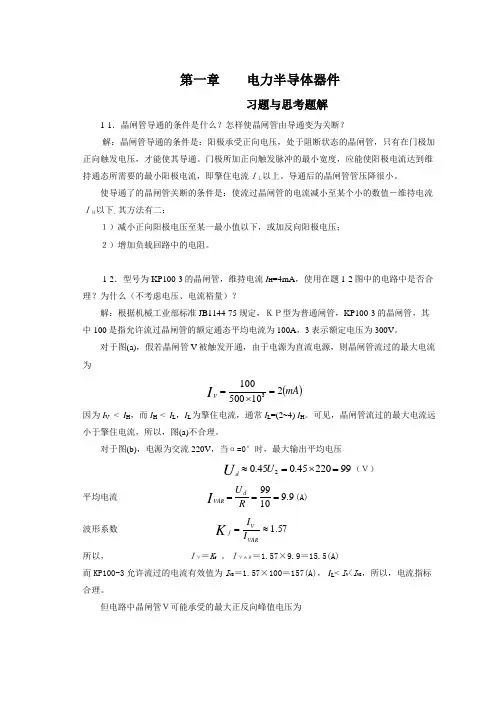

第一章 电力半导体器件习题与思考题解1-1.晶闸管导通的条件是什么?怎样使晶闸管由导通变为关断?解:晶闸管导通的条件是:阳极承受正向电压,处于阻断状态的晶闸管,只有在门极加正向触发电压,才能使其导通。
门极所加正向触发脉冲的最小宽度,应能使阳极电流达到维持通态所需要的最小阳极电流,即擎住电流IL以上。
导通后的晶闸管管压降很小。
使导通了的晶闸管关断的条件是:使流过晶闸管的电流减小至某个小的数值-维持电流IH以下。
其方法有二:1)减小正向阳极电压至某一最小值以下,或加反向阳极电压; 2)增加负载回路中的电阻。
1-2.型号为KP100-3的晶闸管,维持电流I H =4mA ,使用在题1-2图中的电路中是否合理?为什么(不考虑电压、电流裕量)?解:根据机械工业部标准JB1144-75规定,KP型为普通闸管,KP100-3的晶闸管,其中100是指允许流过晶闸管的额定通态平均电流为100A ,3表示额定电压为300V 。
对于图(a),假若晶闸管V 被触发开通,由于电源为直流电源,则晶闸管流过的最大电流为()mA IV2105001003=⨯=因为I V < I H ,而I H < I L ,I L 为擎住电流,通常I L =(2~4) I H 。
可见,晶闸管流过的最大电流远小于擎住电流,所以,图(a)不合理。
对于图(b),电源为交流220V ,当α=0°时,最大输出平均电压 9922045.045.02=⨯=≈U Ud(V)平均电流9.91099===R U d VAR I (A) 波形系数57.1≈=VARVfI I K所以, IV=K f 。
IVAR=1.57×9.9=15.5(A)而KP100-3允许流过的电流有效值为I VE =1.57×100=157(A), I L < I V <I VE ,所以,电流指标合理。
但电路中晶闸管V可能承受的最大正反向峰值电压为31122022≈⨯===U U URm Fm(V)>300(V)所以,图(b)不满足电压指标,不合理。

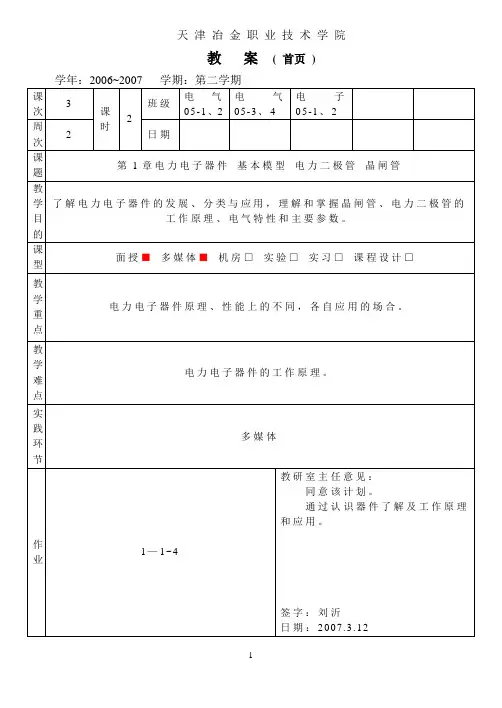

天津冶金职业技术学院教案( 首页)天津冶金职业技术学院教案( 首页)图1.3.2 晶闸管的内部结构和等效电路)导通:阳极施加正向电压时→给门极G也加正向电压T I I图1.3.6 控晶闸管的电气图形符号和伏安特性a) 电气图形符号b) 伏安特性1.4 可关断晶闸管可关断晶闸管(Gate-Turn-Off Thyristor)简称GTO。

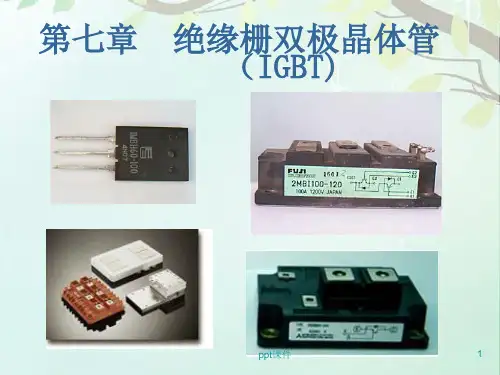

天津冶金职业技术学院教师授课教案沟道沟道MOSFET耗尽型:增强型:耗尽型增强型之间就存在导电沟道;才存在导电沟道1. IGBT的结构图1.7.1 IGBT的结构、简化等效电路与电气符号IGBT的结构如图1.7.1(a)所示。
它是在VDMOS管结构的基础上再增加一个P+层,形成了一个大面积的P+N结1J,和其它结2J、3J一起构成了一个相当于由VDMOS驱动的厚基区PNP型GTR;简化等效电路如图1.7.1(b)所示。
电气符号如图1.7.1(c)所示GBT有三个电极:集电极C、发射极E和栅极G。
2. IGBT的工作原理IGBT也属场控器件,其驱动原理与电力MOSFET基本相同,是一种由栅电压GEU控制集电极电流的栅控自关断器件。
1.7.2 缘栅双极型晶体管的特性IGBT的伏安特性和转移特性图1.7.2 IGBT的伏安特性和转移特性天津冶金职业技术学院教案( 首页)构,如图1.8.4(a)。
)三极:阳极A 、阴极、栅极G ,)原理:栅极开路,在阳极和阴极之间加正向电压,有电流流过SITH ;在栅极G 和阴极K 之间加负电压,G-K 之间PN 结反偏,在两个栅极图1.9.5 GTO 的基本驱动电路2)导通和关断过程:图1.9.5(b)导通时GTO 门极与阴极间流过负电流而被关断;由于GTO 的开通和关断均依赖于一个独立的电源,故其关断能力强且可控制,其触发脉冲可采用窄脉冲;3)图1.9.5(c)中,导通和关断用两个独立的电源,开关元件少,电路简单。
4)图1.9.5(d),对于300A 以上的GTO ,用此驱动电路可以满足要求。
电力电子技术讲义电力电子技术讲义目录第1章电力电子器件 (3)第2章整流电路 (18)第3章逆变电路 (30)第4章直流直流变流电路 (39)第5章PWM控制技术 (45)第1章电力电子器件1.1电力二极管1. 电力二极管的基本特性电力二极管是指可以承受高电压大电流具有较大耗散功率的二极管,它与其他电力电子器件相配合,作为整流、续流、电压隔离、钳位或保护元件,在各种变流电路中发挥着重要作用;它的基本结构、工作原理和伏安特性与信息电子电路中的二极管相同,以半导体PN结为基础;主要类型有普通二极管、快恢复二极管和肖特基二极管;由一个面积较大的PN结和两端引线以及封装组成,从外形上看,大功率的主要有螺栓型和平板型两种封装,小功率的和普通二极管一致。
图1-1 电力二极管的外形、结构和电气图形符号a) 外形b) 结构c) 电气图形符号2.电力二极管的基本特性静态特性,主要是指其伏安特性。
正向电压大到一定值(门槛电压UTO ),正向电流才开始明显增加,处于稳定导通状态。
与IF对应的电力二极管两端的电压即为其正向电压降UF。
承受反向电压时,只有少子引起的微小而数值恒定的反向漏电流。
动态特性,因为结电容的导致电压-电流随时间变化,这就是电力二极管的动态特性,并且往往专指反映通态和断态之间转换过程的开关特性,由正向偏置转换为反向偏置。
电力二极管并不能立即关断,而是须经过一段短暂的时间才能重新获得反向阻断图1-2 电力二极管的伏安特性能力,进入截止状态。
在关断之前有较大的图1-3 电力二极管的动态过程波形 a)正向偏置转换为反向偏置b)零偏置转换为正向偏置反向电流出现,并伴随有明显的反向电压过冲。
延迟时间:td=t1-t0电流下降时间:tf =t2- t1反向恢复时间:trr=td+ tf恢复特性的软度: tf /td ,或称恢复系 数,用Sr 表示。
由零偏置转换为正向偏置,先出现一个过冲UFP ,经过一段时间才趋于接近稳态压降的某个值(如2V )。
2024年电力电子学知识点总结随着科技的不断发展,电力电子学在能源转换与控制领域发挥着重要的作用。
2024年,电力电子学领域的研究和应用已经取得了许多重要的进展。
本文将总结2024年电力电子学的一些关键知识点,以帮助读者了解电力电子学的最新进展。
1. 功率半导体器件:功率半导体器件是电力电子学的基础。
2024年,主要有IGBT(绝缘栅双极结型晶体管)、MOSFET(金属氧化物半导体场效应晶体管)和SiC(碳化硅)等功率半导体器件得到广泛应用。
这些器件具有低导通压降、高开关速度和高温特性等优点,适用于各种功率电子应用。
2. 电力电子转换拓扑:电力电子转换系统的拓扑结构是电力电子学研究的重点之一。
2024年,常见的拓扑结构包括桥式整流器、逆变器、变换器和多电平逆变器等。
这些拓扑结构常用于变换、传递和调节电能,以满足不同应用场景对电能的需求。
3. 智能电力电子系统:智能电力电子系统是电力电子学的发展趋势之一。
2024年,随着人工智能和大数据技术的不断发展,电力电子系统的智能化程度得到了提高。
智能电力电子系统具有自适应、自优化和自保护等特性,在电力转换和控制过程中能够实现更高效、更可靠的能量转换和管理。
4. 新型电力电子应用:2024年,电力电子学在新型应用领域的研究得到了迅速发展。
例如,电动车、可再生能源发电和电网储能等领域对电力电子技术的需求不断增加。
这些应用对功率半导体器件、电力转换拓扑和智能电力电子系统等方面提出了新的挑战,同时也为电力电子学的发展提供了新的机遇。
5. 高效低功耗设计:节能和环保是电力电子学研究的重要目标。
2024年,研究人员在功率半导体器件的材料和结构设计、电力电子转换拓扑的优化和能耗管理技术等方面取得了重要进展,以实现高效低功耗的电力电子系统设计。
这将有助于推动可再生能源的广泛应用和提升能源利用效率。
综上所述,2024年电力电子学领域的关键知识点包括功率半导体器件、电力电子转换拓扑、智能电力电子系统、新型电力电子应用和高效低功耗设计等方面。
电力电子变流技术试题汇总 (第一章 电力半导体器件)一、填空题1.晶闸管是三端器件,三个引出电极分别是,阳极、门极和__阴__极。
2.晶闸管额定通态平均电流I VEAR 是在规定条件下定义的,是晶闸管允许连续通过__工频__正弦半波电流的最大平均值。
3.处于阻断状态的晶闸管,只有在阳极承受正向电压,且__门极加上正向电压 _时,才能使其开通。
4.晶闸管额定通态平均电流I VEAR 是在规定条件下定义的,条件要求环境温度为_+400__。
5.对同一只晶闸管,断态不重复电压U DSM 与转折电压U BO 数值大小上有U DSM __小于_U BO 。
6..对同一只晶闸管,维持电流I H 与擎住电流I L 在数值大小上有I L _≈(2~4)_I H 。
7..晶闸管反向重复峰值电压等于反向不重复峰值电压的_90%___。
8.普通逆阻型晶闸管的管芯是一种大功率__四__层结构的半导体元件。
9.可关断晶闸管(GTO )的电流关断增益βoff 的定义式为minoff G AI I -=β。
10.晶闸管门极触发刚从断态转入通态即移去触发信号,能维持通态所需要的最小阳极电流,称为____擎住电流I L __。
11..晶闸管的额定电压为断态重复峰值电压U DRm 和反向重复峰值电压U RRm 中较_小__的规化值。
12.普通晶闸管的额定电流用通态平均电流值标定,双向晶闸管的额定电流用__有效值_标定。
13.普通晶闸管属于__半控型_器件,在整流电路中,门极的触发信号控制晶闸管的开通,晶闸管的关断由交流电源电压实现。
14.IGBT 的功率模块由IGBT 和_快速二极管_芯片集成而成。
15.对于同一个晶闸管,其维持电流I H _ 小于_擎住电流I L 。
16.2.可用于斩波和高频逆变电路,关断时间为数十微秒的晶闸管派生器件是__快速晶闸管____。
17.功率集成电路PIC 分为二大类,一类是高压集成电路,另一类是__智能功率集成电路(SPIC)。
